Lego Duplo excavator: gầu, tay cần, plate và cabin

Tác giả RadekVechet

Lượt tải
645
Lượt thích
108
Lượt coi
3.611

File 4 60,4 MB

  • lego_duplo_excavator_arm_piece_v02_1777562900.stlSTL · 11,3 MB
  • lego_duplo_digger_bucket_1777562901.stlSTL · 9,3 MB
  • 4x4_plate_with_jointFemale_1777562903.stlSTL · 35,1 MB
  • lego_duplo_cabin_1777562905.stlSTL · 4,8 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

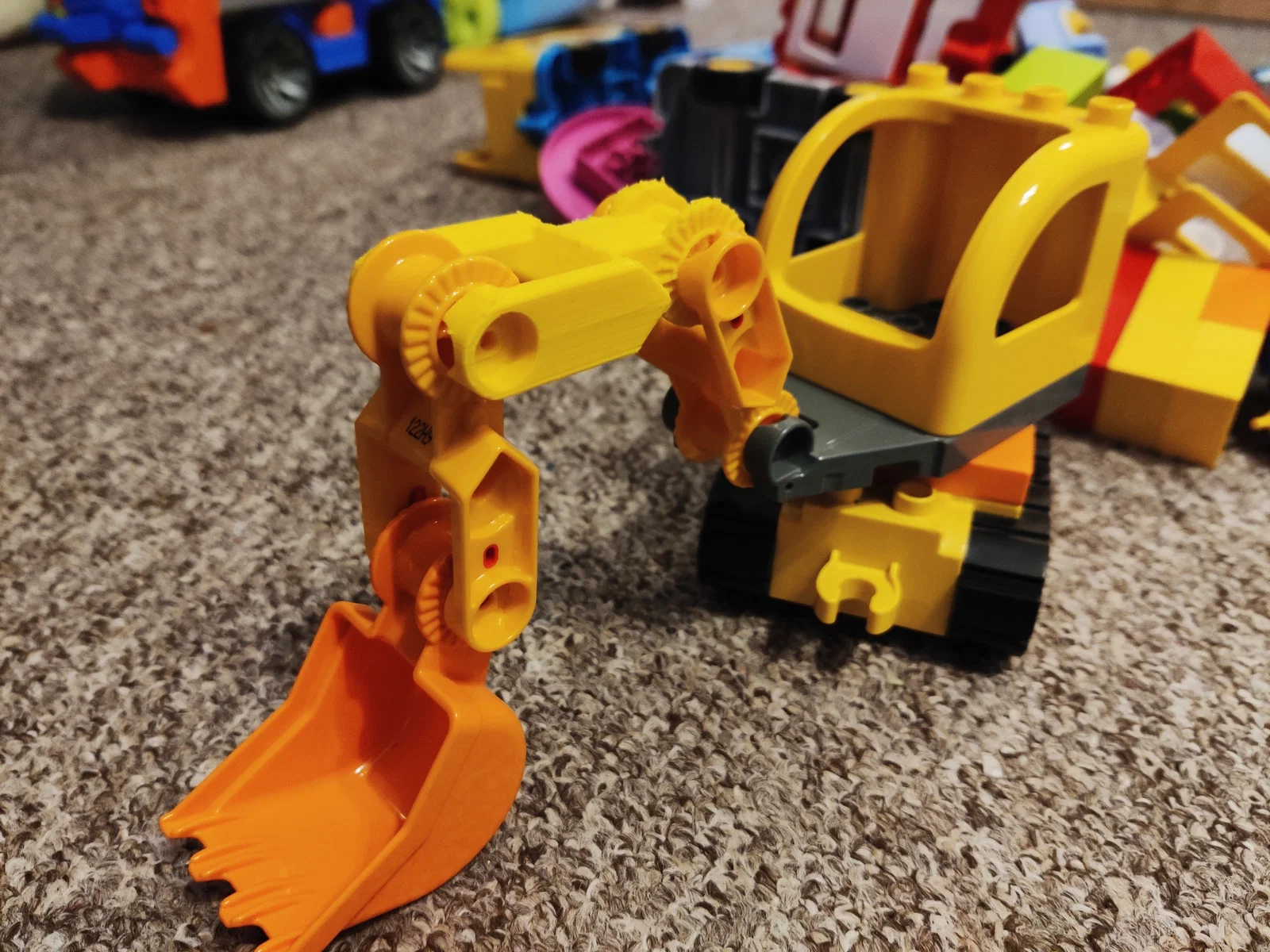

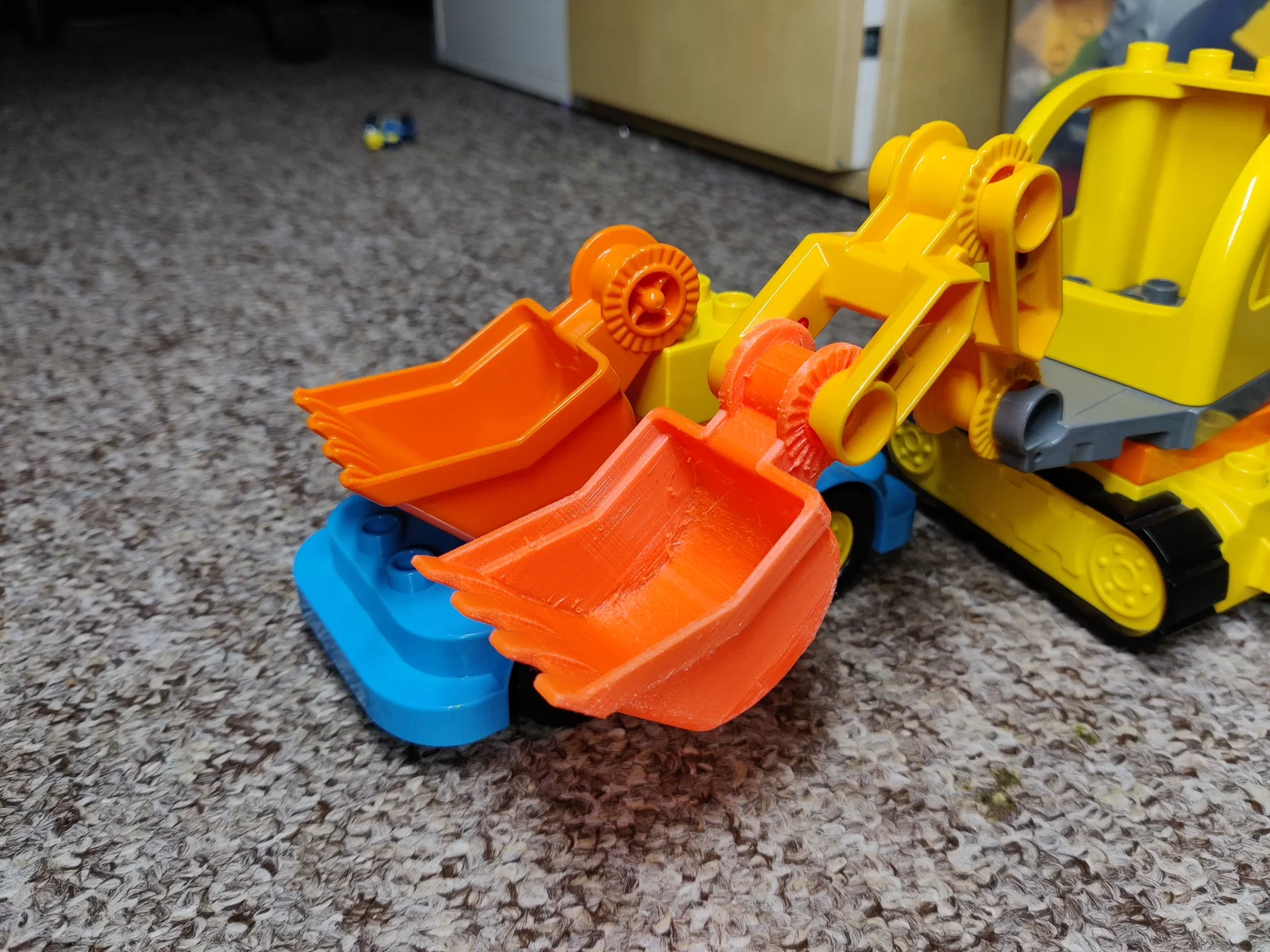

Lego Duplo excavator: gầu (digger bucket) và tay cần (arm piece) có khớp ở hai bên. Không chính xác 100% nhưng vẫn lắp vừa.

Bạn có thể chỉnh sửa dễ dàng các mẫu của mình trên onshape.com (bên đó có gói free nhưng chỉ cho model public). Phần mềm này cũng không khác Fusion 360 quá nhiều. Mình có thử làm vài kích thước cơ bản bằng biến (variables) nhưng vẫn đang học nên sau khi sửa một feature có thể sẽ hơi rối. Nhớ coi version history (kiểu branching giống GIT) để xem đầy đủ các biến thể/model.

Tham khảo gạch zin trên Bricklink:
arm piece (ID: 147169)
bucket (ID: 21997)
plate 4x4 (ID: 25548)
cabin 4x4 (ID: 24179)

Mình khuyên in layer nhỏ cỡ 0.2 để lên hết chi tiết. Plate và cabin được thiết kế để in GẦN như không cần supports, tuy nhiên vẫn cần thêm supports tự làm (custom supports) hoặc chọn tree supports.

edit v02 arm piece: Lỗ chốt (pin hole) lớn hơn và khe tay cần (arm gap) rộng hơn

Link OnShape tới từng model:
cab:
https://cad.onshape.com/documents/4ad7ba74ed871ea5fd0c8ea7/w/9a0b688411efc7835ecb791f/e/33f2229bf32c0a4ff77f1e60?renderMode=0&uiState=65d505e8f6c8920a5d76e4db

4x4 base plate có bản lề (hinge):
https://cad.onshape.com/documents/9247d1f7a7c03b0b05fa0014/w/beb621cedb00ab2a0fbcea05/e/c6cdbdadb022e0f3c5f652df?renderMode=0&uiState=65d506694ab3bc3b059b7119

arm piece
https://cad.onshape.com/documents/4113c8d0ec8fdb294060457f/w/f92cba634c85f6630e2eb1e9/e/36ba1f474e29c32d406fc3f3?renderMode=0&uiState=65d506bbd6807a3c0efe96c3

Digger bucket
https://cad.onshape.com/documents/9247d1f7a7c03b0b05fa0014/w/0986dcda797d608ff49f62be/e/c6cdbdadb022e0f3c5f652df?renderMode=0&uiState=65d508054ab3bc3b059b75d4

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
60,4 MB
File lớn nhất
35,1 MB
