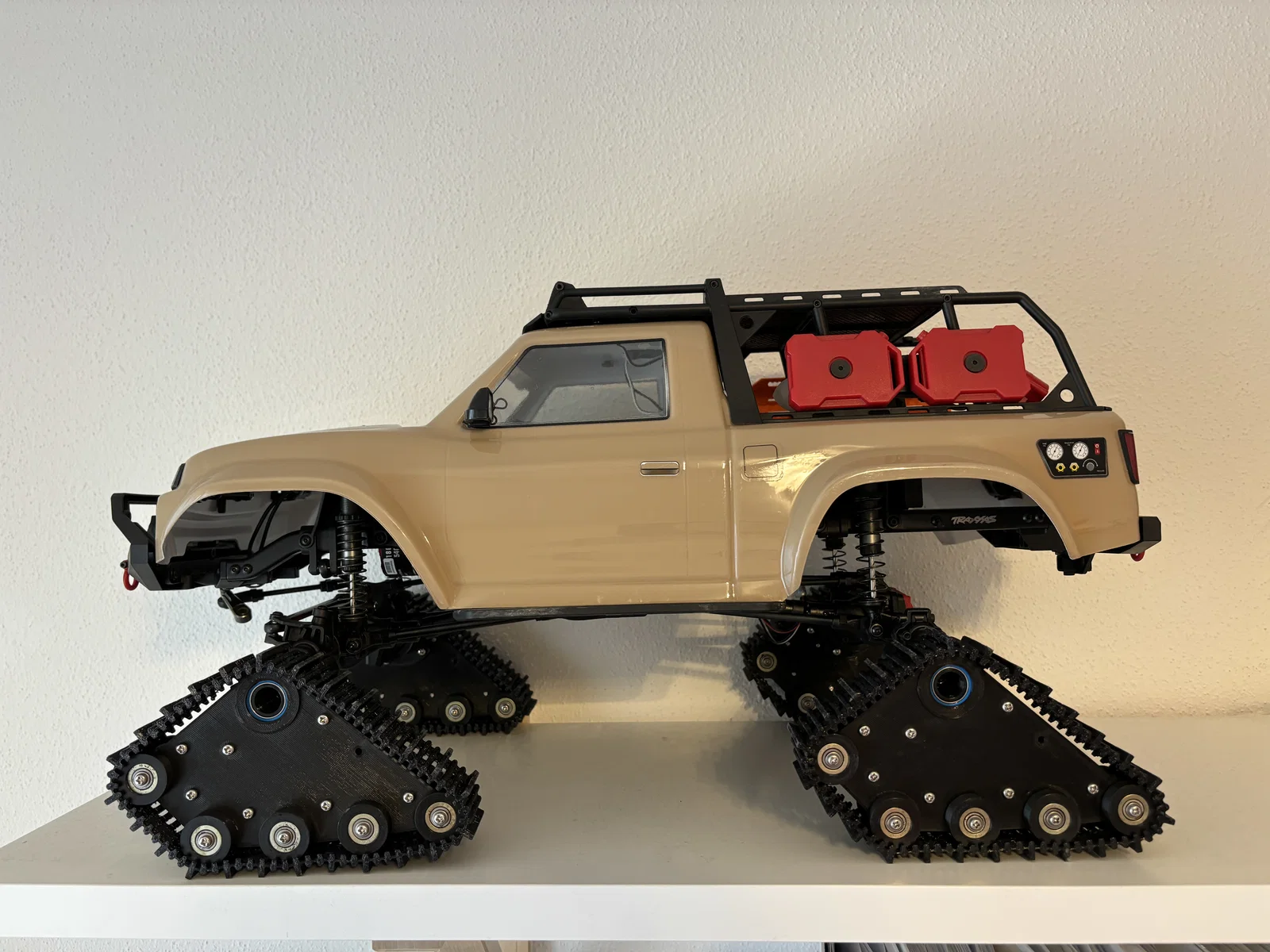

Traxxas TRX4 Chain Drive/Track Drive (All-Terrain Traxx) in 3D
Bộ Chain Drive/Track Drive cho Traxxas TRX4 gần như 3D print toàn bộ. Chỉ cần ball bearing và ốc M3. Chain in TPU, phần còn lại in PLA/PETG. Đã test thực tế trong tuyết và bùn, chạy ổn định.
Mô tả

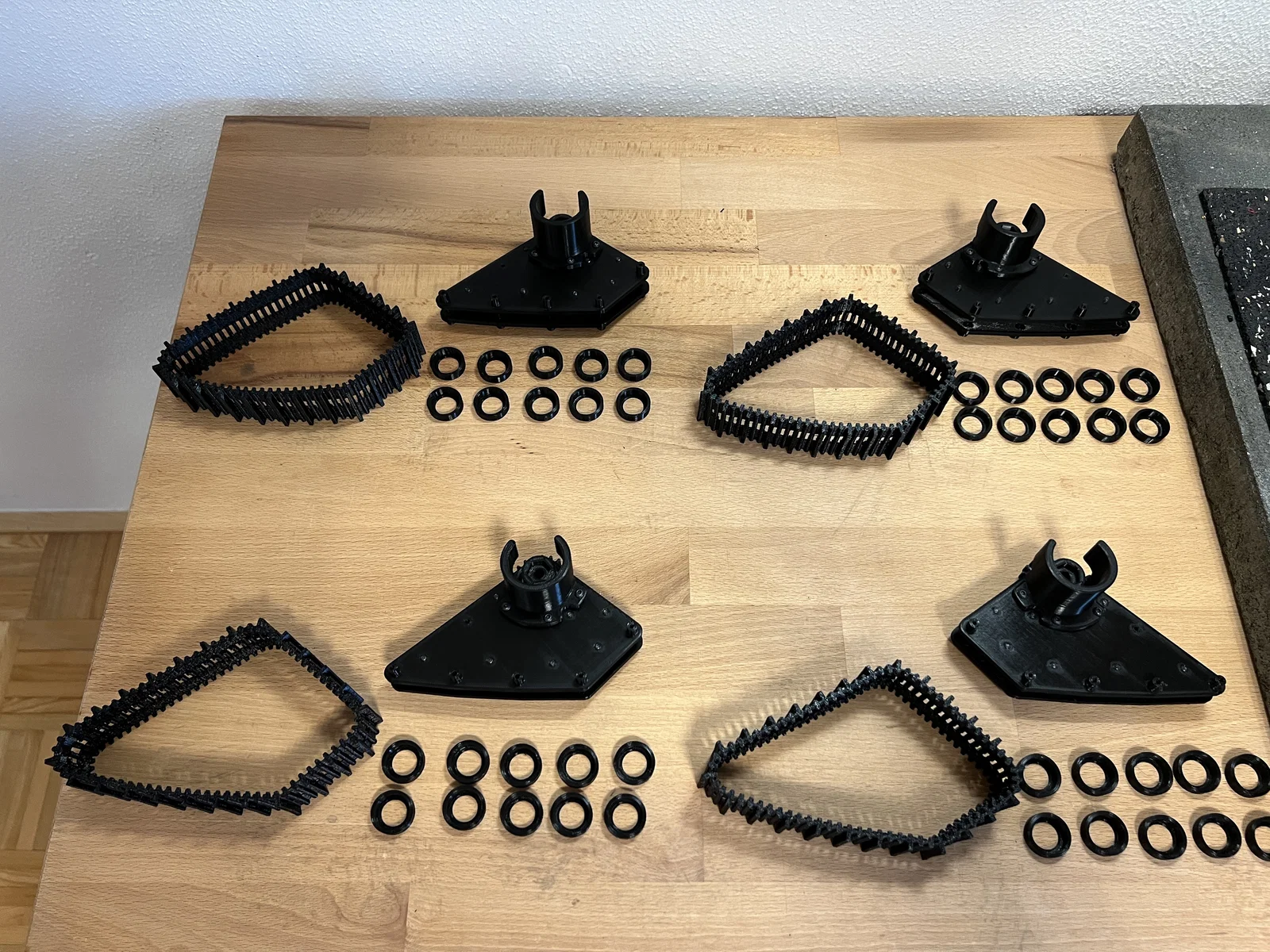

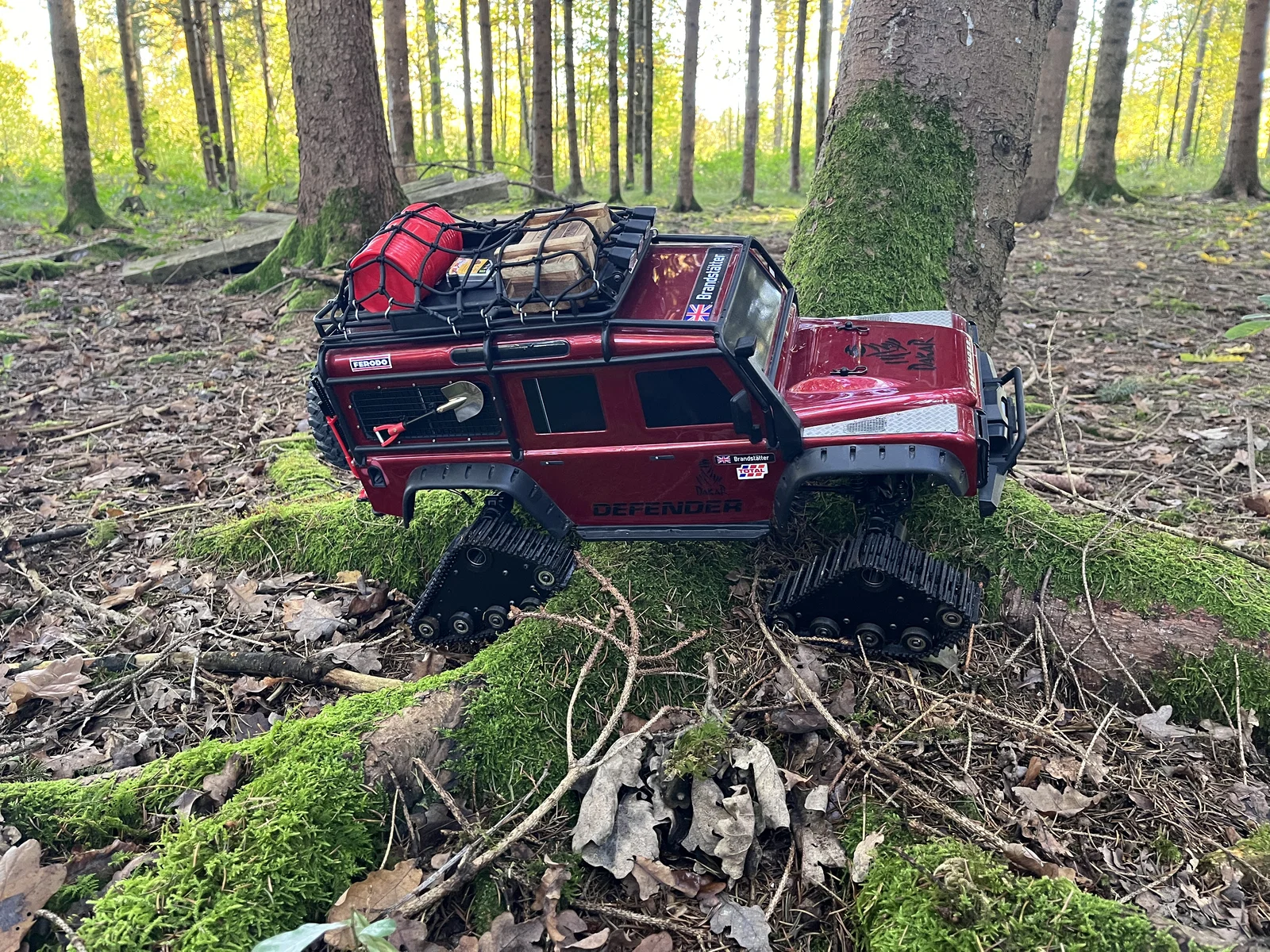

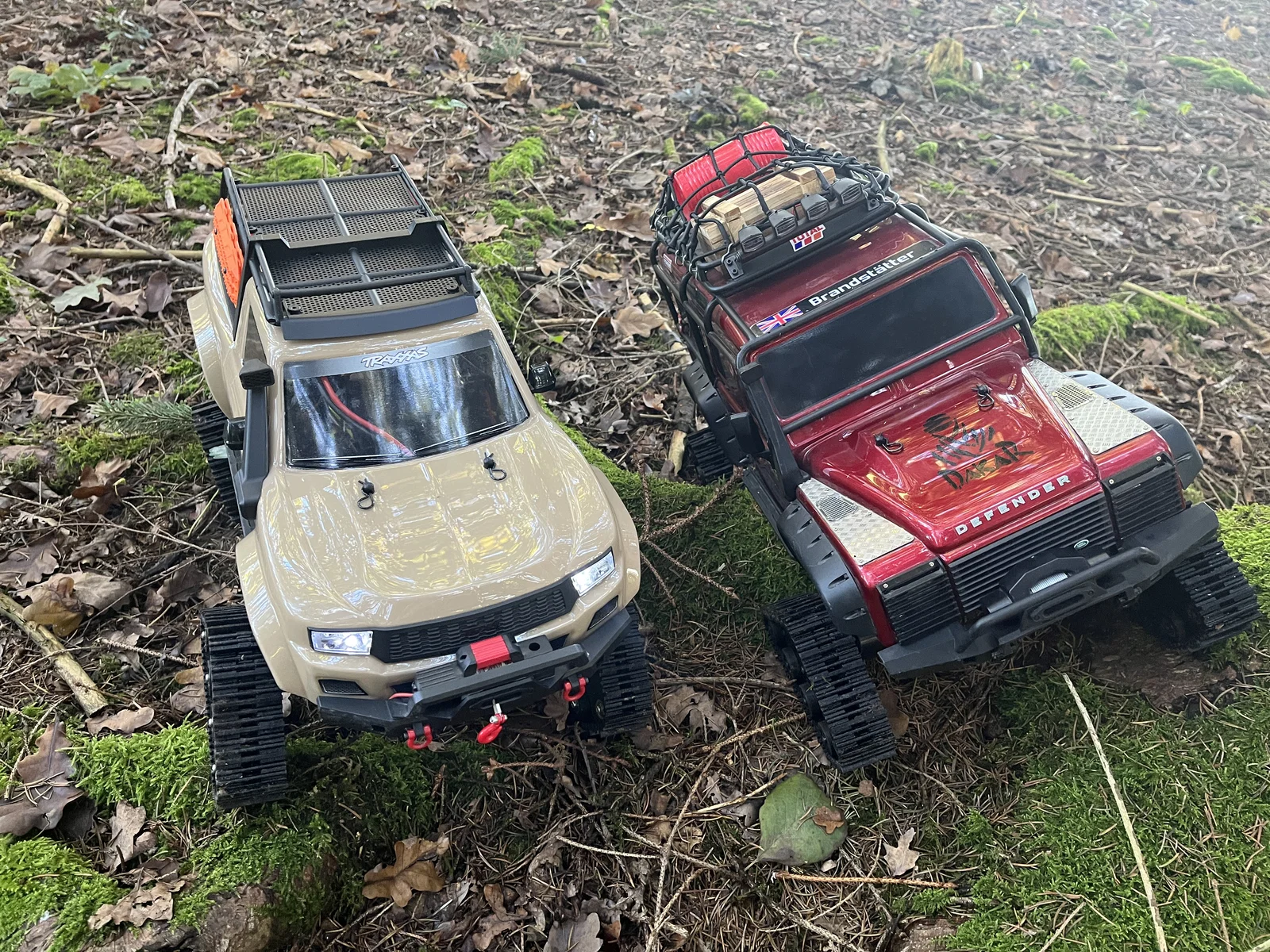

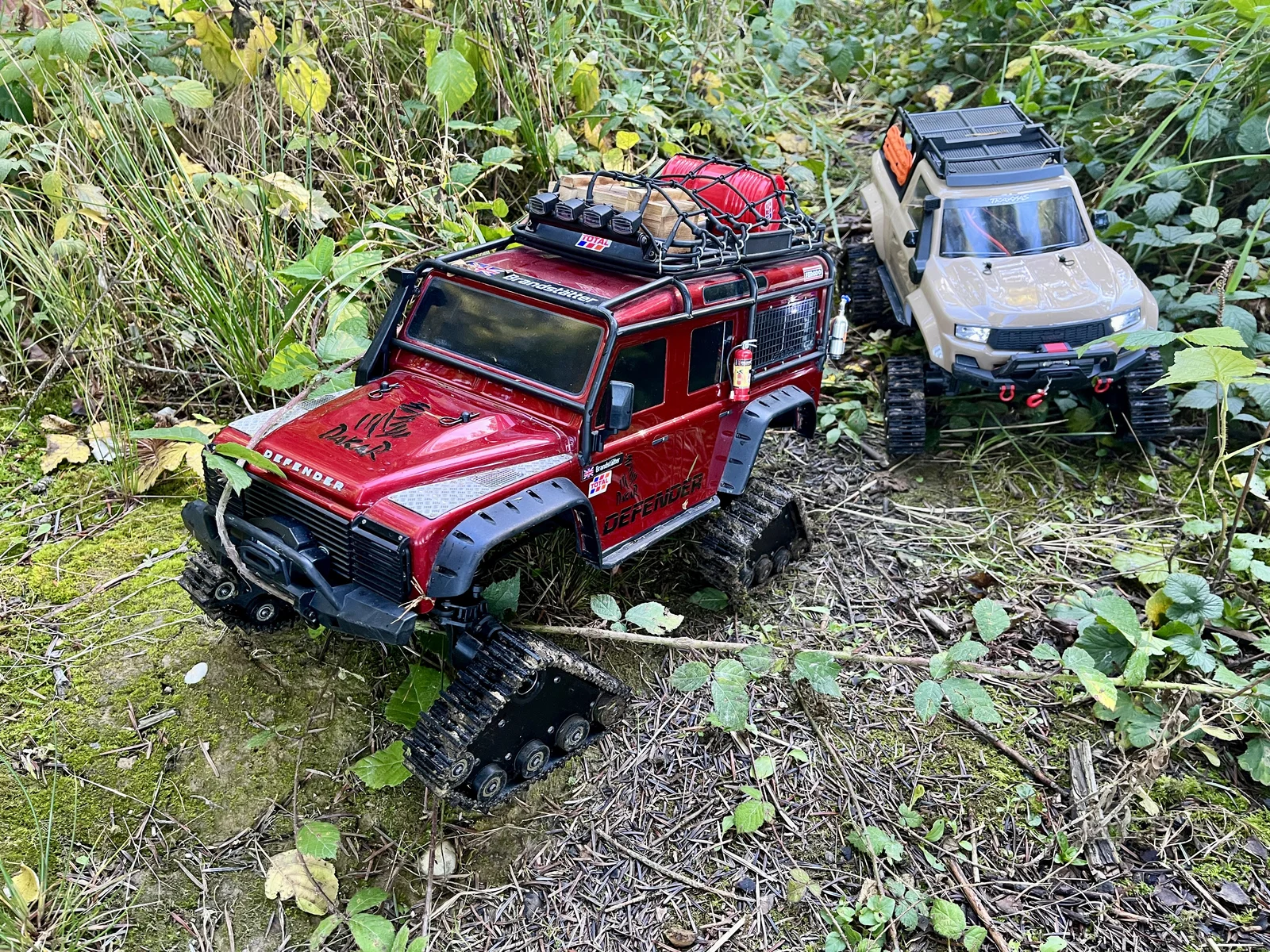

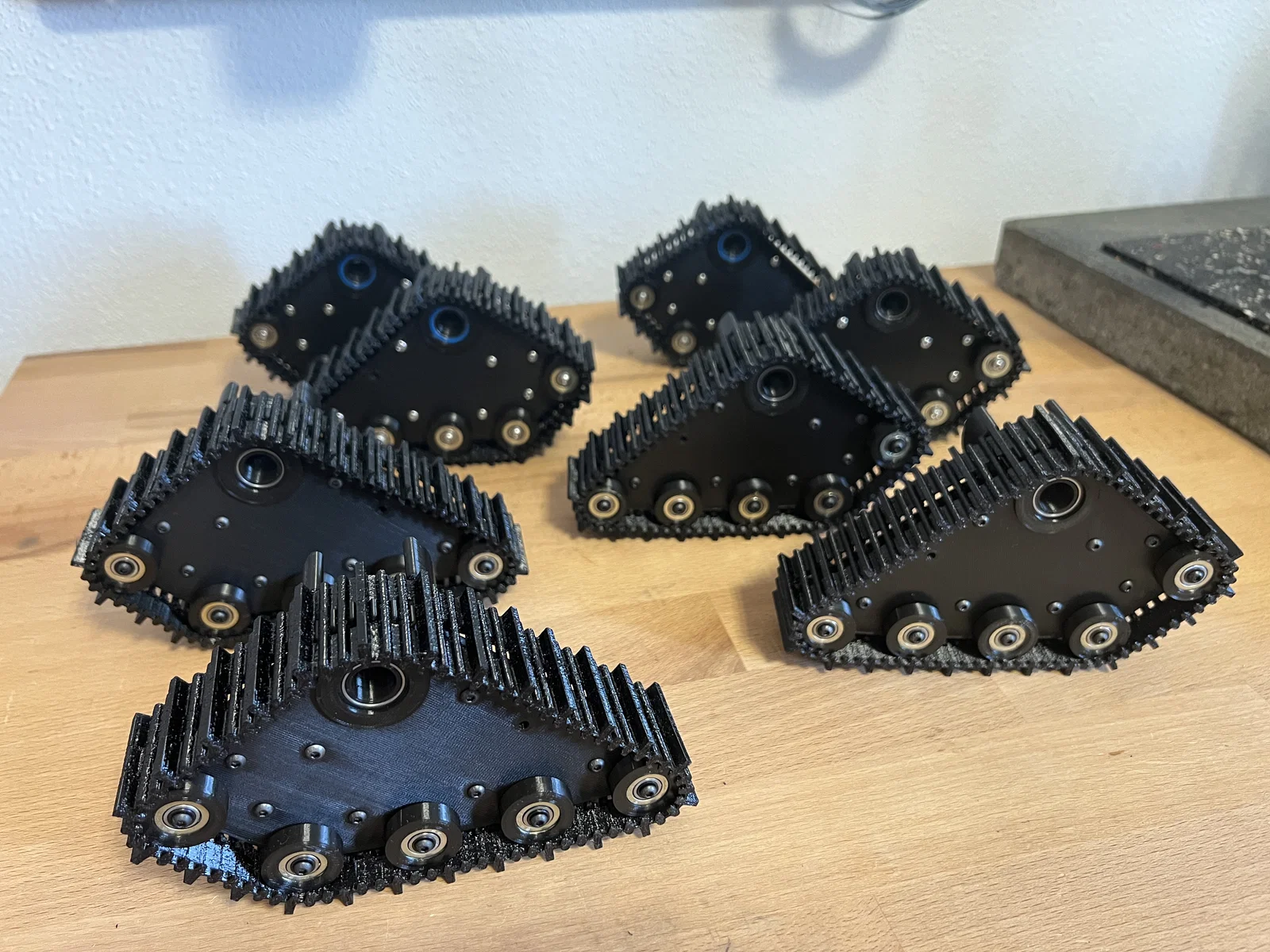

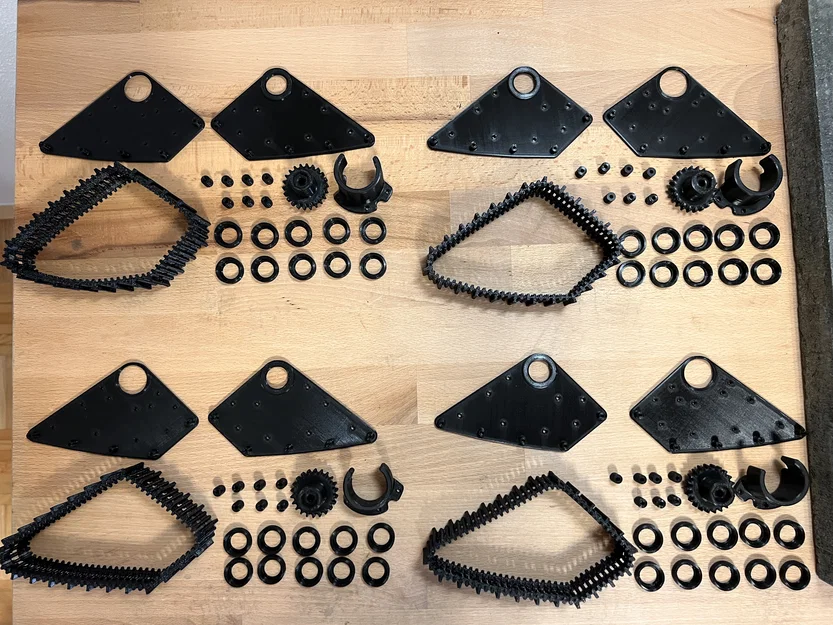

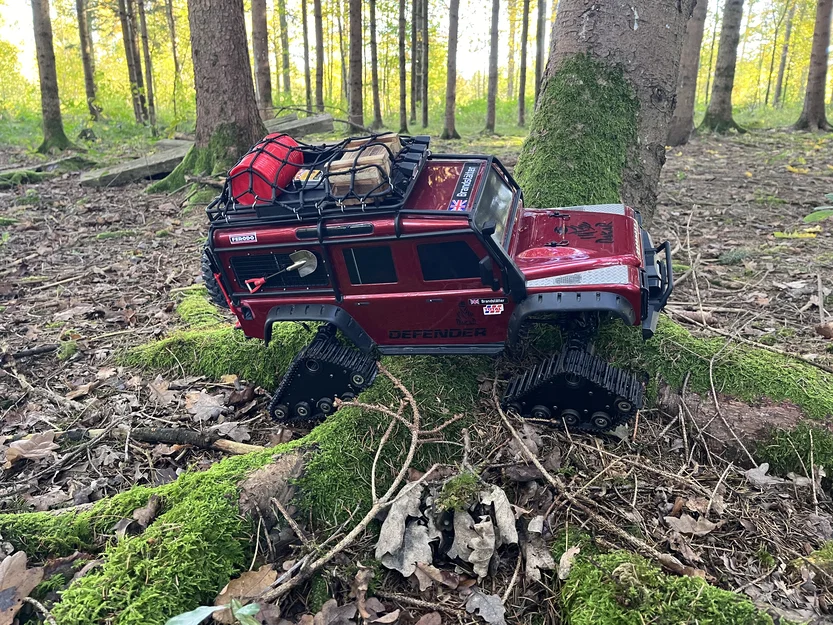

Mình đã phát triển một bộ chain drive cho xe RC Traxxas TRX4, gần như có thể 3D print toàn bộ. Bạn chỉ cần vài viên ball bearing và ốc M3. Hệ drive train hoạt động đầy đủ và đã được test rất kỹ (trong tuyết và bùn).

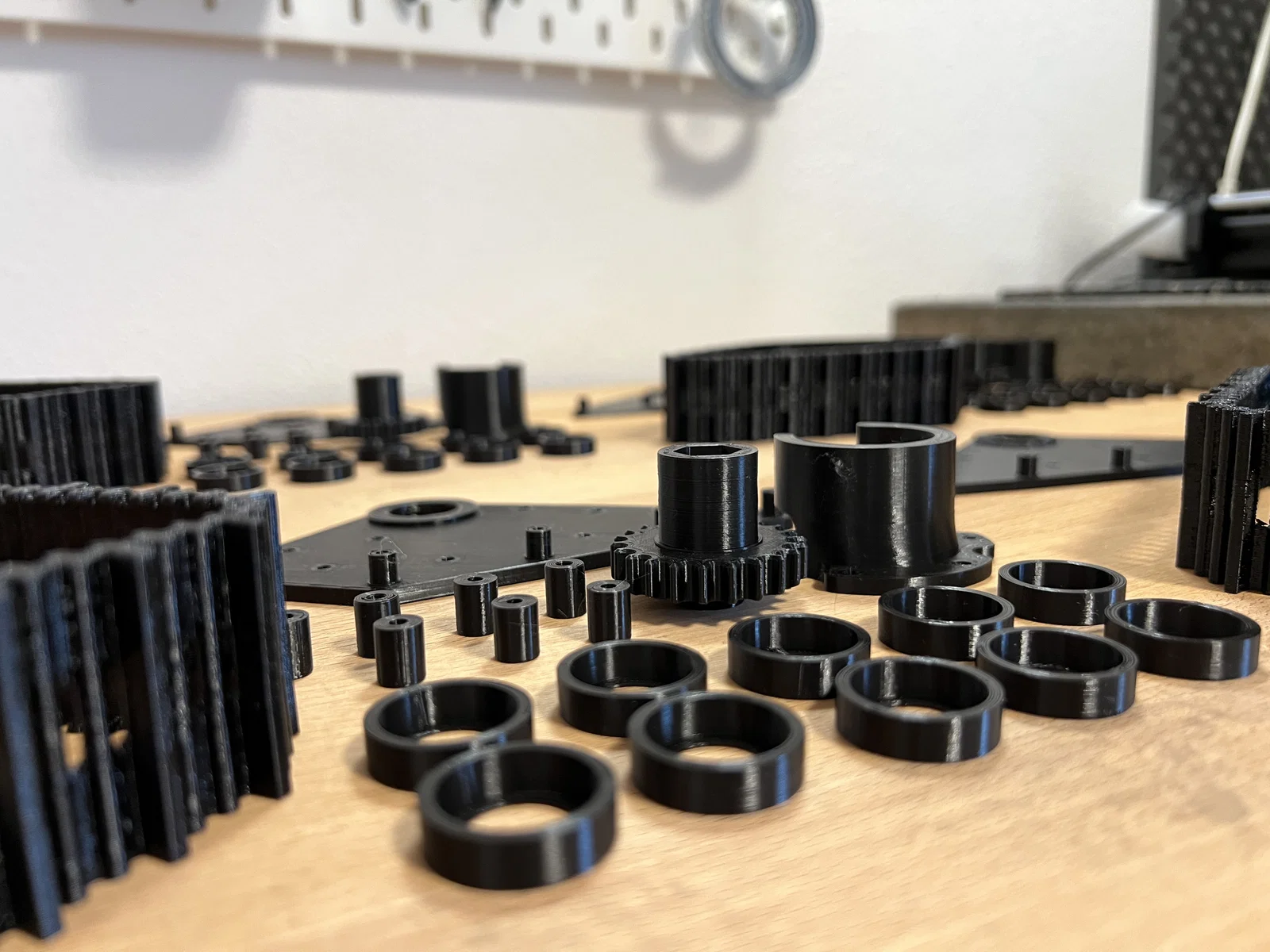

Print:
Dây xích (chain) bắt buộc phải in bằng TPU. Phần còn lại có thể in bằng PLA hoặc PETG.
Ball Bearings:
4 cái 27x20x4
4 cái 15x21x4
40 cái 19x6x6

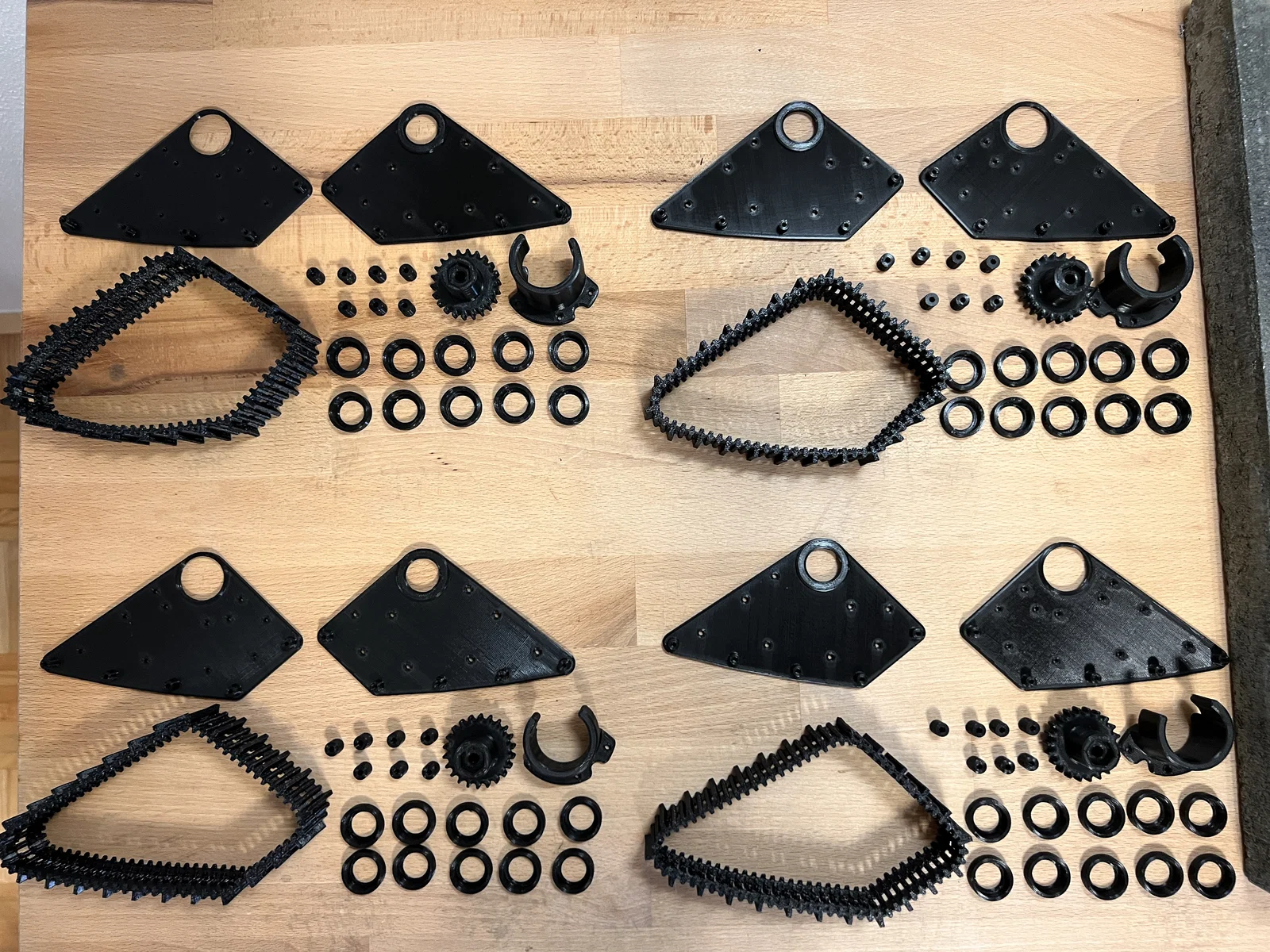

Lưu ý: Phần chống xoắn (Verdrehschutz) sẽ khác nhau cho từng bánh dẫn động. Và lưu ý các chi tiết bên trái và bên phải là bản mirrored (trừ chain, spacer và gear). Mình đã chuẩn bị sẵn các bản này trong file tải về. Ốc M3 có thể vặn trực tiếp vào chi tiết (đừng siết quá tay).
Mình mất khoảng 30 giờ để thiết kế và cũng đã test nhiều giờ. Thiết kế đã được thử trên các mẫu TRX khác nhau. Hy vọng bạn sẽ chơi vui với bộ này như mình đã từng.
