Voron 2.4 Snap Latches - Chốt kim loại & đồ gá cắt chốt

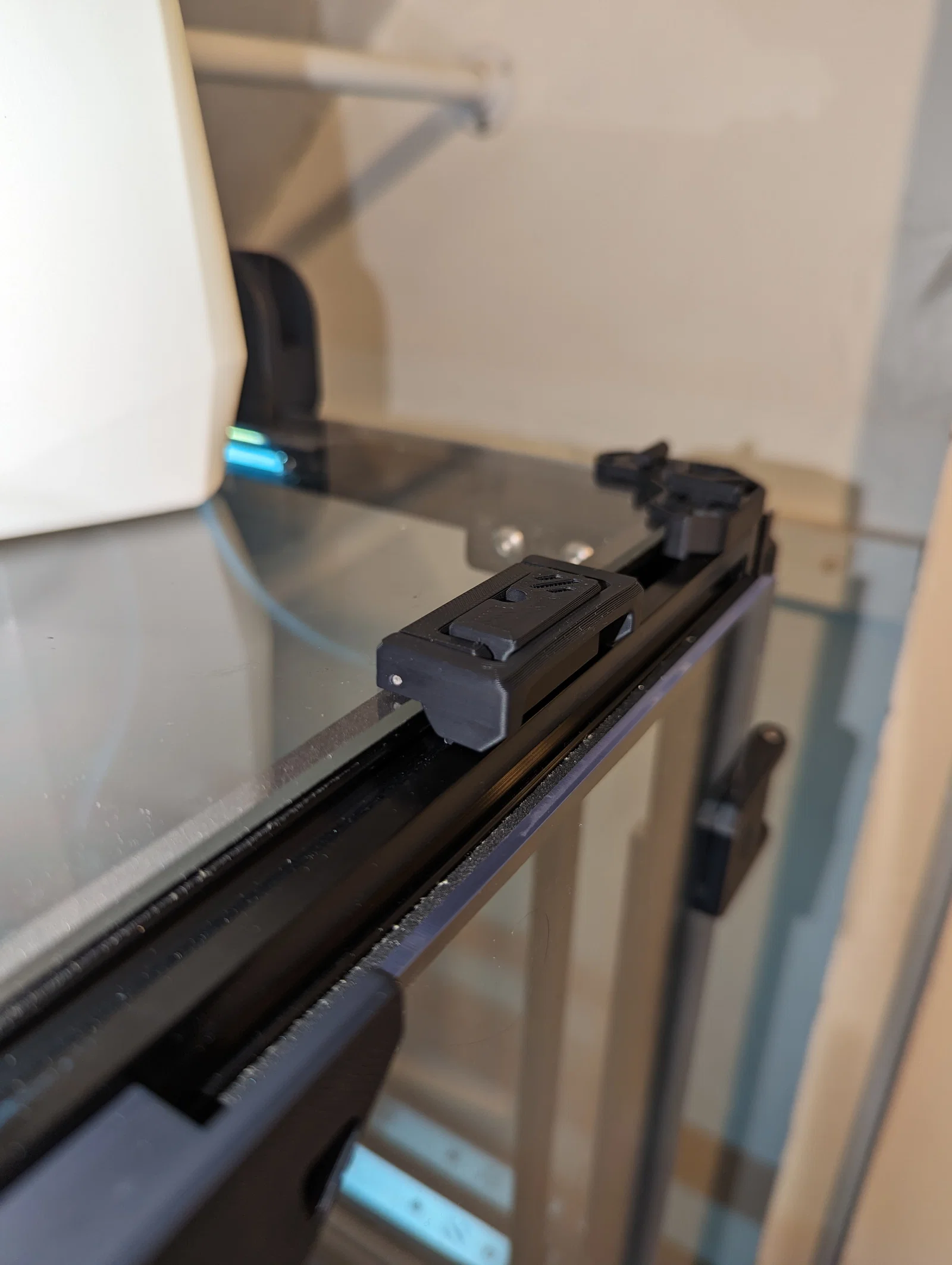

Mình rất thích bộ snap latches tiện dụng của richardjm — nhưng có nghe báo cáo là bản lề bằng filament hay bị gãy. Mình quyết định thay phần bản lề filament bằng chốt kim loại (metal pins) 1.5mm để né vấn đề này. Khi dùng chốt, latch cũng có vẻ giữ chắc hơn bản gốc, có thể sẽ hợp nếu bạn muốn “squish” ép vào miếng foam.

Mình hầu như không thay đổi gì so với thiết kế gốc, ngoài việc giảm đường kính lỗ để vừa chốt 1.5mm. Bạn có thể dùng các file Fusion 360 mà richardjm có kèm để chỉnh tương tự; có một parameter điều khiển đường kính chốt, nhưng theo trải nghiệm của mình thì đổi cái này dễ làm hư fillet. Mình cũng chỉnh bề ngang nut thành 22mm để dùng loại spring loaded 2020 nuts mình đang có (con của mình hơi rộng nên không vừa file gốc).

Mình dùng panel depth 5.5mm để các tấm panel có thể “squish” nhẹ vào foam 3mm & panel 3mm mà mình dùng cho toàn bộ máy in. Nếu bạn muốn làm cho độ dày khác thì nên bắt đầu từ file Fusion 360 gốc của richardjm. Mình dùng đường kính chốt 1.7mm — dung sai 0.2mm này cho cân bằng tốt giữa dễ lắp và không bị tuột ra.

Tiếc là họ không bán sẵn metal pins đúng các chiều dài “lẻ” cần dùng, và mình cũng không muốn đụng vào thiết kế gốc hay thay đổi chức năng theo kiểu đáng kể — vì nó vốn đã rất ổn rồi — còn mấy mẫu dùng ốc vít trên đây thì với mình nhìn hơi cồng kềnh.

Điểm mình đóng góp chính là các pin cutting guides — mình có kèm 2 file: một cái để cắt 2 chốt ngắn cho mỗi latch, và một cái để cắt chốt dài chạy xuyên suốt cả chi tiết. Mình cũng kèm file Fusion 360 để bạn chỉnh nếu cần. Mình lấy kích thước dựa theo thiết kế bản lề và các parameter mình dùng, nên cái này SẼ KHÔNG dùng được nếu bạn xài latch STL bản gốc — trường hợp đó bạn có thể đổi parameter trong file Fusion 360 sau khi đo kích thước chốt bạn cần.

Cách làm: luồn thanh kim loại vào guide, dùng dũa hoặc dao rọc giấy để đánh dấu chỗ cần cắt rồi dùng kềm cắt bulong (bolt cutters) để cắt. Hoặc bạn có thể đưa lưỡi cưa chạy sát theo mép guide để cắt lặp lại cho đều. Nhớ dũa hết ba via/cạnh sắc để khỏi bị đứt tay lúc ráp (đừng hỏi mình biết sao nha).

Các guide có khắc dấu để phân biệt 2 chiều dài cần dùng.

Đây là thanh kim loại mình dùng làm chốt:
https://www.amazon.co.uk/sourcing-map-1-5mm-300mm-Stainless/dp/B082ZP4HMH/

Để ước lượng lượng thanh cần mua: khoảng 75mm thanh cho mỗi hinge.
