Panel Nam Châm Voron 2.4r2/Trident kèm Magnet Inserts

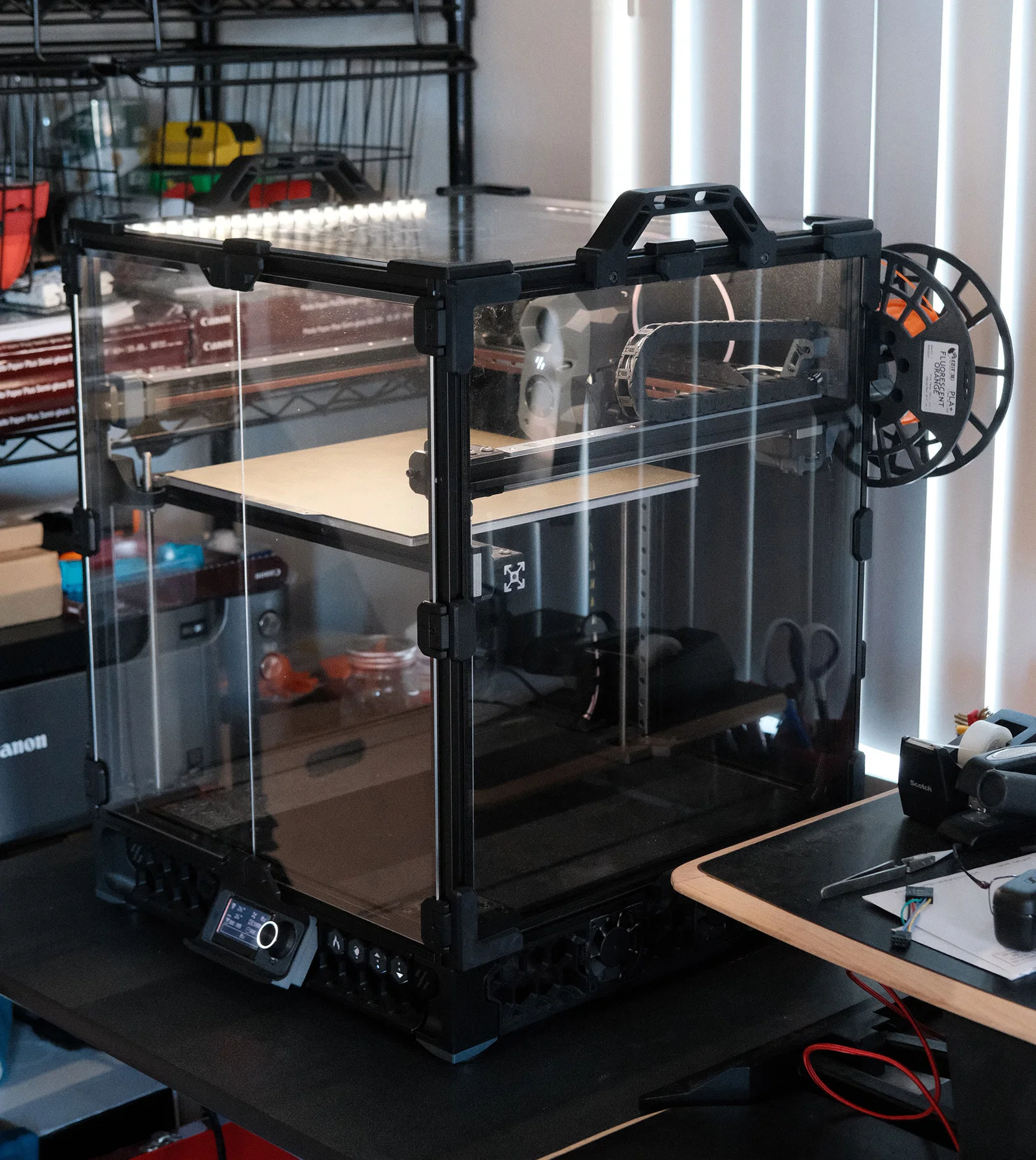

Có nhiều kiểu panel latches và magnetic clips giúp tháo panel nhanh để chuyển qua lại giữa in có buồng kín (enclosed) và buồng mở (open), nhưng mình muốn xử lại vài “điểm khó chịu” mà mình gặp phải ở một số mod hiện có.

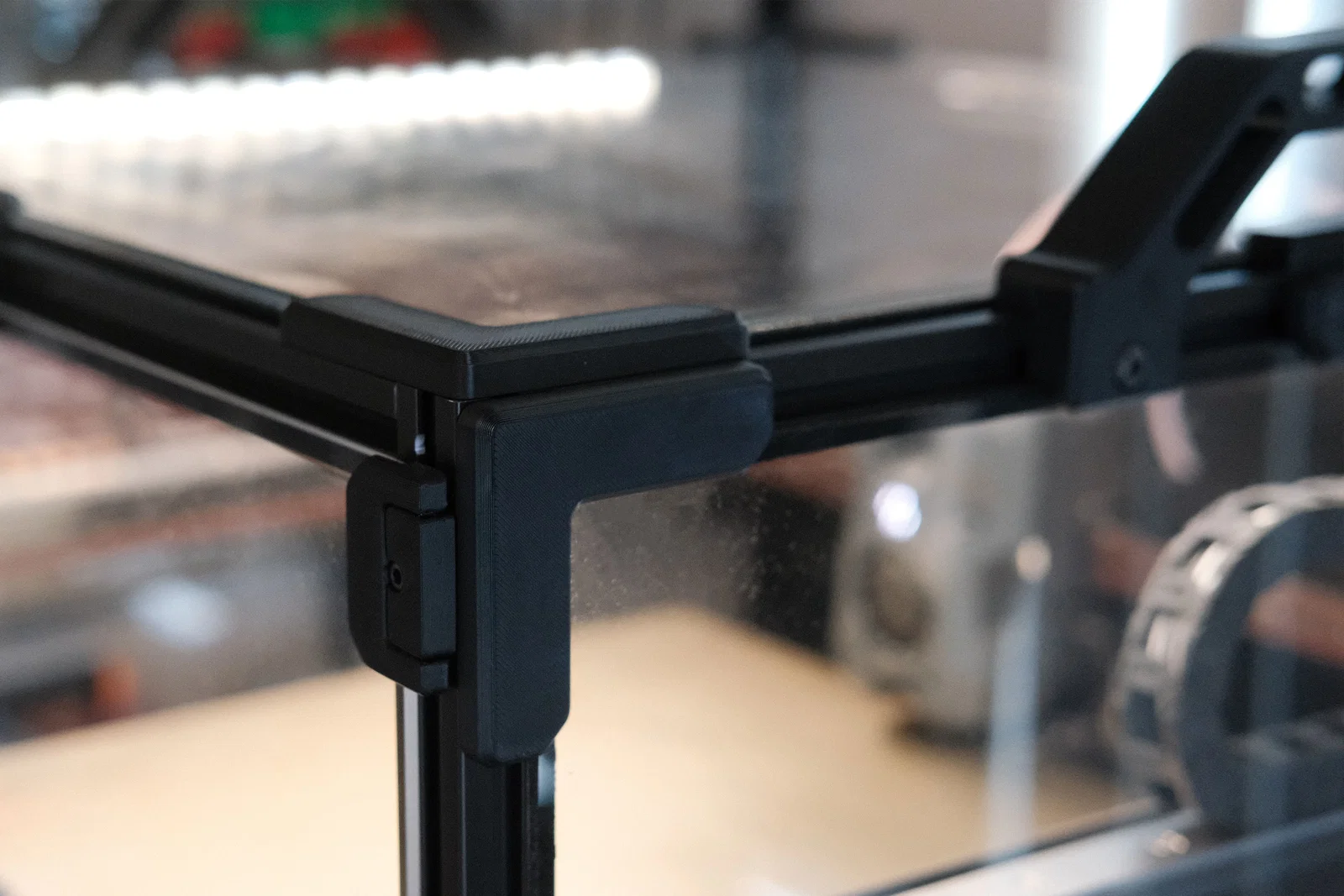

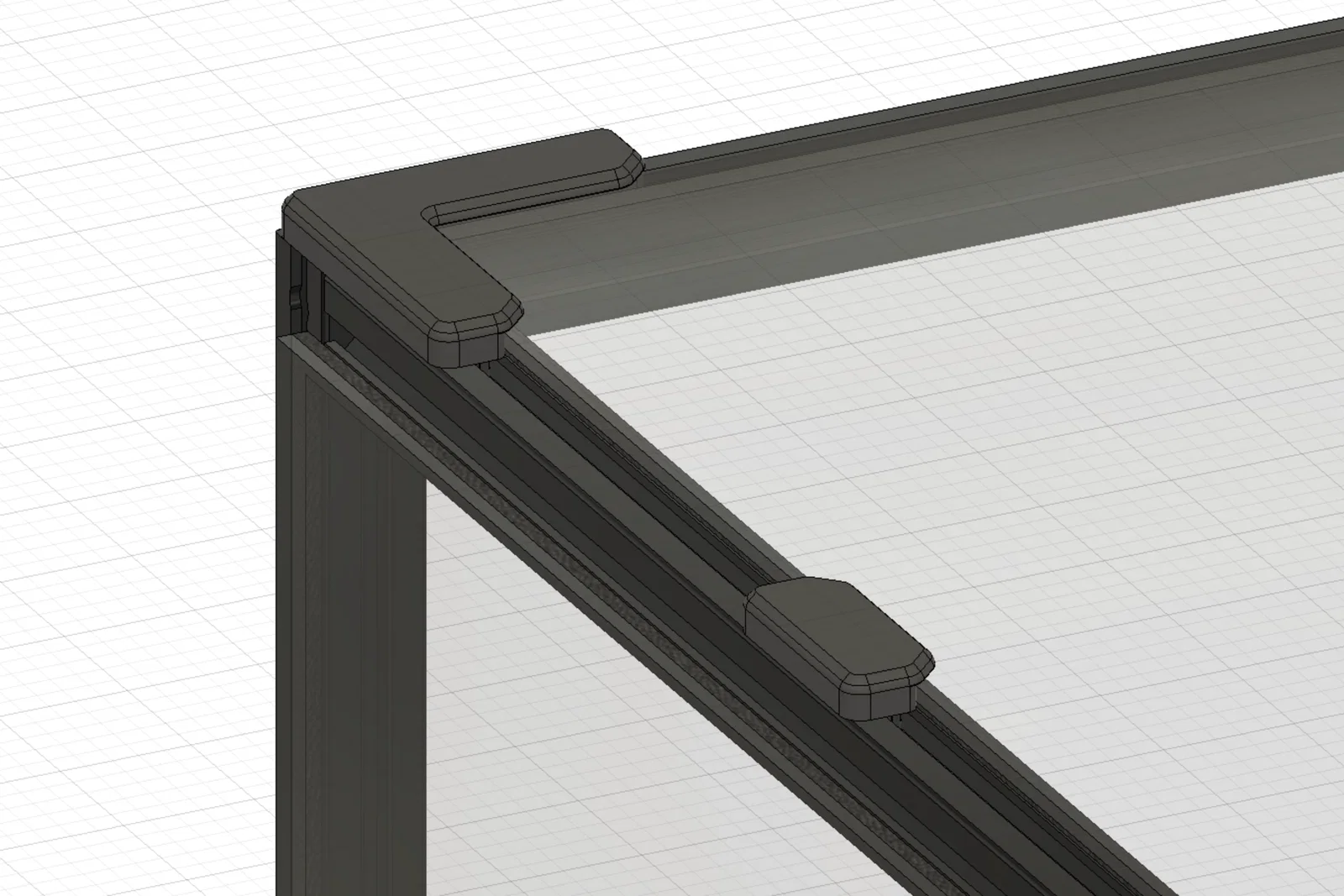

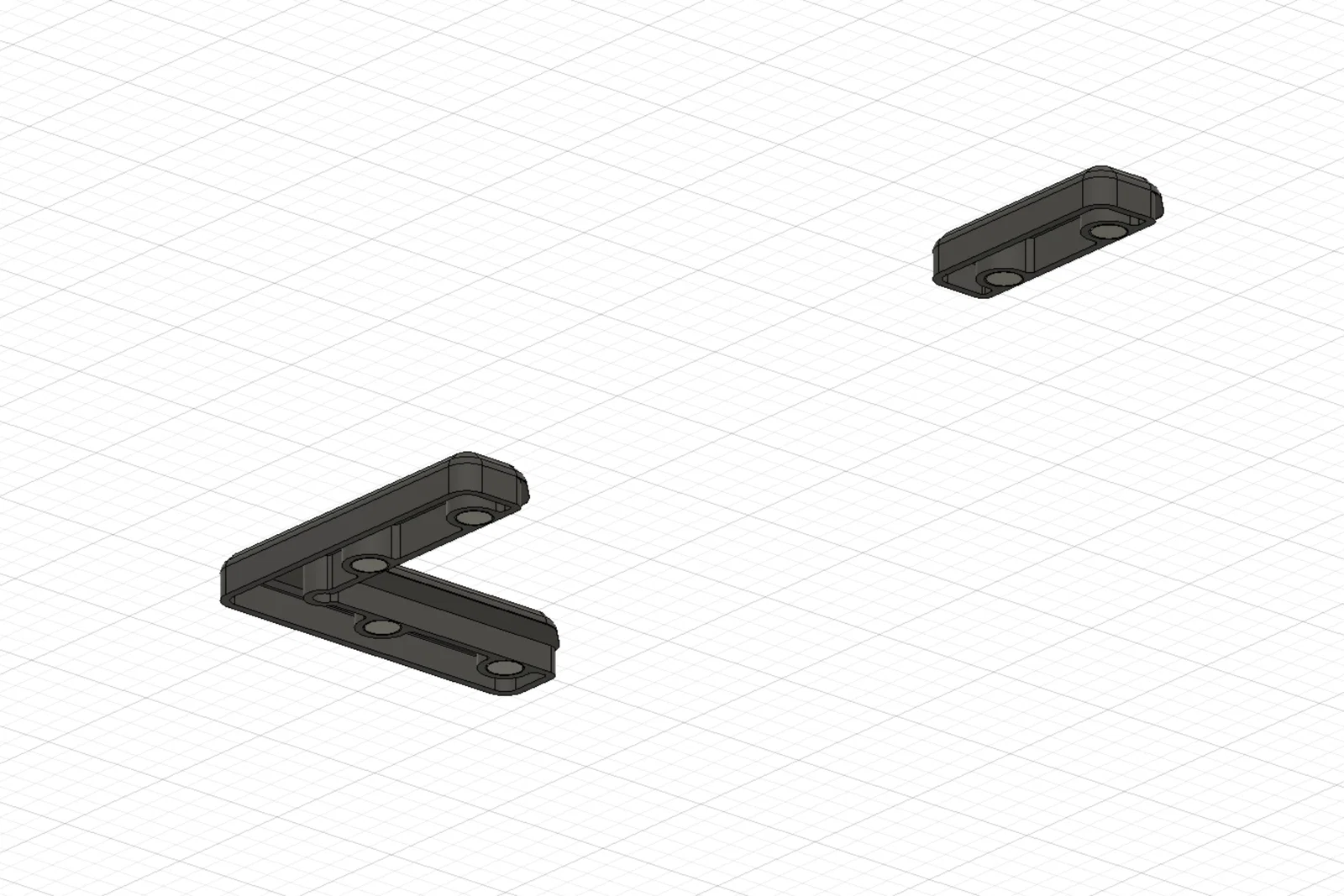

Không cần nhiều filament. Các kẹp góc (corner) và kẹp giữa panel (mid-panel) được dựng theo kiểu kẹp panel stock của Trident và cũng được khoét rỗng tương tự, giúp tiết kiệm filament và thời gian in.

Dùng một dải mỏng băng keo VHB để dán lên panel. Cách này sẽ (1) bám chắc mà không cần khoan hay thêm fastener, (2) có độ “nhún” nhất định để nam châm có điểm kéo/ép vào, và (3) có thể chỉnh lại hoặc tháo ra trong tương lai.

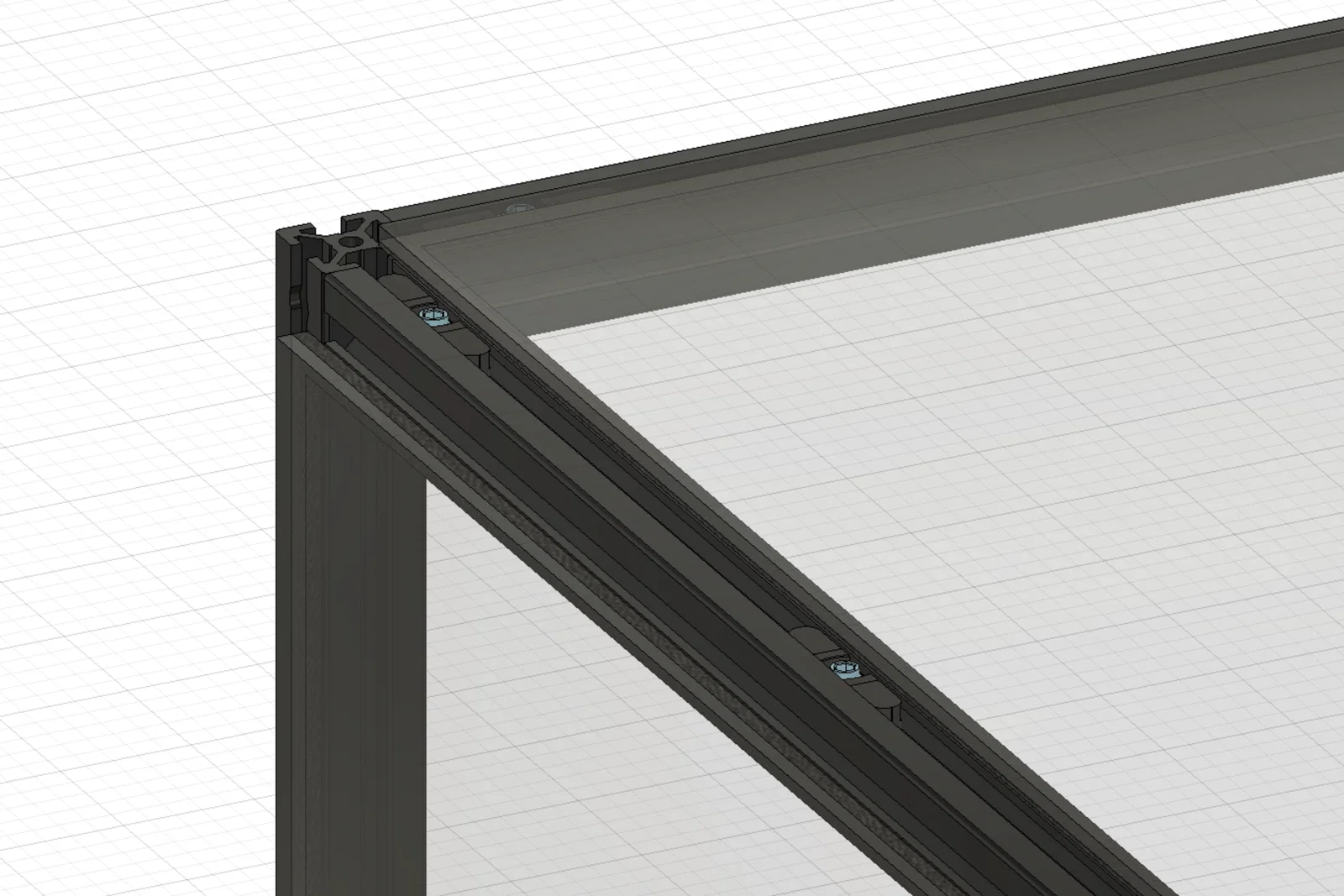

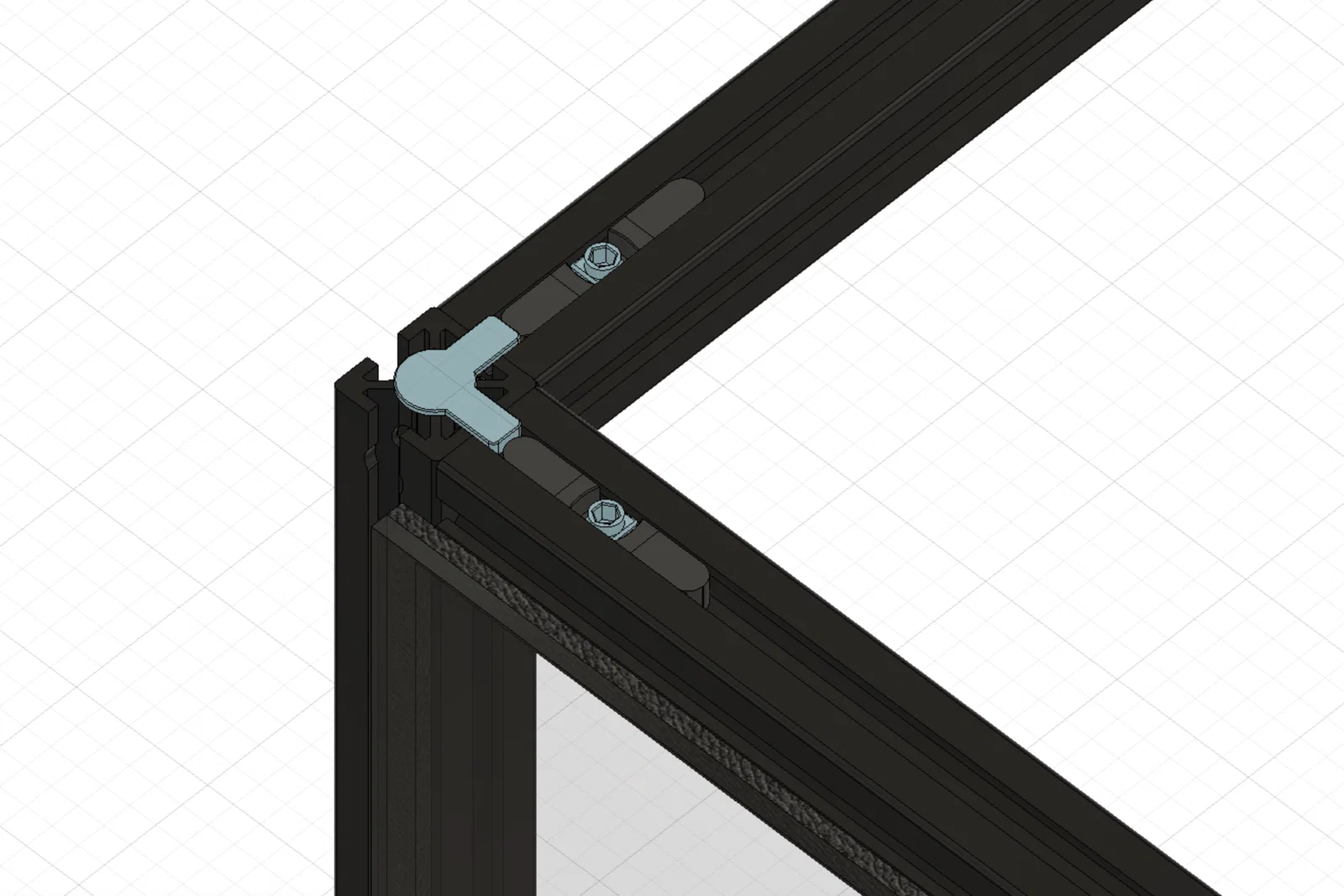

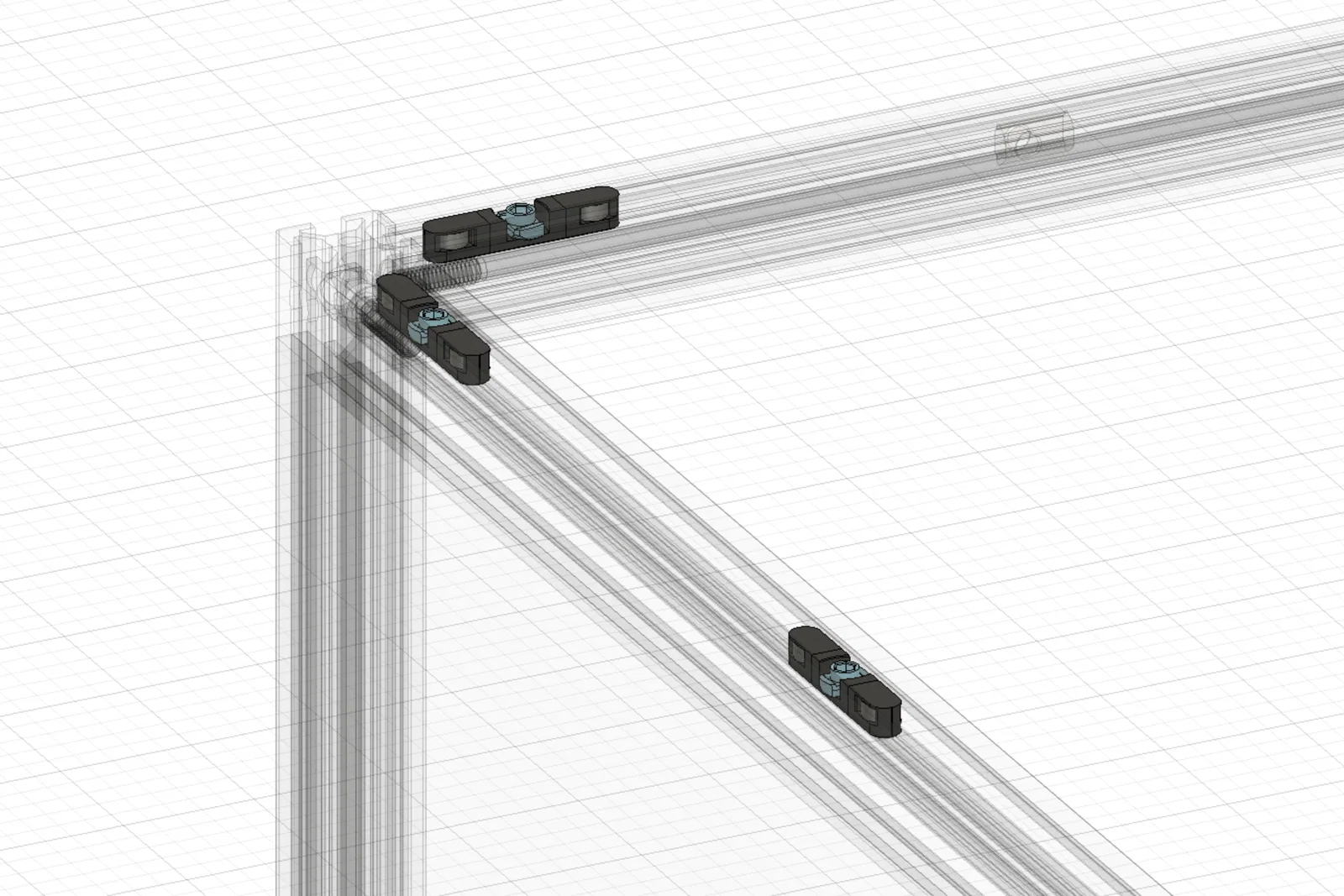

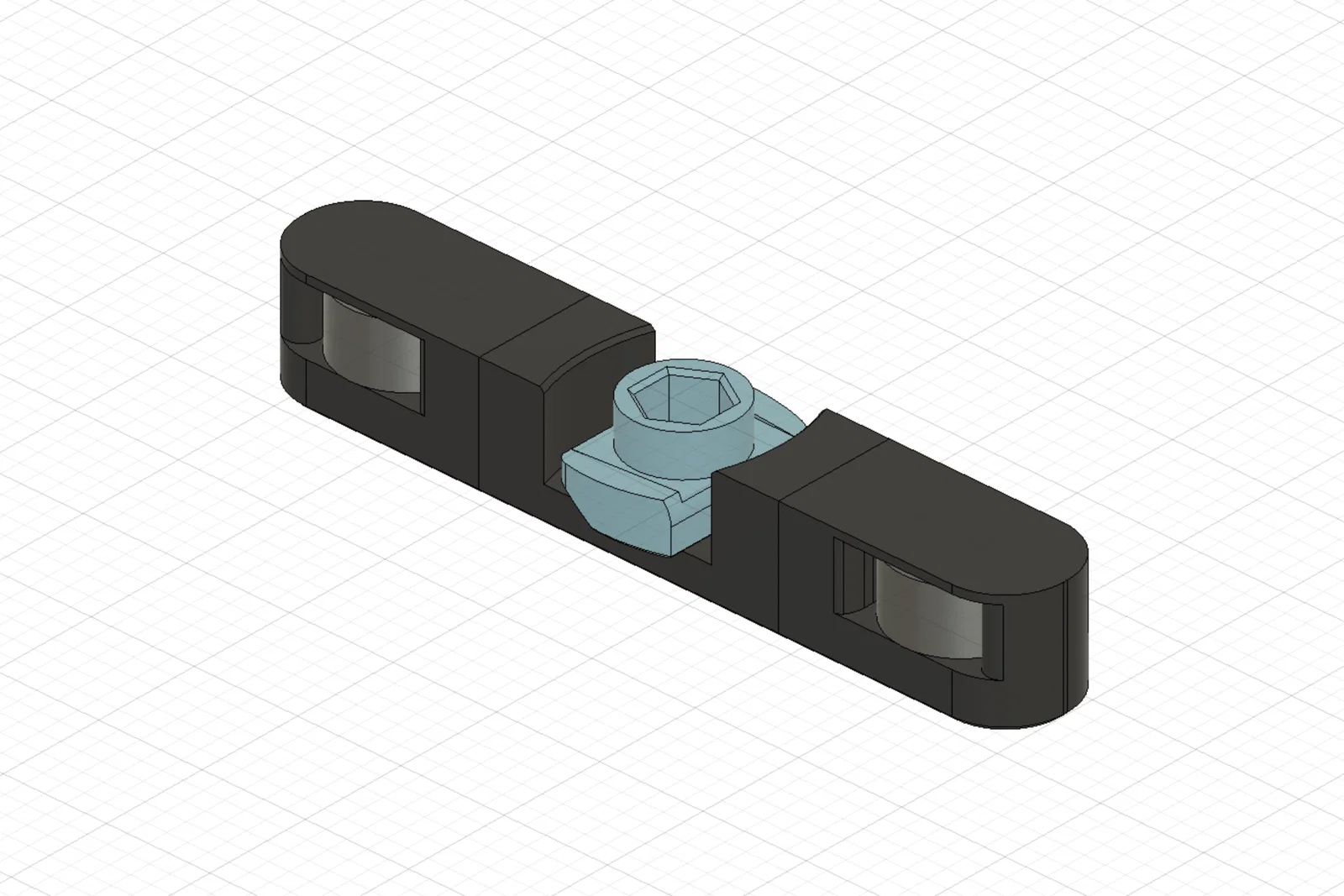

Các frame magnet inserts được thiết kế để (1) chỉ cần đồ in, không cần thêm fastener nào khác ngoài nam châm 6x3, (2) nằm trong rãnh frame và phẳng (flush) sát mặt nhôm của frame, (3) dễ chỉnh vị trí, và (4) giữ nam châm không cần keo nhưng vẫn tháo ra được để đảo polarity hoặc tận dụng lại. Discord@PF VT.520 là người đưa ra ý tưởng dùng một rotating nut kiểu “hammerhead” để siết và ép vào magnet insert, giữ nó cố định. Có 2 phiên bản insert đi kèm. Magnet-Insert.stl là thiết kế gốc nhưng có thể hơi khó in hơn do có bridging. Magnet-Insert-Side.stl được thiết kế lại để in dễ hơn; cụ thể là xoay qua in nằm hông, dùng chamfer 45° thay vì fillet, và không cần bridging.

Việc panel có thể áp sát ngay mặt frame giúp panel gắn vào/tháo ra “cái tách” mà không bị vướng.

Các món bắt buộc chỉ là một ít băng keo VHB và rất nhiều nam châm (48 viên nam châm 6x3mm cho mỗi panel).
