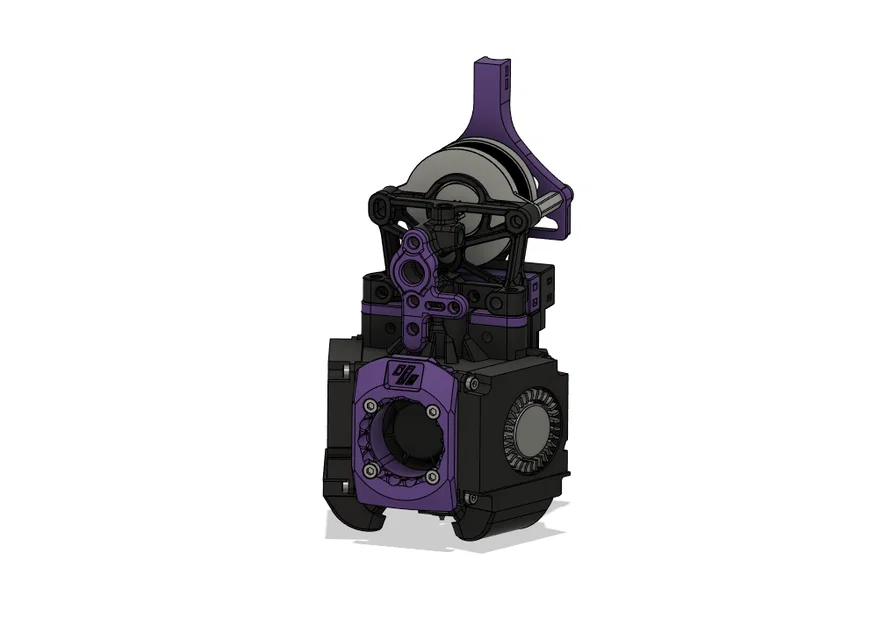

XOL 2 R2: Hotend BambuLab & LED

FR phần tiếng Anh nằm ở bên dưới một chút

Chào mọi người, nếu bạn đã bấm vào model này thì chắc là bạn muốn in nhanh hơn mà vẫn giữ được vẻ “ngầu” cho máy của mình—vậy thì đúng chỗ rồi!

Trước khi giới thiệu dự án, tụi mình xin chúc mừng và cảm ơn những công trình mà dự án này dựa theo và/hoặc lấy cảm hứng: cảm ơn Team Annex với bản R2 của XOL 2, và cảm ơn DW-Tas cho hệ thống LED trong Faceplate và trong các fan-ducts.

Bên dưới có kèm link GitHub của dự án XOL 2 R2 để bạn có thể in những phần không có trong gói này: như carriage, TAP và Sherpa Mini.

Về BOM: bạn sẽ tìm thấy toàn bộ vật tư cần thiết trên GitHub của XOL 2 R2 cho bản lắp cơ bản. Còn để dùng các mod của tụi mình thì BOM sẽ nằm ở phía dưới.

Dự án được thực hiện bởi ba thành viên team Voron-Fr: Methylene, McFly và mình (Porteaie).

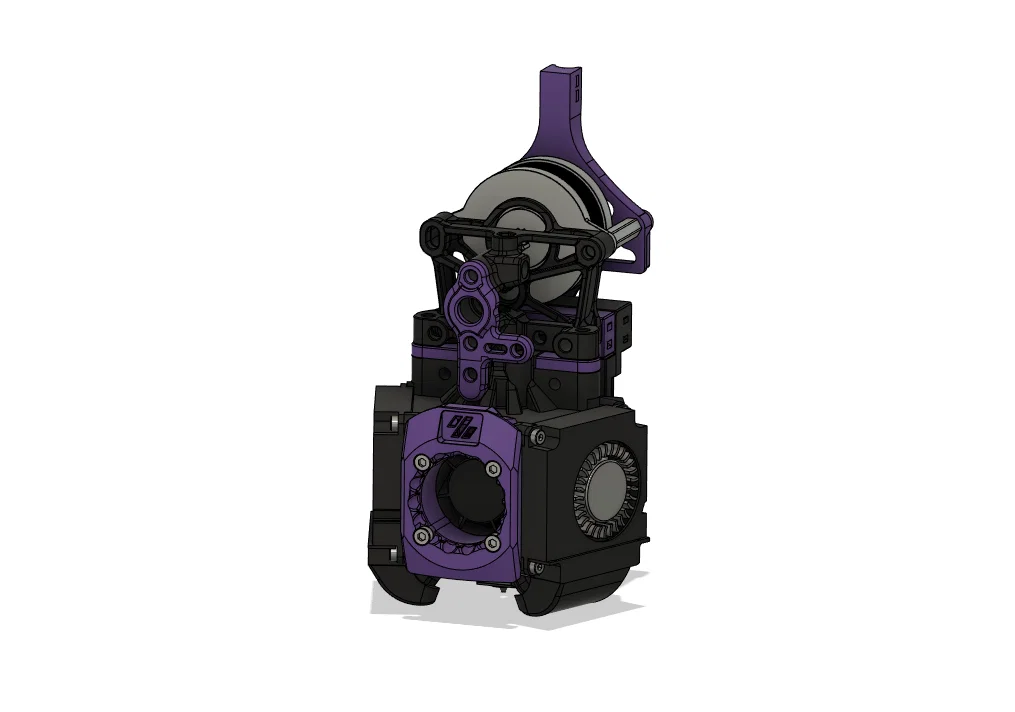

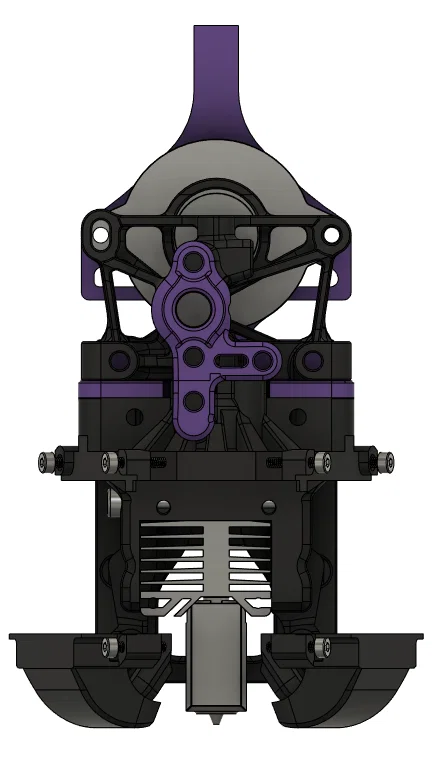

Trong nhóm mod này, bạn sẽ có một toolhead tương thích XOL 2 R2 cho hotend BambuLab và các phần đi kèm (liên kết Sherpa và spacer).

Một cụm LED để nhìn “xịn” trên front plate, và thêm một LED trong mỗi fan duct để rọi sáng khu vực in.

Với MOD BBL và LED/Barf, bạn sẽ cần các món sau:

1 x Hotend BambuLab kèm heating cartridge và probe của nó.

2 x inserts M3 x 5 x 4

2 x vít M3 x 35mm

PTFE 27 mm

1 x quạt 2510

4 x inserts M2.5

4 x vít M2.5 x 20 mm

3 x LED trên PCB giống LED của Voron Stealth Burner

hoặc

2 x LED trên PCB giống LED của Voron Stealth Burner + 1 x LED Barf

Lắp ráp các phần:

Bước đầu: lắp hotend BBL vào ngàm đỡ:

Gắn 2 inserts M3

Sau đó lắp hotend BBL vào ngàm bằng 2 vít M3 x 35mm.

Phần thứ hai: cụm quạt 2510 + phần faceplate LED hoặc barf:

Đầu tiên, đặt 4 inserts M2.5 ở mặt sau của quạt.

Tiếp theo, sau khi đã gắn LED vào các bộ phận tương ứng, bạn bắt quạt với faceplate bằng vít M2.5 x 20mm.

Vậy là chỉ còn lắp phần còn lại của XOL 2 R2 theo hướng dẫn trên GitHub của Annex.

Bản tiếng Anh (ENGLISH Version)

Chào mọi người, nếu bạn bấm vào model này thì chắc là bạn muốn in nhanh hơn và vẫn giữ cho máy trông “cool”, vậy thì đây là chỗ bạn sẽ tìm được giải pháp!

Trước khi giới thiệu dự án, tụi mình muốn chúc mừng và cảm ơn công trình mà dự án này dựa theo và/hoặc lấy cảm hứng: cảm ơn Team Annex cho bản R2 của XOL 2, và cảm ơn DW-Tas cho hệ thống LED trong Faceplate và trong fan-ducts.

Bạn sẽ thấy kèm theo link GitHub của dự án XOL 2 R2 để in những phần không có trong gói này: như carriage, TAP và Sherpa Mini.

Về BOM, bạn sẽ tìm thấy tất cả vật tư cần thiết trên GitHub XOL 2 R2 cho bản lắp cơ bản; còn để dùng các mod của tụi mình, bạn sẽ thấy BOM ở phía dưới.

Dự án được thực hiện bởi ba thành viên team Voron-Fr: Methylene, McFly và mình (Porteaie).

Trong nhóm mod này bạn sẽ có một toolhead tương thích XOL 2 R2 cho hotend BambuLab và các phần đi kèm (liên kết Sherpa và spacer).

Một cụm LED để nhìn cho “ra dáng” trên front plate, và thêm một LED trong mỗi fan duct để chiếu sáng bản in.

Với MOD BBL và LED/Barf, bạn sẽ cần các món sau:

1 x Hotend BambuLab kèm heating cartridge và probe.

2 x inserts M3 x 5 x 4

2 x vít M3 x 35mm

PTFE 27mm

1 x quạt 2510

4 x inserts M2.5

4 x vít M2.5 x 20mm

3 x LED trên PCB giống LED của Voron Stealth Burner

Hoặc

2 x LED trên PCB giống LED của Voron Stealth Burner + 1 x LED Barf

Lắp ráp:

Bước đầu: đặt hotend BBL vào ngàm:

Gắn 2 inserts M3

Sau đó lắp hotend BBL vào ngàm bằng 2 vít M3 x 35mm.

Phần thứ hai là cụm quạt 2510 + phần faceplate LED hoặc barf:

Đầu tiên đặt 4 inserts M2.5 ở mặt sau quạt.

Sau đó, khi LED đã được gắn vào các phần, bạn cố định quạt với faceplate bằng vít M2.5 x 20mm.

Cuối cùng, bạn chỉ cần lắp phần còn lại của XOL 2 R2 theo hướng dẫn trên GitHub của Annex.
