Mô tả

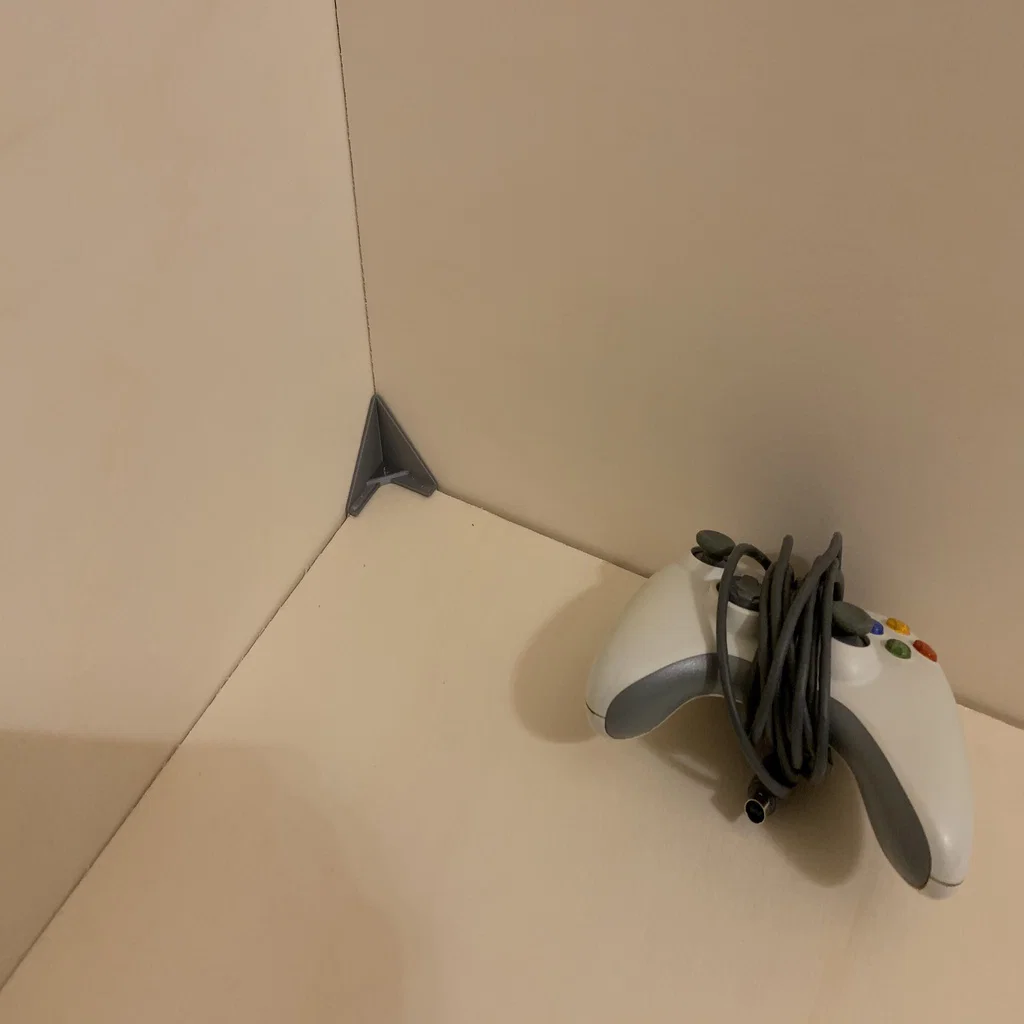

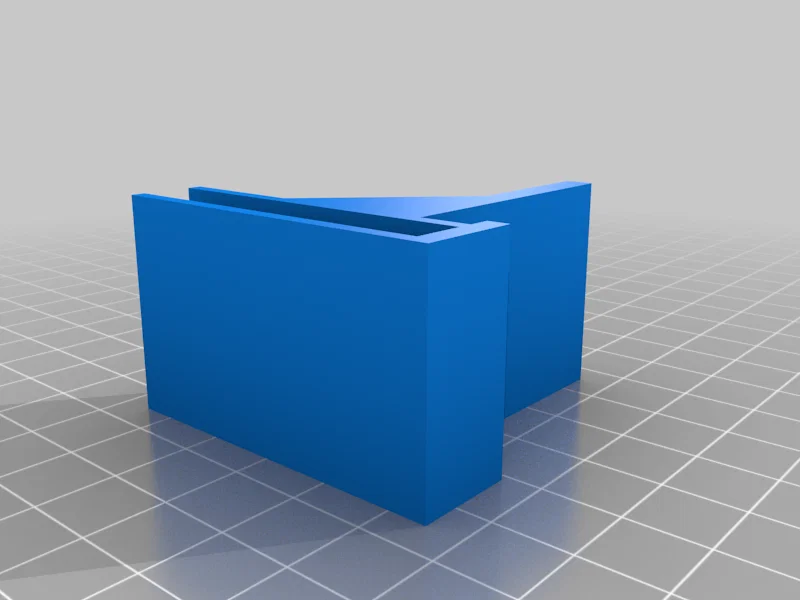

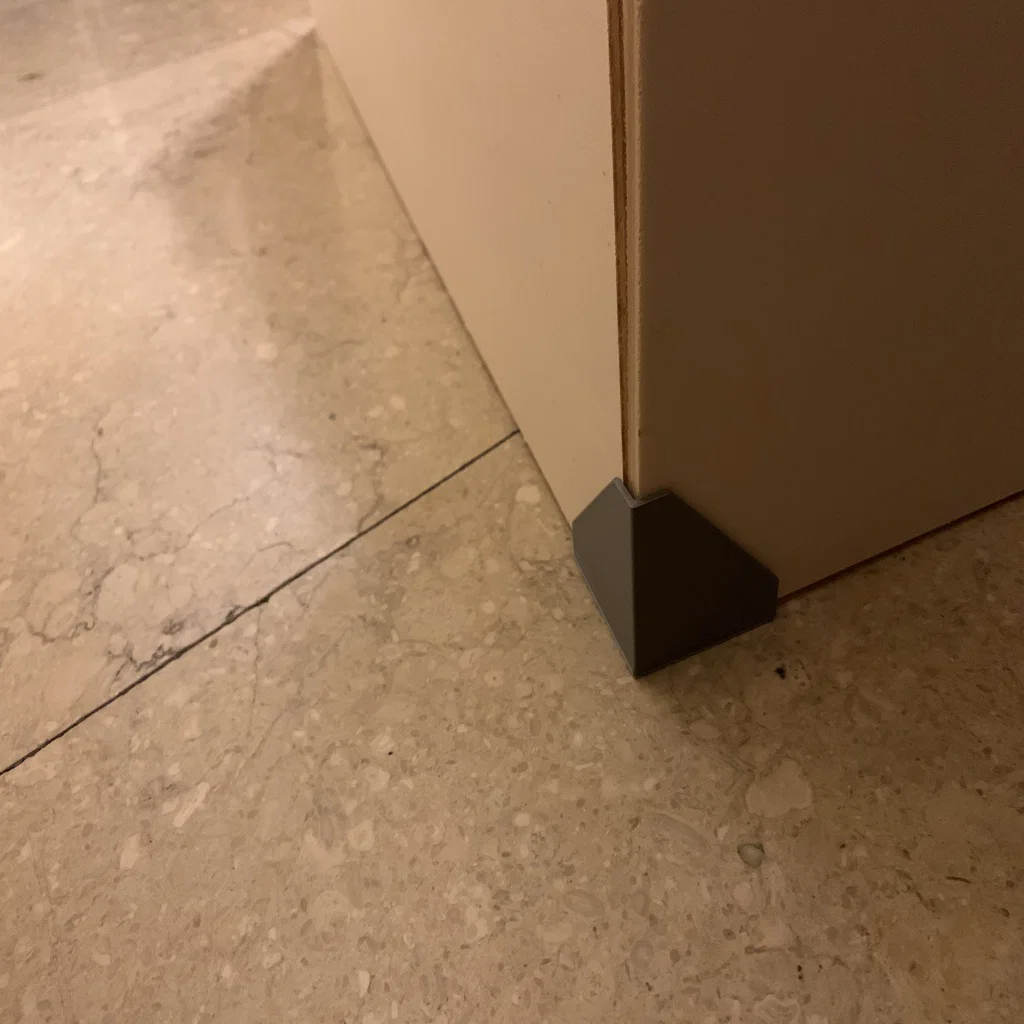

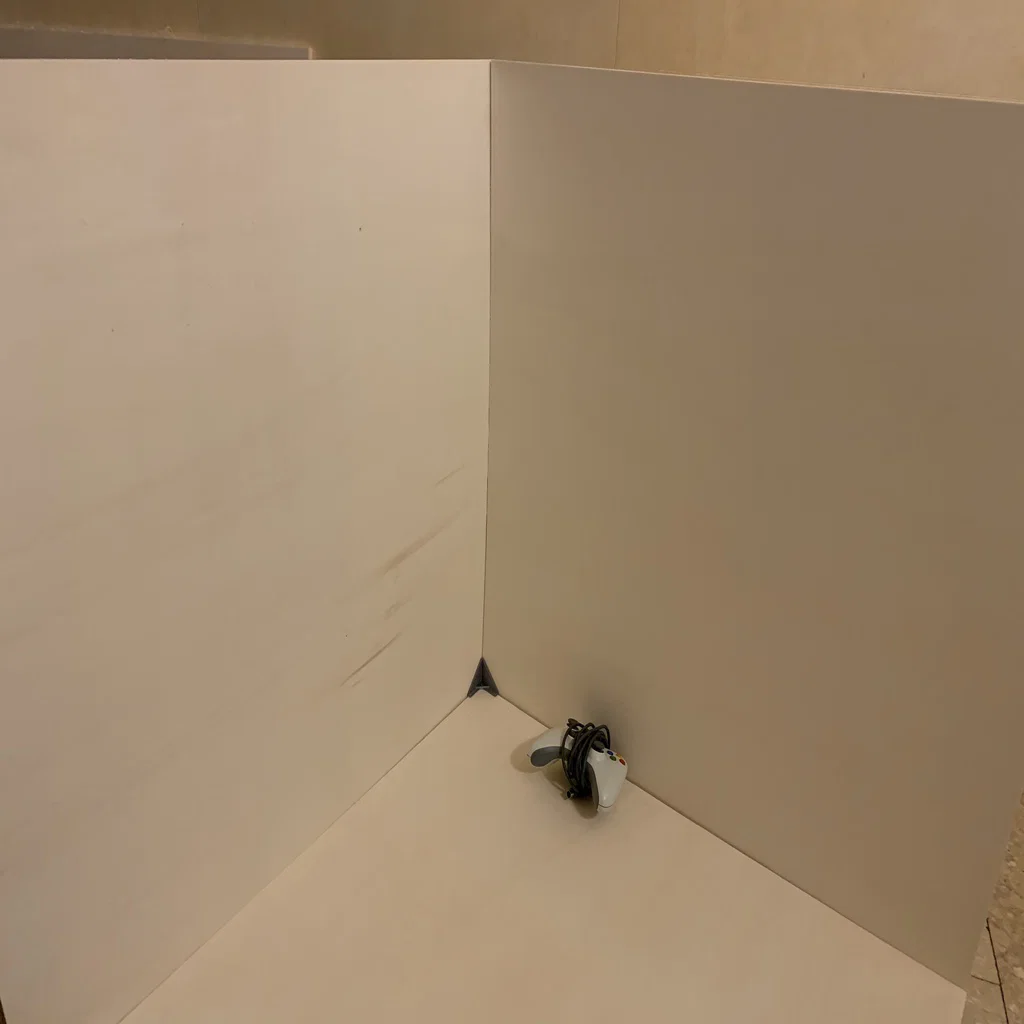

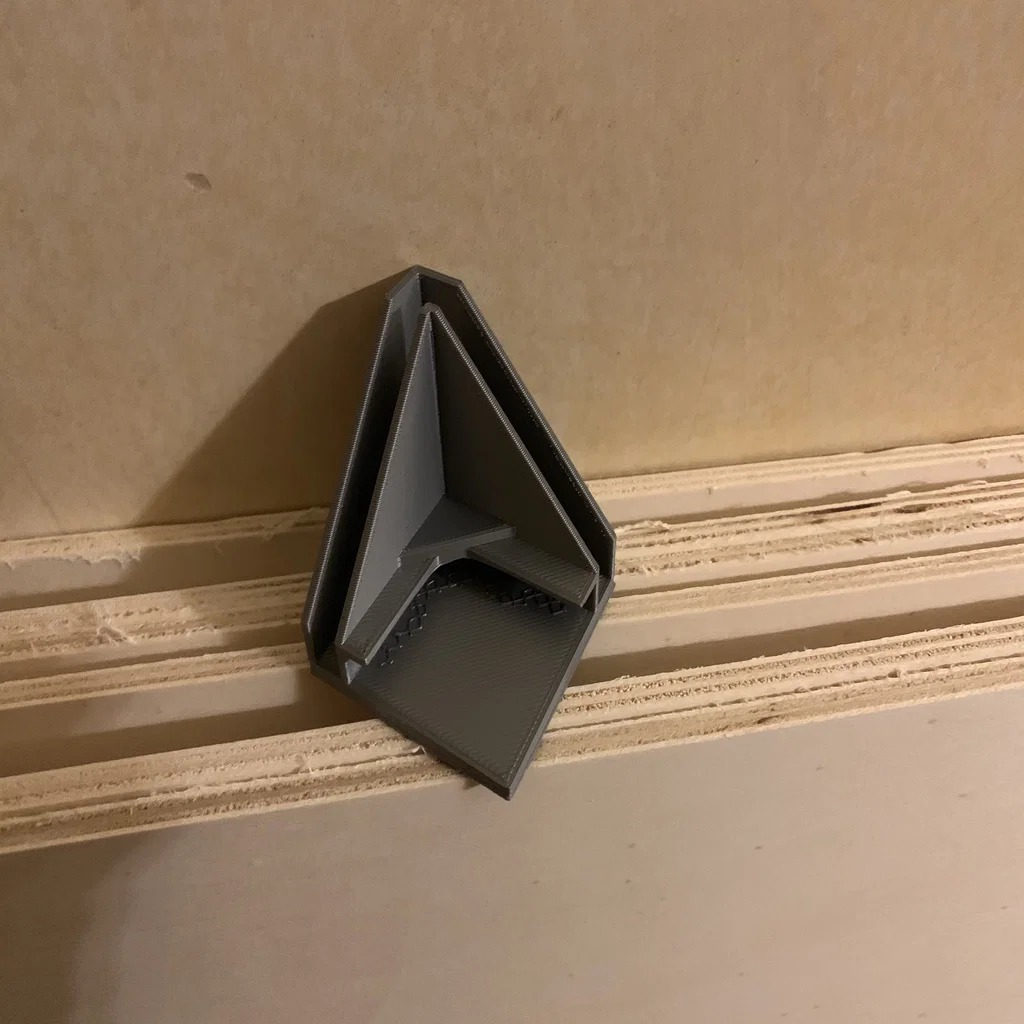

Mình đang làm một cái enclosure cho Ender 3 và cần một cách để nối các tấm gỗ lại với nhau. Tìm nhanh một vòng mà không thấy mẫu nào nhìn đủ cứng cáp, nên mình tự làm trong Tinkercad... thiết kế này dành cho panel dày 6mm và mình test nhanh với các tấm vuông 80x80 cm thì thấy khá chắc. Chỗ mình in mất khoảng 2 giờ 15 phút/cái, mà hơi nản vì mình còn cần ít nhất 5 cái nữa (đang tính làm một bản khác cho tấm mặt trước) lol
Update: KHÔNG dùng cho các góc phía trên! Lúc lắp thử thì thấy nó không đủ cứng khi bị lật ngược

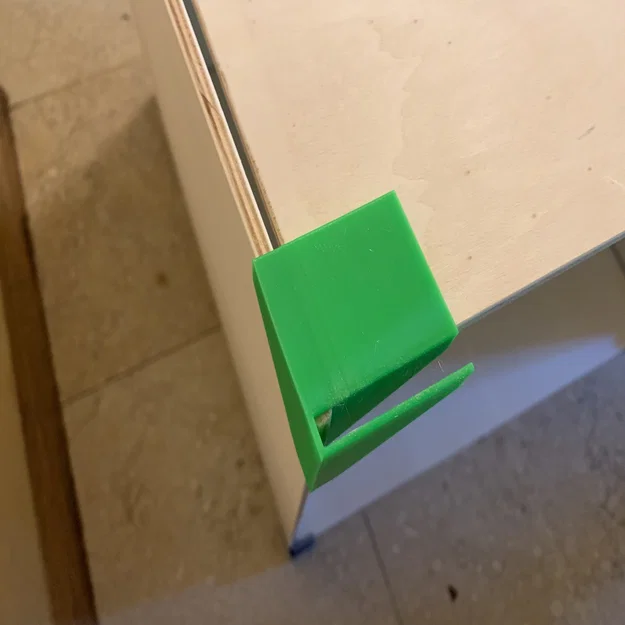

Update 2: dù vẫn chưa test (cần thời gian để in), mình đã thêm “Enclosure Top” và “Enclosure Top Door” để dùng cho phần trên của enclosure đúng như tên gọi. Cần in đúng theo hướng hiện tại để tránh bị tách lớp (layer separation), vì đó là nguyên nhân bị gãy. Nếu in nhiều cái cùng lúc thì vẫn dễ phân biệt: bản dưới có tam giác gia cường, bản trên thì không có nhưng phần đó dày tổng thể hơn; bản “door” bị khuyết một đoạn để panel trượt lên xuống. Ngoài ra bản “door” cần có thêm một phiên bản mirrored.

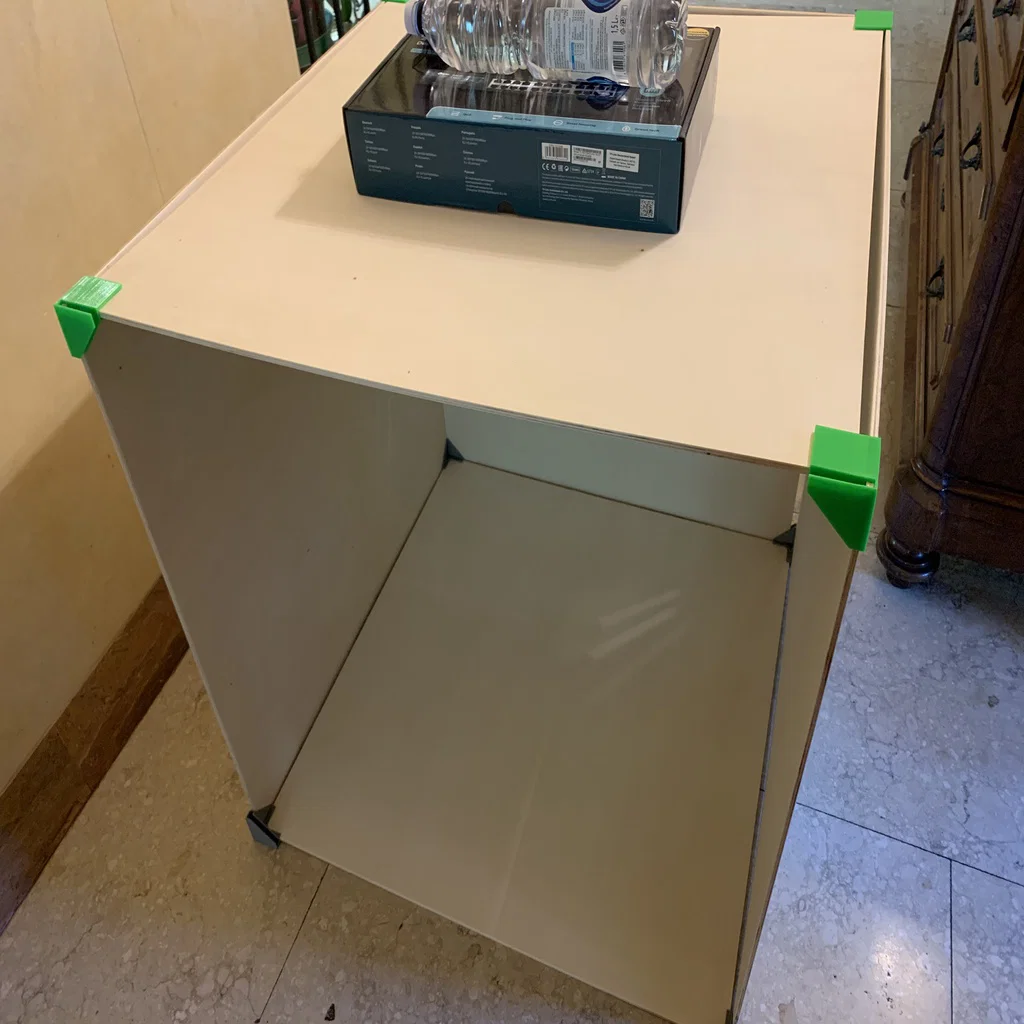

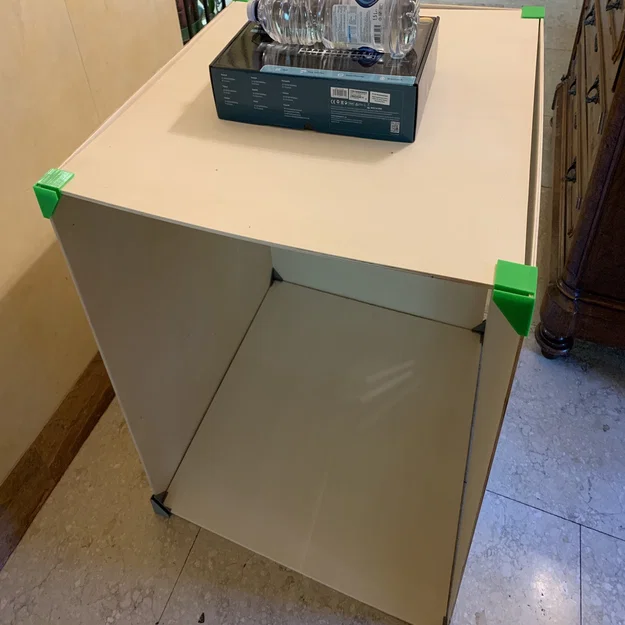

Update 3: mình đã in và test các góc phía trên, dùng ổn! Như trong hình, mình còn đặt thêm vật nặng lên tấm top: một chai nước 1.5 lít (có kê một cái hộp bên dưới để dàn lực... không muốn làm tấm gỗ bị stress quá) và nó vẫn giữ ngon lành.

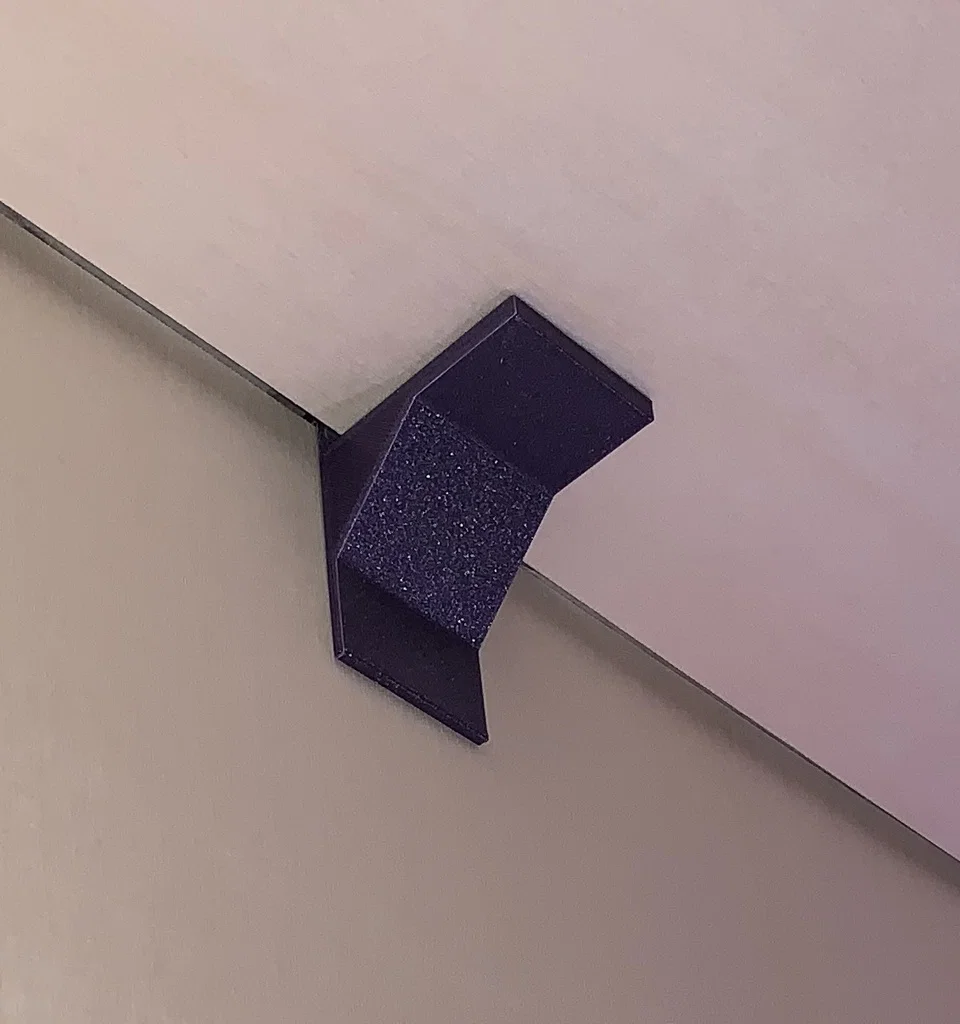

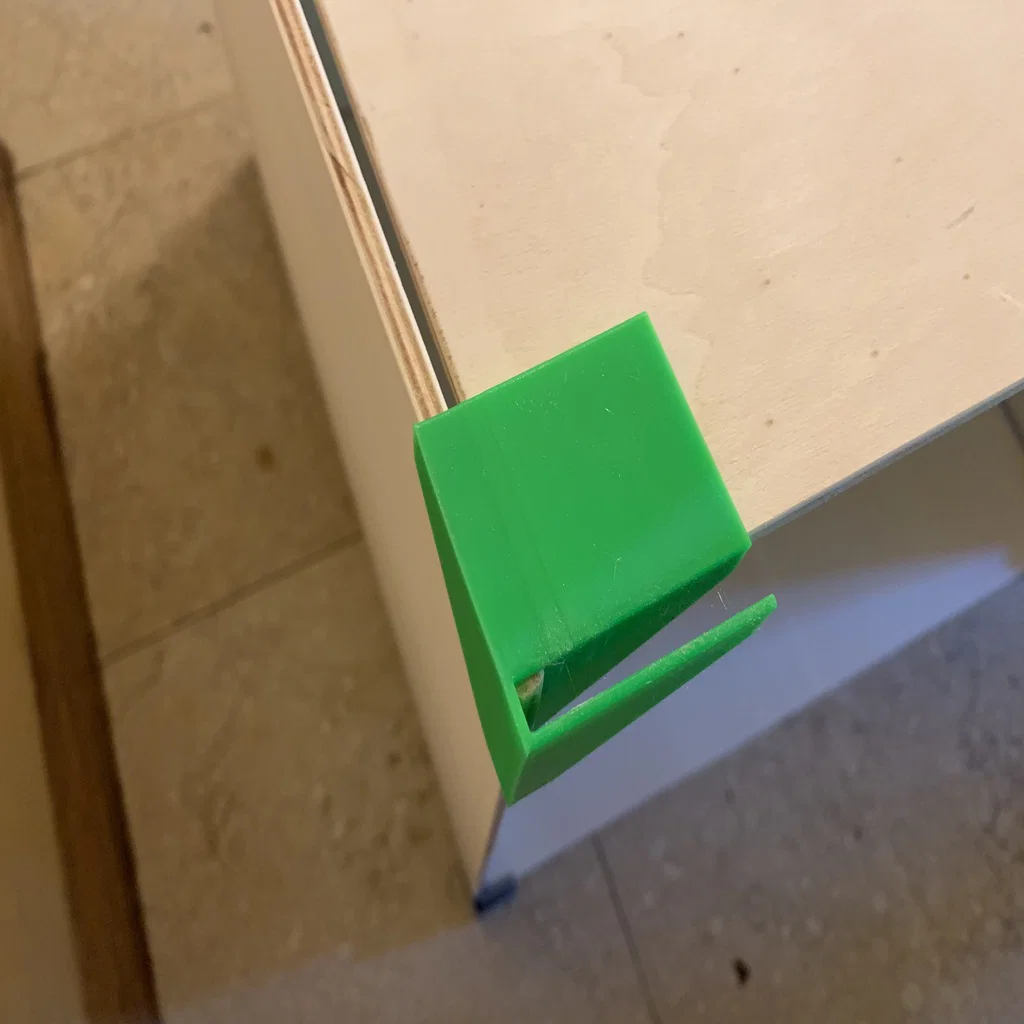

Update 4: sau một năm, tấm top bị võng nhẹ vì chỉ được đỡ bằng các góc (đáng lẽ phải đoán ra) nên mình làm thêm một món gia cường tên “Enclosure top reinforcement”. In đúng như vậy, không cần supports vì không có gì cần đỡ, gắn ở phía trên gần đoạn giữa. In ít nhất 2 cái (bên trái và bên phải), có thể 3 cái nếu muốn gắn thêm ở phía sau. Hiện tại thấy hoạt động tốt.
Update 5: Trời ơi. Mình có thêm con Sovol SV07 Plus, và có liên quan vì nó nhanh và to hơn rất nhiều so với con Ender 3 cũ. Tóm lại là bơm keo nến (hot glue) vào tất cả các góc và các miếng gia cường làm mình yên tâm hơn là nó sẽ không rung tới mức bung ra khi máy in chạy bed nhanh.
Print Settings
Printer Brand:
Creality
Printer:
Ender 3
Rafts:
Doesn't Matter
Supports:
Yes
Resolution:
0.28
Infill:
20% gyroid
Filament: Tianse PLA "Silver"
Notes:
Cần support khắp nơi, mình thấy kiểu tree vừa nhanh vừa dễ gỡ. Diện tích cần support cũng không nhiều.
Category: 3D Printer Accessories
Thông số in
- Định dạng
- stl
- Số file mô hình
- 6
- Tổng dung lượng
- 819,4 KB
- File lớn nhất
- 404 KB
