Ender 3 V2: Linear rail trục X (X-axis) – adapter carriage & bracket

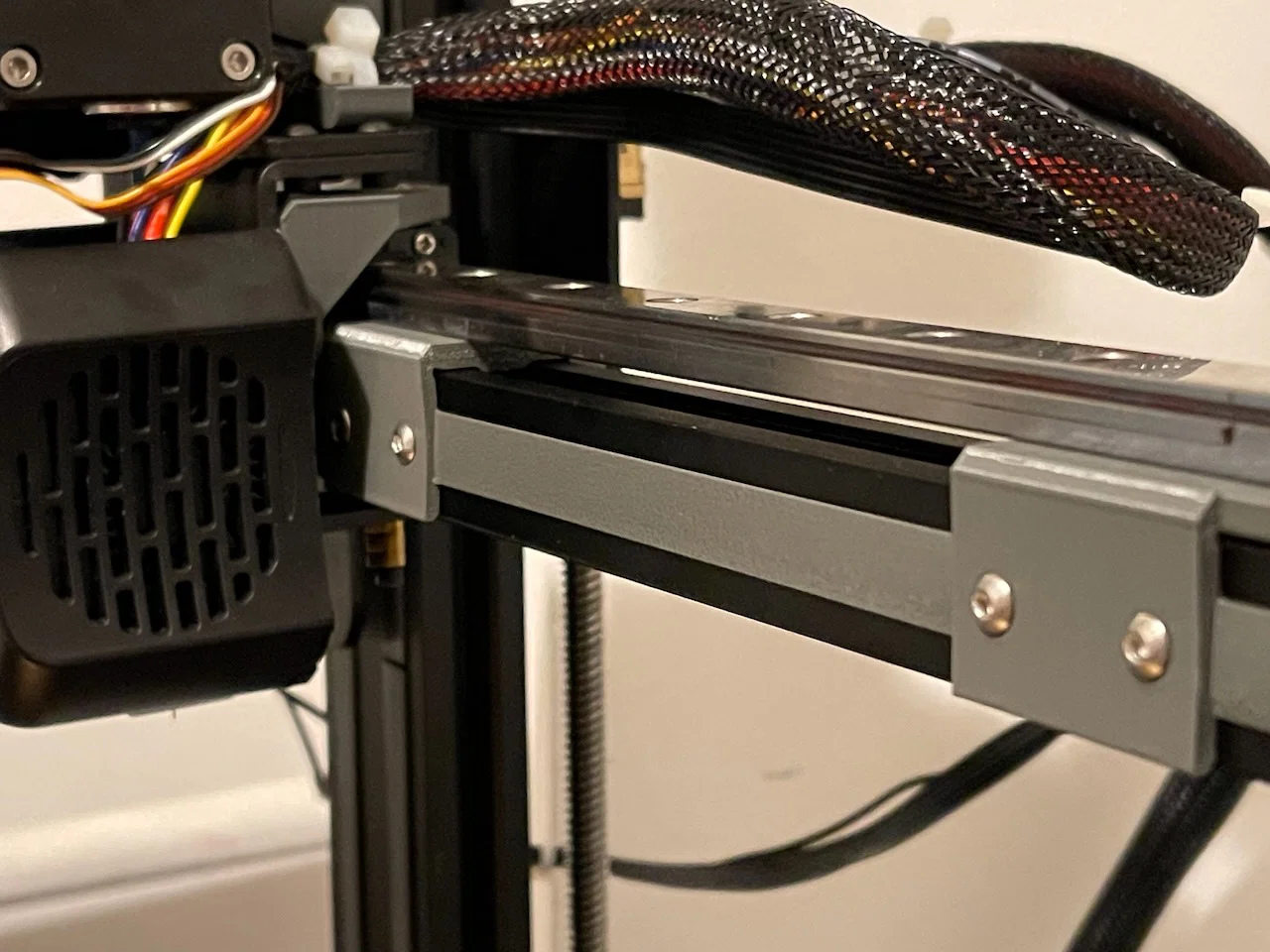

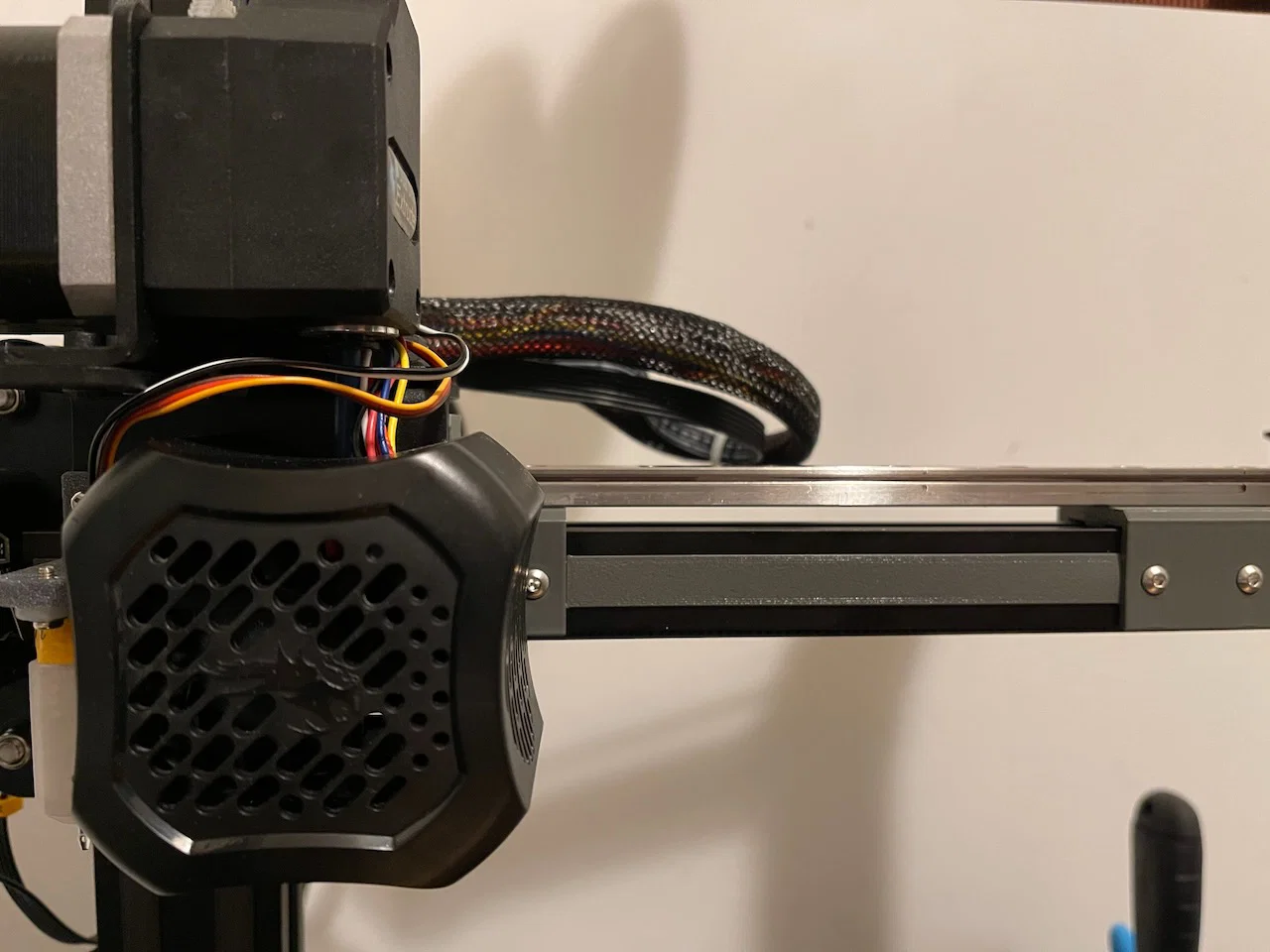

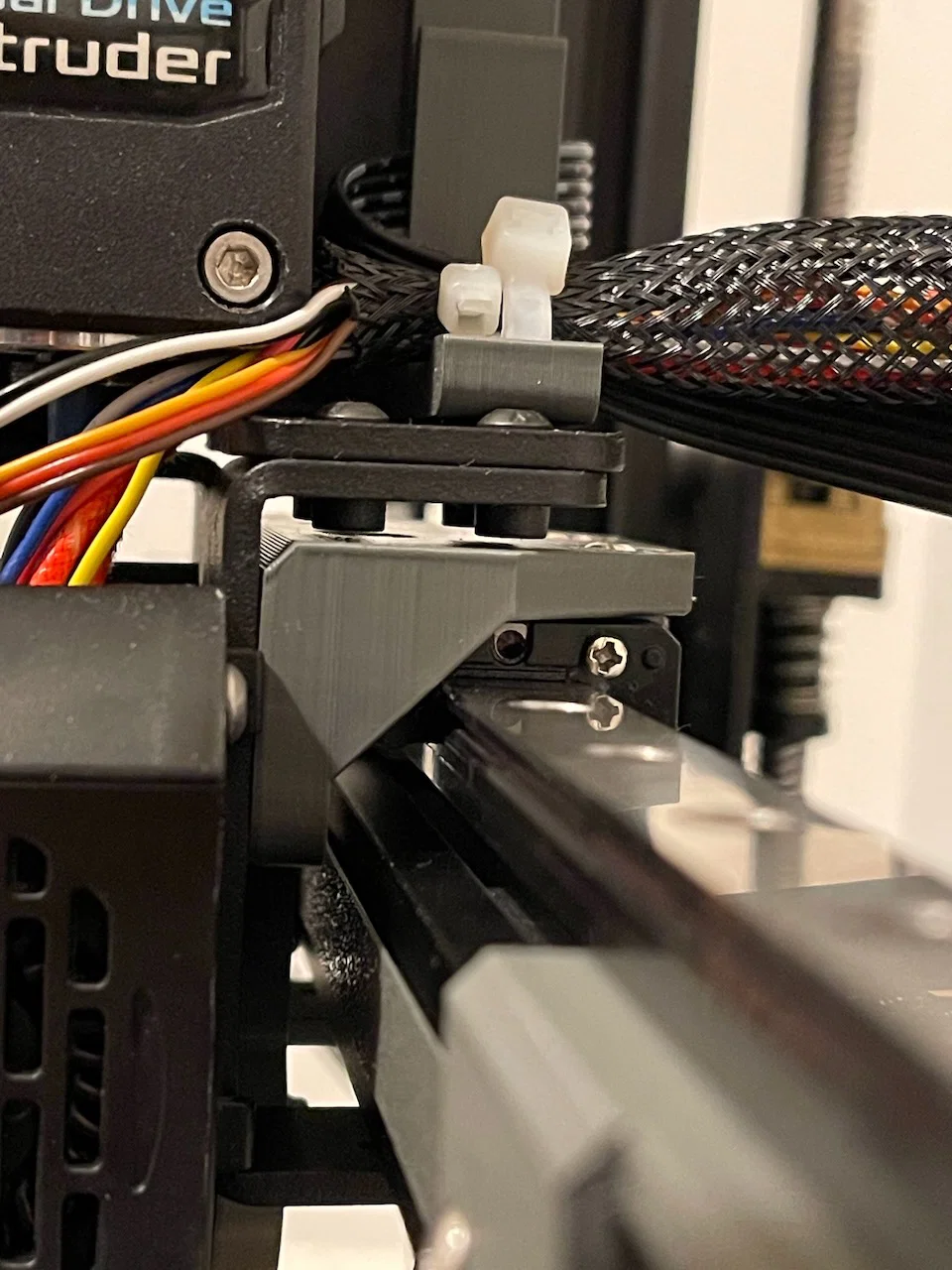

Adapter carriage và bracket cho mod linear rail gắn trên (MGN12R + MGN12H) dùng lại carriage trục X hiện có.

Có 2 phiên bản adapter carriage:

• linear-x-carriage-hex – dày hơn, dùng với đai ốc M5 lục giác tiêu chuẩn
• linear-x-carriage-square – mỏng hơn, dùng với đai ốc M5 mỏng và vuông (chưa test!)

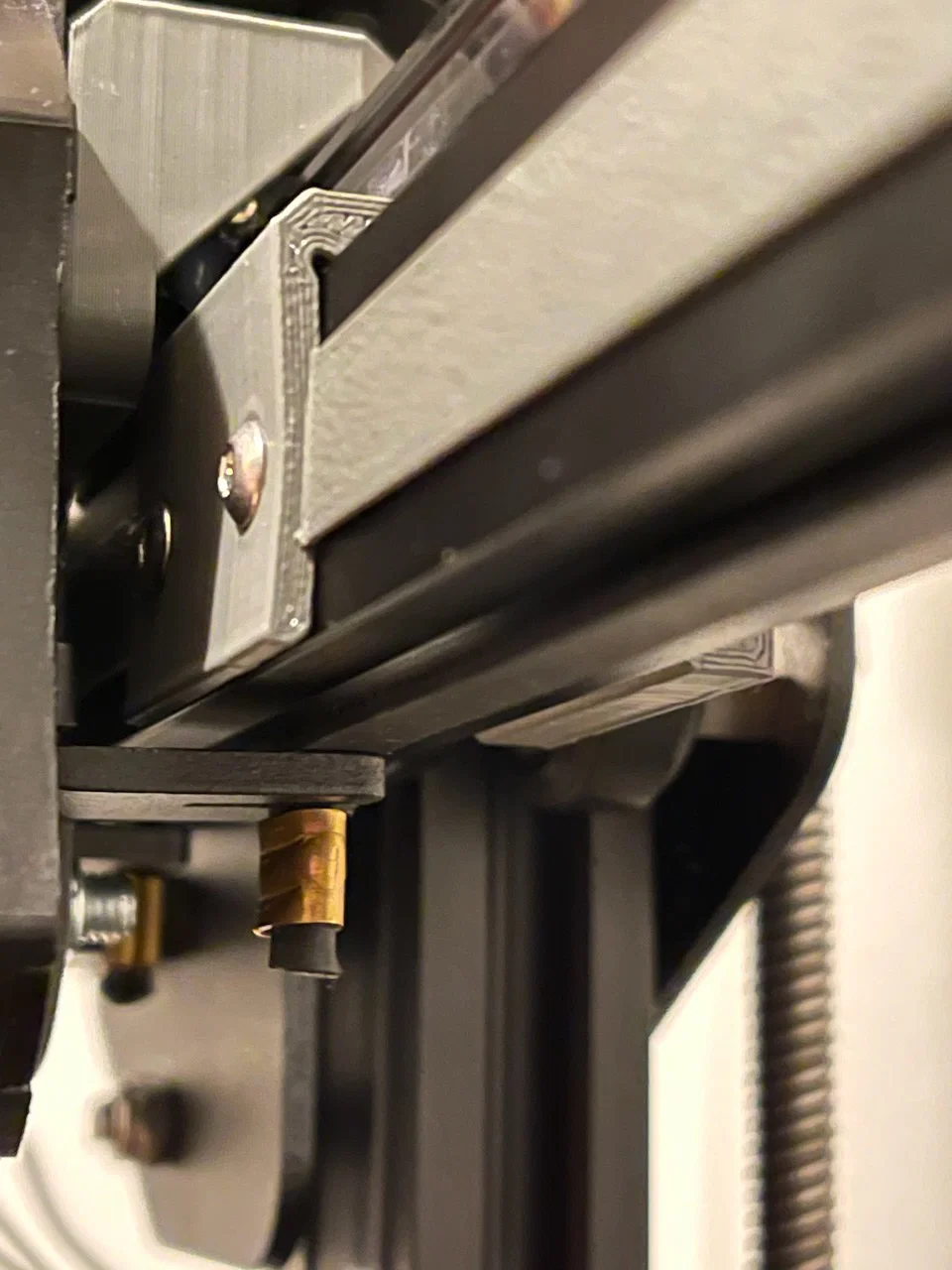

Mẫu bracket được thiết kế để đỡ bên trái của linear rail. Bên phải thì bạn cần mirror model trong slicer.

Carriage cần:

• 2 × bu lông M5×6mm hoặc M5×8mm
• 1 × bu lông M5×10mm hoặc M5×12mm
• 3 × đai ốc M5 lục giác (ưu tiên loại “Nyloc”)
• 4 × bu lông M3×6mm hoặc M3×8mm

Carriage mỏng cần:

• 3 × bu lông M5×6mm
• 3 × đai ốc M5 vuông (7,92×7,92mm)
• 4 × bu lông M3×6mm hoặc M3×8mm

Mỗi bracket cần:

• 5 × bu lông M3×10mm
• 2 × bu lông M3×6mm
• 4 × M3 T-nuts
• 3 × đai ốc M3 lục giác
