Đầu in Lerdge iX tích hợp BLTouch
Đầu in cho Lerdge iX được thiết kế để tích hợp BLTouch ngay trong cụm đầu, thay trực tiếp cho đầu zin. Dùng lại vít sẵn có và thêm 2 vít M3x6; có chỗ gắn 2 đai ốc M3 để cố định BLTouch chắc hơn.
Mô tả

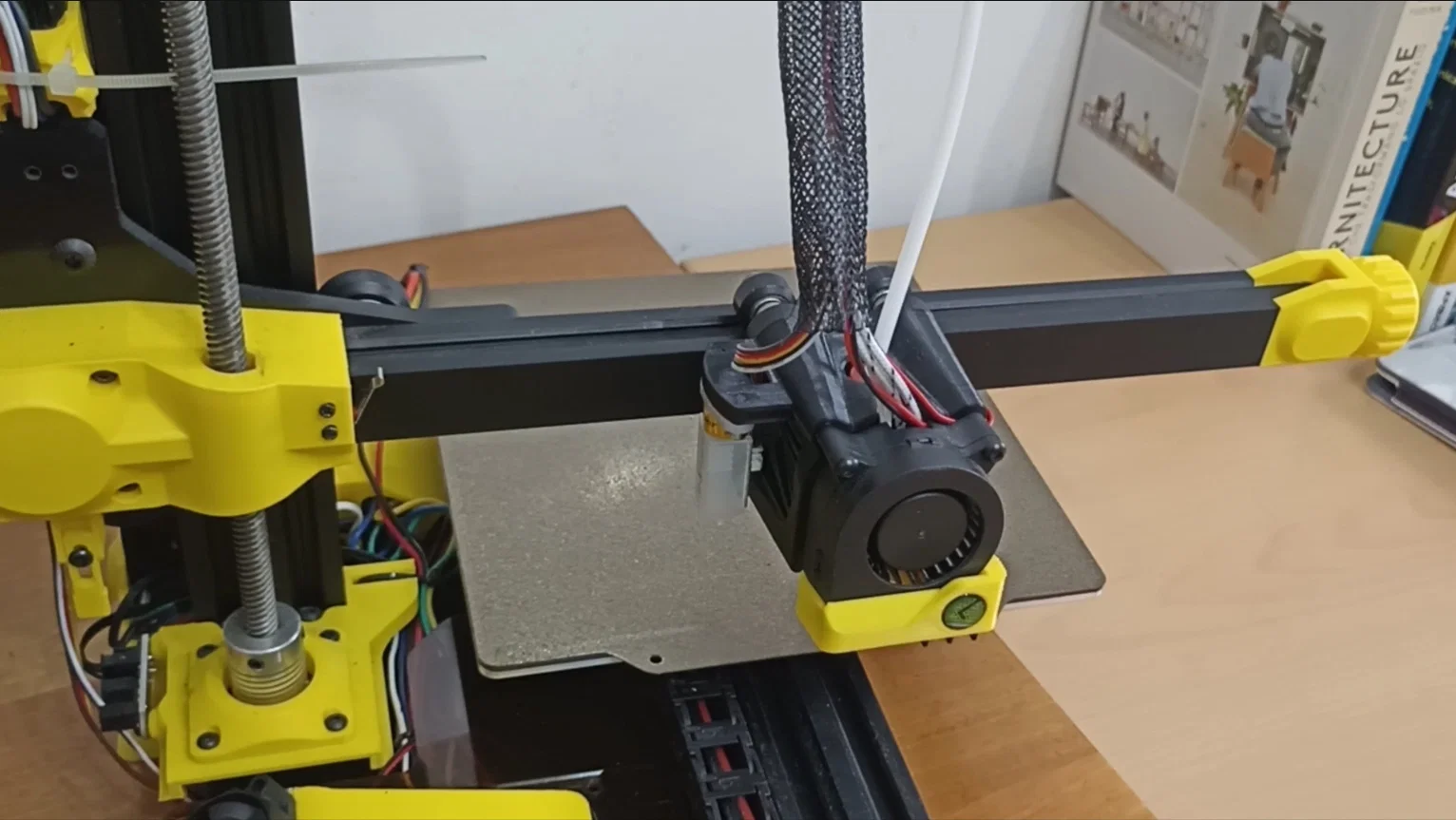

Chào mọi người, đầu in này dành cho Lerdge iX được thiết kế với mục tiêu tích hợp BLTouch trực tiếp vào trong kết cấu. Bạn chỉ cần thay nó vào vị trí đầu in zin, tận dụng lại bộ vít đi kèm + thêm 2 con M3 x 6 (hoặc bạn có thể tùy chỉnh file STEP nếu dùng kích thước vít khác). Nếu bạn muốn BLTouch được cố định chắc hơn, mình đã chừa sẵn chỗ cho 2 đai ốc M3. Mình để kèm tutorial từng bước về cách lắp đầu in mới.

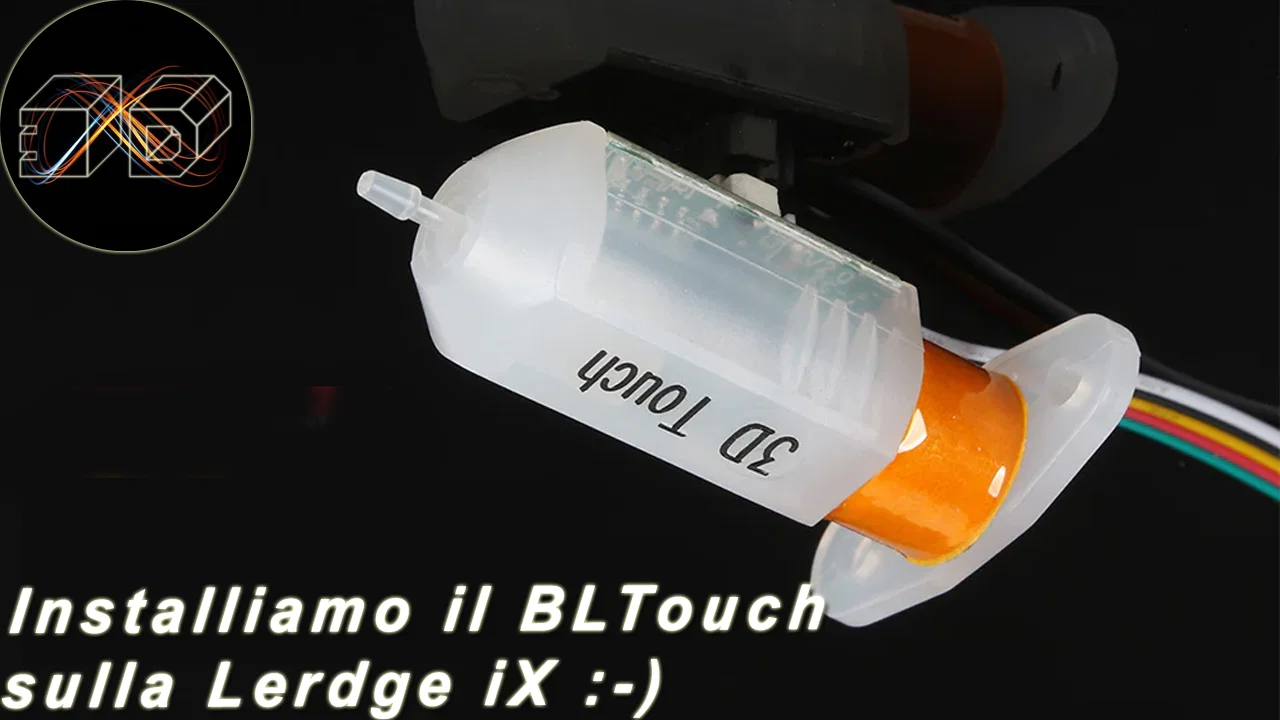

Mình dùng BLTouch này: https://amzn.to/3OsG8Uz
PARAMETRI UTILIZZATI:
X-axis probe offset: -27.87
Y-axis probe offset: 1.48
Z-axis probe offset: 1,250
Probe wiring mode: N-O
Probe trigger mode: HIG
