Đai ốc cố định đầu nối SMA cho DJI RC Plus

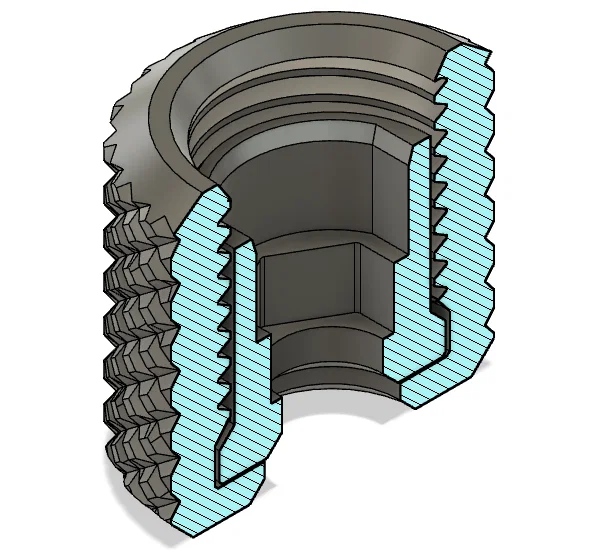

Đai ốc chuyên dụng dùng để cố định bộ chuyển đổi MCX-SMA trên tay cầm DJI RC Plus, đặc biệt hữu ích khi lắp thêm bộ anten 4Hawks. Thiết kế tối ưu, không cần support, in cực chuẩn bằng nhựa PLA hoặc PET-G.
Mô tả

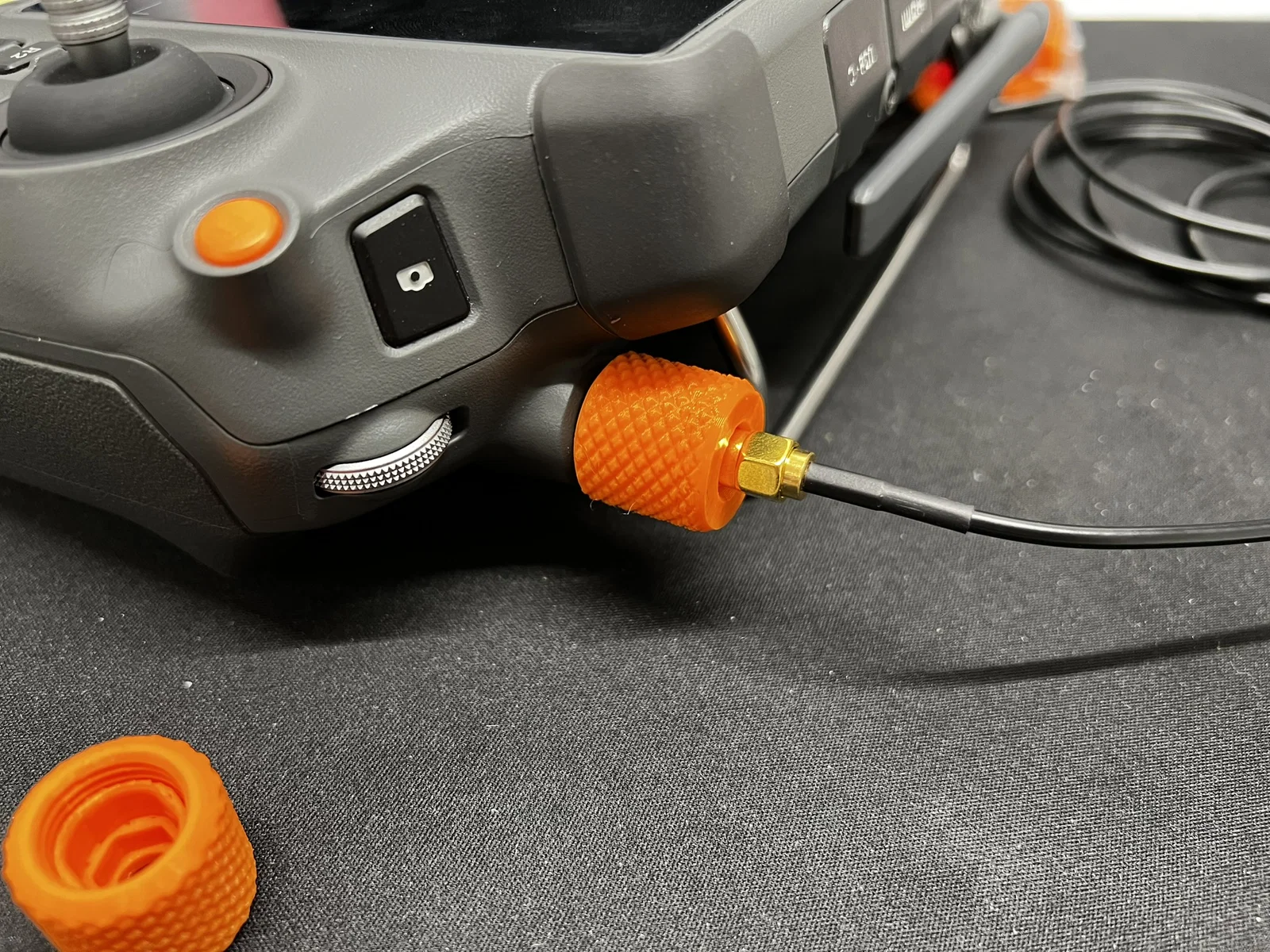

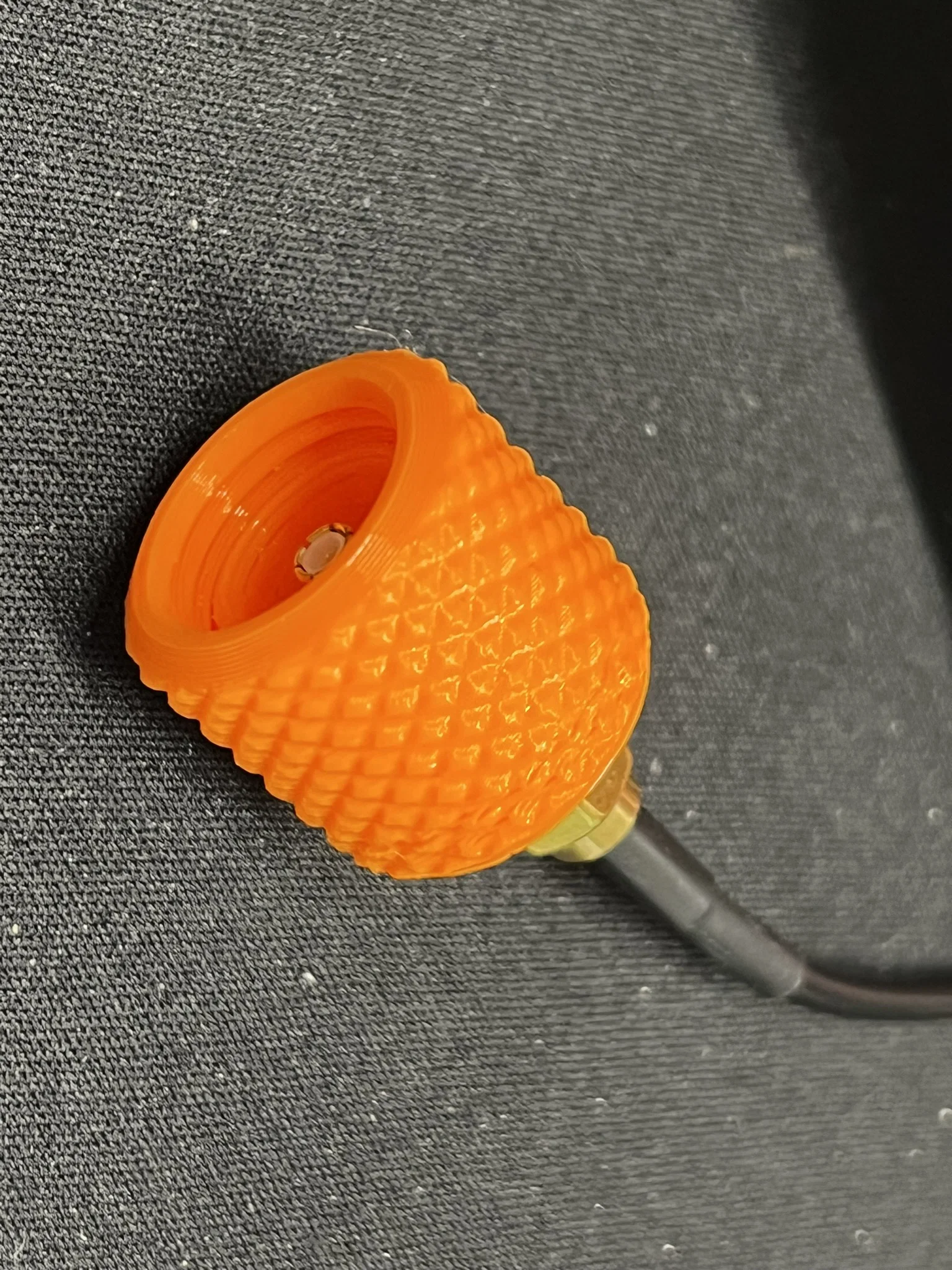

Cái đai ốc (nut) này ra đời từ nhu cầu cấp bách là phải cố định đầu nối MCX trên bộ điều khiển DJI RC Plus khi lắp anten 4Hawks Raptor. Sau 9 lần chỉnh sửa, cuối cùng nó cũng đã sẵn sàng để chia sẻ với mọi người :)
!!! NẾU BỊ LỎNG, CẦN BÙ TRỪ LỖ X-Y TỪ 0.05-0.1 mm TÙY VÀO MÁY IN CỦA BẠN !!!
In tốt bằng PLA và PET-G (mình dùng Fiberlogy). Không cần support. In trực tiếp với vòi phun 0.4 mm. Kết quả tốt nhất với chiều cao lớp in 0.07-0.15 mm. Không cần skirt nếu dùng bàn in PEI với Dimafix. EDIT! : HÃY SỬ DỤNG TÍNH NĂNG IRONING TRÊN TẤT CẢ BỀ MẶT PHÍA TRÊN, CHỌN KIỂU CONCENTRIC ĐỂ ĐẢM BẢO PHẦN TRONG ĐƯỢC TÁCH RỜI KHI HẬU KỲ.

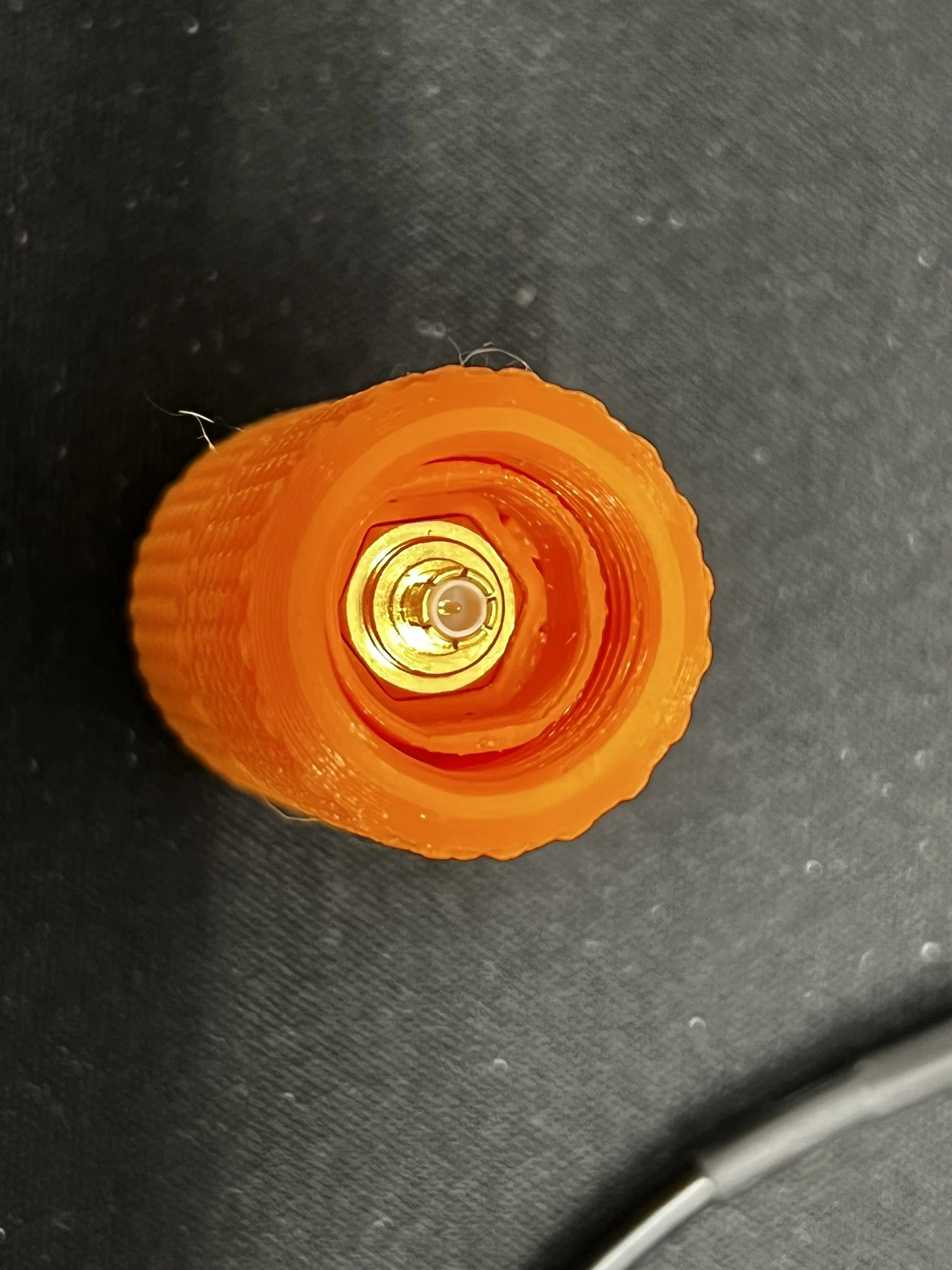

Hậu kỳ: Sau khi in xong, phần xoay bên trong cần được đẩy nhẹ nhàng nhưng dứt khoát qua lỗ ở phía cáp đồng trục (mình thường dùng đầu tuýp lục giác 5.5mm và đẩy bằng cán tua vít cao su). Nếu bị tình trạng kéo sợi (stringing), hãy dùng bật lửa khò hơ nhanh qua để đốt cháy sợi thừa. Cẩn thận đừng để làm chảy phần mỏng ở bên trong nhé.
