Case Raspberry Pi 4 gắn extrusion 2020, tích hợp LM2596
Case Raspberry Pi 4 có chỗ gắn buck converter LM2596 để lấy nguồn trực tiếp từ PSU máy in và gắn lên thanh extrusion 2020. Lưu ý cấp nguồn đúng pin GPIO và chỉnh LM2596 chuẩn 5V để tránh hư Pi.
Mô tả

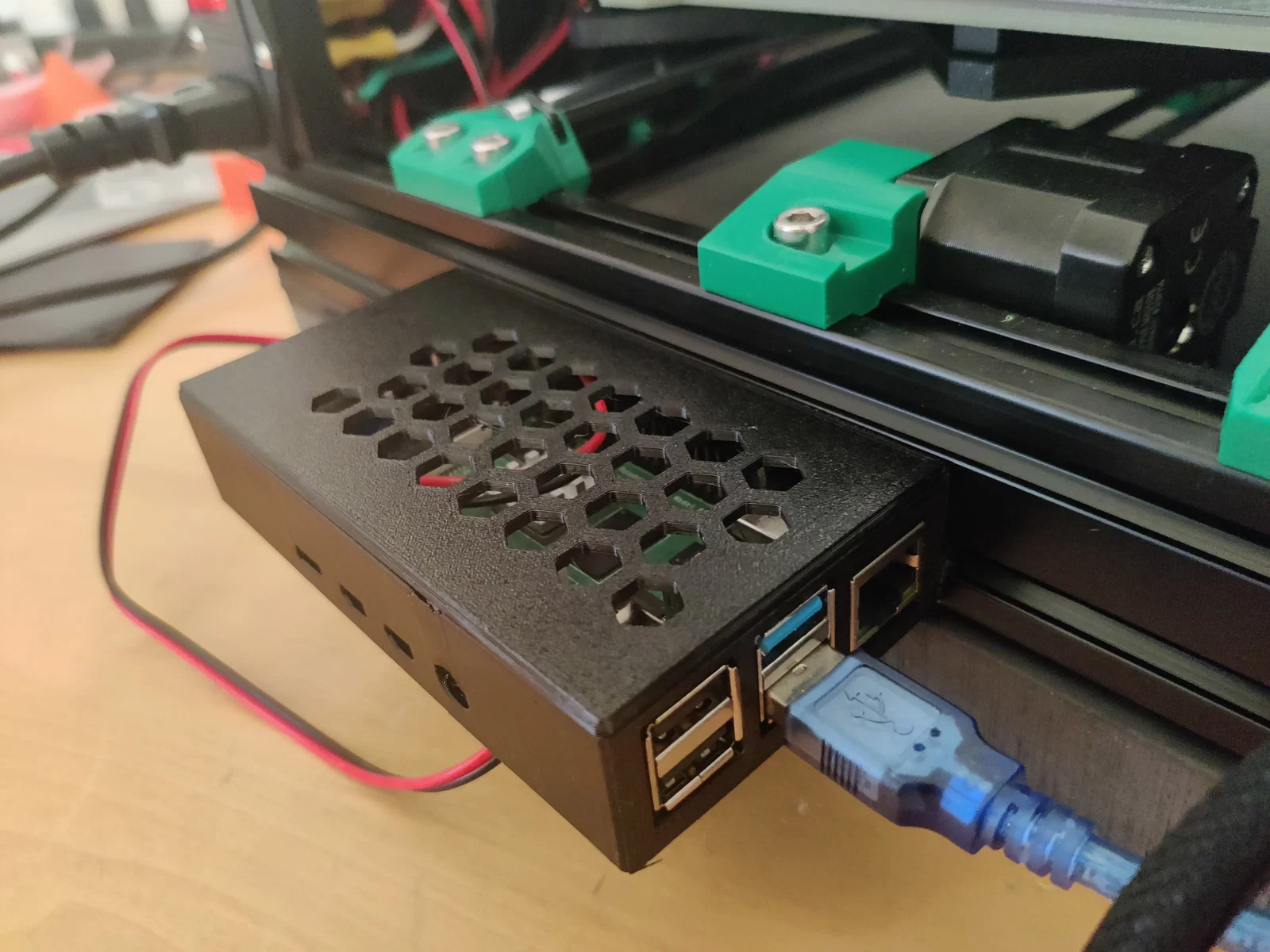

Một cái case cho Raspberry Pi 4 có chừa chỗ để gắn bộ hạ áp (buck converter) LM2596. Cái này tiện khi bạn muốn giải pháp “một sợi dây” để cấp nguồn cho Pi từ PSU của máy in, nhất là khi dùng Klipper/Octoprint. Case này cũng có sẵn phần ngàm/kẹp theo profile extrusion để gắn trực tiếp lên khung máy in. Nhớ làm đúng theo pinout của Pi 4 (Pi có thể cấp nguồn qua chân 5V và GND trên hàng GPIO) và chỉnh buck converter chính xác về 5V, không là dễ hư.

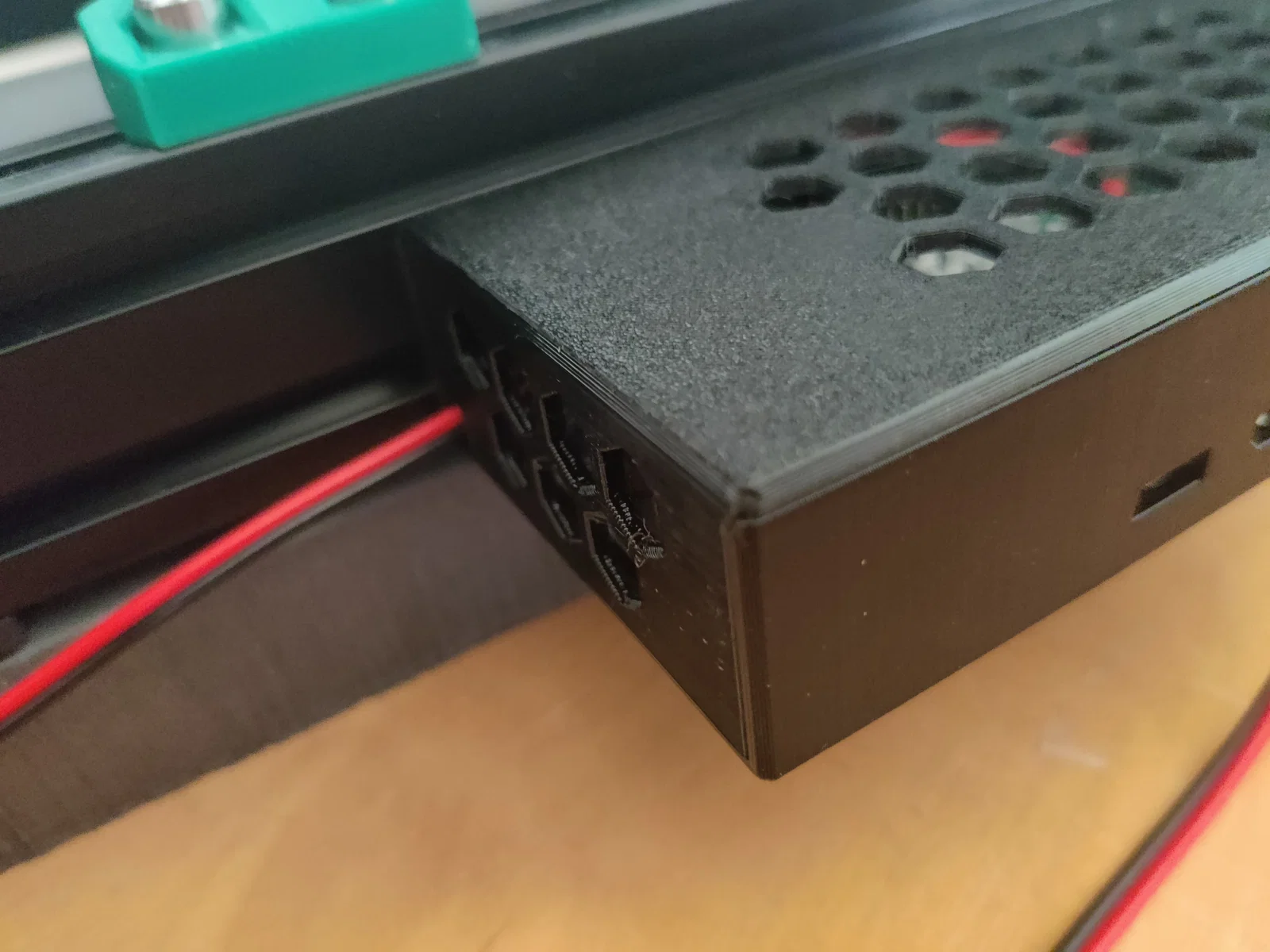

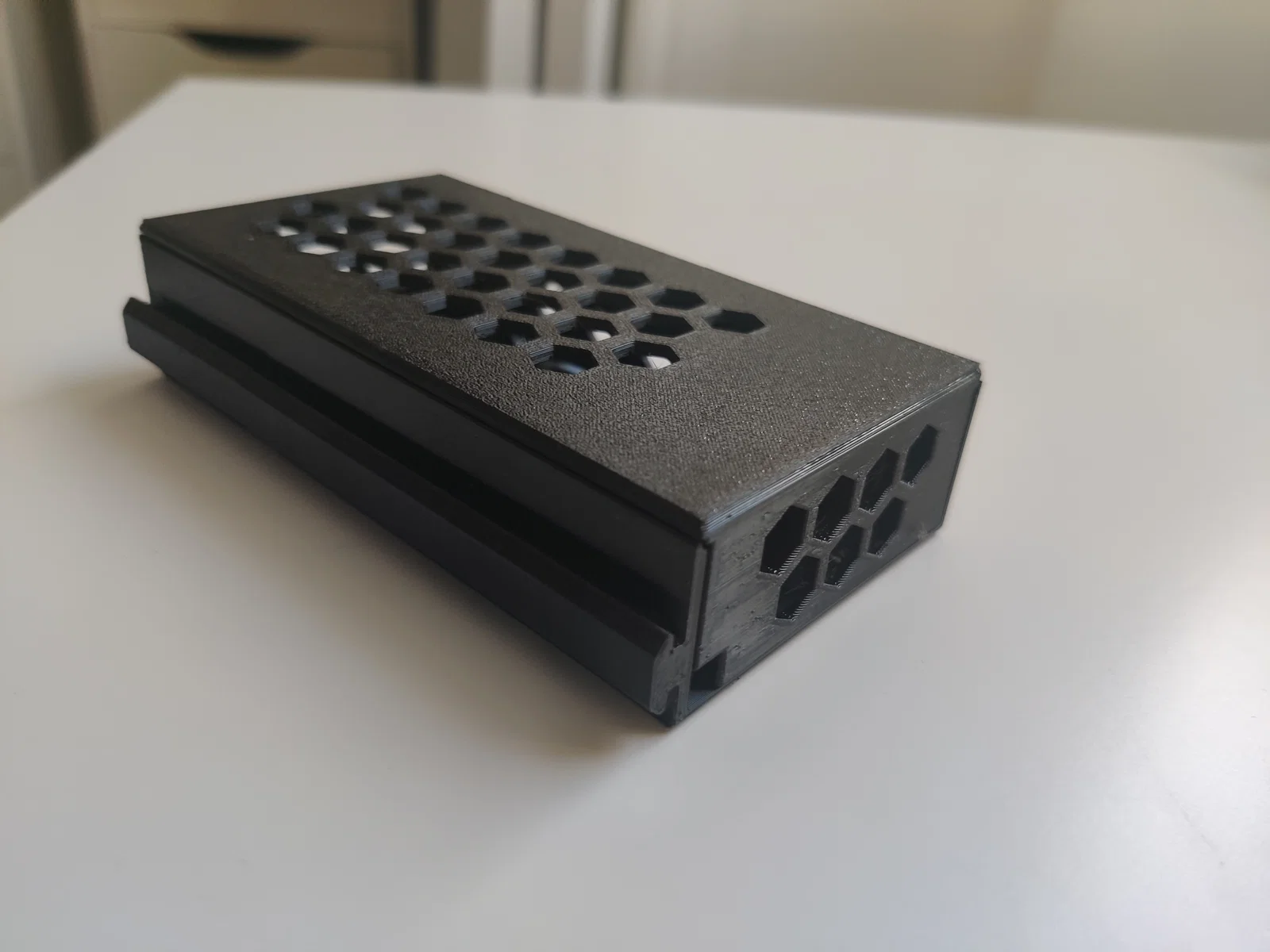

Ngàm gắn extrusion ôm rất khít với loại extrusion mình đang dùng (không phải loại V-slot) của zylTech, nhưng nếu ai cần thì mình cũng có thể làm thêm phiên bản V-slot.
Dùng vít M3x8 cho các lỗ bắt buck converter và M2.5x8 cho các lỗ bắt Pi 4. (chiều dài có thể không quá quan trọng miễn là đủ dài để bắt chắc)
