Máy ép đùn quay VDE100 cho máy in 3D

Xem video youtube để biết chi tiết.

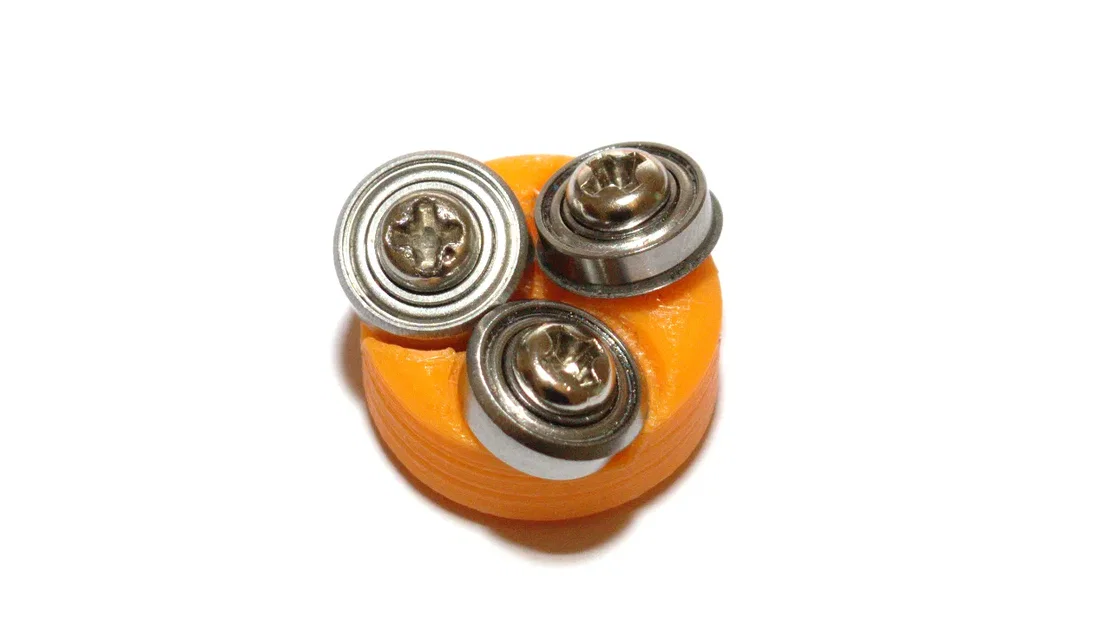

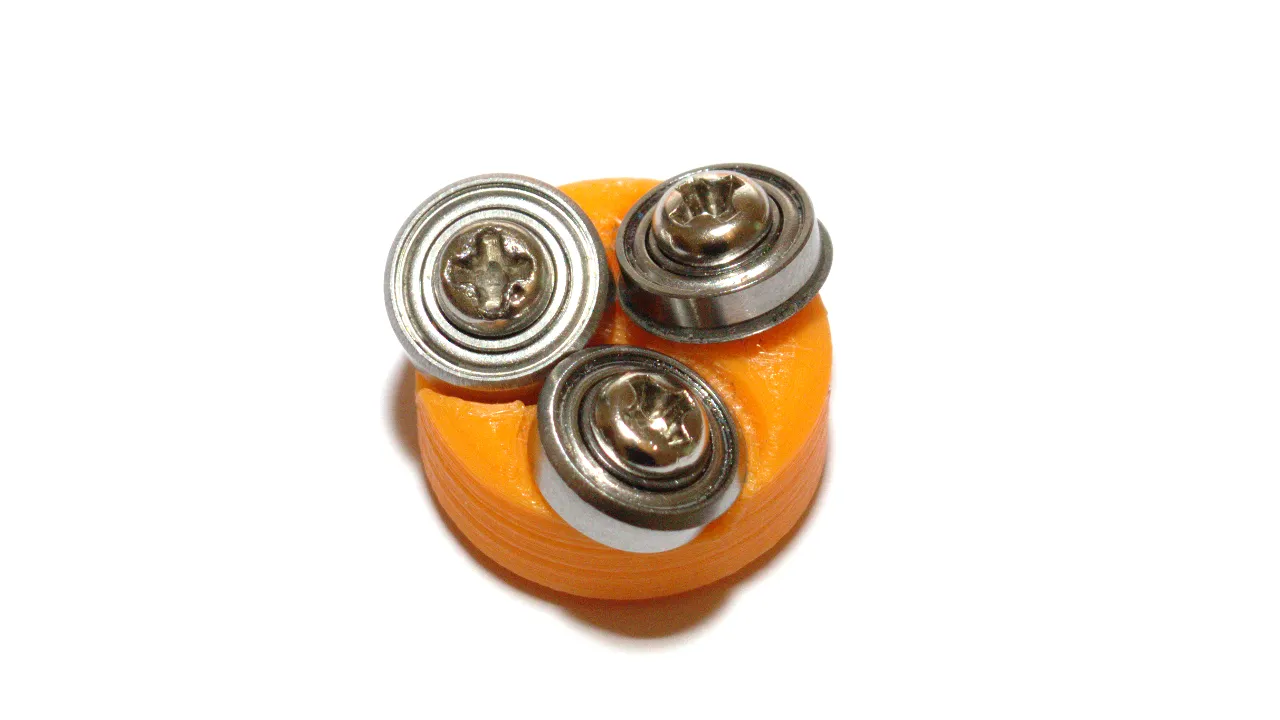

Bộ đùn yêu cầu ba hoặc sáu ổ bi MF85ZZ có mặt bích và ba hoặc sáu vít M3 chìm. Các mặt bích trên các ổ bi cần được mài đến độ đường kính 9.1mm. Ngoài ra, bạn có thể chọn ổ bi và đường kính cạnh của riêng mình và thay đổi các tham số trong tệp FreeCAD. (Rất hữu ích nếu bạn vô tình mài một cạnh quá nhỏ!)

Nếu bạn có một công cụ quay kiểu Dremel, hãy sử dụng mô hình máy mài ổ bi để xây dựng một công cụ giúp mài các ổ bi. Ngoài ra, hãy xem video youtube của tôi để biết cách đơn giản để mài chúng.

Lý tưởng nhất là các mặt bích được mài trên cả hai mặt để tạo thành hình chữ V. Thay vào đó, có thể chỉ mài mặt ngoài và tạo thành hình \| nếu sử dụng mô hình sáu ổ bi.

Hoặc mua một động cơ bước trục rỗng (chúng tôi đang làm việc với LDO để tạo ra một động cơ bước tùy chỉnh có sẵn đặc biệt cho VDE) hoặc khoan lỗ 2mm của riêng bạn. Mô hình hướng dẫn khoan có thể giúp bạn khoan lỗ.

Gắn các ổ bi bằng các vít M3 và nhấn toàn bộ cụm vào trục động cơ bước. Đối với mô hình sáu ổ bi, gắn các ổ bi lưng vào lưng.

Gắn Prusa i3 mk3

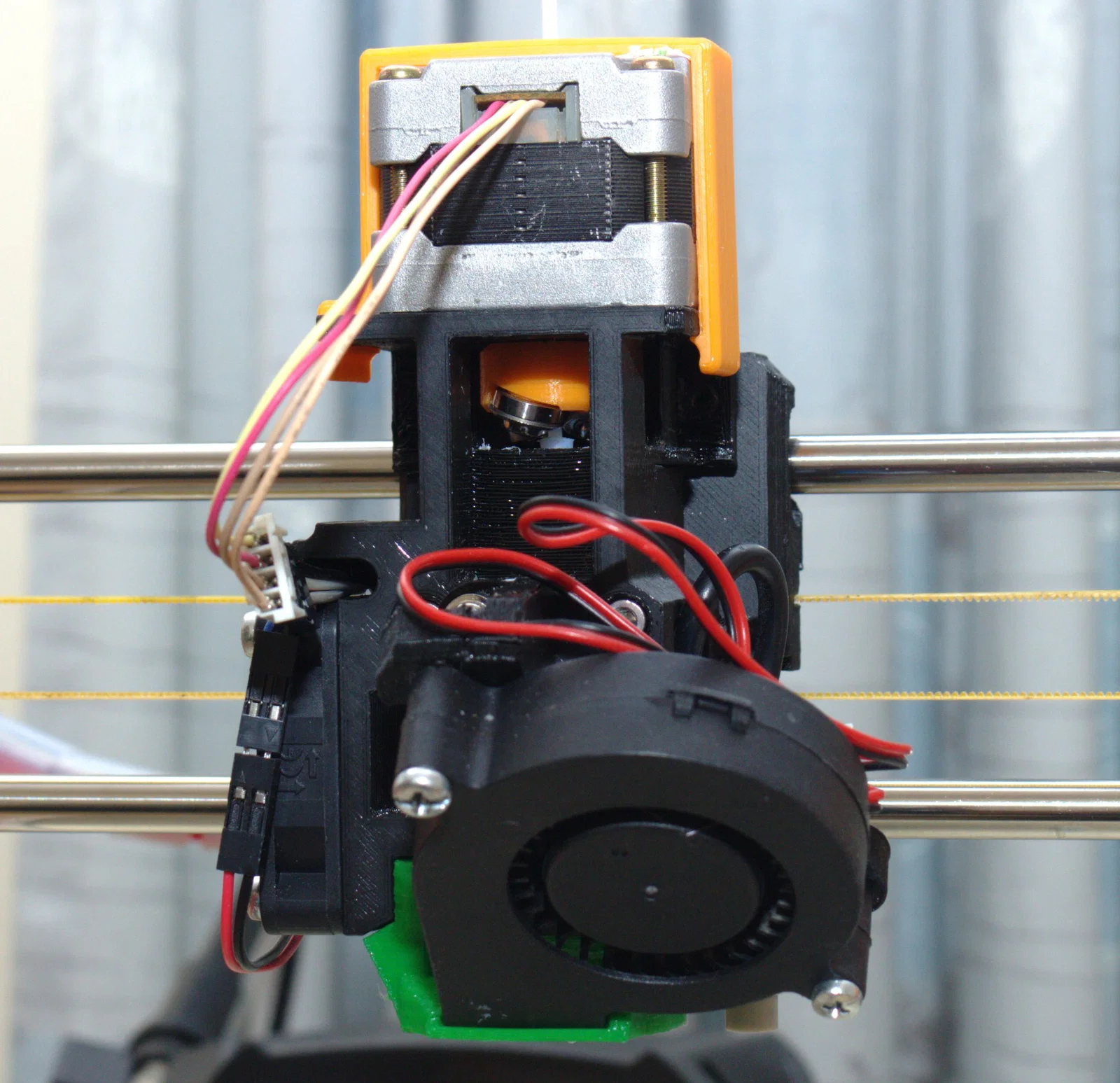

In thân bộ đùn, nắp và các phần kẹp để gắn nó lên máy in kiểu Prusa i3. (Kẹp sẽ cần điều chỉnh kích thước cho động cơ bước của bạn và khoảng cách lỗ trong phần nắp bộ đùn cũng có thể cần thay đổi.)

Di sản

Mô hình gốc của tôi Carrier-9.5.stl yêu cầu 2 ổ bi MF95ZZ và 1 ổ bi MR105ZZ và ba vít M3 nhỏ. Các ổ bi MF95ZZ có mặt bích cần được mài đến độ đường kính 9.5mm. Chúng được gắn theo hướng ngược nhau.

Tín dụng

Điều này được phát triển từ công việc của rq3, mà bạn có thể tìm thấy trên thingiverse, youtube và diễn đàn công nghệ reprap.
