Jig hàn LED tuỳ chỉnh (customisable LED soldering jig)

Tác giả GldnAlchmst_3959010

Lượt tải
193
Lượt thích
126
Lượt coi
1.574

File 4 50,1 KB

  • LED-soldering_1777553556.scadSCAD · 4 KB
  • LED-soldering-10mm_wide-left_1777553557.stlSTL · 20,6 KB
  • LED-soldering-10mm_wide-straight_1777553558.stlSTL · 5 KB
  • LED-soldering-10mm_wide-right_1777553559.stlSTL · 20,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#355098
Danh mục
DIY
Ngày đăng

Mô tả

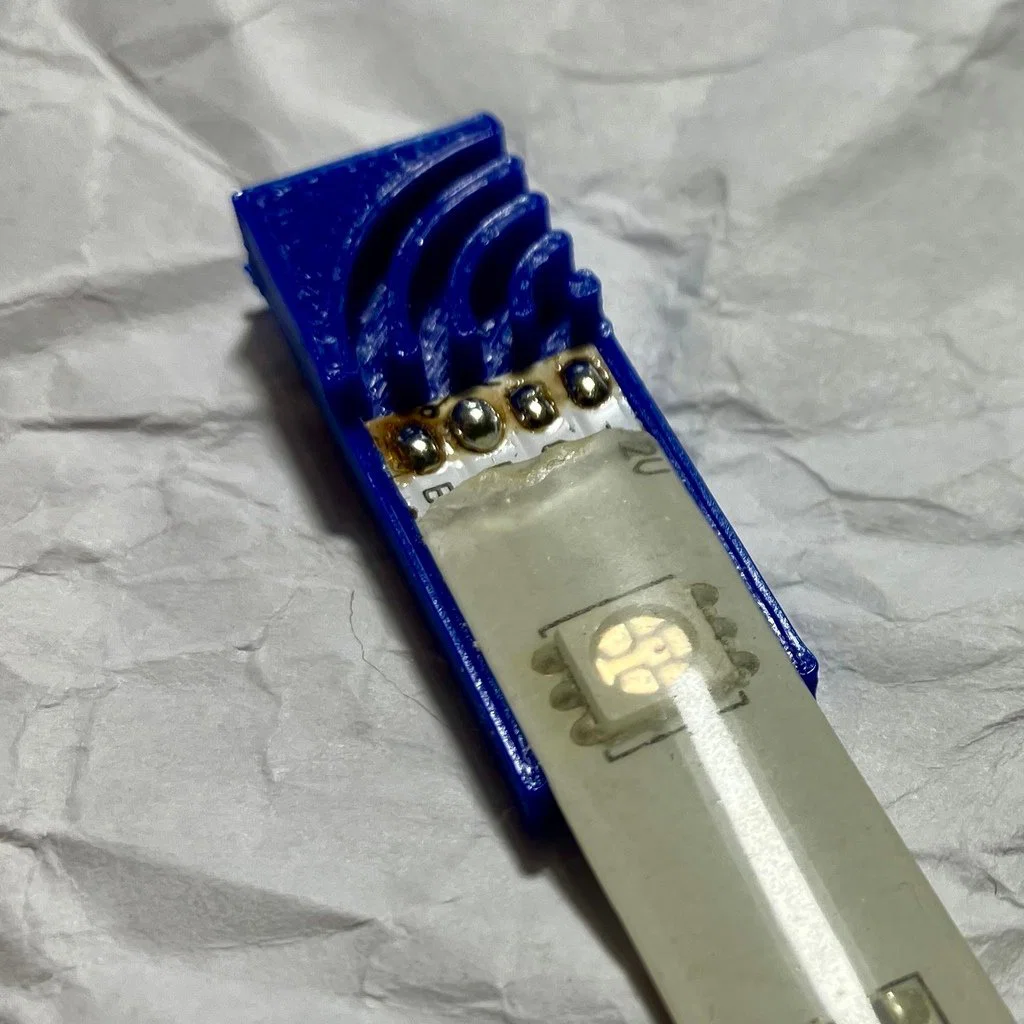

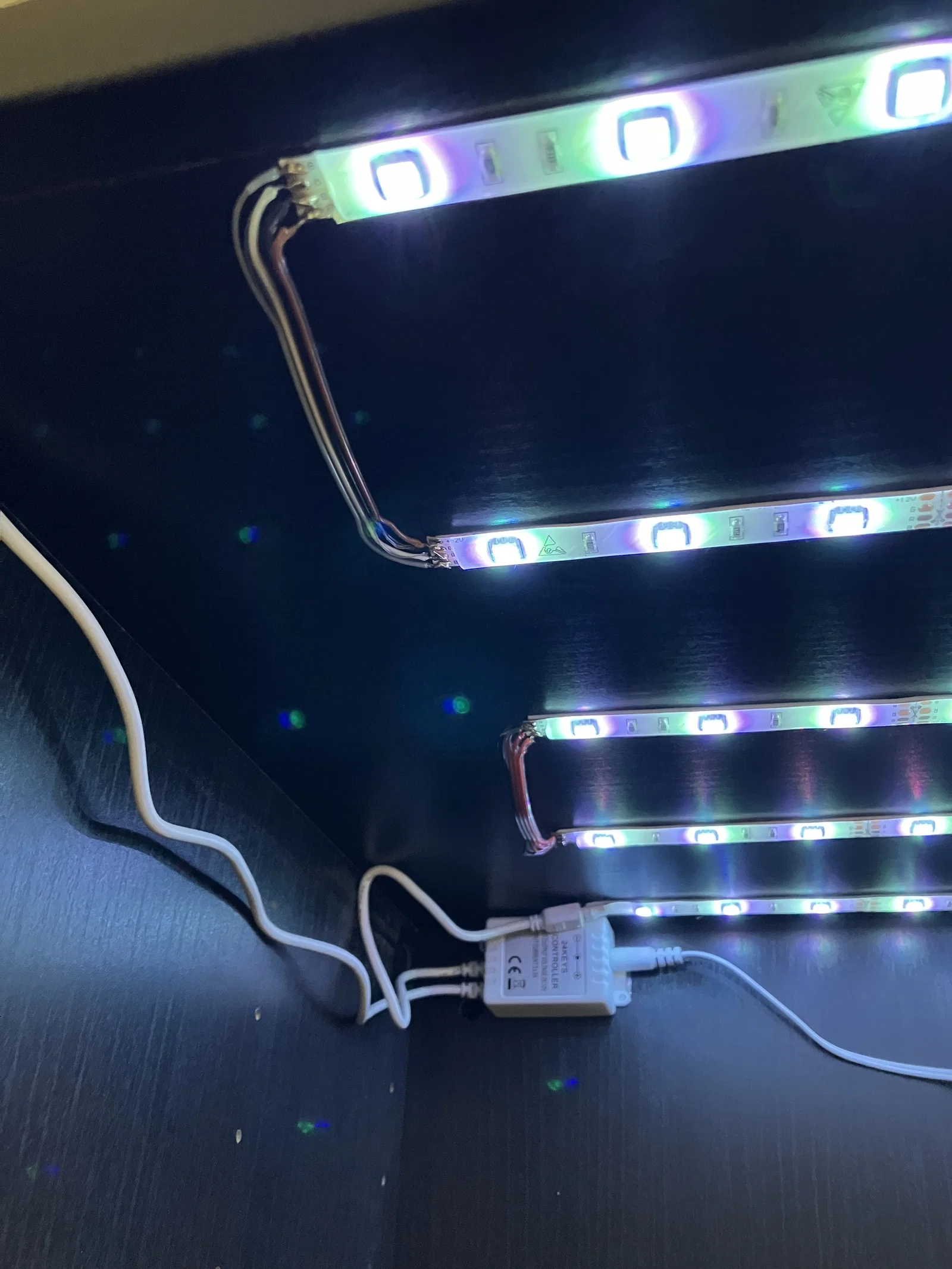

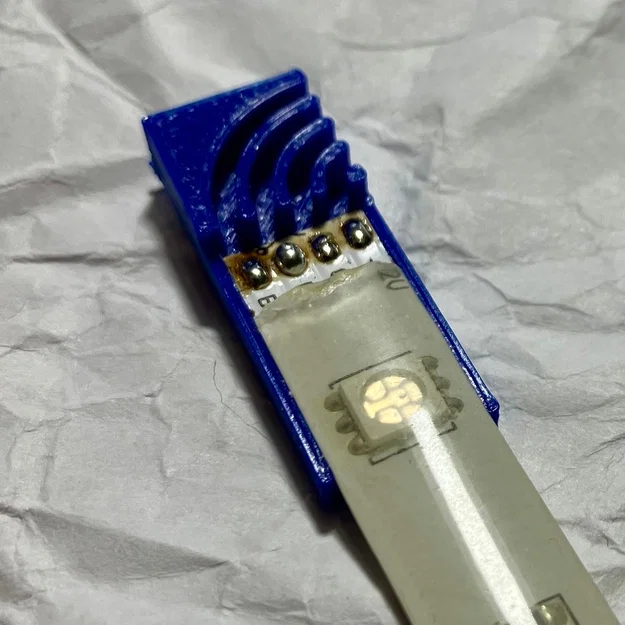

Khi dùng LED strip để chiếu sáng tủ trưng bày, thường người ta sẽ gắn theo kiểu zig-zag cho đẹp. Cái jig này giúp bạn hàn dây ribbon nối giữa các đoạn strip một cách dễ dàng, với một hoặc hai góc 90°, nhìn dây đi gọn gàng, sạch sẽ.

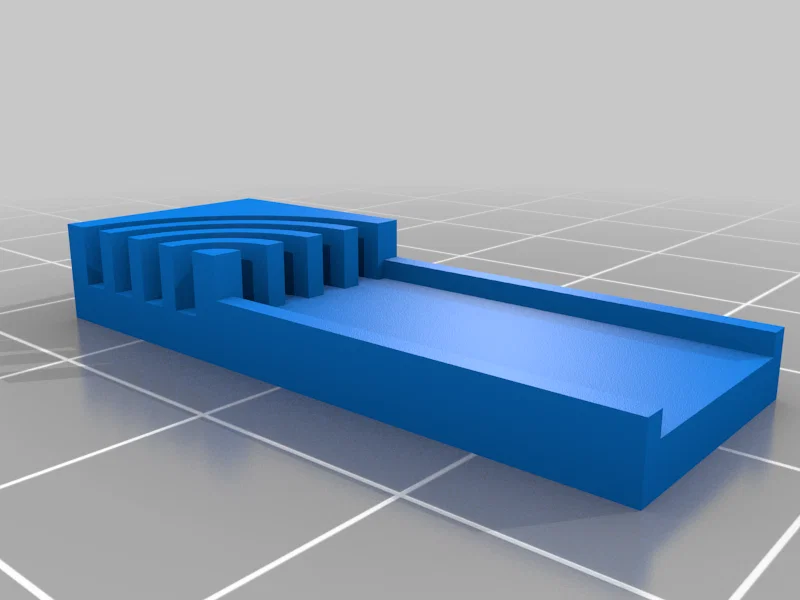

Vì mình đoán sẽ có nhiều người cần thiết kế hơi khác nhau, nên mình làm một model có thể tuỳ chỉnh trong OpenSCAD: bạn đổi được số lượng pin cũng như bề rộng của LED strip.

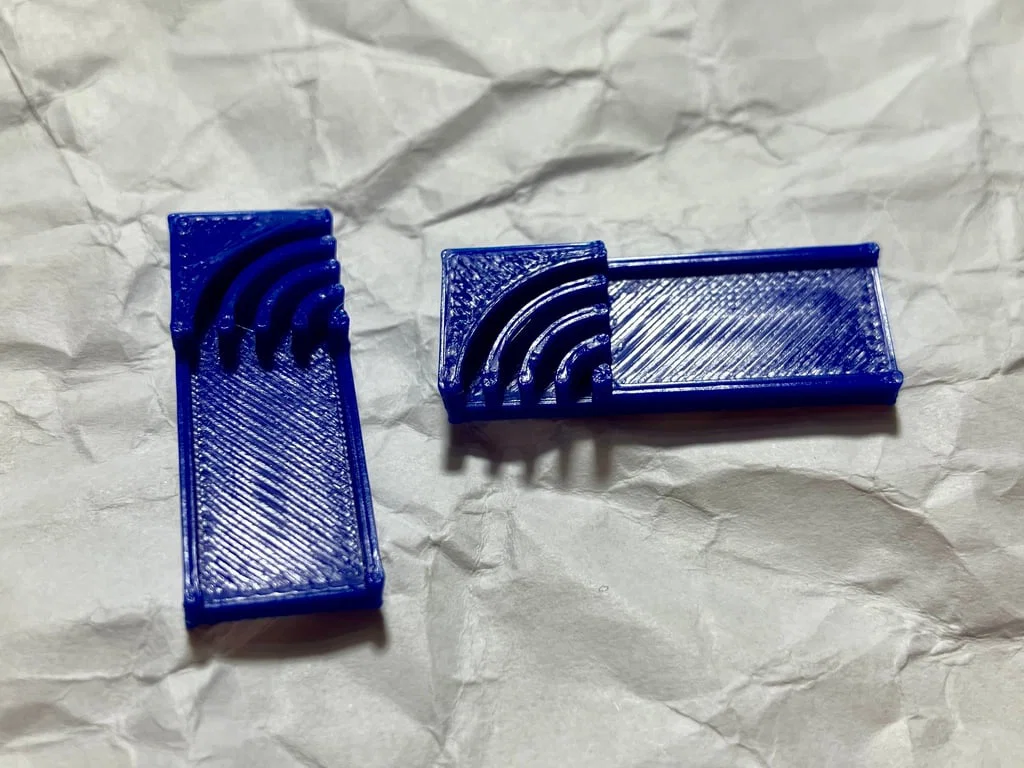

Nếu bạn cần bẻ theo hướng ngược lại, vui lòng mirror file STL trong phần mềm slicer của bạn.

Thông số có thể chỉnh:

  • number: số lượng dây cần trong jig
  • width: bề rộng của LED strip; bề rộng tổng của cả jig sẽ rộng hơn 2mm;
  • length: tổng chiều dài của jig
  • wire width: bề rộng các rãnh dành cho dây
  • length_straight (mới): thêm một đoạn thẳng sau chỗ bẻ
  • mirrored (mới): đặt 1 để tạo jig có dây bẻ sang phải thay vì sang trái (để 0)
  • straight_only (mới): đặt 1 để tạo jig cho các ca hàn mà dây đi thẳng; lúc đó chiều dài các rãnh thẳng sẽ là: width + length_straight + bề dày của hai vách ngoài (2)

Các lỗ/rãnh cho dây trong jig sẽ được phân bố đều theo chiều dài của LED strip. Lưu ý: nếu (số dây) nhân (wire-width) lớn hơn bề rộng LED strip thì model sẽ không còn dùng được nữa.

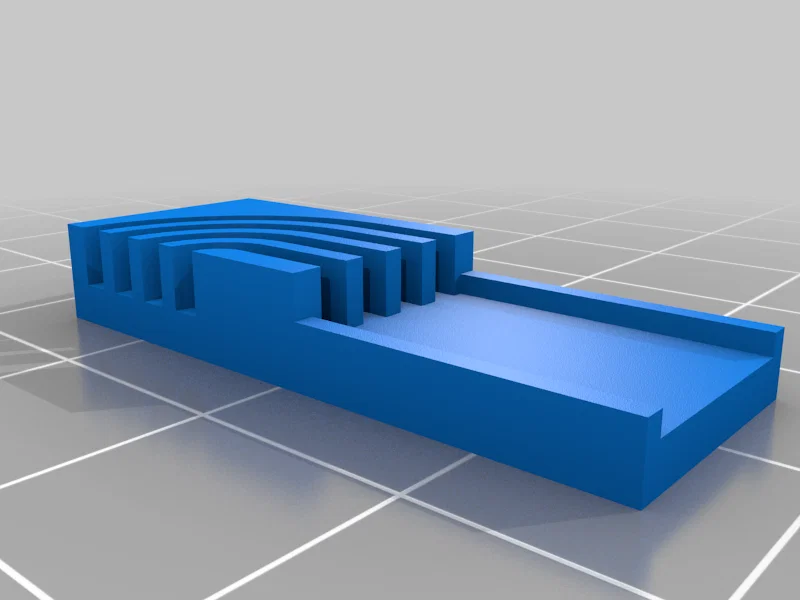

Cập nhật: cái rãnh cực ngắn để giữ dây ở phía trong của chỗ bẻ làm cho việc hàn hơi khó. Bạn có thể dùng một đoạn thẳng (tham số: length_straight) để thêm đoạn thẳng sau chỗ bẻ, giúp hàn dễ hơn.

Category: Electronics
