Khớp nối tiện dụng cho gỗ 25 x 25 mm (3 loại)

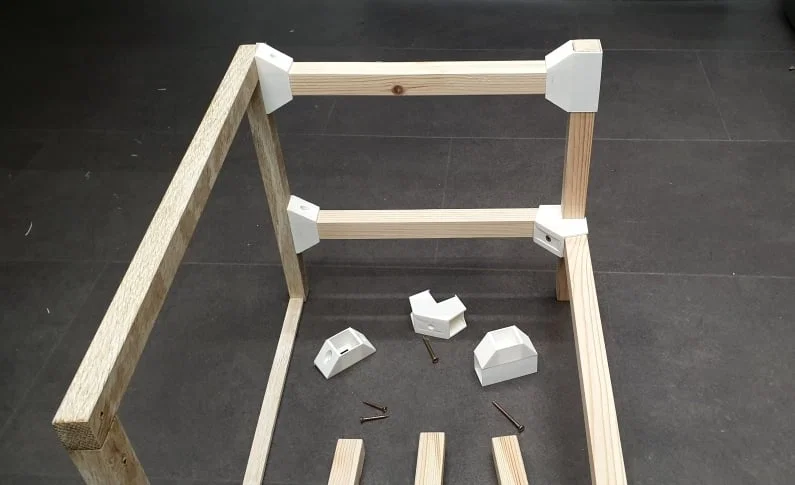

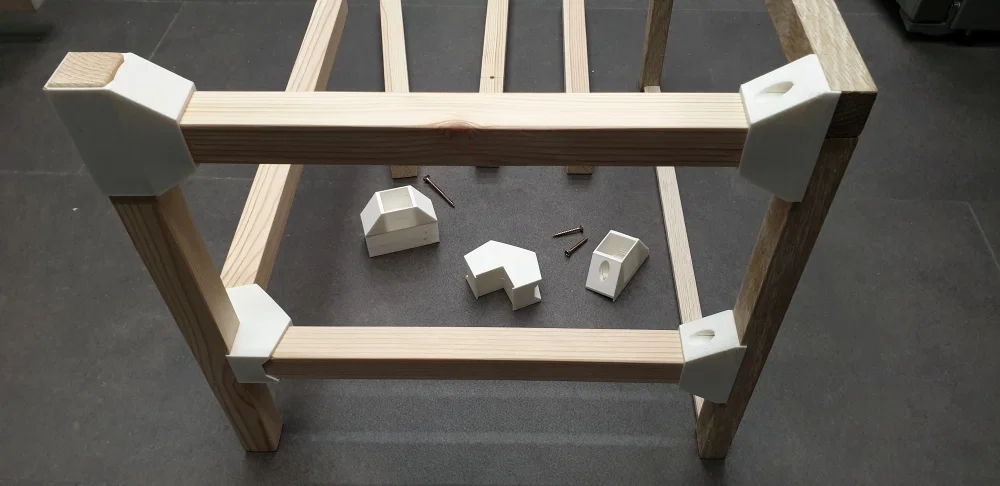

Một vài khớp nối góc 90 độ tiện dụng cho gỗ bào 25 x 25 mm.

Làm mối ghép vuông mà không cần tay nghề hay keo, ráp và tháo ra cũng dễ.

Có thể bạn sẽ scale lên/xuống chút để dùng cho kích thước khác, nhưng mình chưa thử.

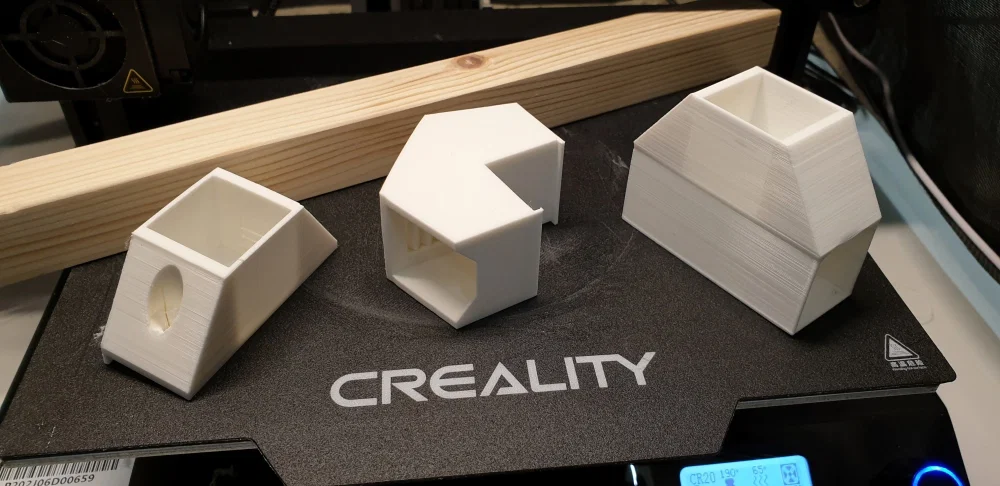

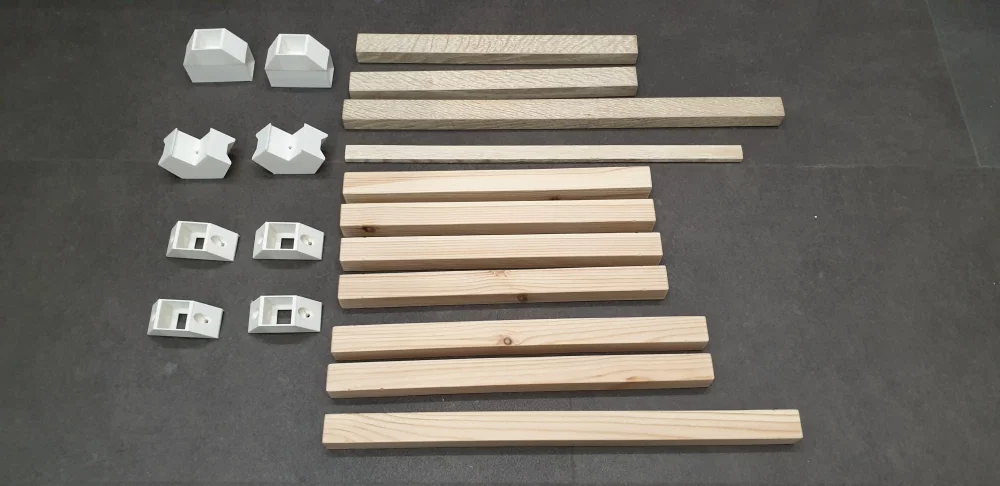

Có 3 loại đi kèm:

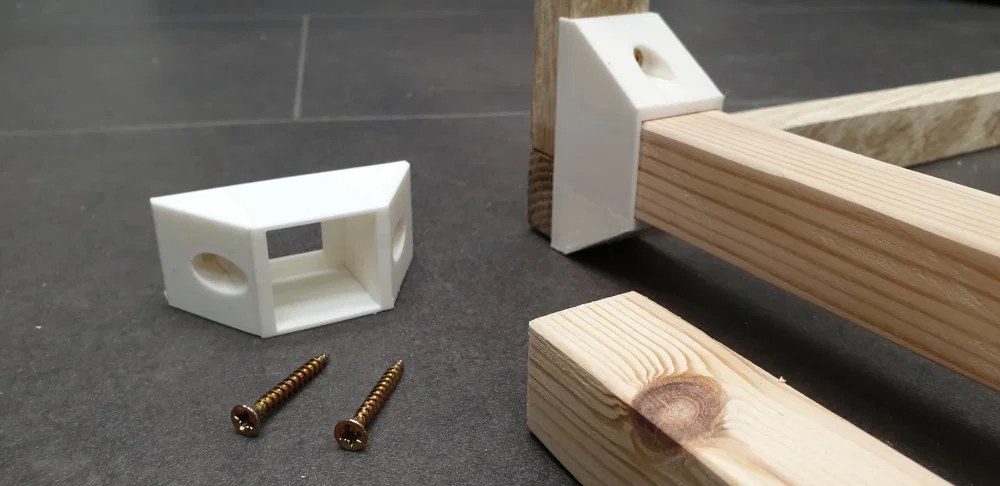

• Tee25x25 (mối ghép chữ T, một thanh tì đầu vào thanh kia)

Mối này cần khoan một lỗ clearance xuyên qua thanh “chạy” (running timber): sau đó vít sẽ tự taro vào thớ đầu (endgrain) của thanh tì (butting timber).

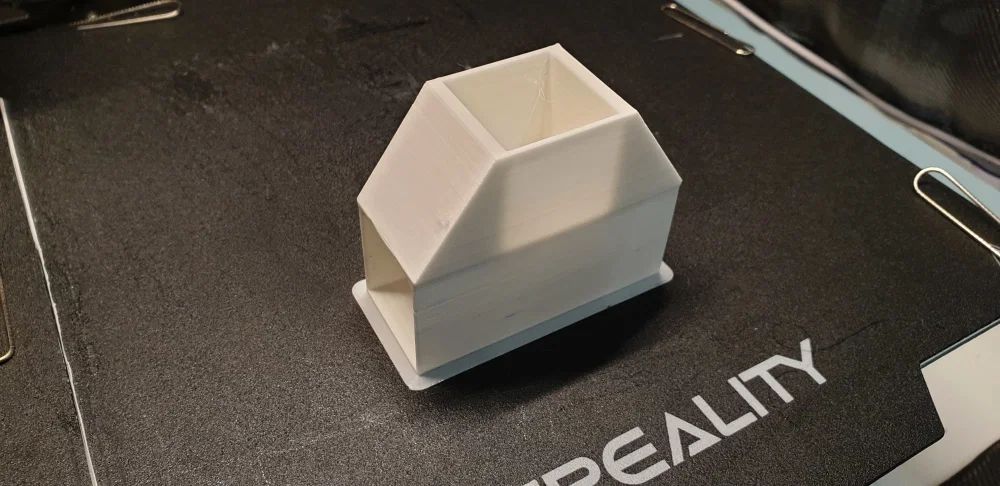

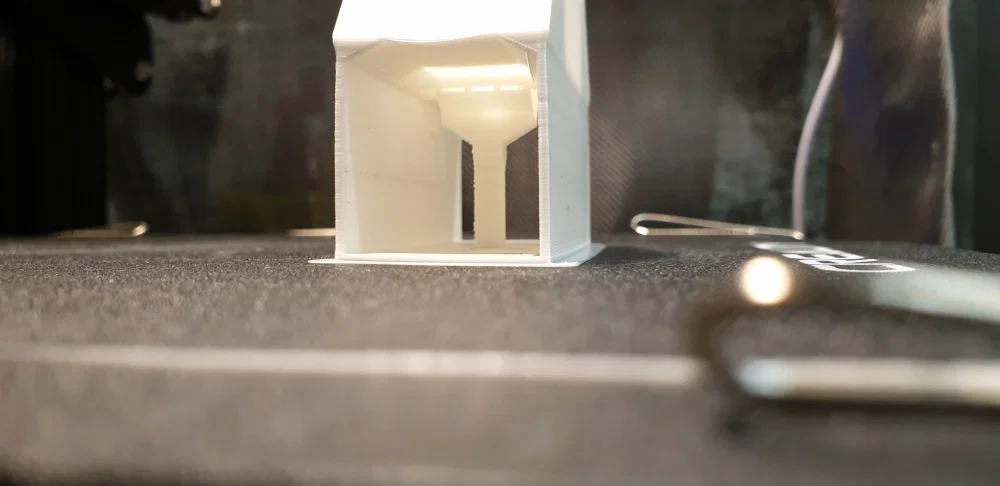

Lưu ý món này có kèm một phần support được dựng sẵn, cần gõ/bẻ bỏ trước khi dùng.

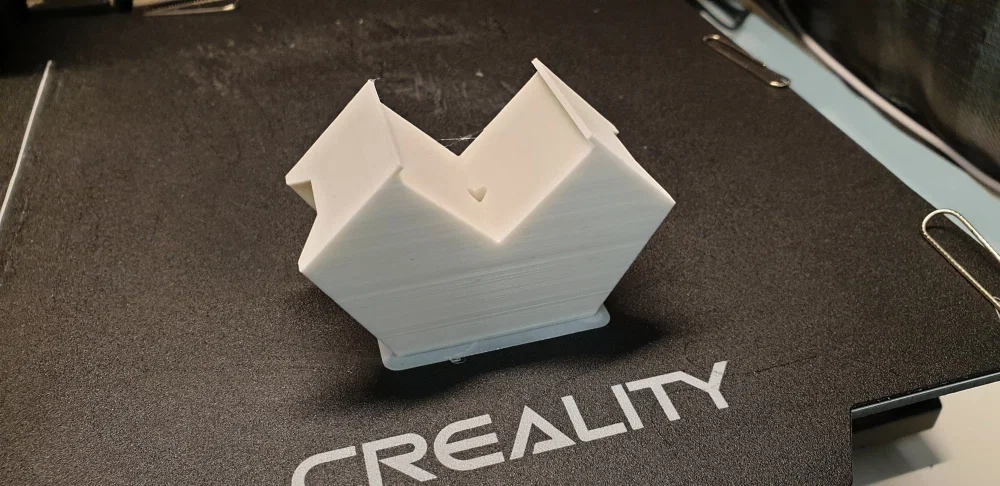

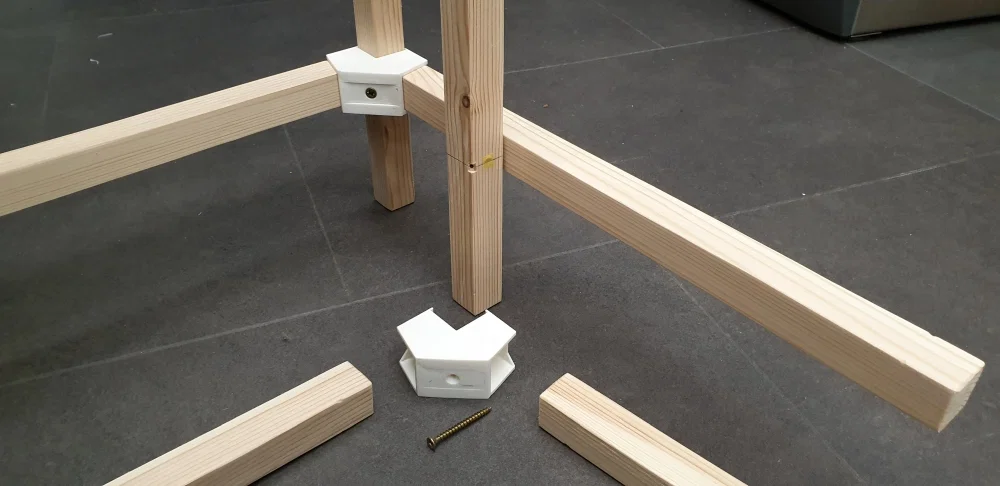

• TripleCorner25x25x25 (hai thanh tì vào một thanh thứ ba, tất cả vuông góc)

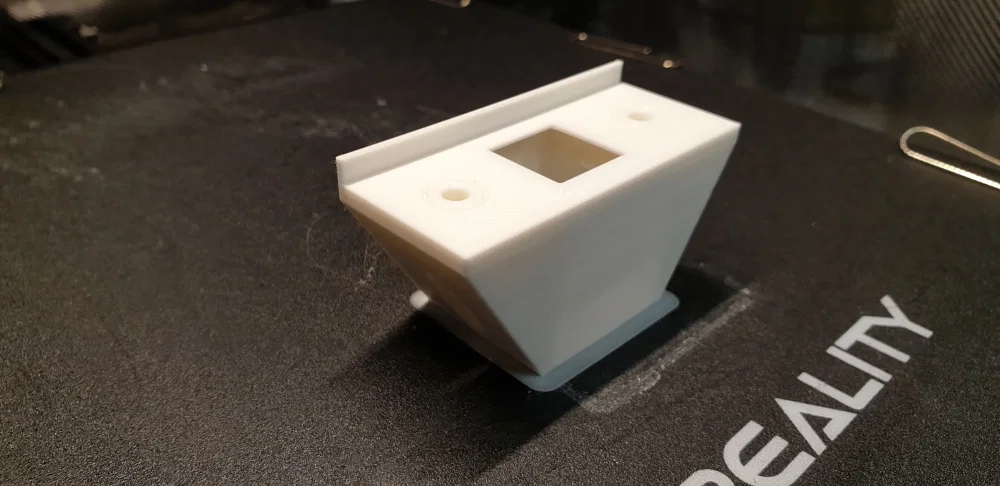

Mối này dùng một con vít theo góc 45 độ, và phải siết vào cạnh của thanh “chạy” (running timber). Nên dũa một mặt phẳng nhỏ chỗ này và khoan lỗ mồi (pilot hole) (xem hình).

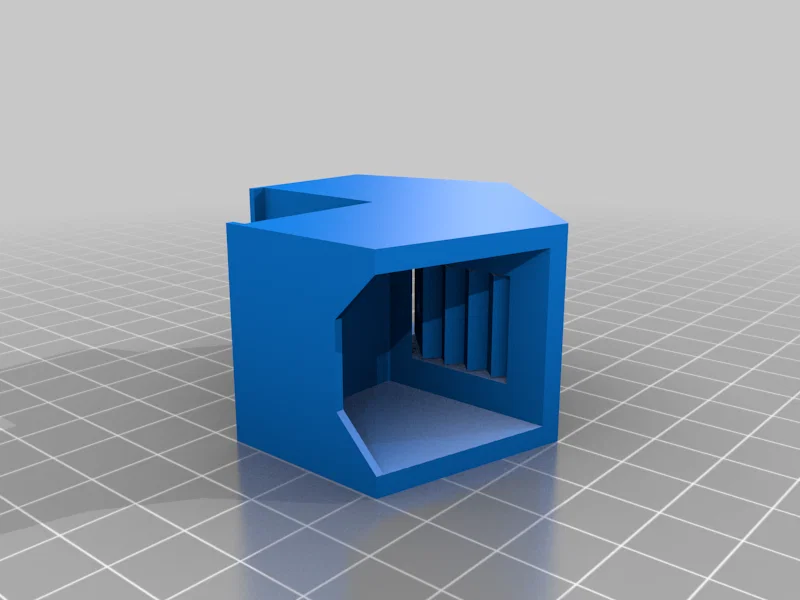

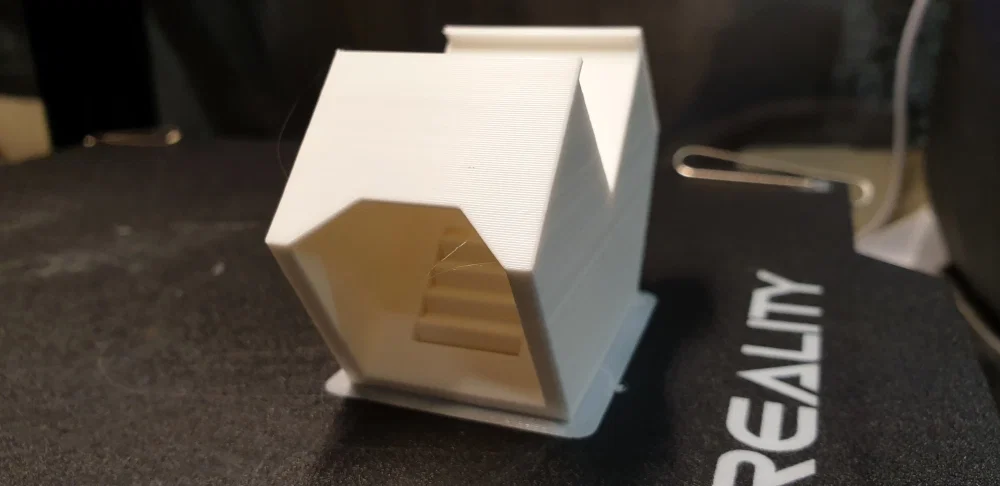

Khớp có các gờ kẹp (grips) giấu bên trong để giữ chặt các thanh tì khi siết vít.

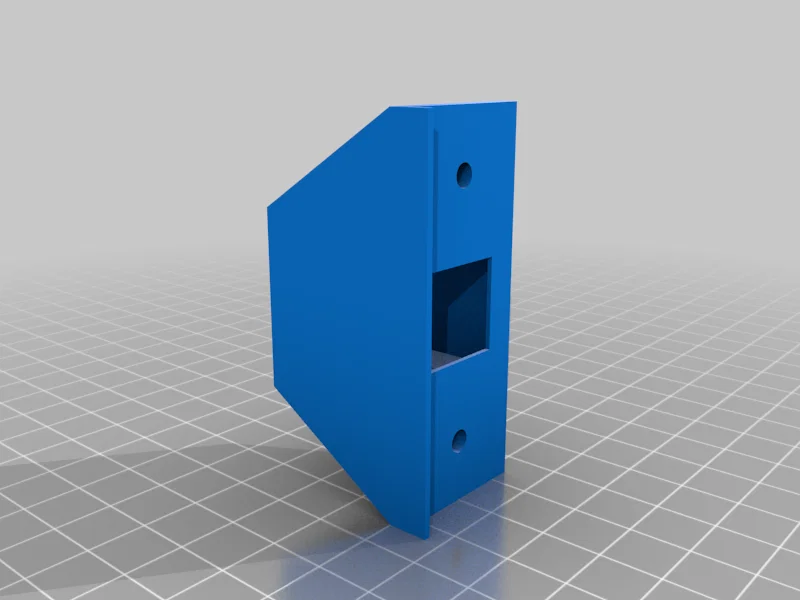

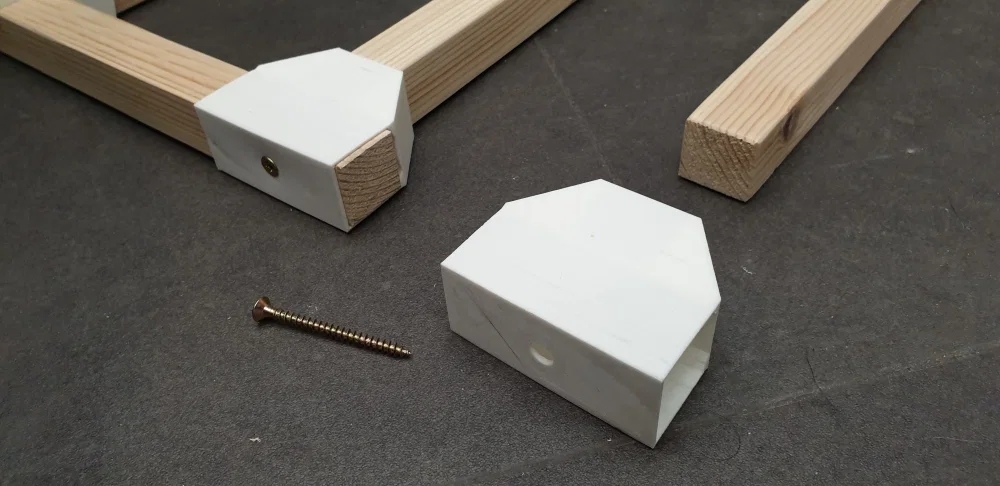

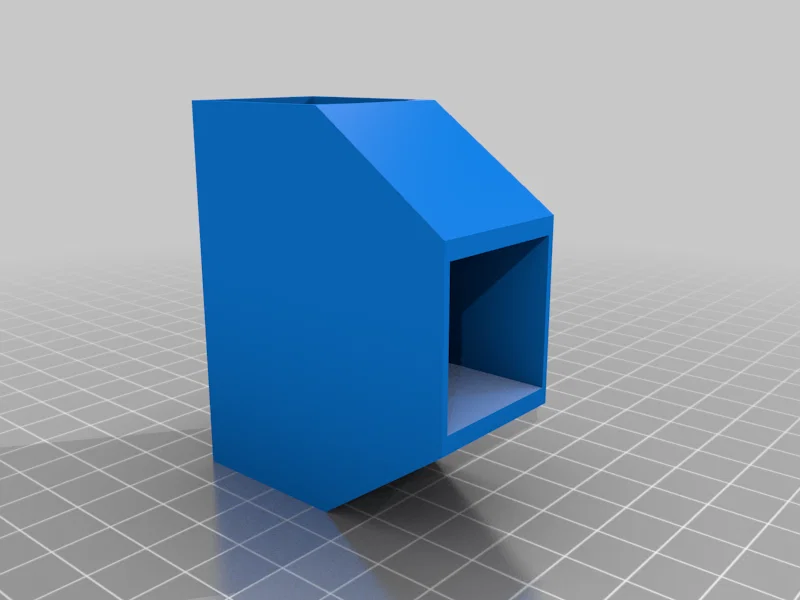

• Tee25toFace (mối ghép chữ T, một thanh tì vào một tấm/chi tiết trang trí và vít được giấu phía sau)

Khớp có các gờ kẹp (grips) giấu bên trong để giữ thanh tì khi siết vít.

THÔNG BÁO AN TOÀN:

Các khớp này ổn cho ứng dụng nhẹ, nhưng không chắc bằng mộng ghép đúng chuẩn và không được dùng ở nơi mà nếu hỏng có thể gây chấn thương.

Có kèm file nguồn FreeCAD
