Nắp hũ khóa số (Combination lock)

Cách sử dụng

Ổ khóa này dùng cho loại nắp hũ lug 63-2030, đây là loại nắp phổ biến nhất cho hũ mứt ở nước mình.

Ổ khóa có thể lắp trực tiếp lên hũ mà không cần dùng nắp gốc.

Về mô hình

Mô hình này được lấy cảm hứng từ thiết kế ổ khóa trong video (525) Soviet Car Gas Cap Lock Decoded của LockPickingLawyer.

Mình thiết kế cái này với hai mục tiêu chính:

1. Để tự thử thách giải mã (cho vui).
2. Cải tiến vài điểm mà mình nghĩ ra khi xem video đó (thấy hay quá mà mình lại có máy in 3D nên làm luôn...).

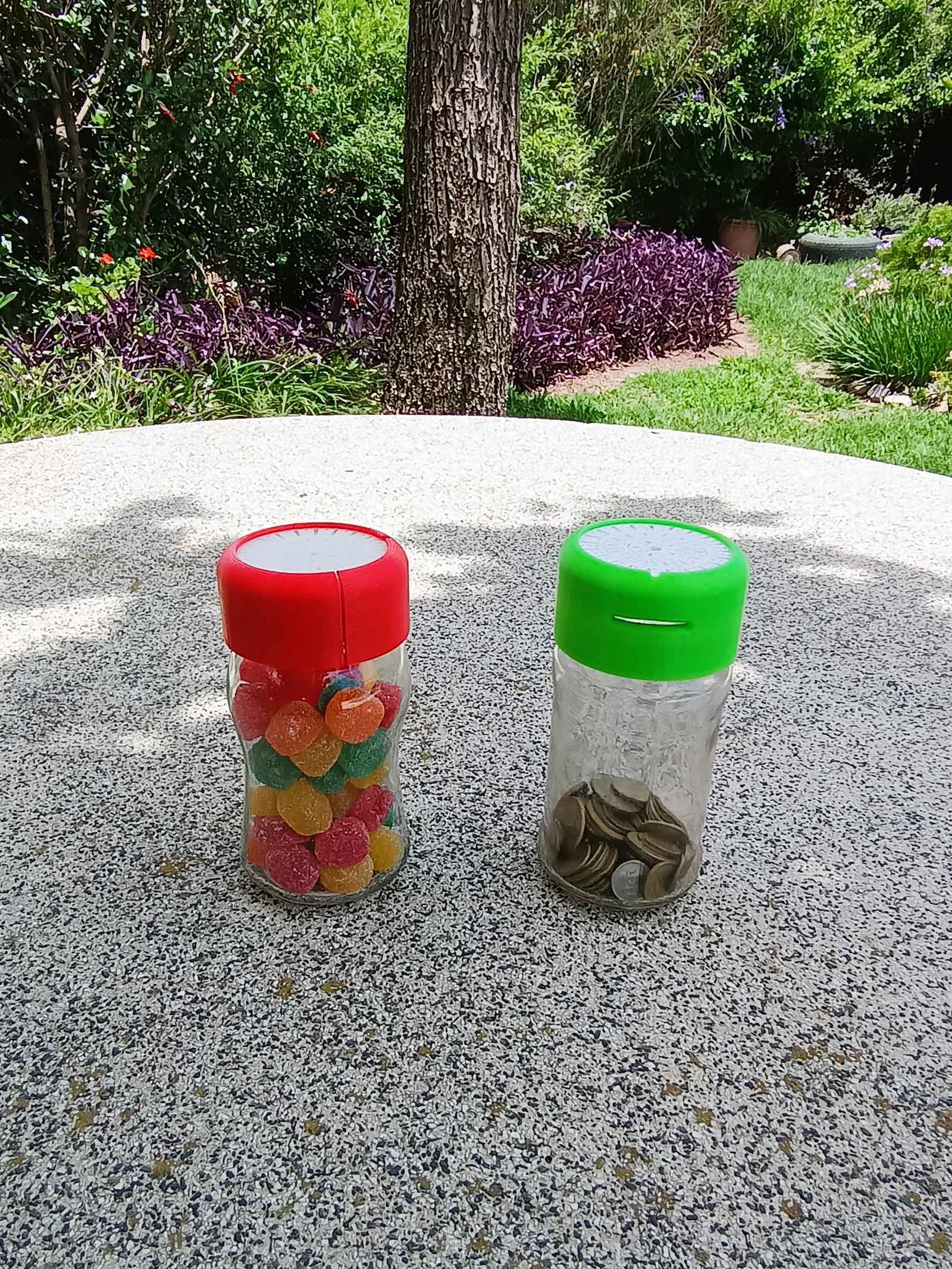

Để thiết kế này có tính ứng dụng sau khi chơi chán, mình đã làm cho nó vừa vặn với nắp hũ mứt tiêu chuẩn như trong hình. Vì mình đã dồn khá nhiều tâm huyết vào ổ khóa đồ chơi này (và rất ưng ý kết quả cuối cùng) nên quyết định chia sẻ cho mọi người. Mình coi đây là thiết kế gốc vì đã bổ sung nhiều cải tiến (đặc biệt là khả năng đổi mã, cộng thêm một vòng xoay phụ).

Một vài ứng dụng của bản in này:

• Để cất giữ những món đồ nhỏ (kẹo, tiền lẻ hoặc bất cứ thứ gì vừa với hũ).
• Để tập tành mở khóa đối với loại ổ này.
• Để làm quà tặng, bắt người nhận phải giải mã mới mở được.

Lưu ý rằng khóa này khá dễ để giải mã và được làm bằng nhựa (về cơ bản là đồ chơi), nên bạn không nên dùng để bảo vệ những thứ thực sự quan trọng. Như đã nói, chỉ nên để kẹo hay tiền lẻ thôi nhé.

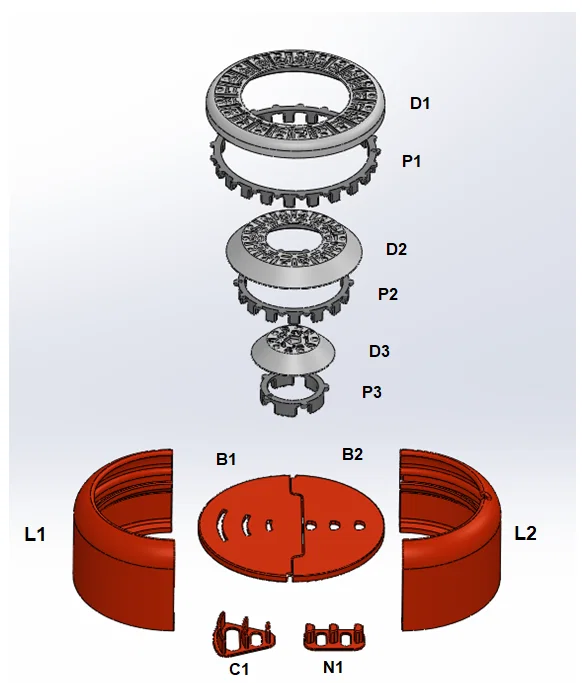

Danh sách linh kiện

D1 – Vòng xoay 1 v1.0 D2 – Vòng xoay 2 v1.0 D3 – Vòng xoay 3 v1.0 P1 – Chốt - Vòng xoay 1 v1.0 P2 – Chốt - Vòng xoay 2 v1.0 P3 – Chốt - Vòng xoay 3 v1.0 L1 – Nắp v2.0 B1 – Đế v1.0 C1 – Ngàm cong v1.0 L2 – Nắp 2 v2.0 B2 – Đế 2 v1.0 N1 – Chốt khóa v1.0

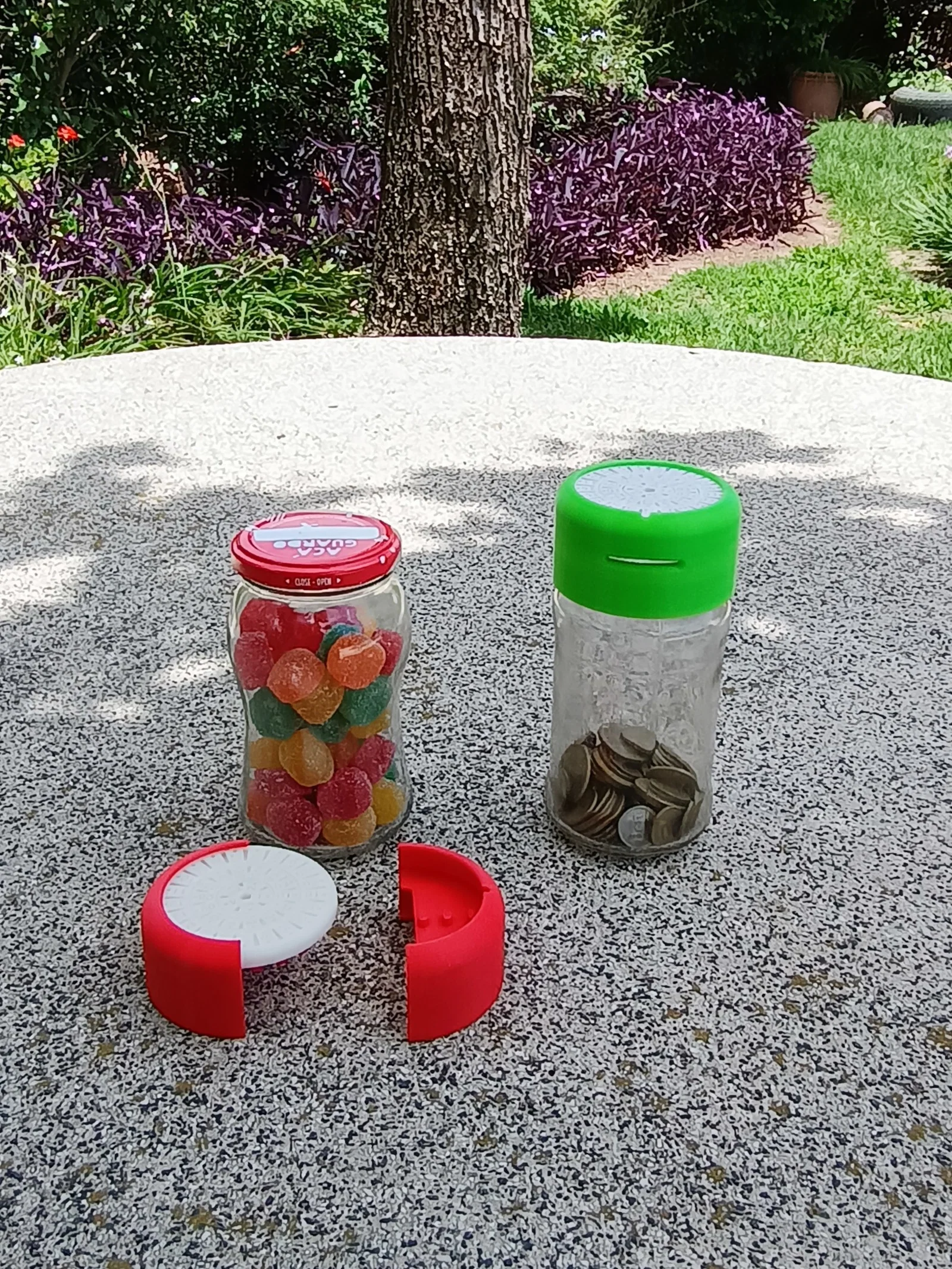

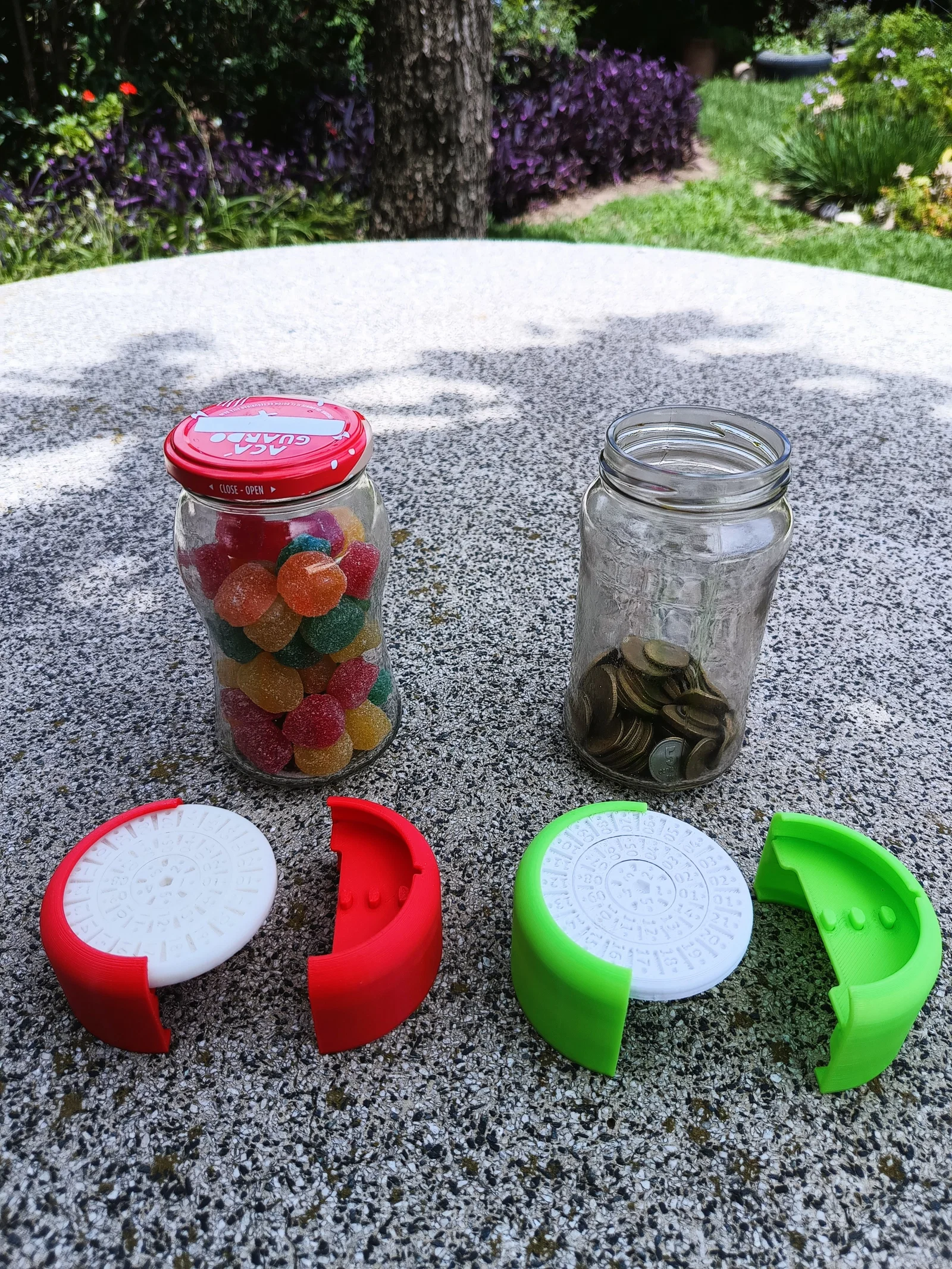

Có một phiên bản cho các nắp (Lid 3 v2.0 và Lid 4 v2.0) có khe hở để bỏ tiền xu vào, tránh việc phải dùng mã mỗi khi muốn cất tiền.

Các bước lắp ráp vẫn như cũ.

Các bước lắp ráp

Bước 1: Lắp ráp phần đế

Lắp phần đế bằng cách nhét các chốt (N1) và các ngàm cong khóa (C1) vào các đế tương ứng (B1 và B2).

Các bước thực hiện:

1.a Linh kiện: B1 và C1

1.b Linh kiện: B1 và C1

1.c Linh kiện: B2 và N1

1.d Linh kiện: B2 và N1

Bước 2: Chọn mã cho ổ khóa

Lắp các vòng xoay bằng cách chèn các bánh xe chốt tương ứng.

Chọn mã: Mỗi bánh xe chốt (P1, P2 và P3) có một lỗ nhỏ để xác định cổng mở. Bằng cách căn chỉnh lỗ này với một con số, số đó sẽ trở thành một phần của mã. Bạn cần làm tương tự cho cả ba vòng xoay (D1, D2 và D3).

Các bước thực hiện:

2.a Linh kiện: D1 và P1

2.b Linh kiện: D1 và P1

2.c Linh kiện: D2 và P2

2.d Linh kiện: D2 và P2

2.e Linh kiện: D3 và P3

2.f Linh kiện: D3 và P3

Bước 3: Lắp ráp một nửa phần nắp hũ

Lắp nửa phần chứa chốt khóa.

Ở bước này, đế chứa các chốt (B2) được chèn vào nửa nắp có rãnh ở giữa (L2). Cách làm là căn chỉnh rãnh trên đế với đường rãnh bên trong của nửa nắp như hình dưới, sau đó xoay đế cho đến khi nó chạm điểm chặn ở phía đối diện.

Các bước thực hiện:

3.a Linh kiện: B2 và L2

3.b Linh kiện: B2 và L2

3.c Linh kiện: B2 và L2

Bước 4: Sắp xếp các vòng xoay

Sắp xếp các vòng xoay (D1, D2 và D3) bằng cách đặt chúng vào đế (B1) cùng với các ngàm cong như hình dưới. Các vòng xoay sẽ nằm tựa lên đế.

4.a

4.b

4.c

4.d

Bước 5: Lắp ráp nửa còn lại của nắp hũ

Chèn đế (B1) đã lắp các vòng xoay vào rãnh của nửa nắp (L1) không có điểm gờ. Quy trình tương tự như bước 3, chỉ khác là bạn cần để các vòng xoay nằm trên đỉnh đế khi xoay qua rãnh cho đến khi chạm vào điểm chặn.

Các bước thực hiện:

5.a

5.b

5.c

Cách sử dụng ổ khóa

Ổ khóa hoạt động bằng cách căn chỉnh mã đã chọn (xem lại bước 2) với rãnh trên một trong hai nửa nắp (L2). Khi làm vậy, các cổng mở sẽ thẳng hàng với các chốt (N1), cho phép tách hoặc gắn hai nửa lại với nhau.

Ví dụ, nếu mã là 1 – 01 – 01, ba vòng xoay cần được căn chỉnh thẳng hàng với rãnh như hình dưới.

Để đổi mã, bạn cần lặp lại bước 5, 4 và 2 theo thứ tự ngược lại, chọn mã mới và lắp ráp lại từ đầu.

Vấn đề về dung sai

Nếu xoay các vòng xoay bị rít, bạn có thể in lại các bánh xe chốt (P1, P2 và P3) với kích thước giảm đi một chút trong máy in (chỉ giảm theo chiều cao/trục Z).
