Adaptor Afterburner cho Ender3 V2

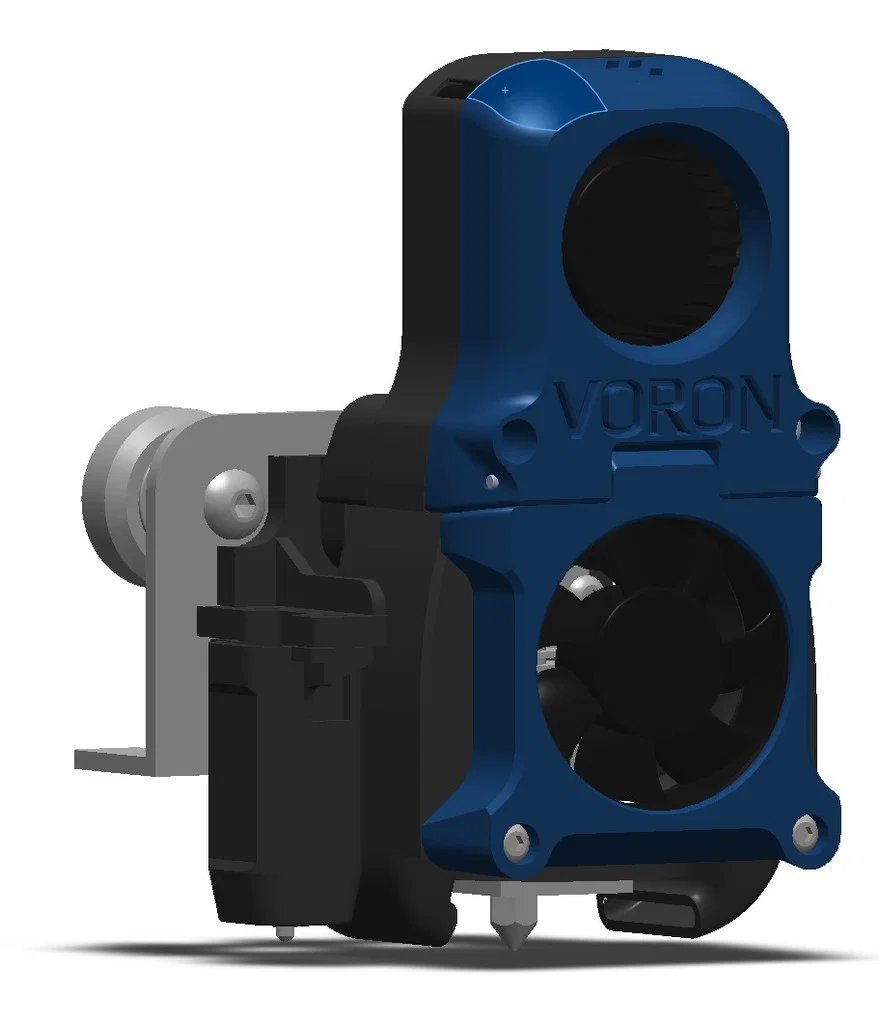

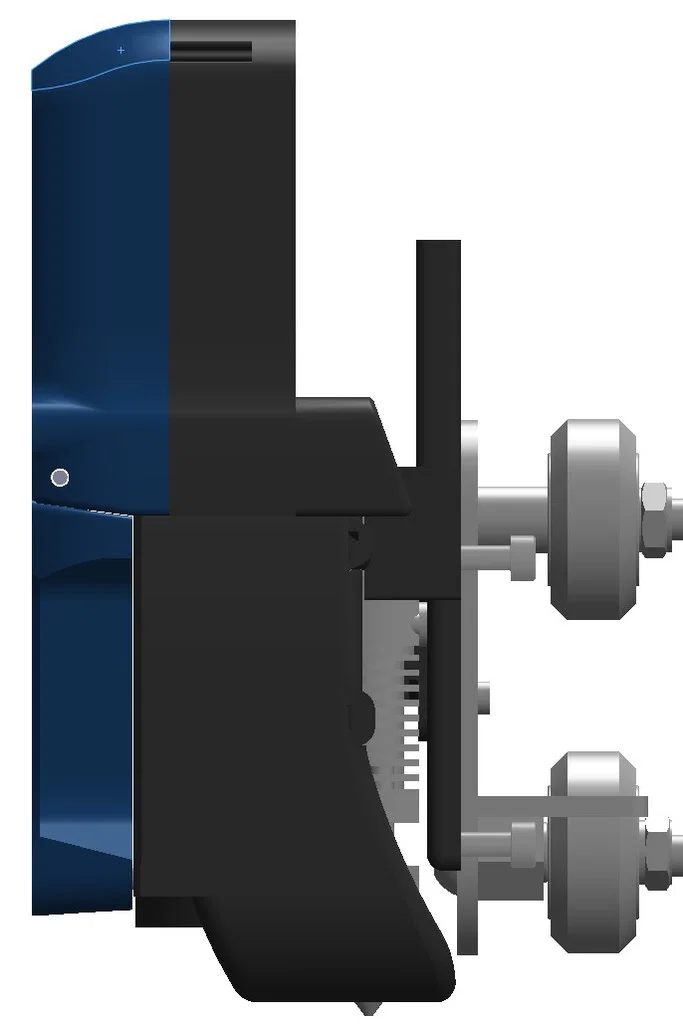

Mình tìm một giải pháp nhìn gọn gàng, dễ tiếp cận để bảo trì, làm mát mạnh hơn cấu hình stock và hệ duct thoáng cho Ender3V2 chạy Klipper. Mẫu này nhìn ổn và thực tế đang đáp ứng mấy tiêu chí đó. Điểm cộng lớn là có thể dùng phần lớn linh kiện Afterburner stock và các mod khác. Thay đổi chính là mình gộp cái bracket đỡ dạng 2 mảnh thành 1 mảnh cho cứng cáp hơn, vẫn hướng tới lắp đơn giản. Cuối cùng thì đúng là phải nới hotend ra chút để lắp vừa—khá dễ làm—nhưng khi lắp xong thì rất chắc, và có thể để nguyên tại chỗ trong khi những phần khác tháo ra để bảo trì.

Lợi thế của việc dựa trên Afterburner là vậy. Nó không có chỉnh cao theo phương dọc, nhưng với hotend stock thì không cần vì vừa khít.

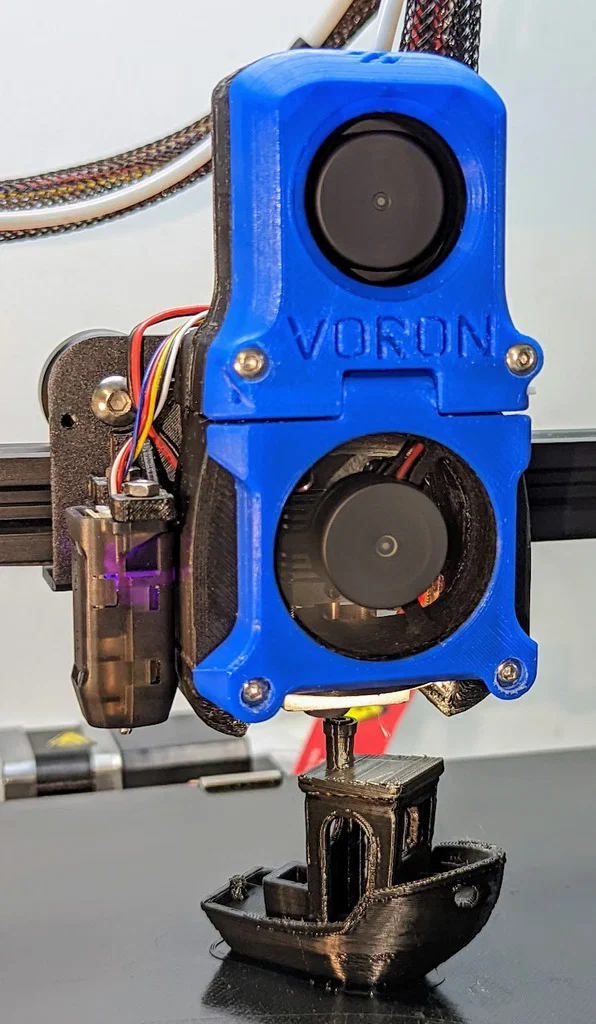

Bản in đầu tiên này hơi thô. Dù vậy ngay lần thử đầu vẫn in được một con benchy nhìn khá ổn trong 30 phút. Nếu in lại thì mình có thể chỉnh nhẹ vài chỗ.

Nó sẽ fit với file Afterburner stock, nhưng mình có làm một số thay đổi:

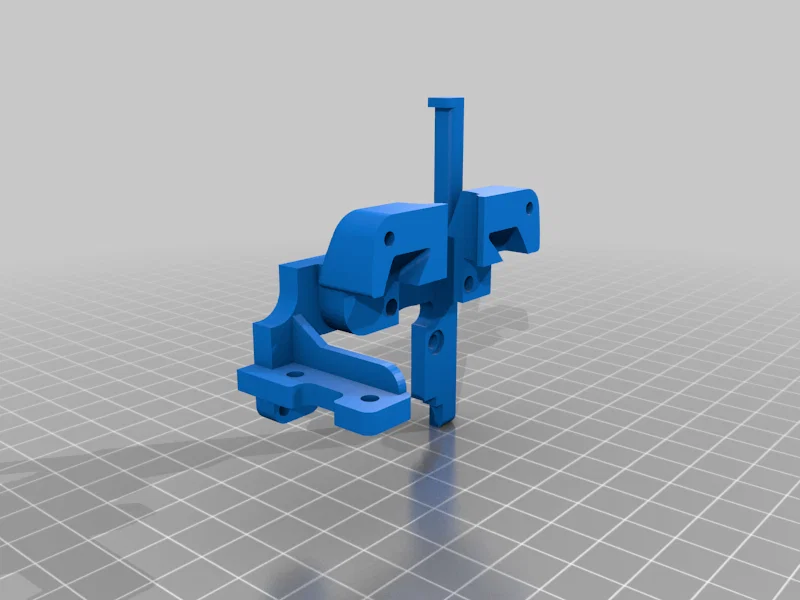

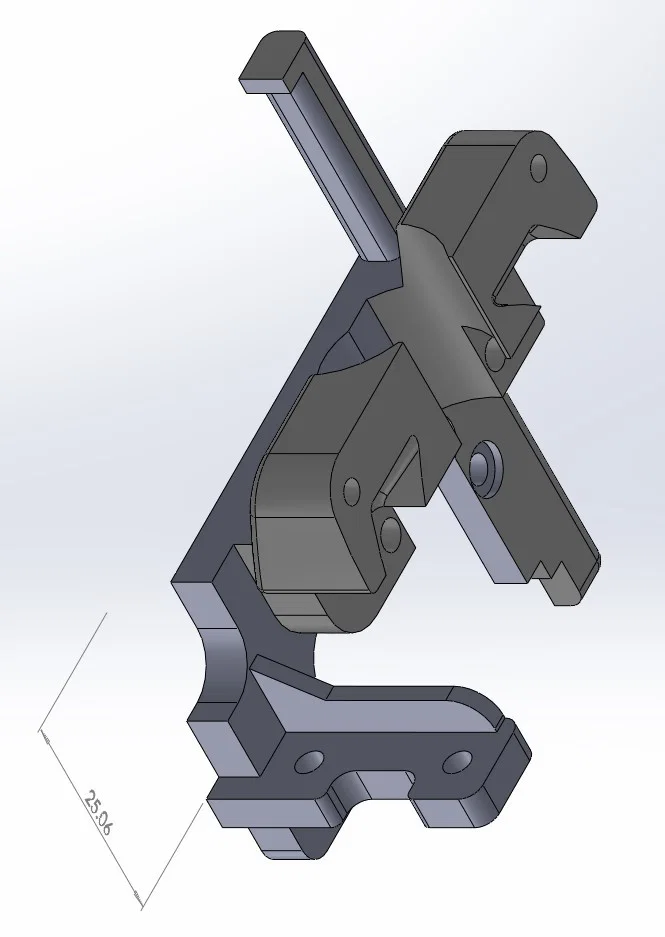

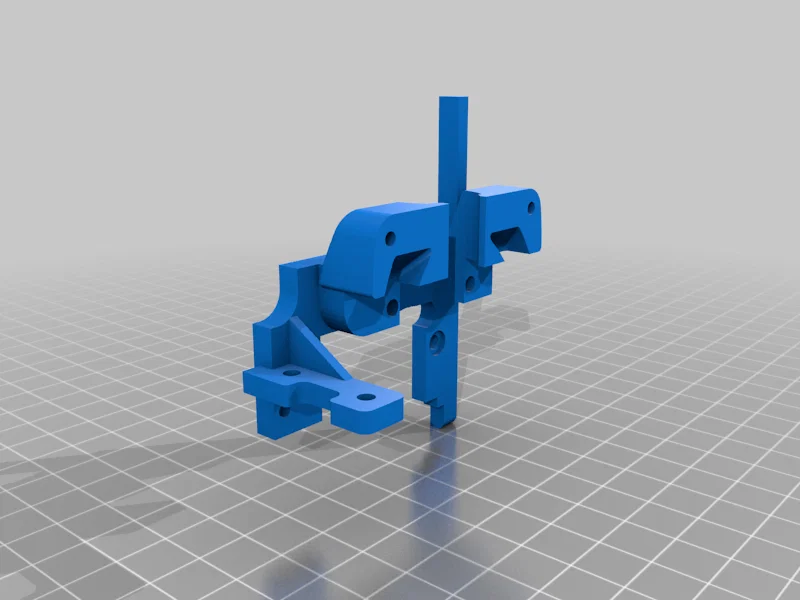

• Bracket adaptor một mảnh, gia cường thêm bằng các điểm bắt vít.
• Bracket cho CR-Touch

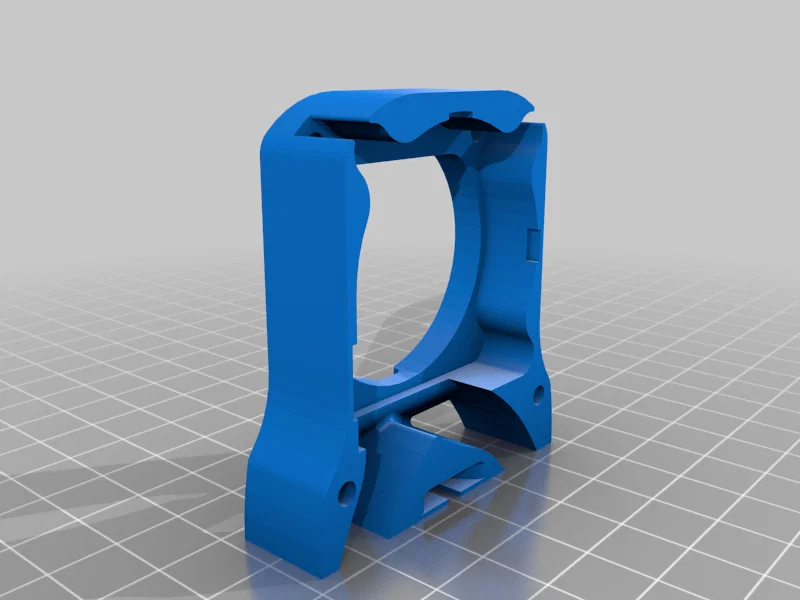

• Mở rộng phần cover quạt phía dưới để nhìn cụm đầu in rõ hơn
• Xoá bớt phần nhựa không có chức năng ở duct dưới để nhìn đầu in thoáng hơn
• Thêm tấm chắn cong cho LED strip 24V
• Dùng chốt nhựa thay vì bulông M3 để định vị duct dưới vào bracket. Dễ tháo khi bảo trì và bỏ được con ốc hướng ra phía sau.

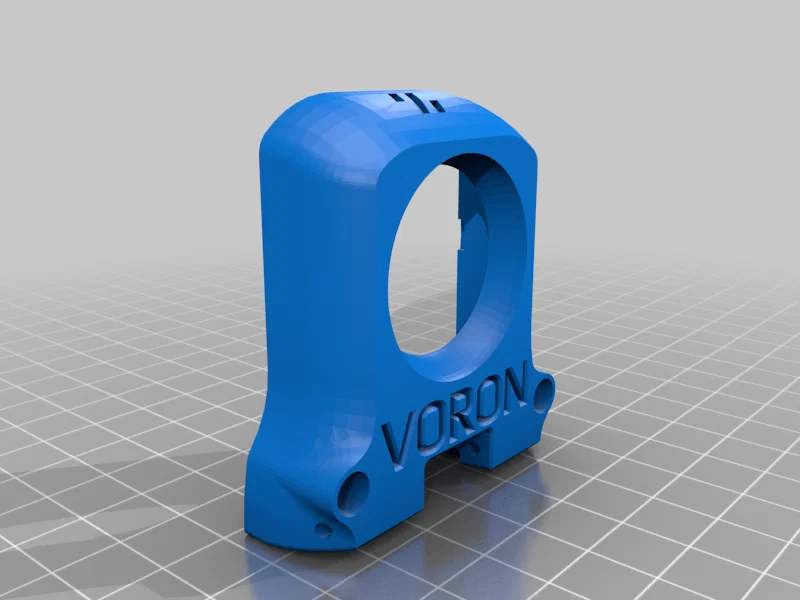

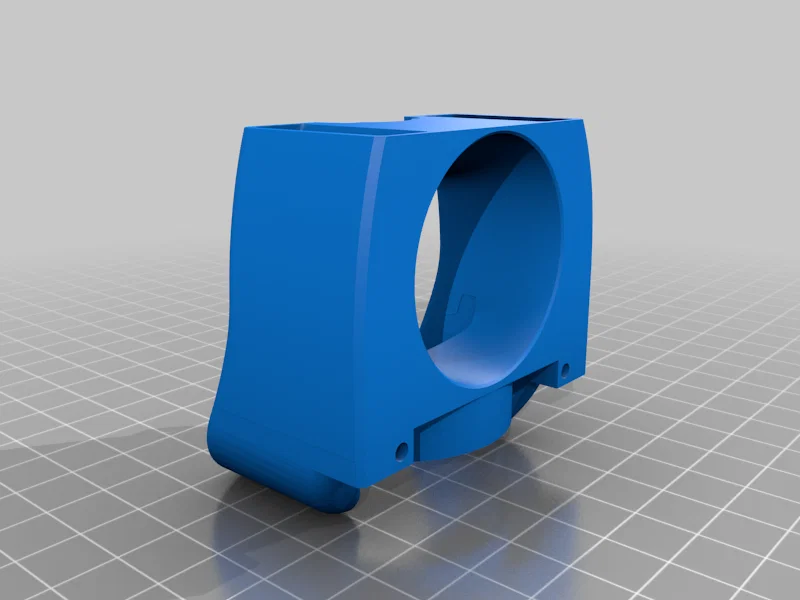

Ban đầu mình thử với blower 4010 zin ở vị trí làm mát phía trên trong lúc chờ 4020 về. Mình có kèm model cho phần top piece dùng quạt 4010; cần bịt phần phía sau bằng một miếng nhựa phẳng. Về hiệu năng thì 4010 khá “đuối”, chỉ nhỉnh hơn setup stock chút xíu. 4020 thì tốt hơn nhiều. Ngoài ra cũng có file 5015 cho Afterburner trên mạng.

Vì phần này không đỡ/hỗ trợ hotend nên có thể in rất nhẹ với infill tối thiểu. Duct mình in ABS, 2 perimeters và 10% infill. Bracket là ABS, gia cường 3 perimeters. Phần còn lại là PLA, có chỗ mình in 1 perimeter và không infill nên nhìn hơi tệ; 2 perimeters chắc sẽ ổn hơn. Mình gia cường cục bộ quanh các điểm bắt bằng 4 perimeters và 4 lớp top/bottom bằng SupaSlicer để tránh bị ép bẹp và cho phép khoan nếu cần. Tất cả kiểu bắt chỉ là vít tự ren M3 vặn vào nhựa, không cần quá chắc.
