Giá đỡ Arduino Uno & Mega 2560 kèm ngàm LCD 1602 và Breadboard

Tác giả Hack_n_Splice_318488

Lượt tải
919
Lượt thích
124
Lượt coi
3.623
Bản remix
1

File 3 5,1 MB

  • ATMEGA_2560_Stand_w_LCD_and_Breadboard_1777553000.stlSTL · 939,7 KB
  • ATMEGA_2560_Stand_w_LCD_and_Breadboard_1777553001.f3dF3D · 1,8 MB
  • ATMEGA_2560_Stand_w_LCD_and_Breadboard_1777553002.stepSTEP · 2,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

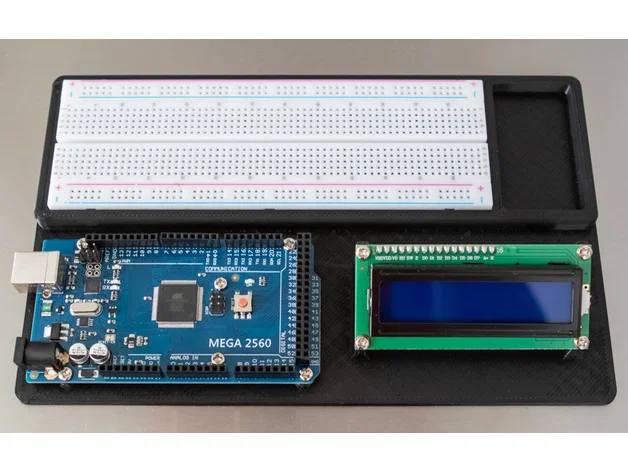

Mình cần một cái stand để gắn Arduino Mega 2560, một màn hình LCD 16x2 chuẩn, và một breadboard cỡ lớn. Vậy là mình làm luôn một cái trong Fusion 360.

Một vài ghi chú:

  • Tuy thiết kế để vừa Mega 2560, nhưng 4 lỗ bên trái cũng cho phép gắn một board Arduino Uno chuẩn. Vị trí lỗ dự kiến là giống nhau.
  • Lỗ được thiết kế kích thước 2.5mm, nhưng khi in thực tế hay bị nhỏ hơn. Tùy loại vít bạn dùng, có thể bạn sẽ cần khoan nới lỗ ra thêm chút xíu.
  • Loại vít mình dùng để bắt board: vít tự ren M3x6mm hoặc vít gỗ là ổn.
  • Để breadboard vừa vào cái khay, bạn cần bẻ/cắt bỏ mấy đầu nối breadboard dạng “male” nhỏ thường dùng để ghép nhiều breadboard lại với nhau. Mình cố tình làm vậy để tránh mấy mảnh nhỏ và dây điện bị kẹt trong đó.

Mình cũng có kèm file STL, STEP, và model Fusion 360 để bạn tùy biến theo nhu cầu.

Ban đầu mình đăng trên Thingiverse, sau đó chuyển qua Printables.

Coi thêm Ẩn bớt
