RCA Keystone (keystone jack có lỗ bắt vít cho RCA/COAX)
Keystone blank đã chỉnh sửa, có lỗ và hõm ốc để gắn RCA Keystone (hoặc COAX) chắc chắn hơn. Thiết kế recess 1.5mm giúp siết xong gần như flush, phù hợp patch panel và tiện phối màu/hot swap.
Mô tả

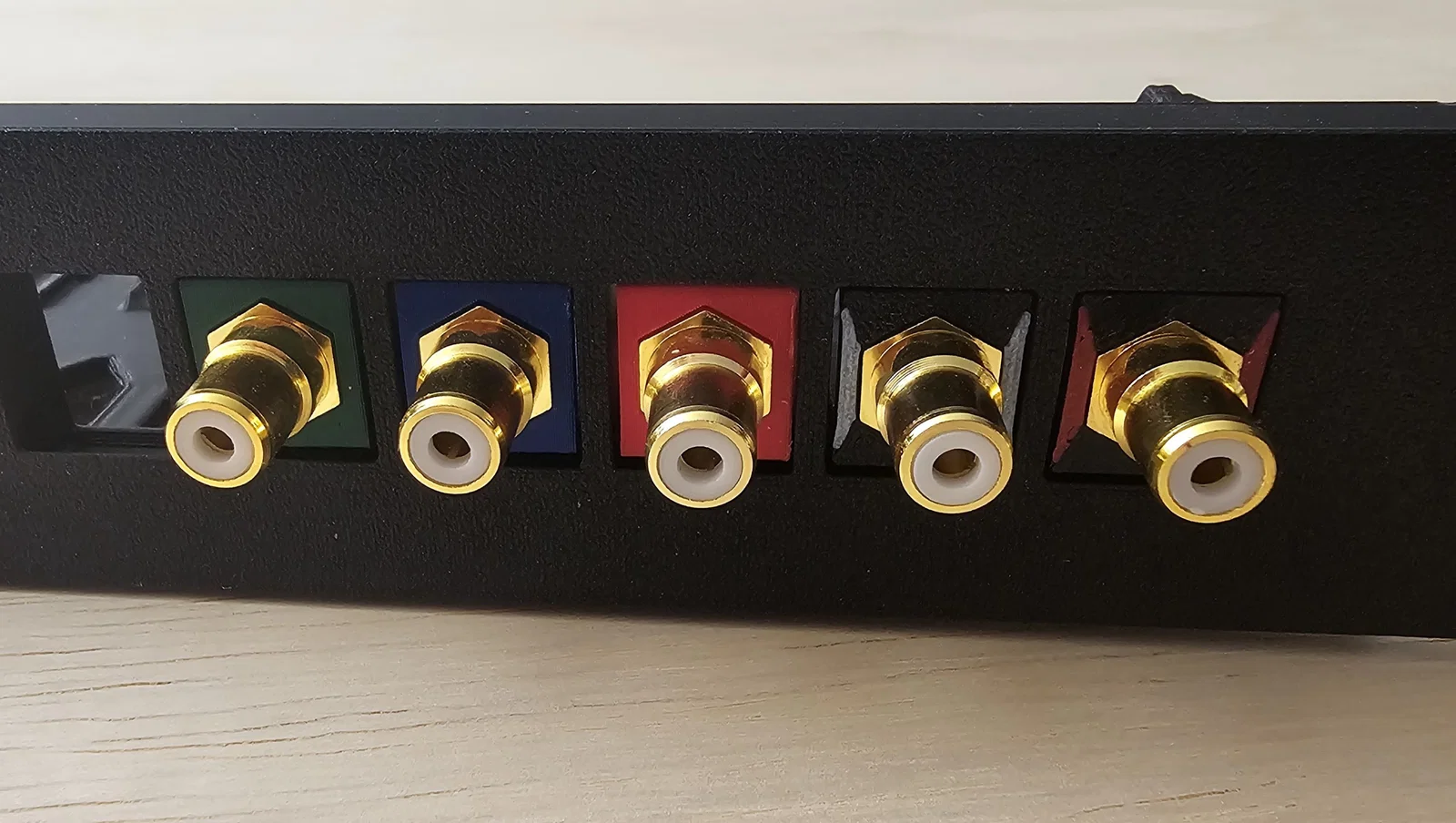

Mình muốn canh màu phần keystone jack cho khớp với màu Component+Audio để dễ hot swap, mà tìm hoài không có cái nào vừa khít với RCA Keystone.
Mình có thấy một mẫu dành cho COAX, gắn vô thì vừa nhưng nó mỏng quá, nên mỗi lần thay RCA là nó bị bật ra khỏi jack.

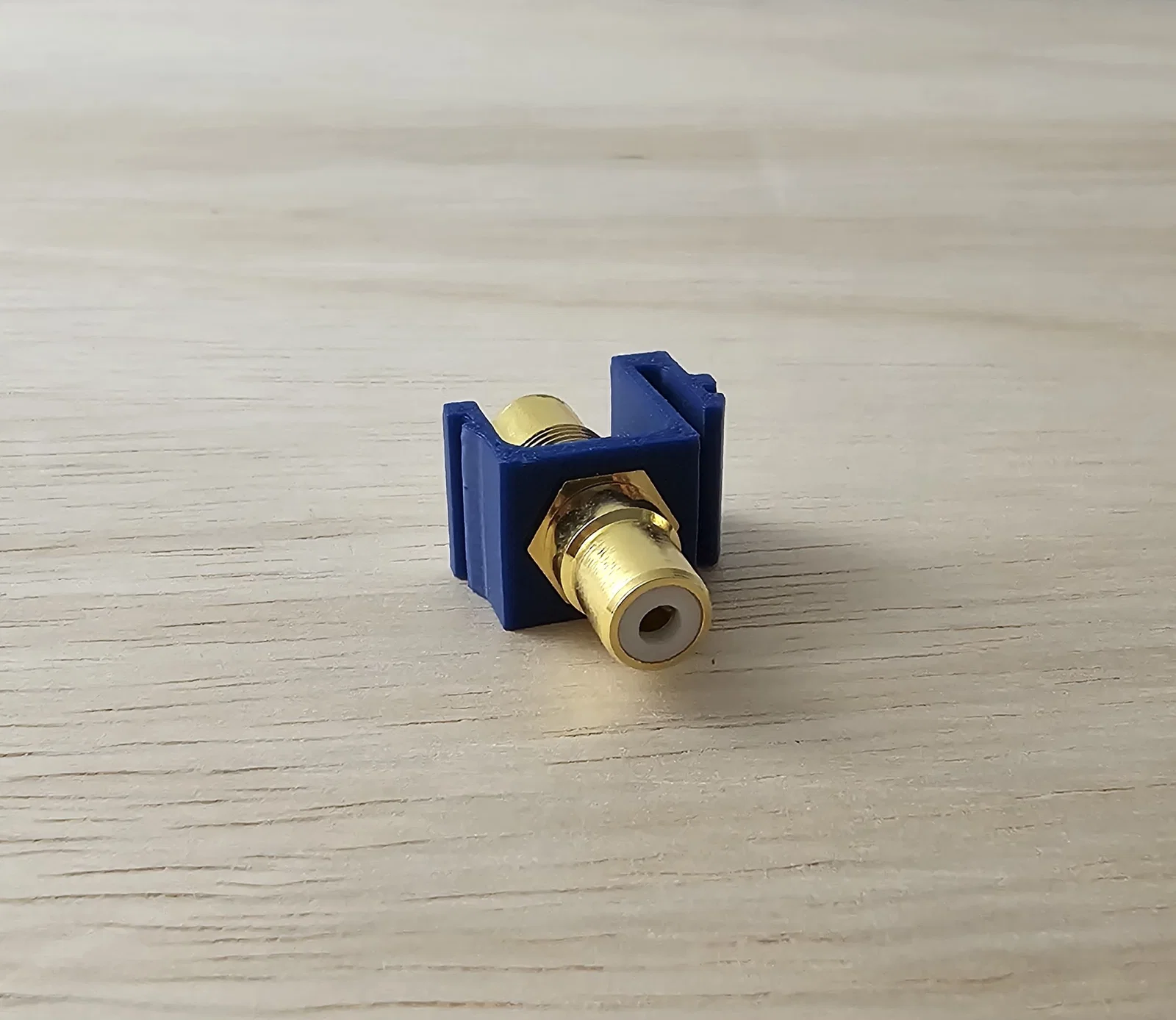

Cuối cùng mình quyết định chỉnh sửa một keystone blank có sẵn mà mình biết chắc là gắn vừa patch panel của mình, rồi khoét lỗ đúng chuẩn cho mấy cái RCA Keystone mình đang dùng.
Mình dùng đúng loại này, nhưng mình nghĩ loại khác cũng sẽ vừa ổn.
Đường kính phần hõm để ốc (nut recess) là 11mm tính theo hai mặt phẳng đối diện (flat to flat), và 12.3mm tính theo hai đỉnh đối diện (point to point). Phần này được khoét sâu 1.5mm, nên khi siết chặt hết cỡ thì gần như âm phẳng (flush) rất đẹp, mà vẫn đủ cứng cáp cho phần “lỗ”.
Mình in theo đúng hướng như trong STL cho các màu solid. Còn bản hai màu (two-tone) thì in face-down hoặc face-up rồi “tô” mấy cái “tam giác” bằng Orca Slicer. Lưu ý là in face-down/face-up sẽ yếu hơn cho chi tiết này do hướng layer lines và vị trí phần chi tiết bị “flex”.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
