Nguồn DC mini dùng ZK-4KX (Mini power supply with ZK-4KX)

Nguồn DC mini

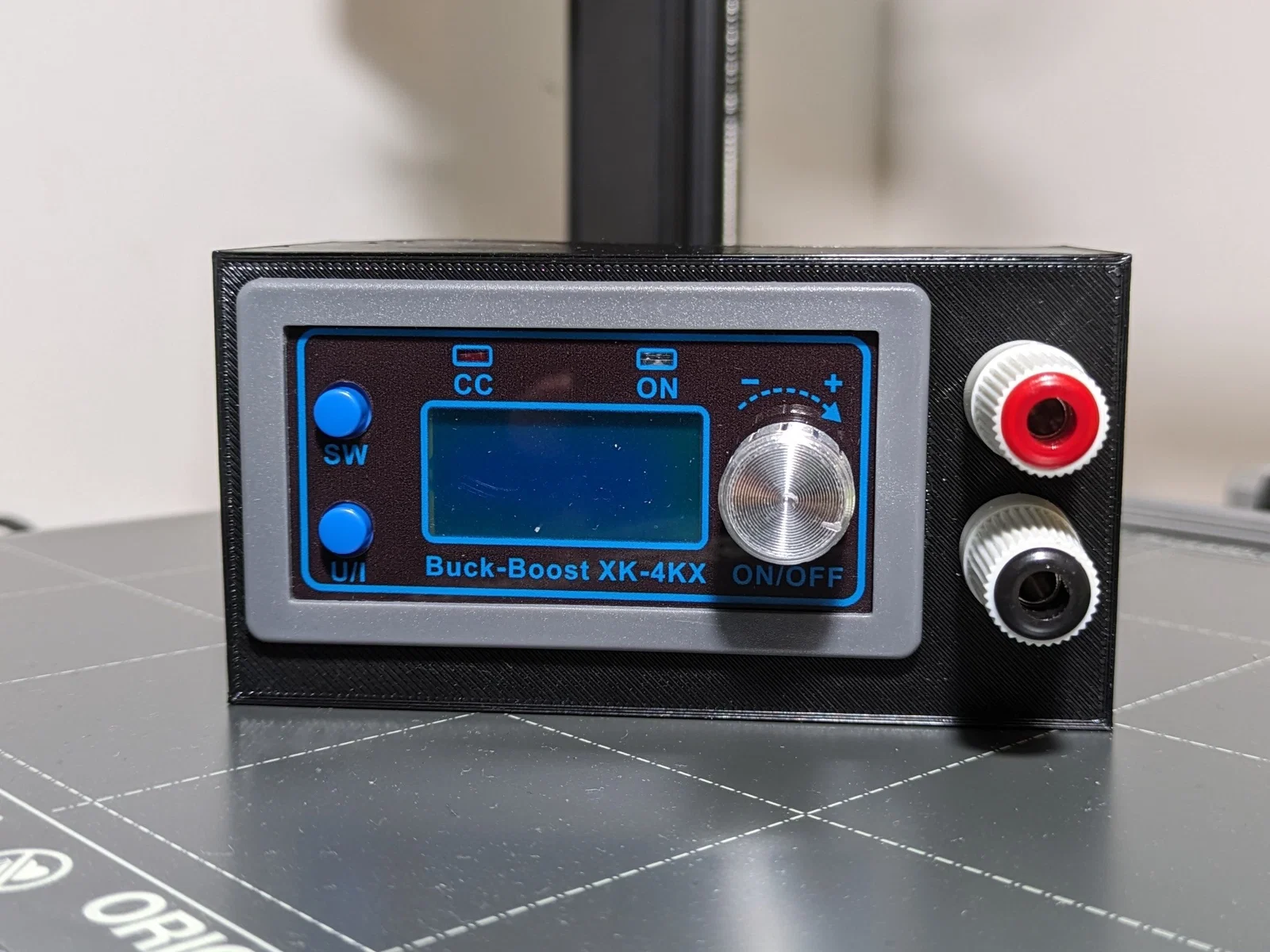

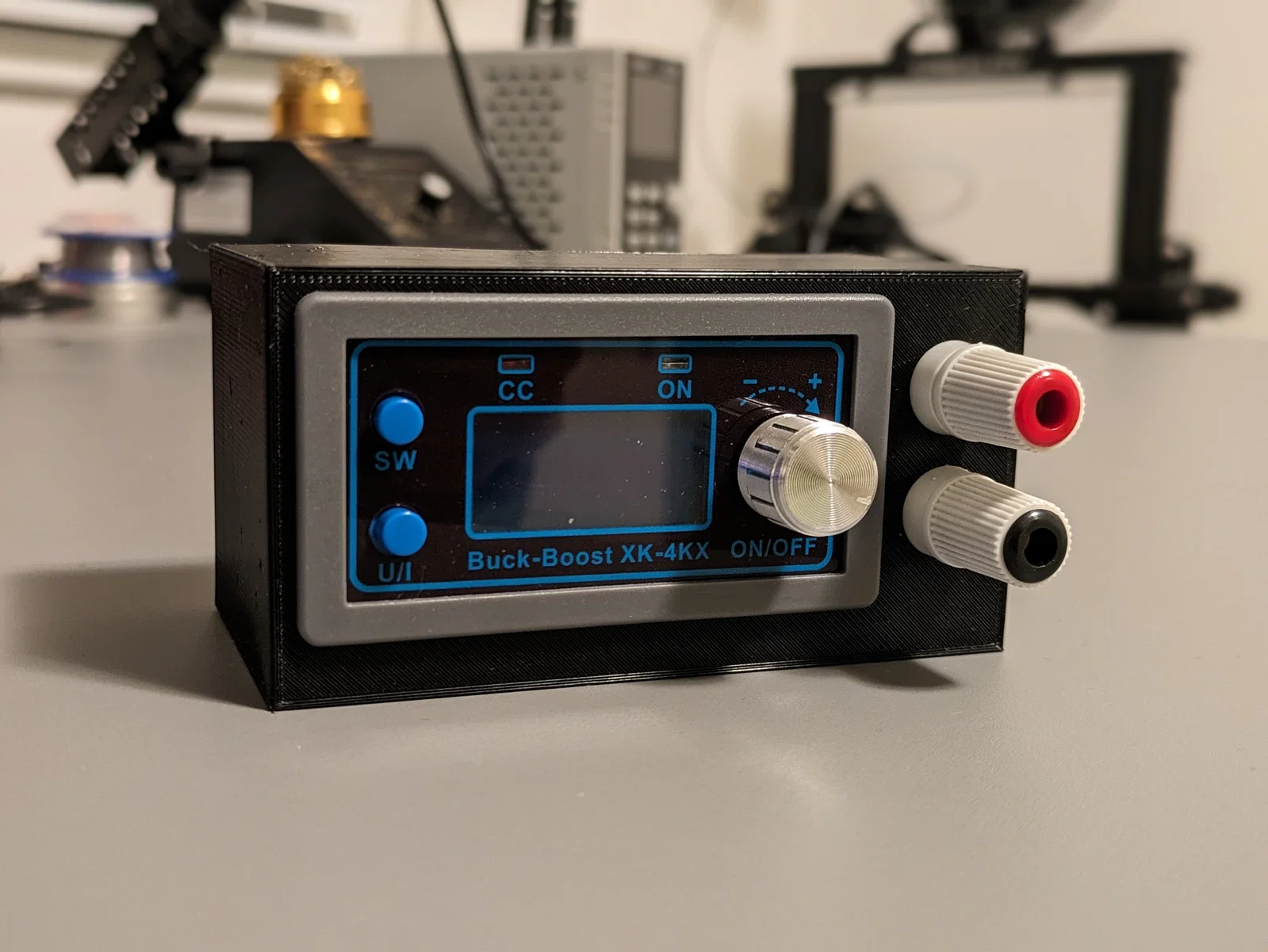

Dựa trên bộ chuyển ZK-4KX DC to DC Buck Boost Converter
Ngõ vào: 5-30V
Ngõ ra: 0,5-30V; 4A

Linh kiện cần thiết:

Mẫu này dựa trên ZK-4KX DC DC Buck Boost Converter, bạn có thể mua khoảng 10€ trên Aliexpress.

Phần jack banana mà thiết kế này làm theo là loại này từ cửa hàng Séc GME.cz, nhưng mình nghĩ là loại trên Aliexpress cũng xài được.

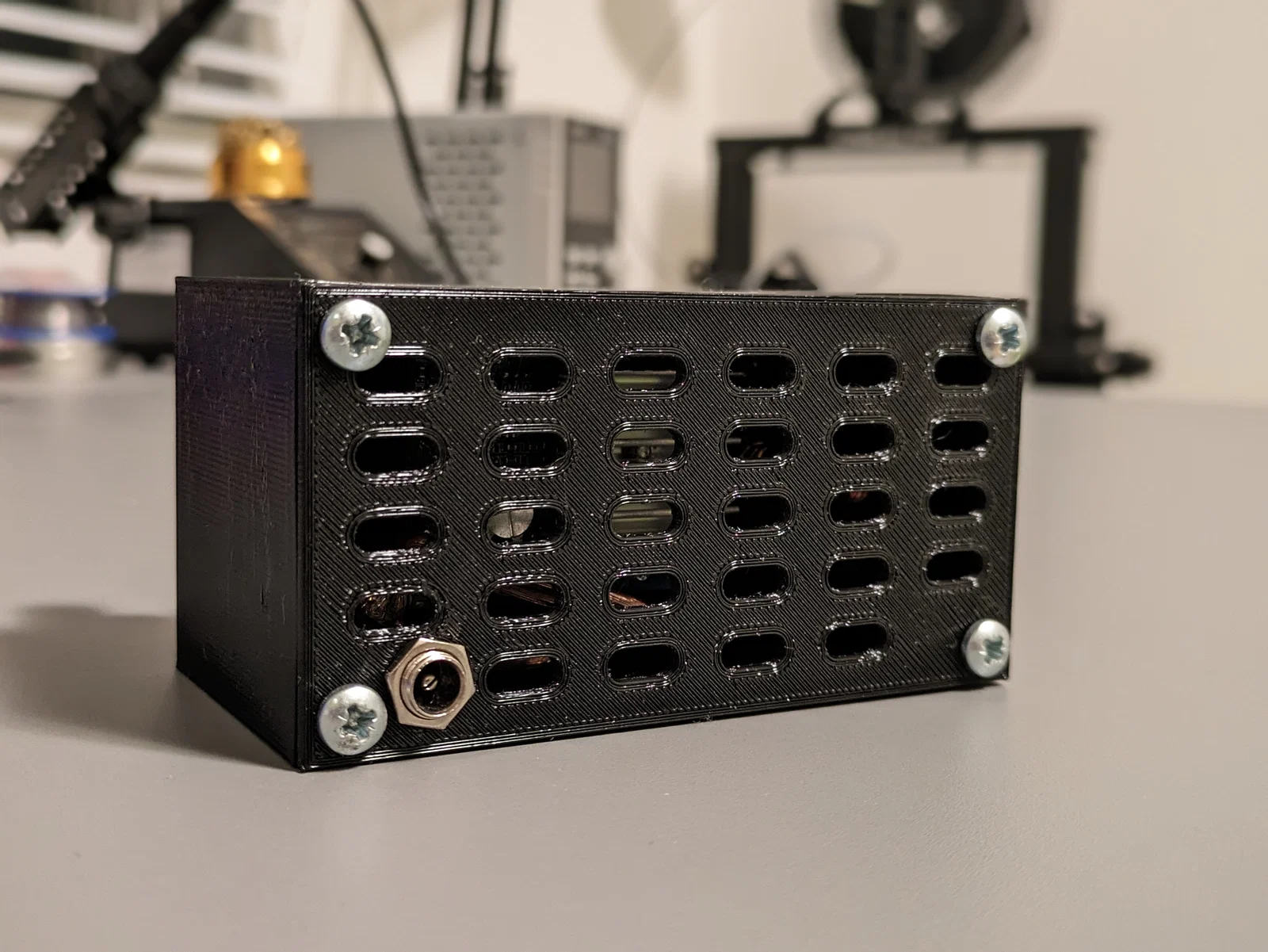

Đầu nối phía sau mình dùng là loại này từ TME.eu. Nhưng vì có sẵn datasheet nên bạn có thể đổi sang loại khác cũng khá dễ.

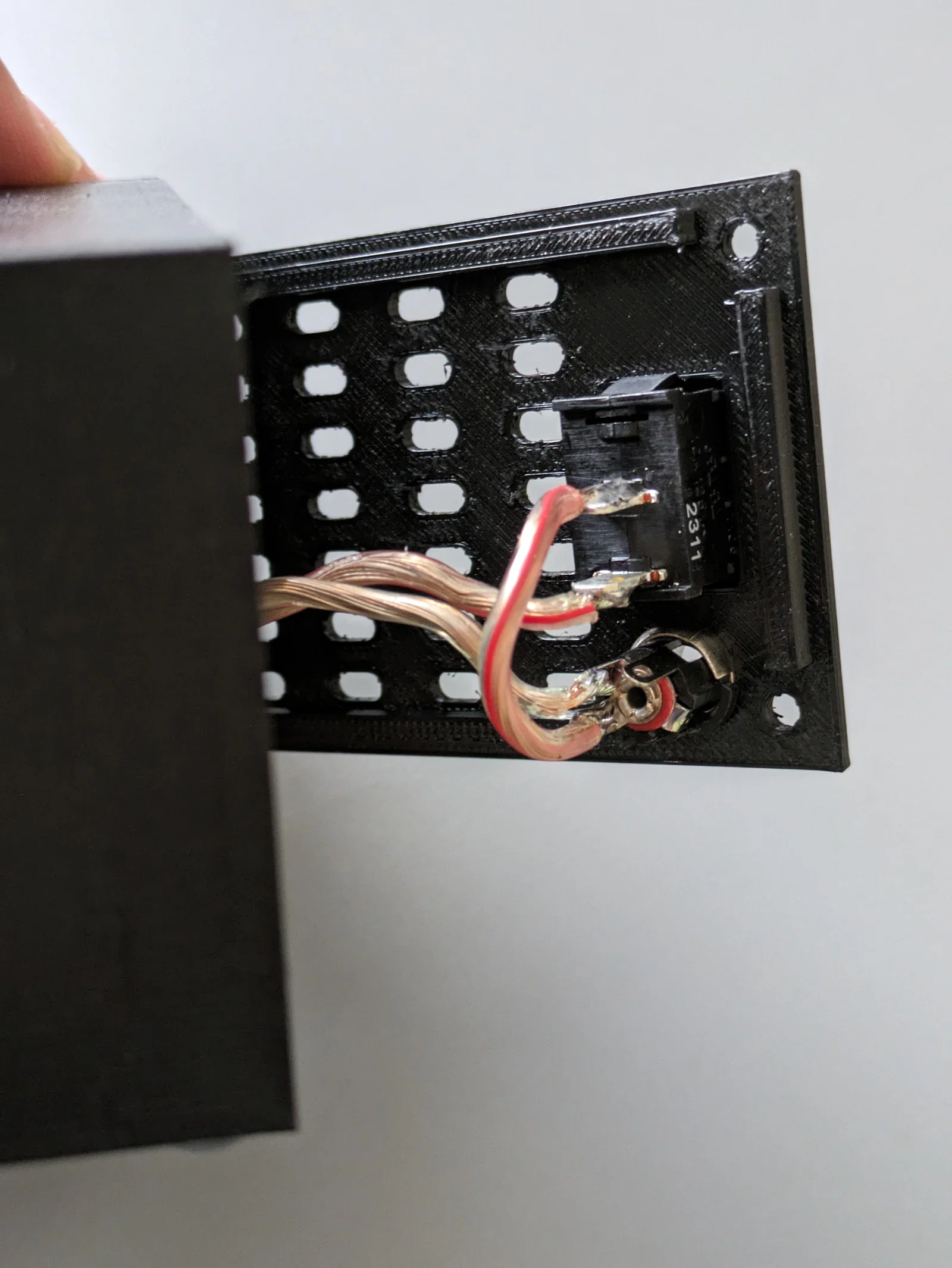

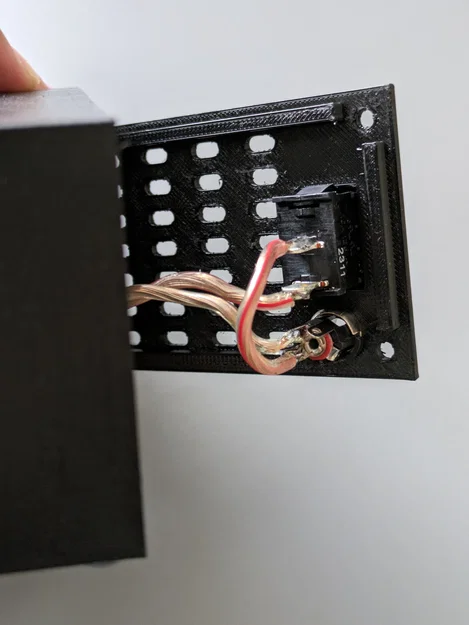

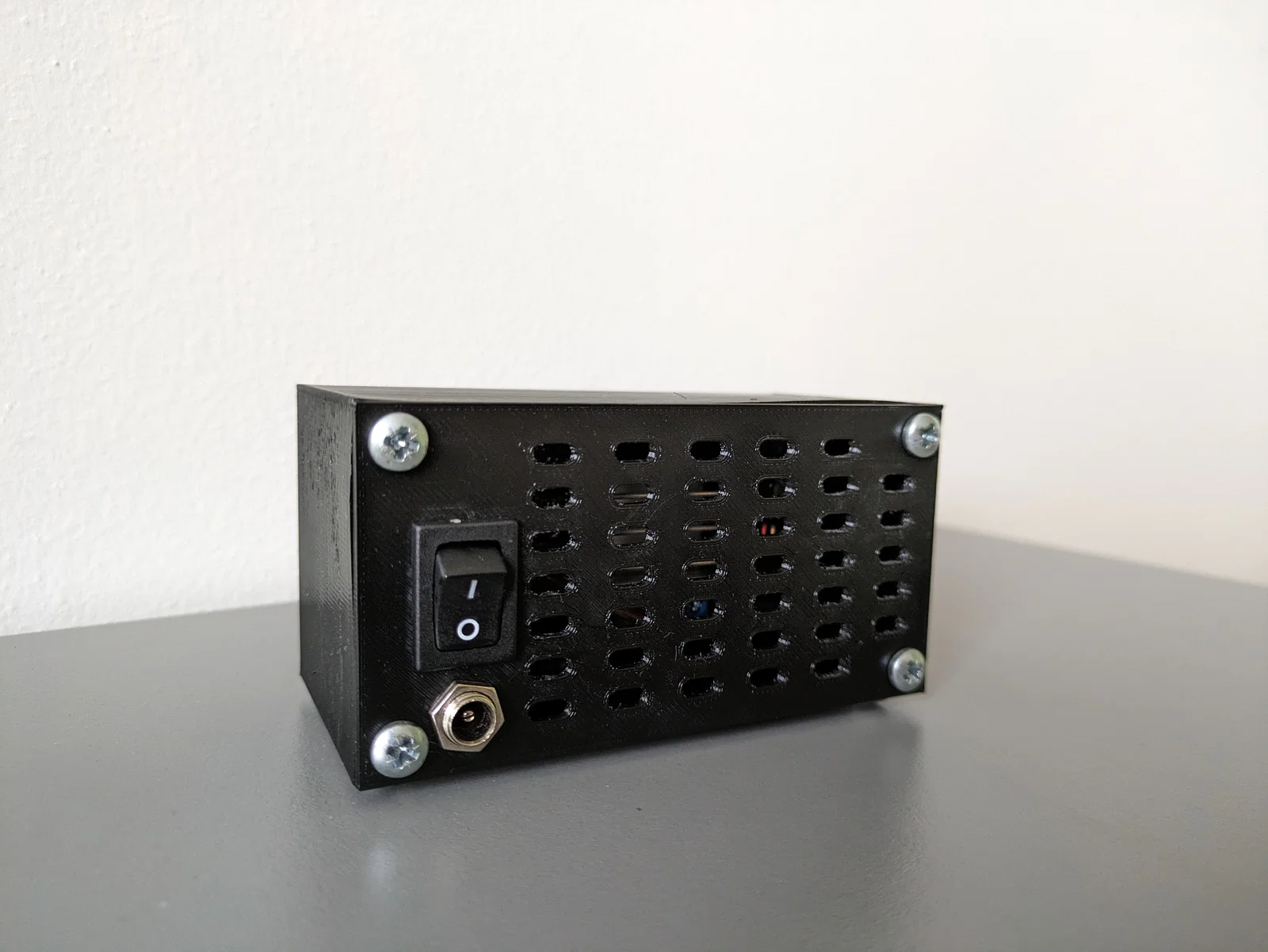

Bản có công tắc (mình khuyên dùng) sử dụng công tắc này từ TME.eu. Datasheet cũng có sẵn nên bạn có thể dùng công tắc khác, hoặc nếu biết CAD cơ bản thì chỉnh lại lỗ cho vừa. Lưu ý: khi tìm công tắc nhớ để ý CURRENT CONTACT RATING (dòng chịu tải của tiếp điểm) phải ít nhất bằng với bộ nguồn (mains power supply) bạn dùng.

4 con vít phía sau là vít gỗ 4.0x10 mm. Bạn sẽ cần 4 con.

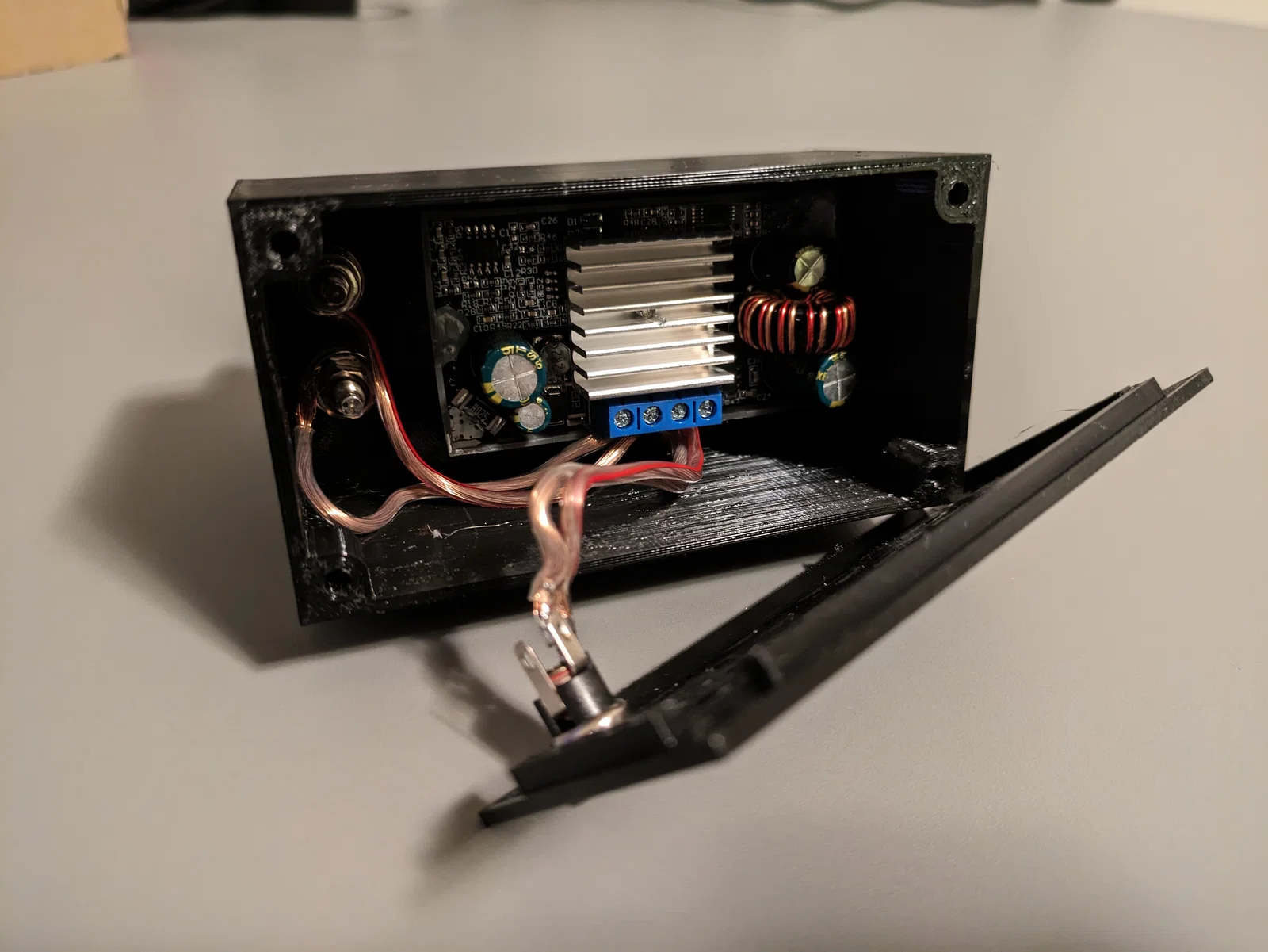

Khuyến nghị mạnh là DÙNG DÂY ĐIỆN TO, vì dòng có thể lên tới 4A.

Thiết lập in (Print settings):

Không có yêu cầu đặc biệt khi in.

Nên in phần thân chính úp mặt xuống, và dùng organic supports cho các lỗ bắt vít.
