Chụp đèn Lithophane tuỳ biến hoặc đèn xoay (Rotatable lamp)

https://youtube.com/shorts/t0xm4kByz1M?si=RUMrD6mYktYKe5Ak

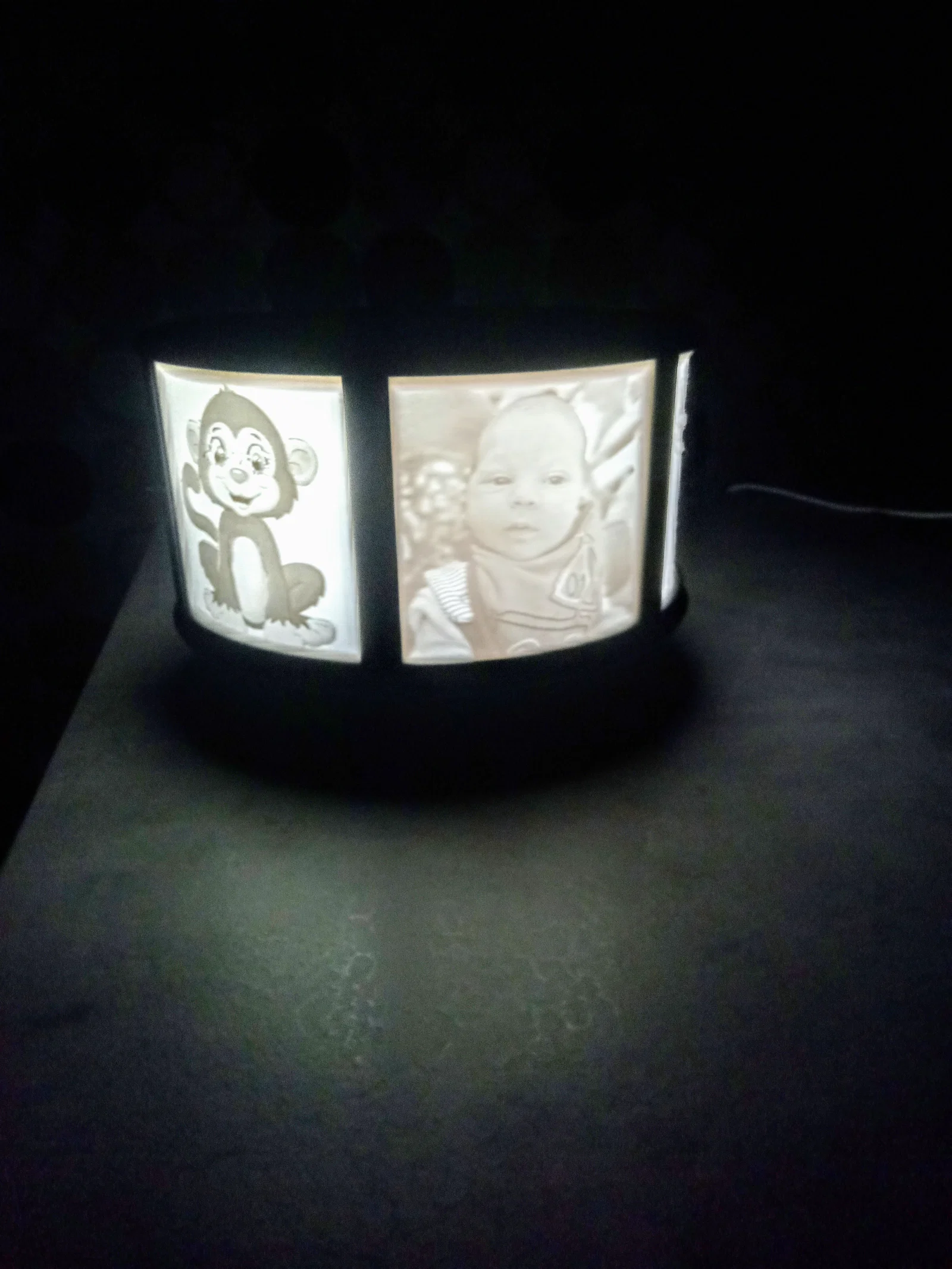

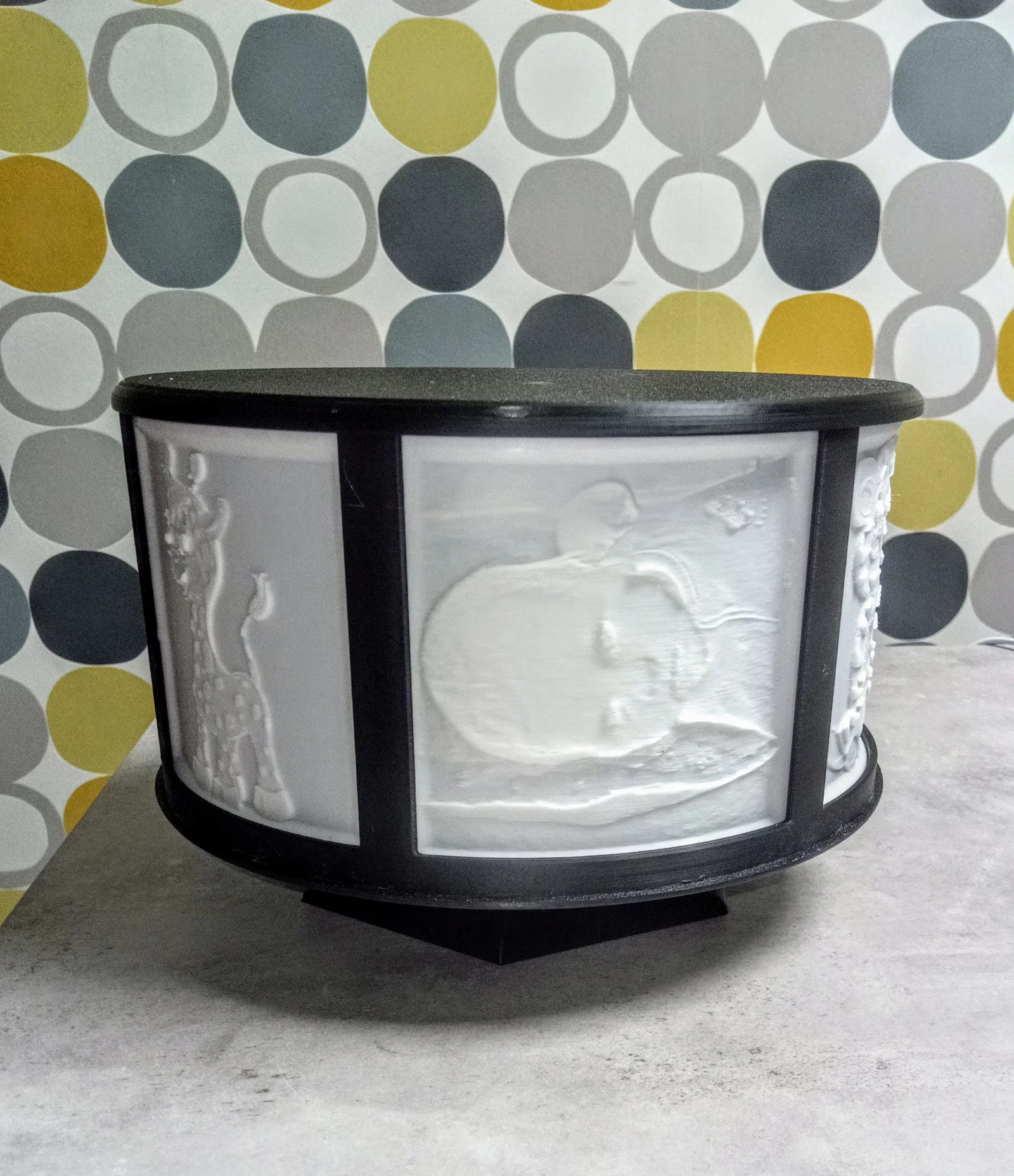

Đây là một bộ giữ Lithophane kiêm đèn/ chụp đèn (lamp shade), có thể gắn 6 tấm Lithophane dạng trượt (slide-in) nên cực kỳ dễ tuỳ biến và thay mới cảnh (scene) bất cứ lúc nào. Mình thích nhất là độ linh hoạt: có thể dùng ảnh gia đình, hoạt hình, nhóm nhạc, siêu anh hùng, đội thể thao, sự kiện… rồi đổi dần theo thời gian.

Tất cả chi tiết đều in được không cần supports hay brim — trừ các tấm litho, mình khuyên nên in có brim.

Bản đơn giản nhất là chụp đèn (lampshade). Gồm 3 phần cộng với các tấm Litho:

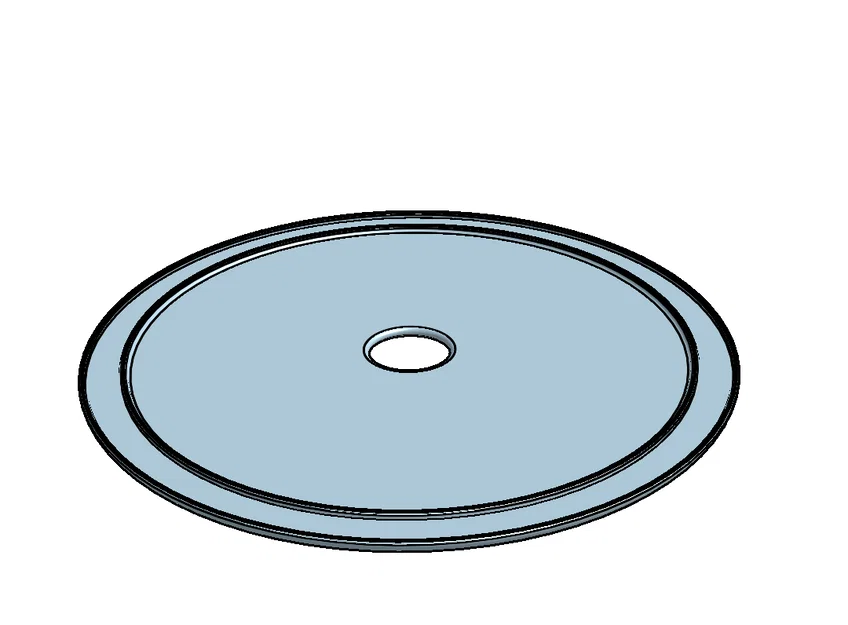

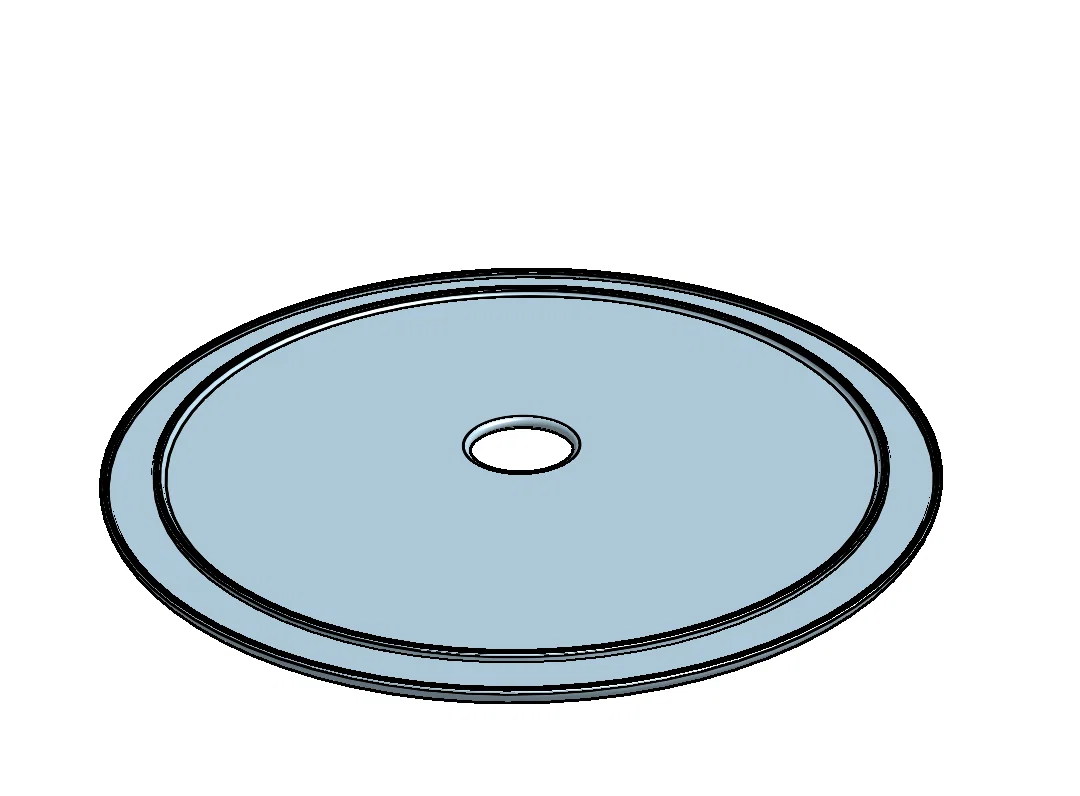

1. Đế (base) là một đĩa đơn giản, có rãnh (recess) để đặt bộ giữ litho và có lỗ giữa (centre hole) để vừa với chuẩn Bayonet light fittings.

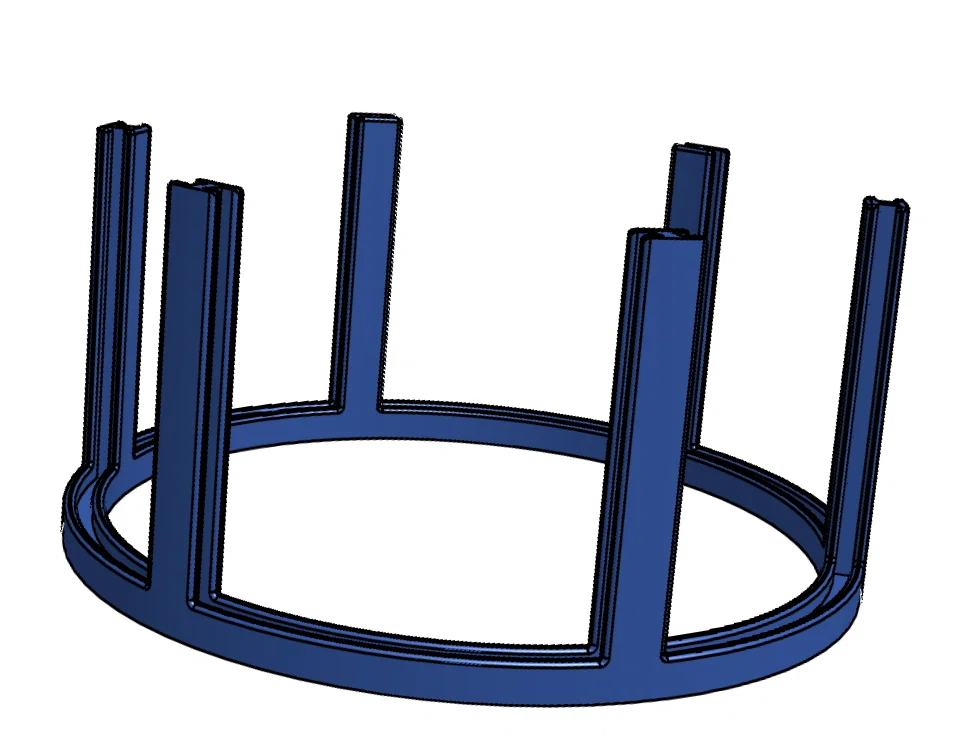

2. Bộ giữ litho dạng vương miện (crown shaped Litho holder).

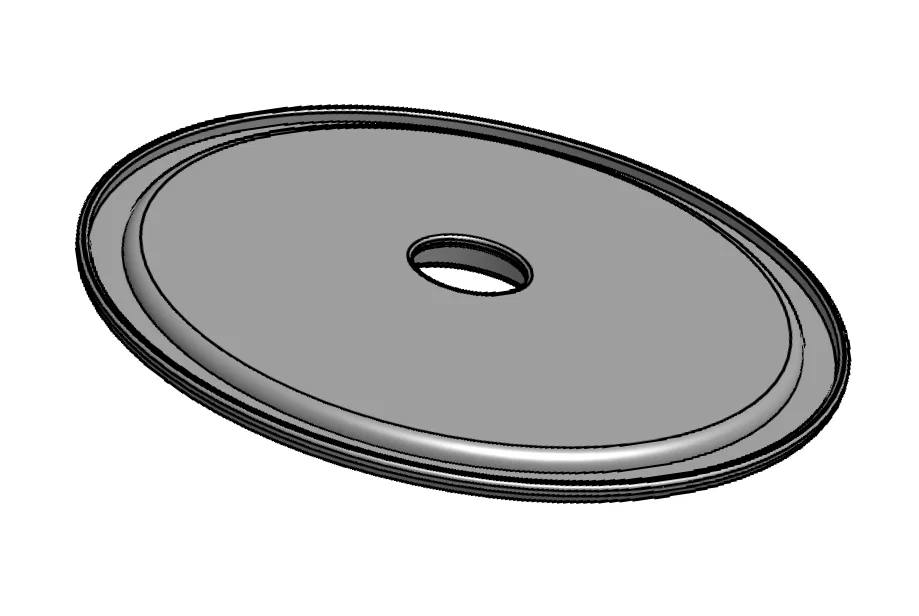

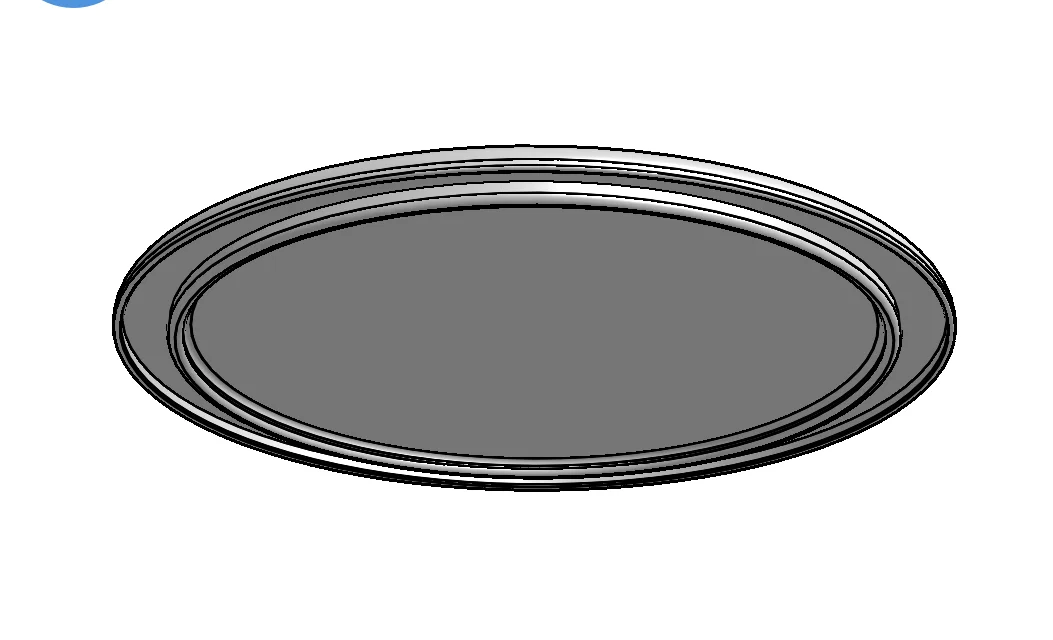

3. Nắp (lid), cũng là một đĩa đơn giản có rãnh để định vị lên phần trên của Litho Holder và các tấm Litho.

Bản đèn xoay (rotatable lamp) hơi phức tạp hơn: đế được thiết kế để chứa bearing và dây USB cho đèn, kèm một mâm xoay (turntable) lắp lên bearing và có rãnh tròn để đặt bộ giữ lithophane dạng vương miện. Cả Lithophane holder và lid đều dùng chung cho cả bản lampshade lẫn bản lamp.

Bearings

Bearing mình dùng là 6304 với ID 20mm và OD 52mm. Nghe có vẻ “dư tải”, nhưng mình muốn đường kính trong đủ lớn để luồn dây USB và sẵn có cái này. Một số loại print-in-place bearing cũng có thể dùng vì gần như không có tải trọng thực sự, hoặc có phương án khác như cắt rồi hàn dây; thậm chí có khi không cần bearing nếu in turntable có lỗ vừa với trục (spindle). Nhưng dùng bearing là cách nhanh-gọn với mình.

Có điều: dây USB luồn qua thì ổn, nhưng mình mua loại dây có công tắc nên lớp vỏ nhựa dày hơn, cuối cùng mình phải tỉa bớt để vừa.

Ghi chú về Lithophane đã dùng

Mình dùng website itslitho.com để tạo/in toàn bộ litho. Tất cả đều dạng vuông. Thường sẽ dễ hơn nếu bạn tự crop và canh ảnh trước, dù site cũng có vài tuỳ chọn chỉnh sửa.

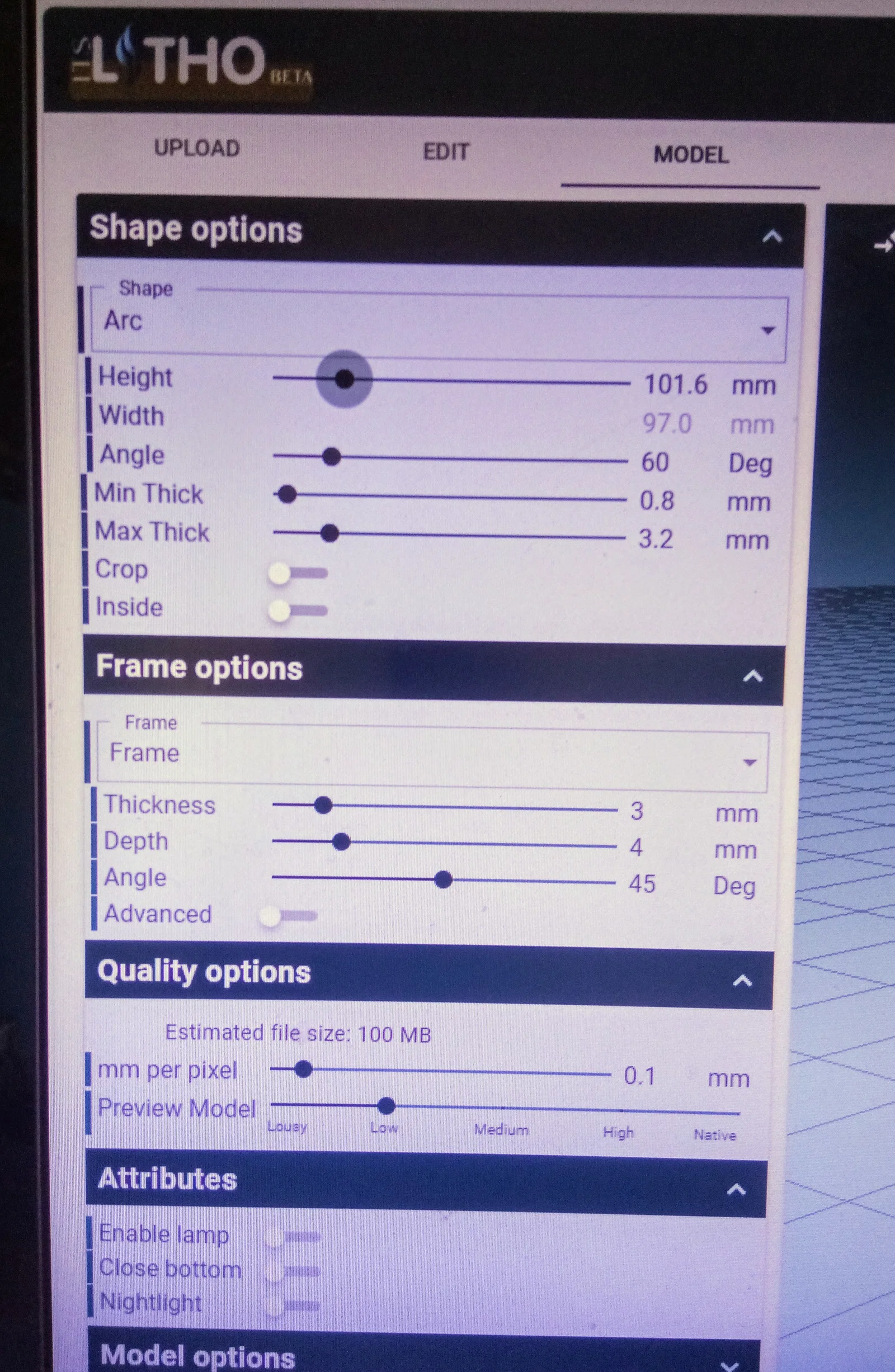

Ngoại trừ việc chọn Arc ở mục Shape (trong tab Model), các thiết lập khác mình để mặc định. Ảnh đầu vào trên itslitho.com ban đầu là 100mm x 100mm, nhưng tuỳ chọn Arc sẽ làm kích thước thay đổi nhẹ. Kích thước mình chỉnh để thấy vừa Litho Holder nhất là cao 101.6mm, khi đó rộng 97mm, đủ hở để trượt vào holder mượt.

Mình gợi ý: in crown shaped holder trước, rồi in thử 1 litho mẫu để kiểm tra độ vừa.

Đèn và dây

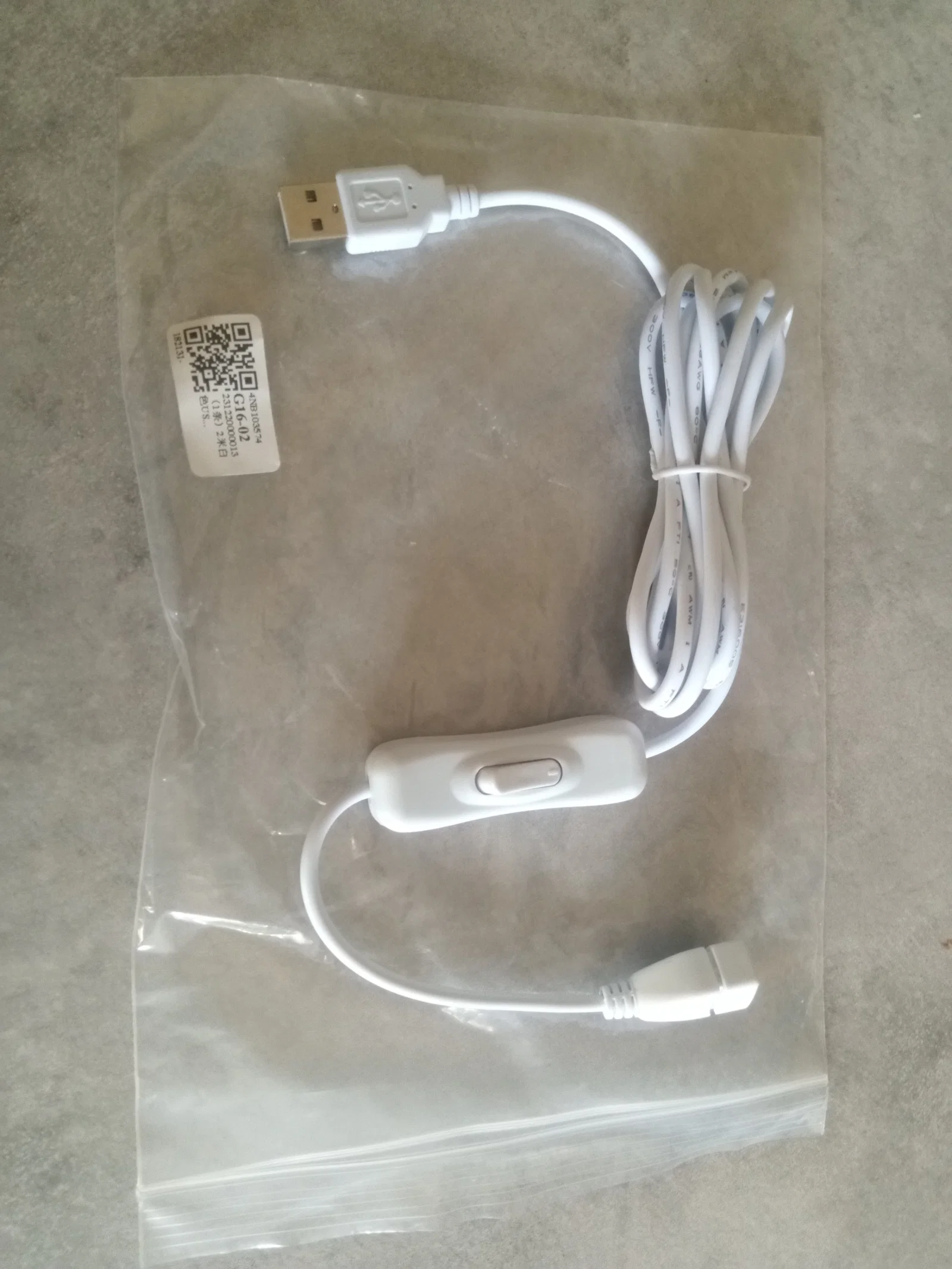

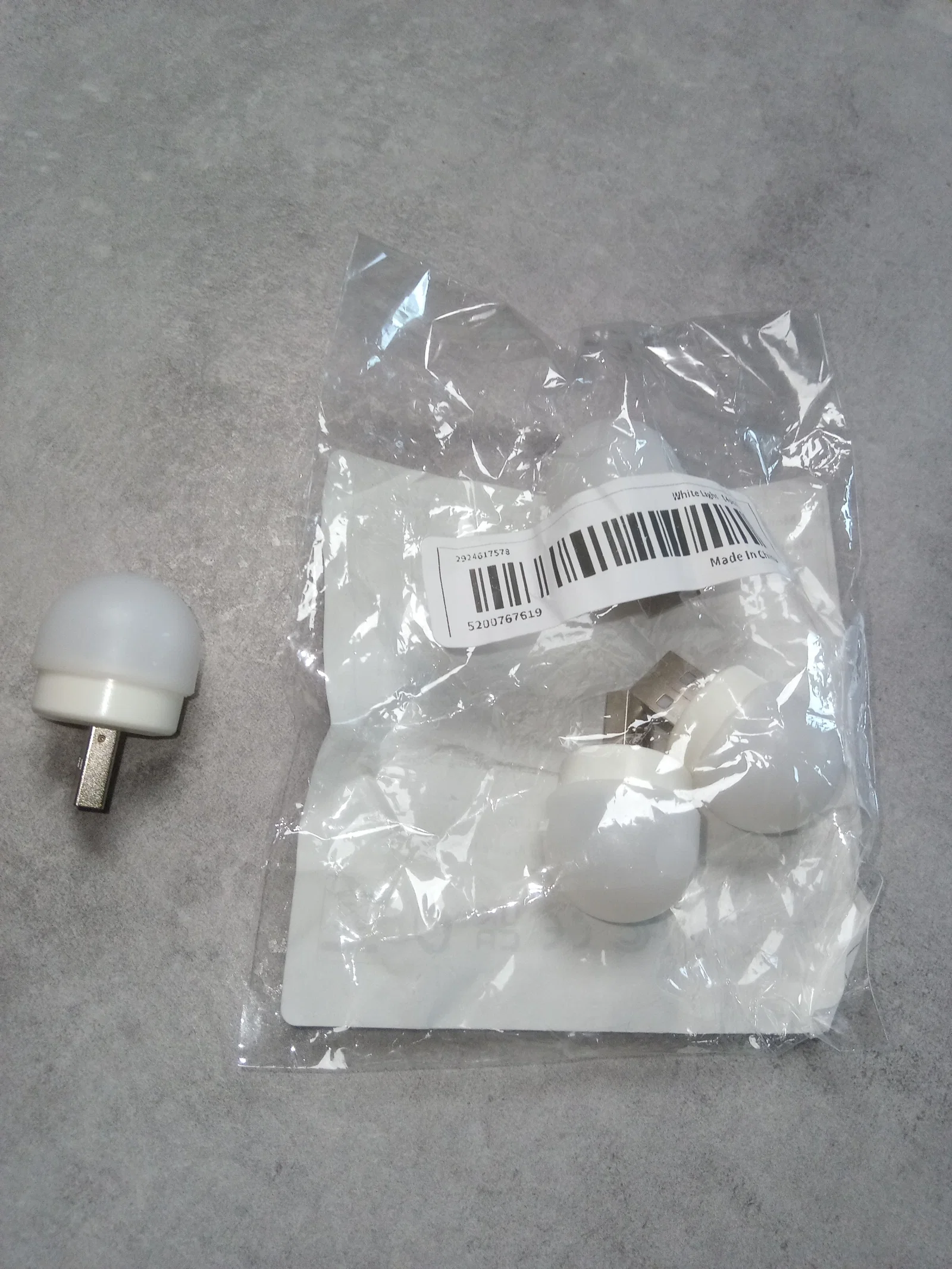

Mình dùng một USB lamp giá rẻ và một dây có công tắc. Mấy món này dễ kiếm trên AliExpress hoặc TEMU. Dây mình chọn dài 2m, đủ để cắm vào ổ điện. Mình cũng dùng miếng cao su dán (adhesive rubber dots) (cũng mua trên các trang này) để làm chân chống trượt cho đèn.

Lắp ráp (Assembly)

Lắp cả bản lamp hay lampshade thì khá dễ hiểu. Với bản lamp: bearing lắp xuống trục giữa (centre spindle) của đế, và turntable chụp lên bearing. Dây USB luồn lên theo trục (spindle) và cắm vào USB lamp nằm trên đỉnh trục. Sau đó đẩy dây vào rãnh đi dây (cable recess) ở mặt dưới đế. Dù dây đã khá khít trong rãnh, mình vẫn chấm thêm một ít keo để dây không bị cong bật ra.

Tiếp theo, crown shaped litho holder được dán keo vào rãnh trên turntable hoặc trên đế của lampshade.

Phần đế lampshade và holder có thể in liền 1 khối mà không cần supports, nhưng mình thích tách rời để có thể dùng holder cho nhiều dự án khác. Nếu chỉ in bản lampshade thôi, bạn có thể gộp 2 phần này thành 1 trong hầu hết slicer.
