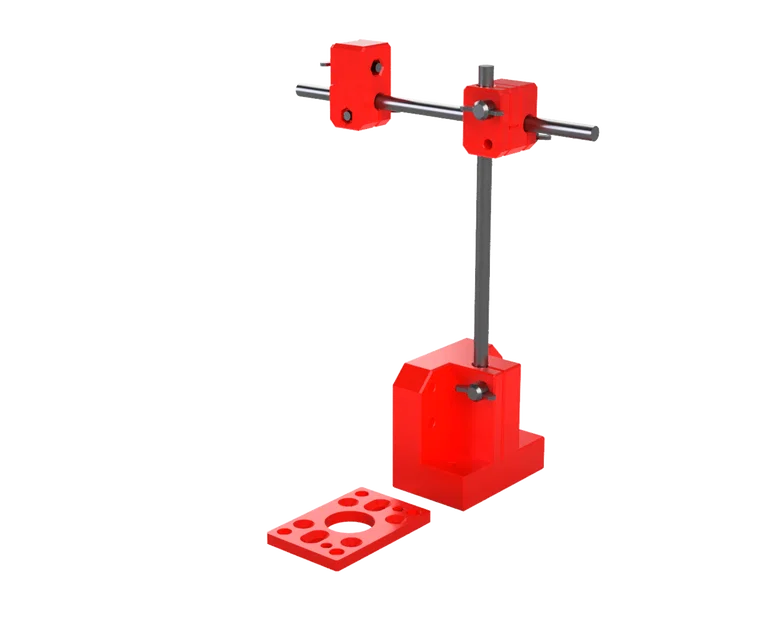

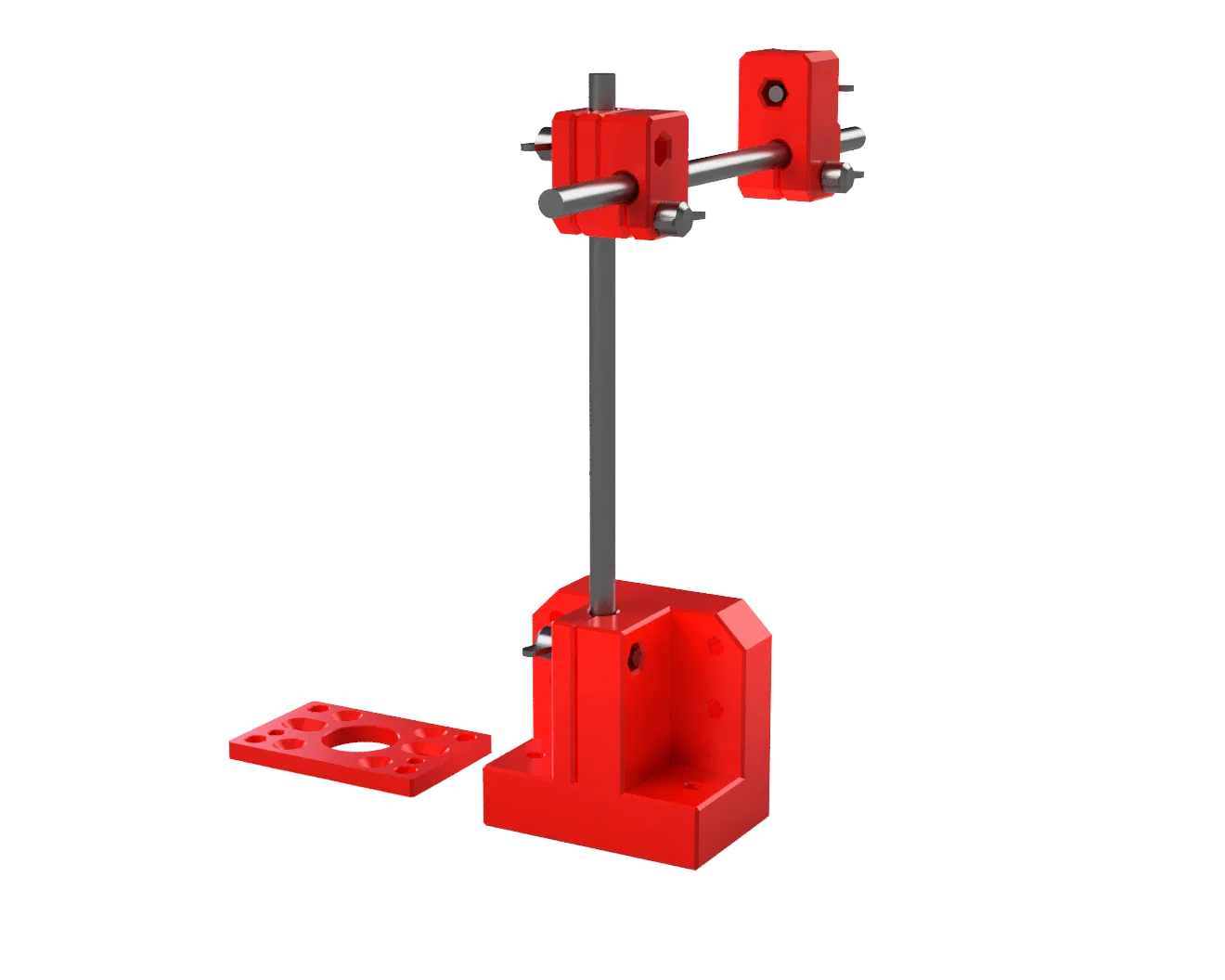

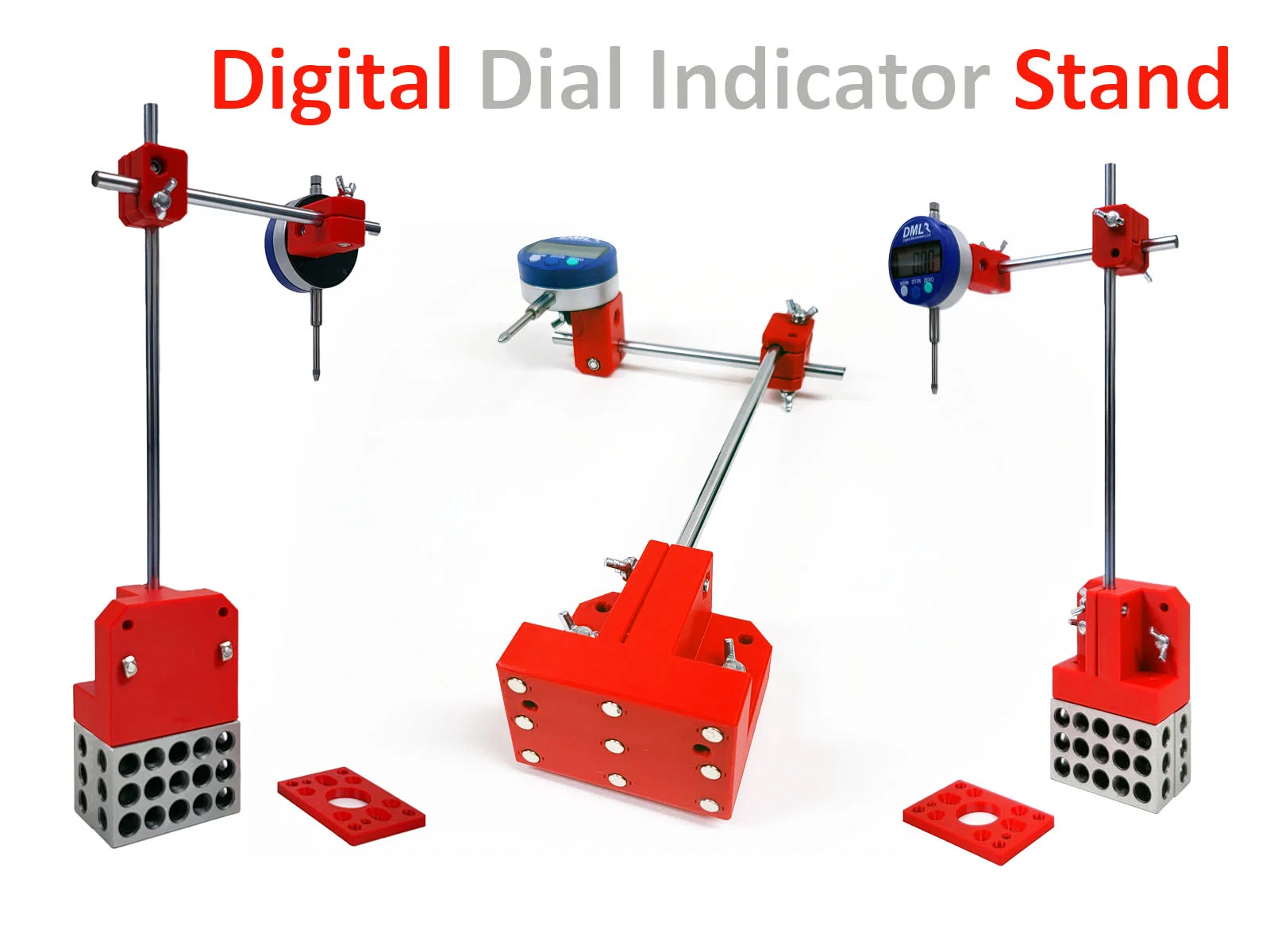

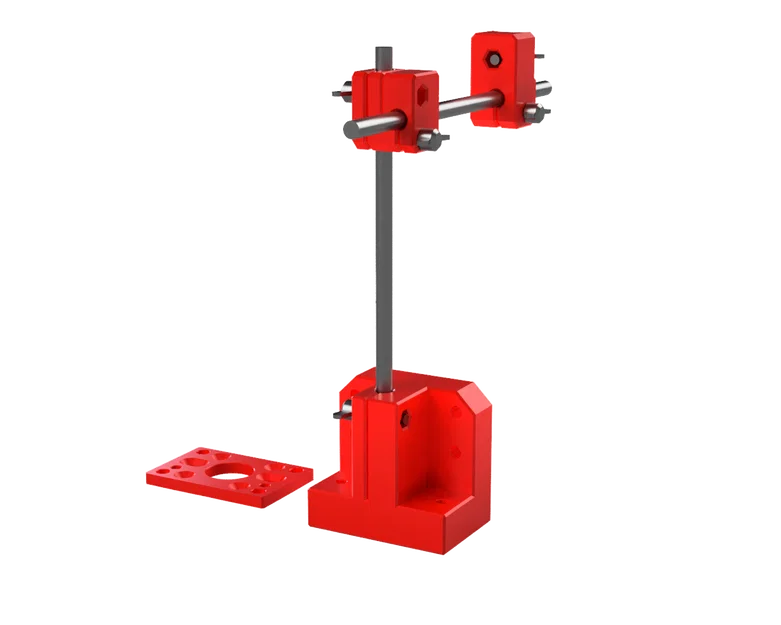

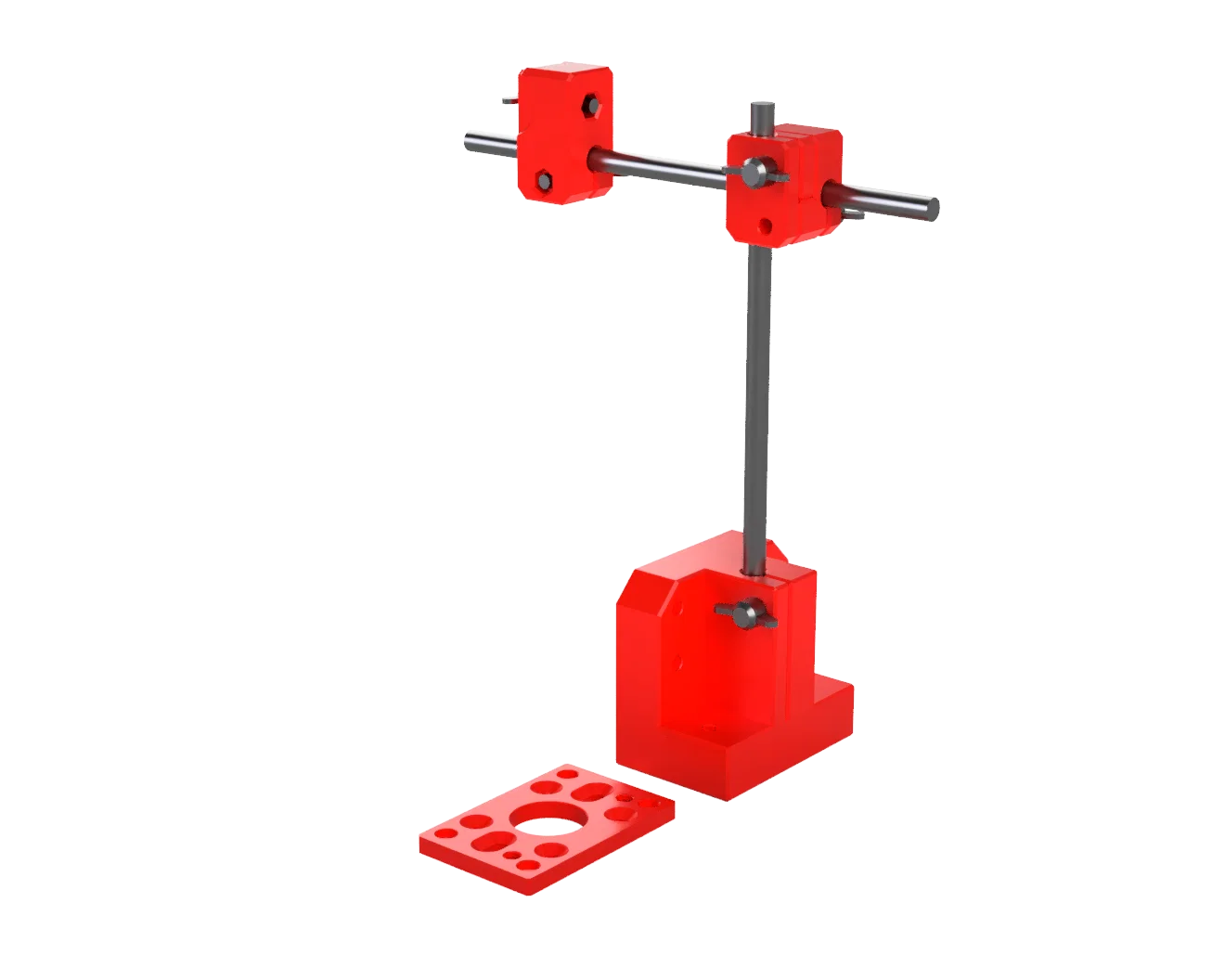

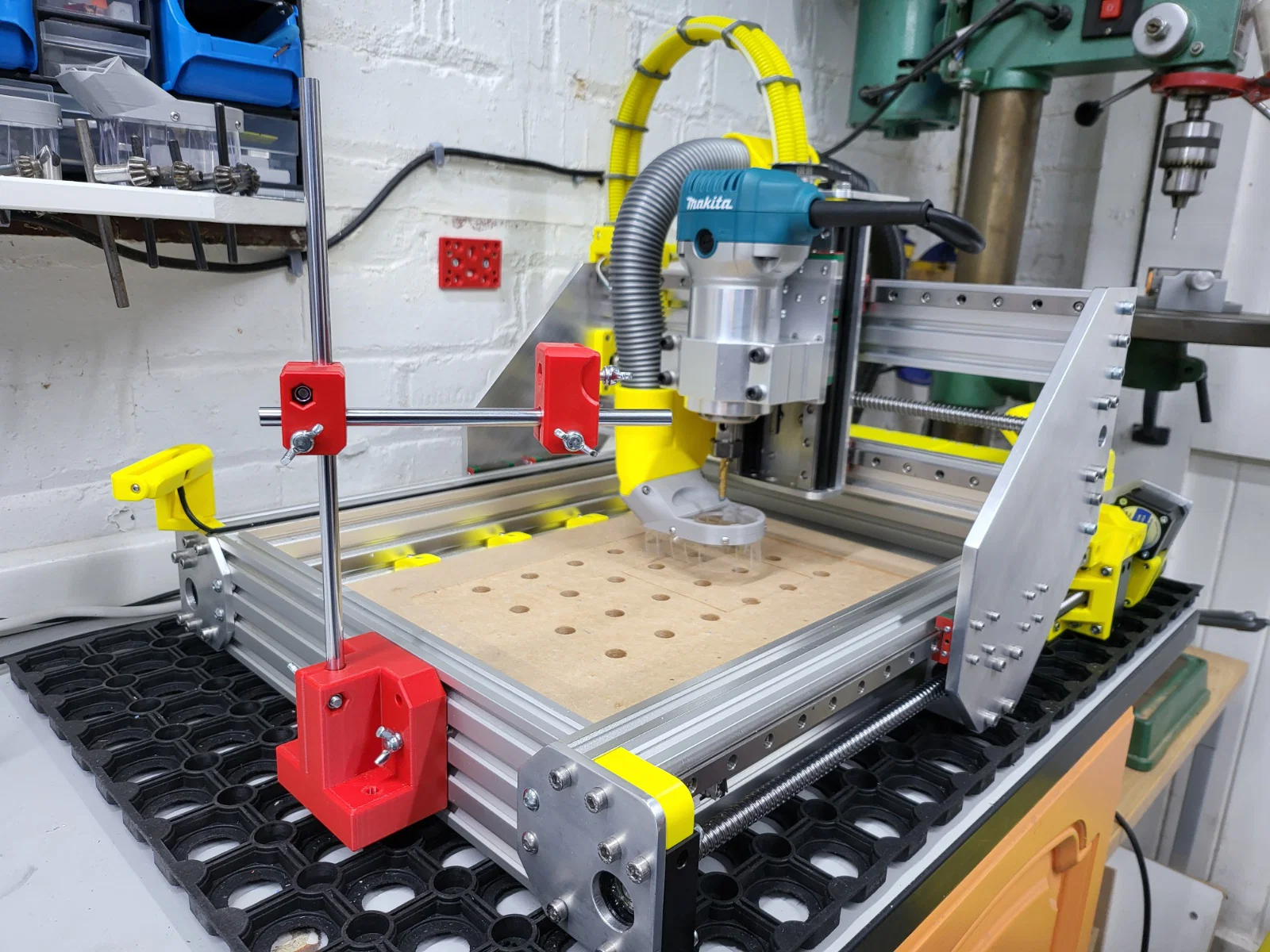

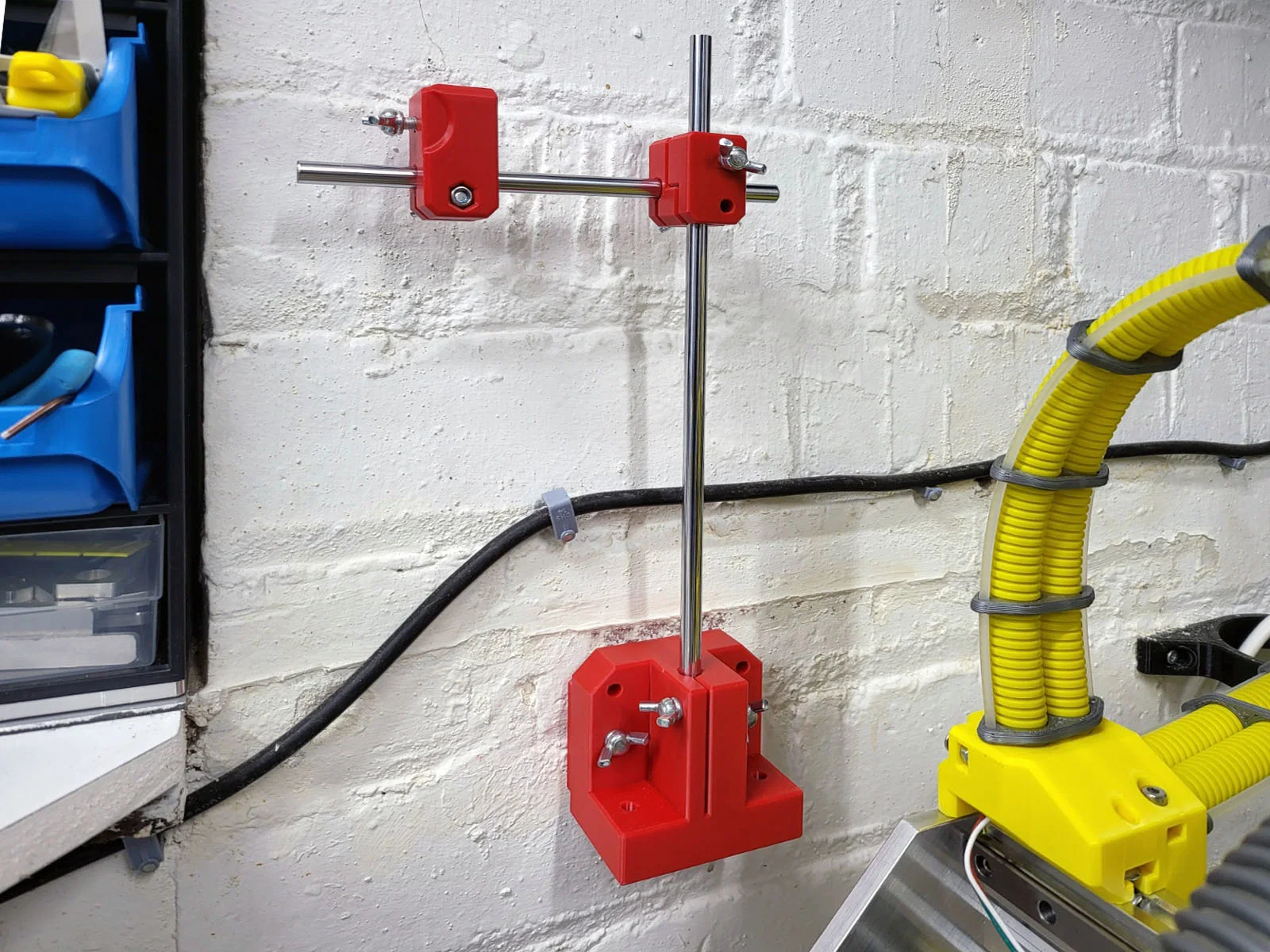

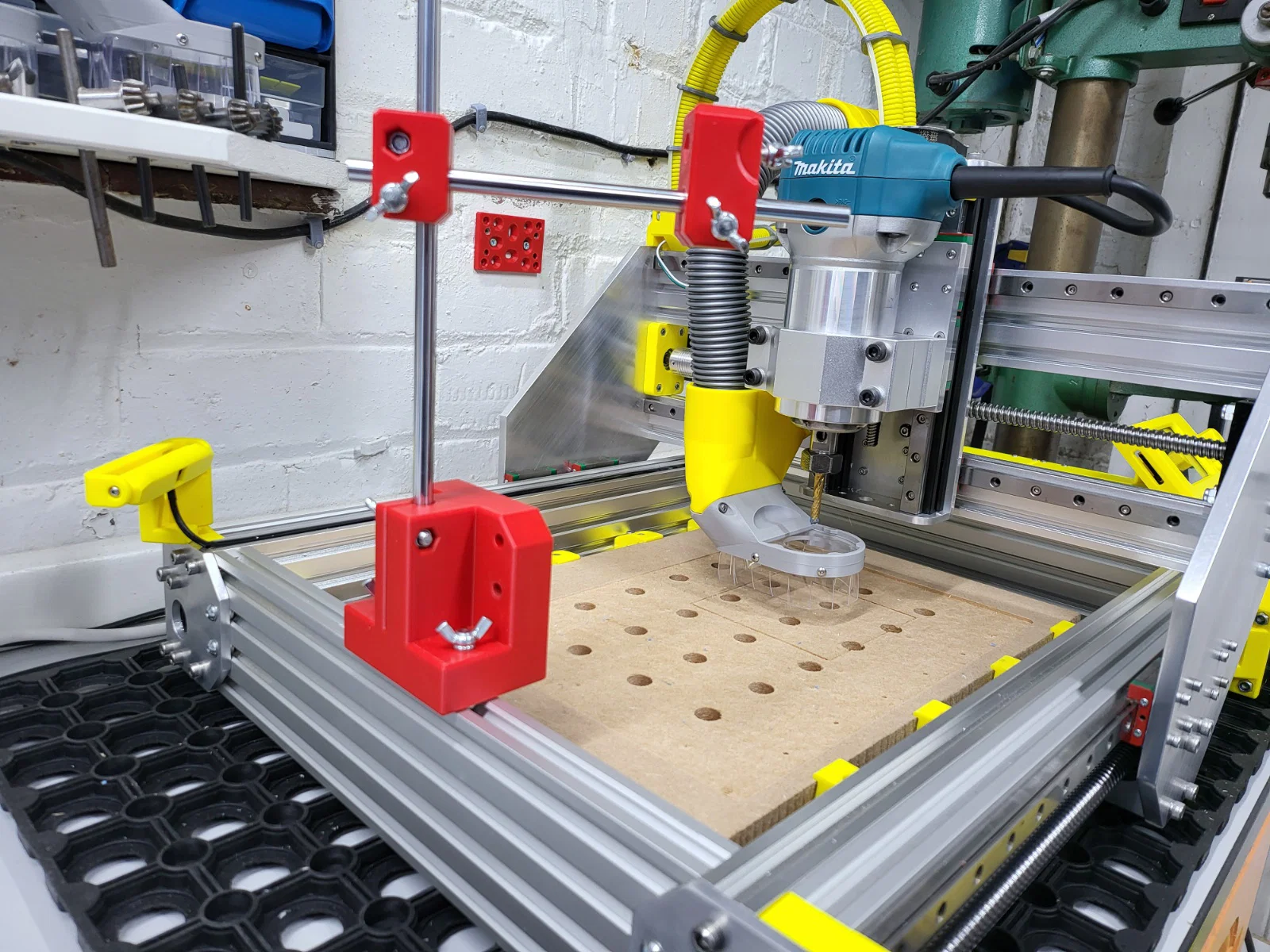

Giá đỡ Digital Dial Indicator (ty thép 8mm)

Đây là một giá đỡ Dial Indicator dùng ty thép đường kính 8mm.

Bao gồm:

• Chỉnh (adjustment) không cần dụng cụ.
• Các node điều chỉnh được và kẹp (clamping) từng phần riêng.

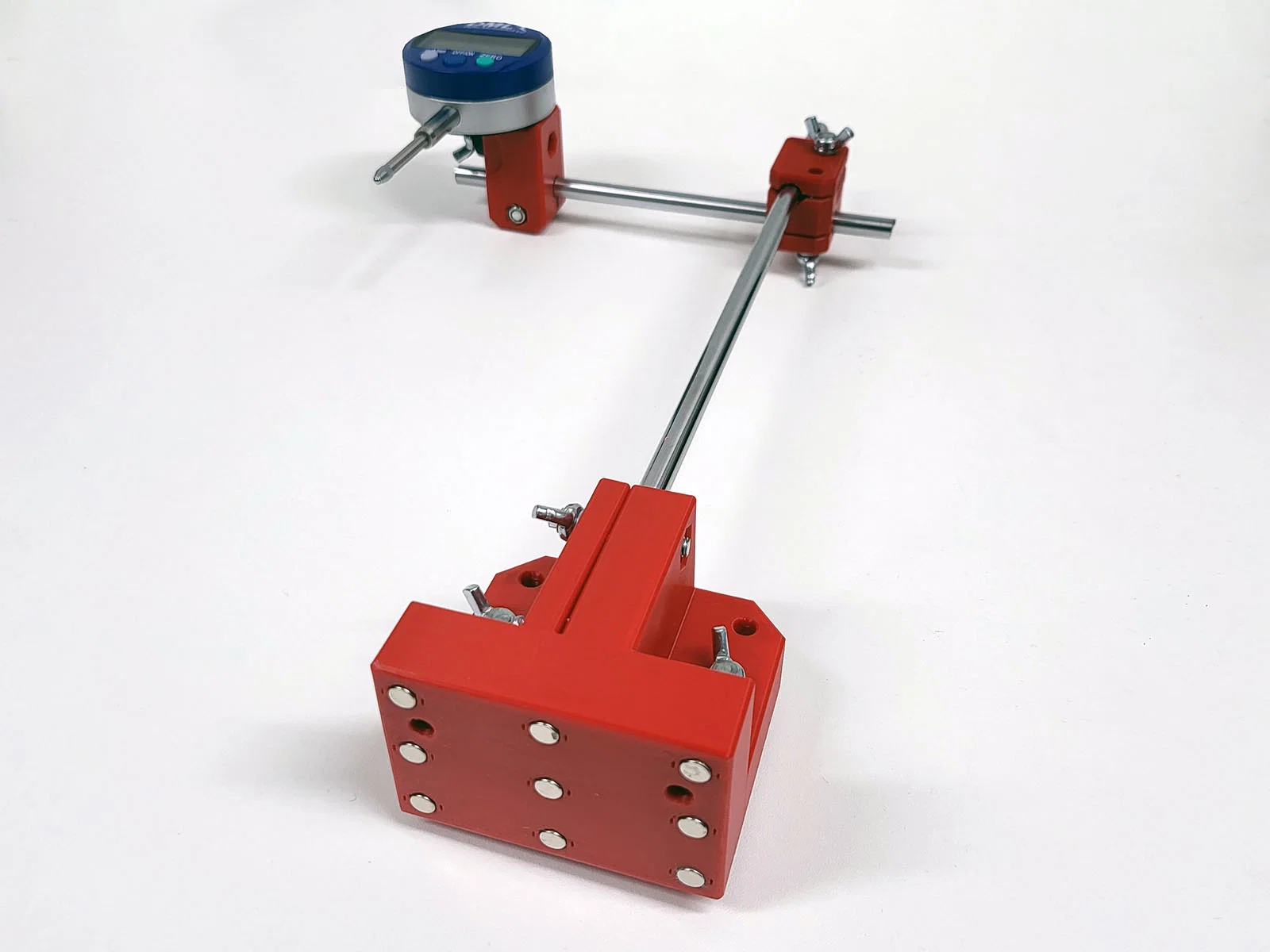

• Lỗ (apertures) gắn nam châm vào đế.

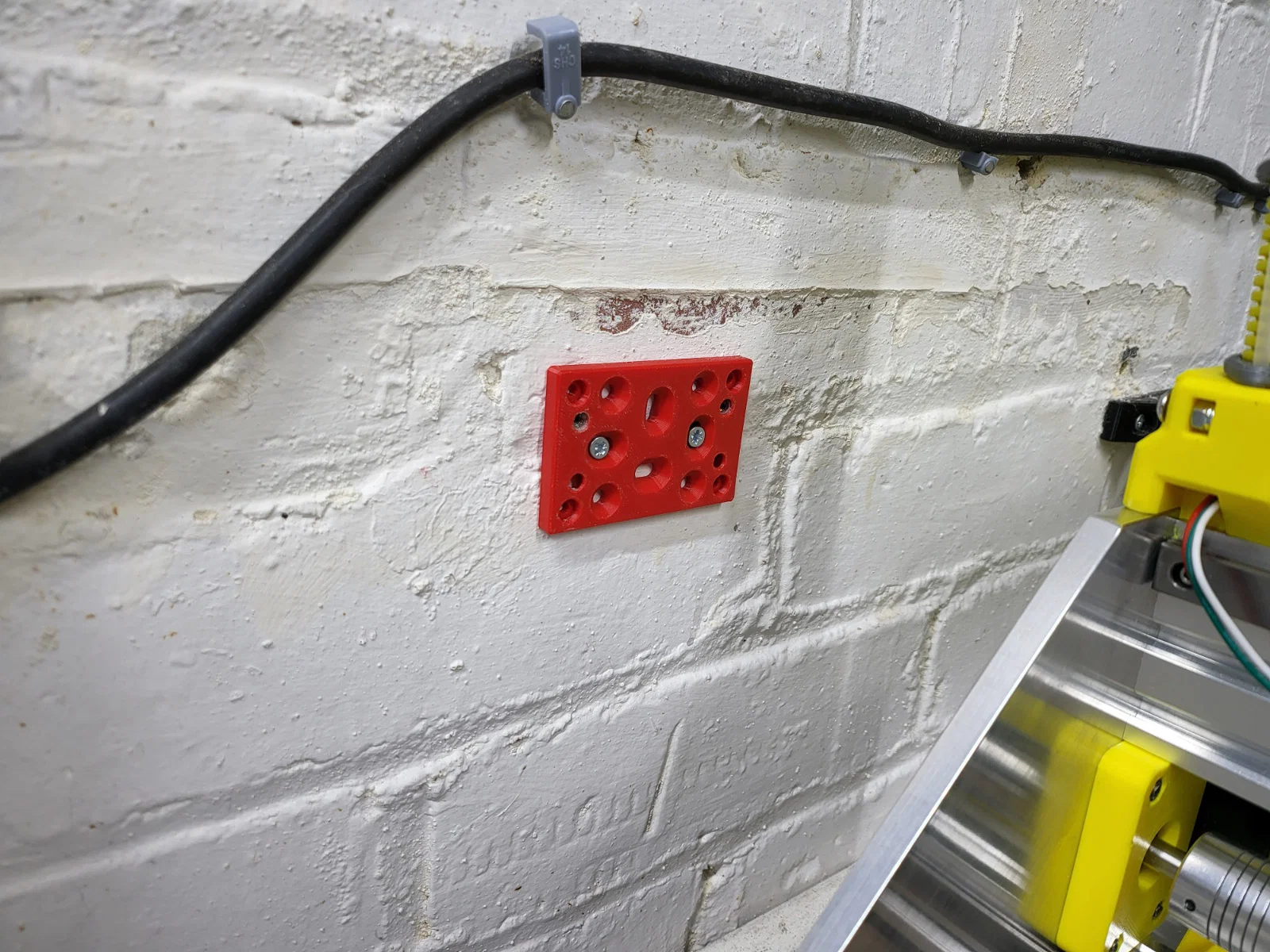

• Tấm gá định vị (Location Mounting Plate).
• Lỗ bắt M5 cho đế & hông, tâm dọc @ 20mm.

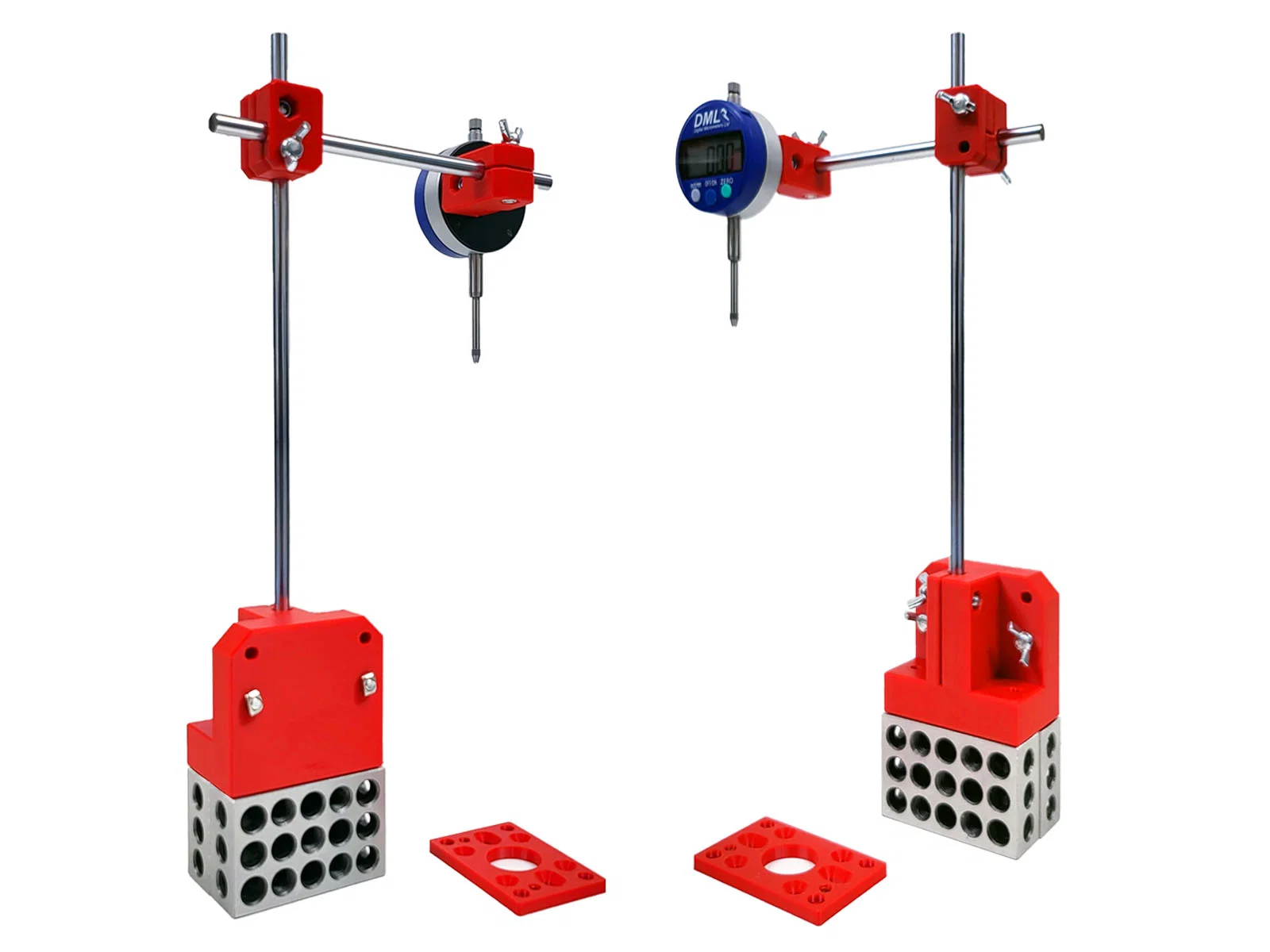

• Kích thước footprint 75mm x 50mm, phù hợp với 123 Blocks.

Phần ngàm kẹp đồng hồ (Dial Mount) được thiết kế riêng cho sản phẩm sau. Mình có upload file STEP để anh em chỉnh lại cho đúng với dụng cụ của mình:

DML 0-25mm Digital Dial Indicator DTI 0.01mm Resolution 12 Months Warranty : Amazon.co.uk: Business, Industry & Science

BOM

1. 2 đoạn ty dẫn hướng/ty tròn thép 8mm. Chiều dài tuỳ nhu cầu hoặc tận dụng phần thừa.
2. 7 x bu lông cánh (Winged Bolts) M5 x dài 25 mm.
3. 7 x đai ốc (Nyloc Nuts) M5.
4. 6 đến 9 nam châm, đường kính 6mm x dày 3mm (tuỳ chọn).
5. 2 x insert ren nhiệt (Heat Sets) M5 (tuỳ chọn cho tấm mounting) OD 7mm x sâu 4mm, hoặc 2 x đai ốc M5.
6. Keo 502 (superglue) để dán nam châm.

In 3D (Printing)

Không cần supports nếu in đúng orientation như bản đăng.

Cập nhật: 22_02_24

Chỉnh lại tấm Mounting Plate để dùng 2 x đai ốc M5 và bổ sung thêm các lỗ bắt dạng rãnh (slotted mounting holes).
