Pin Li-Ion giả 18650/21700/26650/26700 – In nhanh

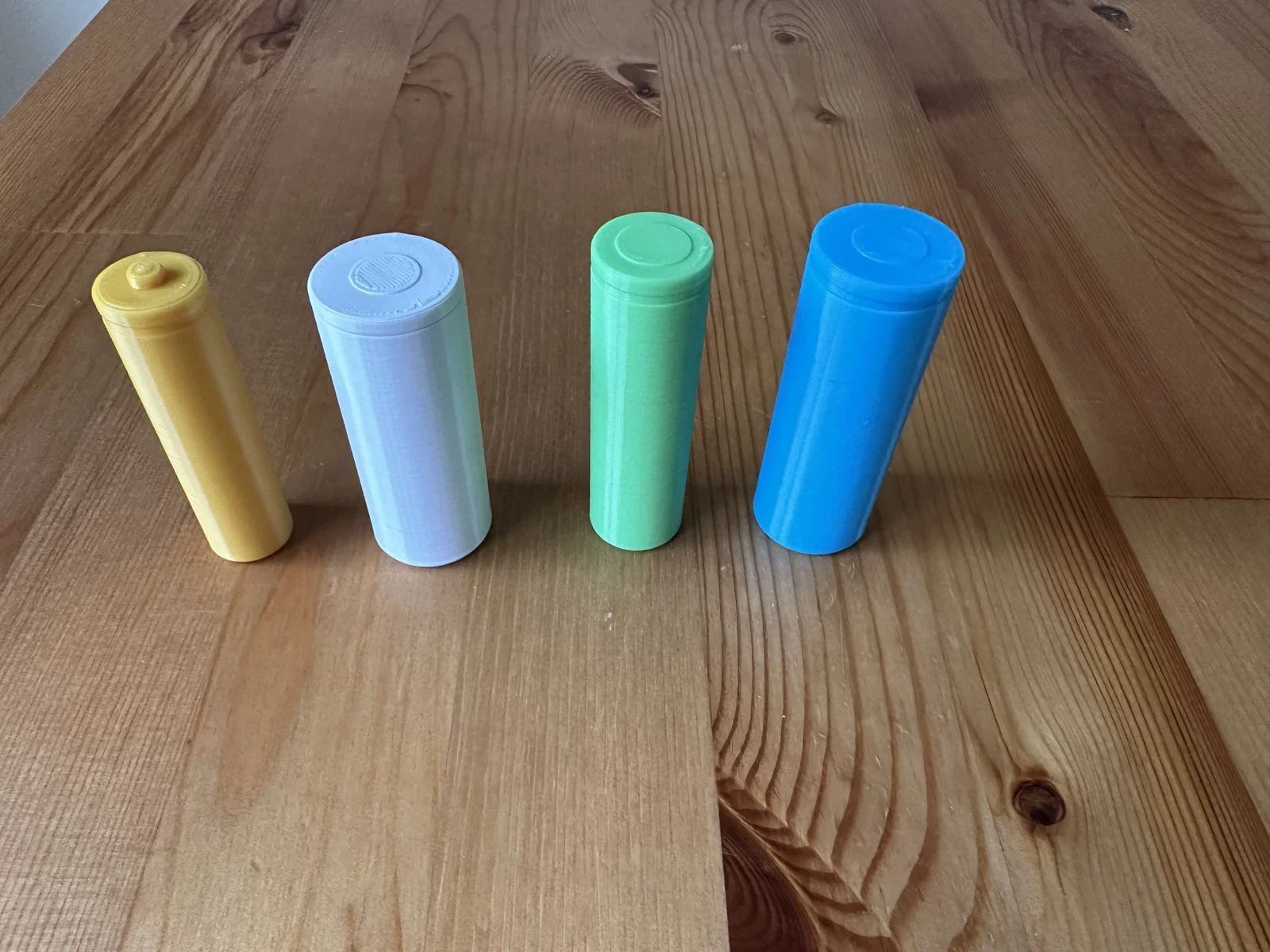

Đây là một bộ pin giả (dummy batteries), gồm mỗi loại:

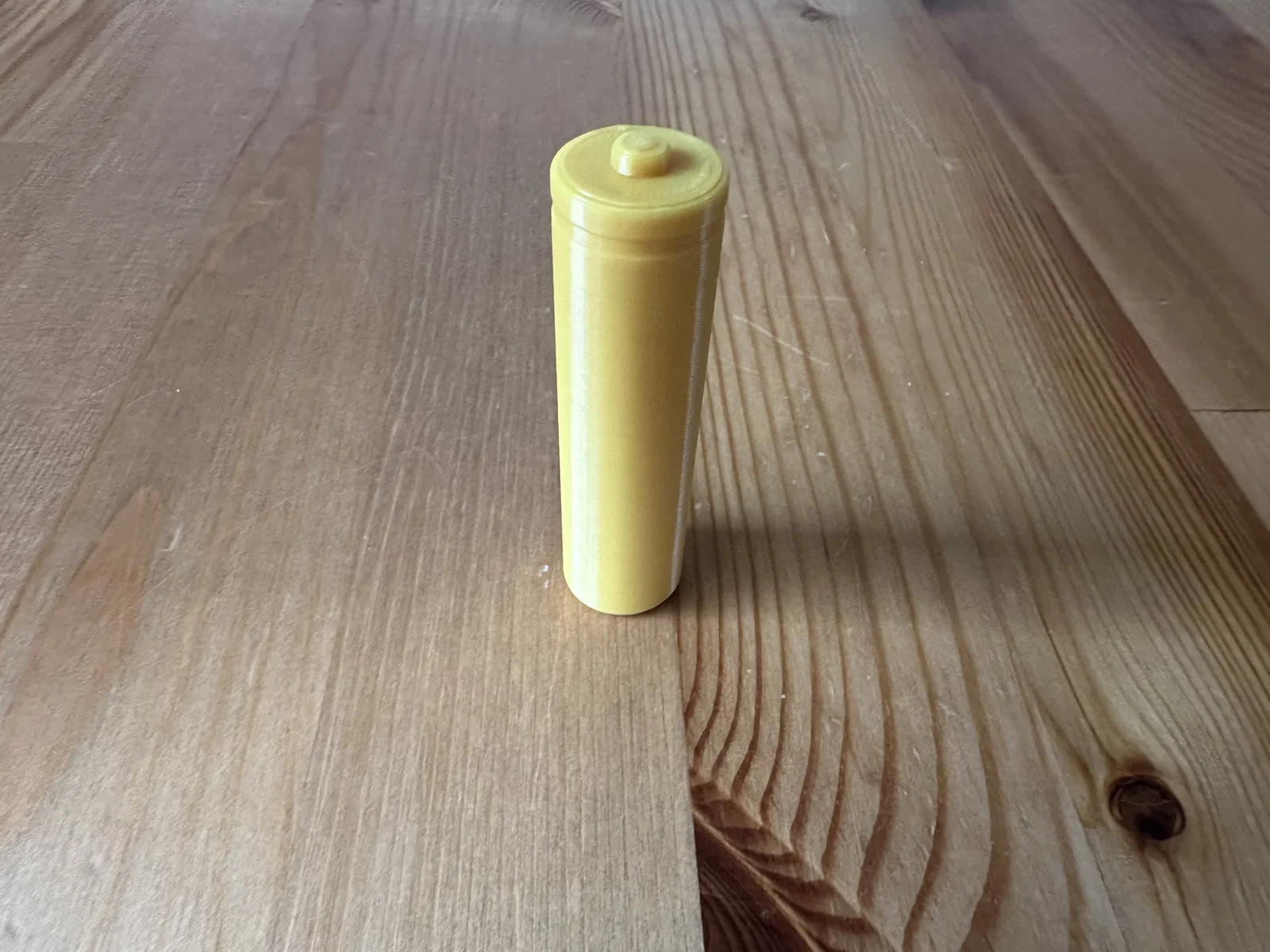

• 18650 có nút dương trên đỉnh (màu vàng)

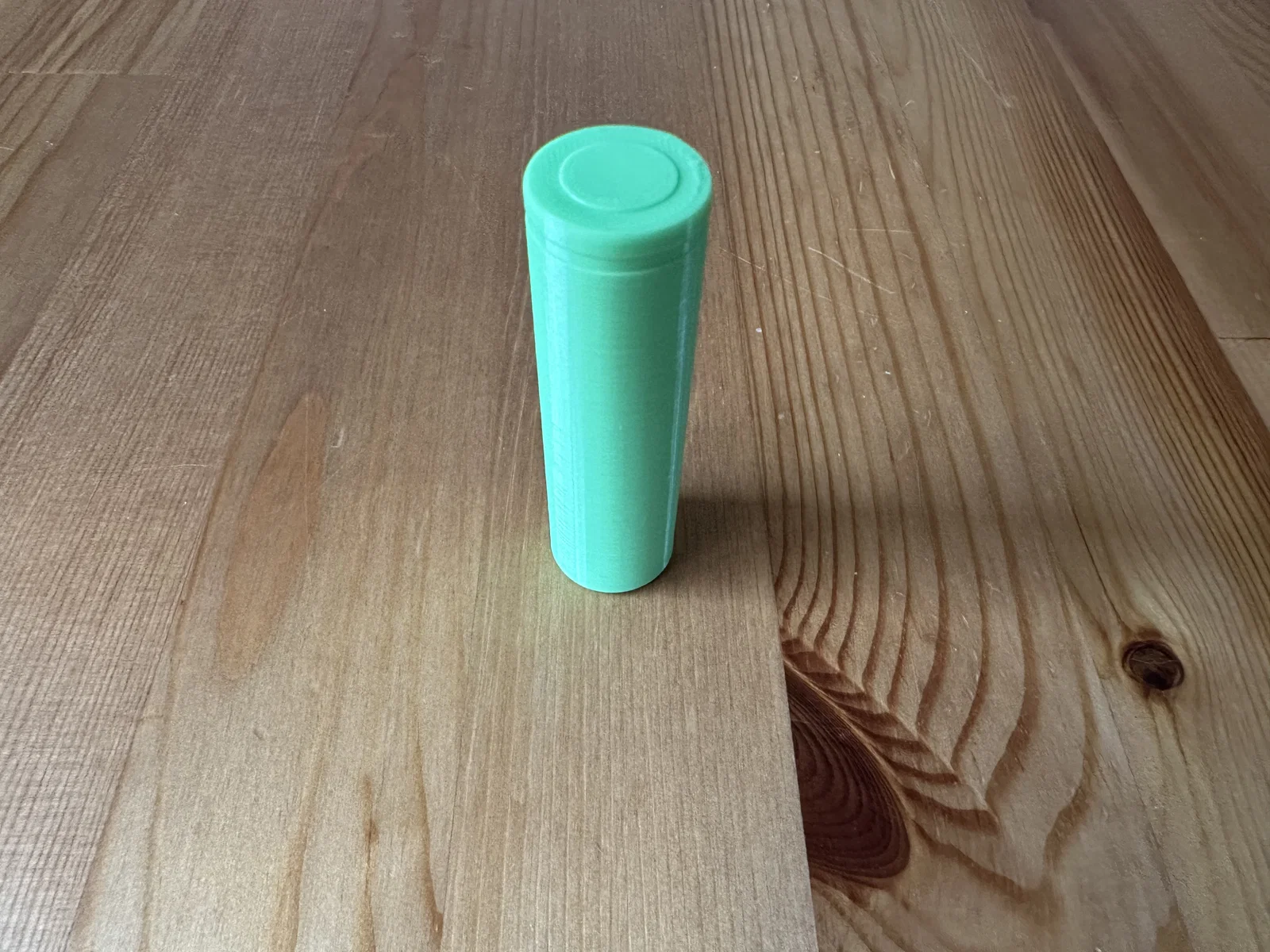

• 21700 đầu phẳng (màu xanh lá)

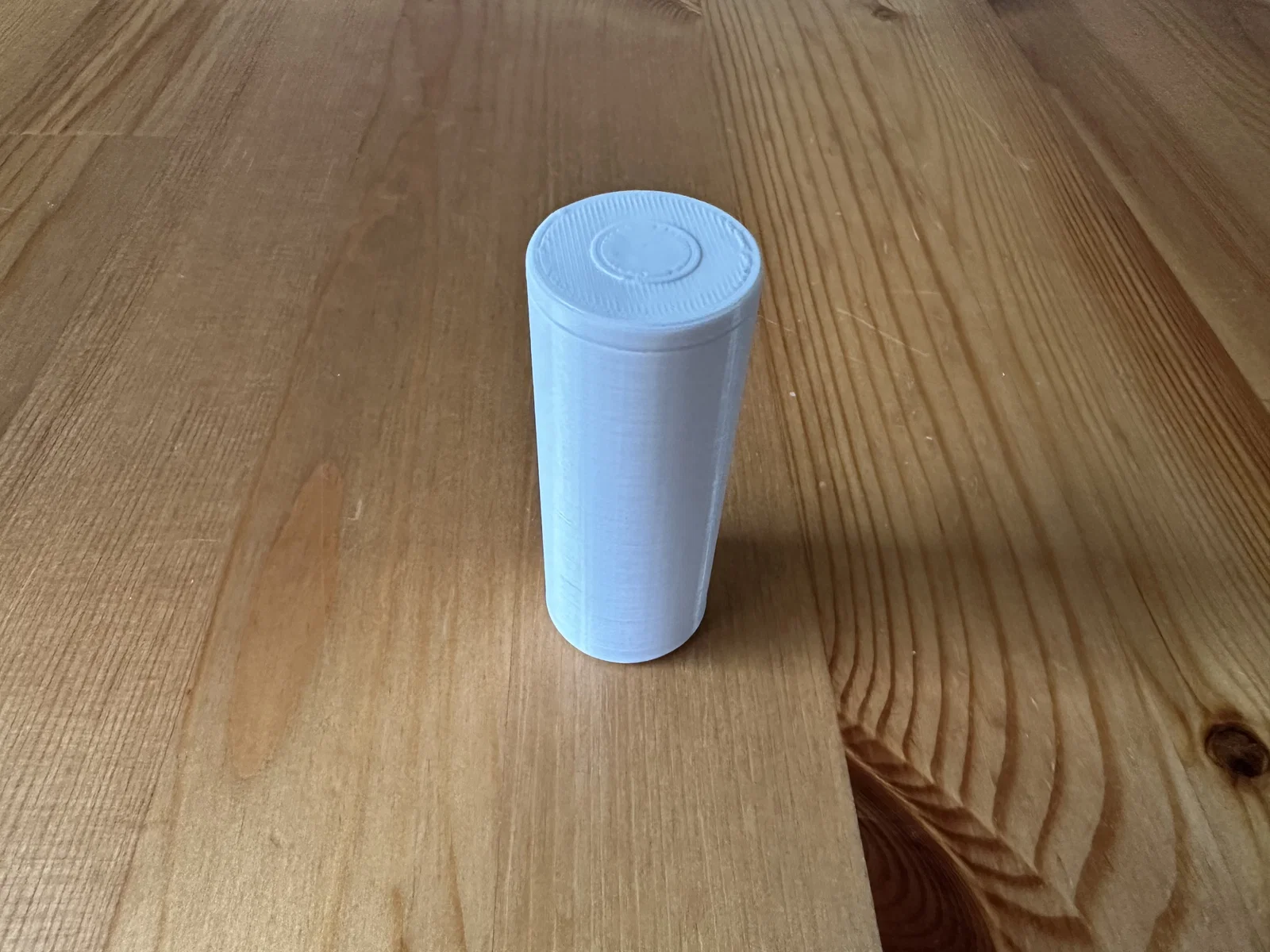

• 26650 đầu phẳng (màu trắng)

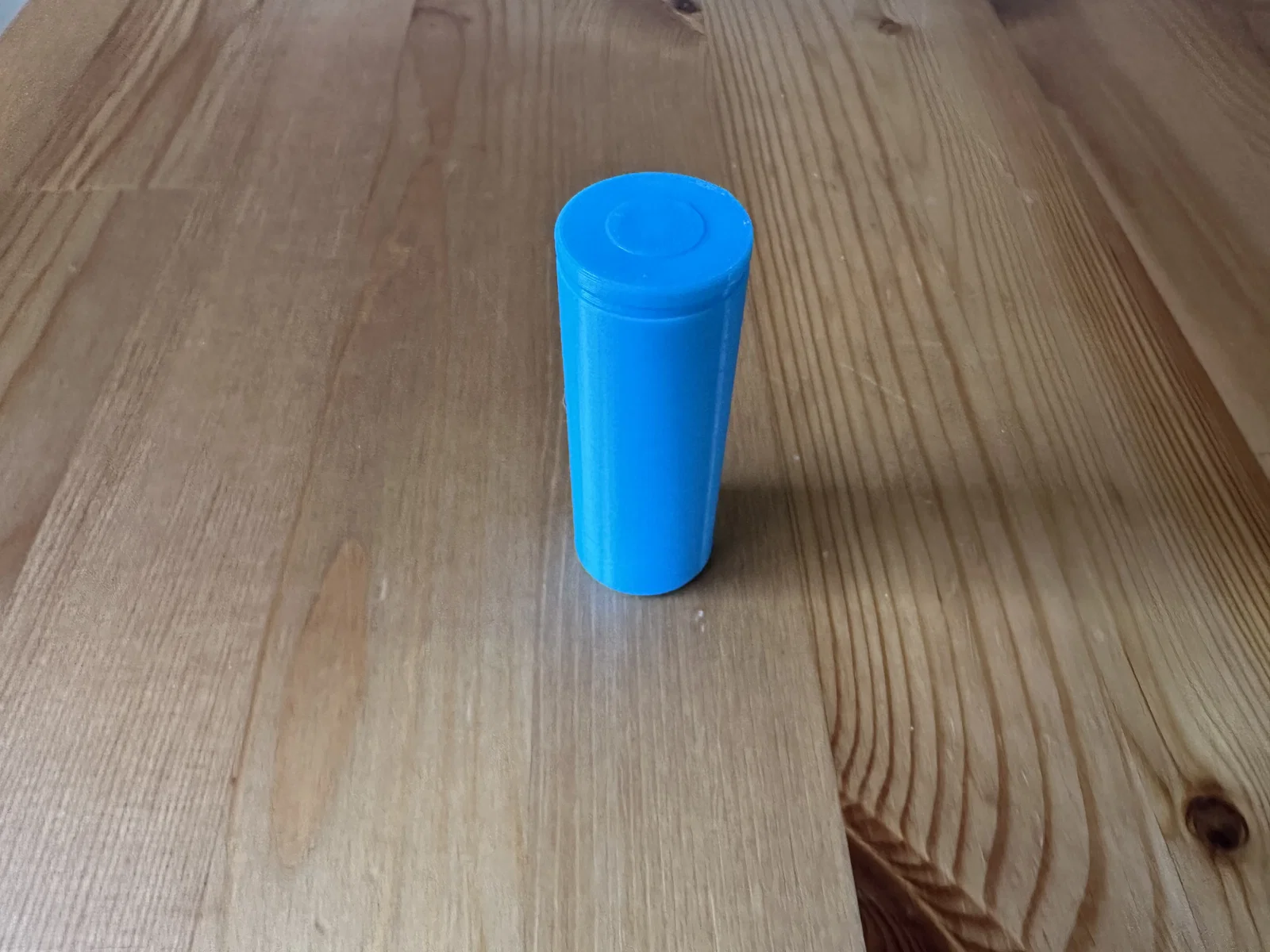

• 26700 đầu phẳng (màu xanh dương)

Mình dùng mấy cái này để làm hộp/khay chứa pin (battery enclosures), v.v. Chúng an toàn hơn so với dùng pin thật, vì pin thật có thể cấp dòng rất lớn, nhất là trong các battery pack.

Mấy viên này 100% trung tính về điện, nên kể cả có lắp ngược chiều thì mạch của bạn cũng vẫn ổn! ;)

Print

Không có gì đặc biệt, cứ dùng thiết lập bạn thấy hợp lý. Mình đã dùng:

• Layer height: 0.3mm
• No walls: 3
• Infil: Cubic
• Infil %: 20
• Skirt: Yes
• Brim: No

Mình không cần brim, kể cả khi in nhiều bản cùng lúc.

Material

PLA hoặc PETG đều ổn. Nếu chỉ dùng để test trong các enclosure bạn đang thiết kế thì PLA là đủ.

Nếu cần độ bền vì lý do cơ khí, PLA vẫn OK, nhưng có thể bạn sẽ cần tăng infill hoặc thêm một perimeter.

Notes

Kích thước của mẫu này chuẩn theo thực tế (dimensionally accurate), không có lớp wrap giả ở phần trên và dưới, nhưng phần nút ở đỉnh (button) mà bạn cần thì làm đúng.

Mấy mẫu này in khá nhanh vì không quá cầu kỳ. Mục tiêu là có đủ số lượng để in ra dùng thay cho pin thật. Thử nghiệm in 10+ viên một lần thì nhìn không có vẻ hợp lý. An toàn là trên hết, dùng pin giả (dummy batteries) nha.
