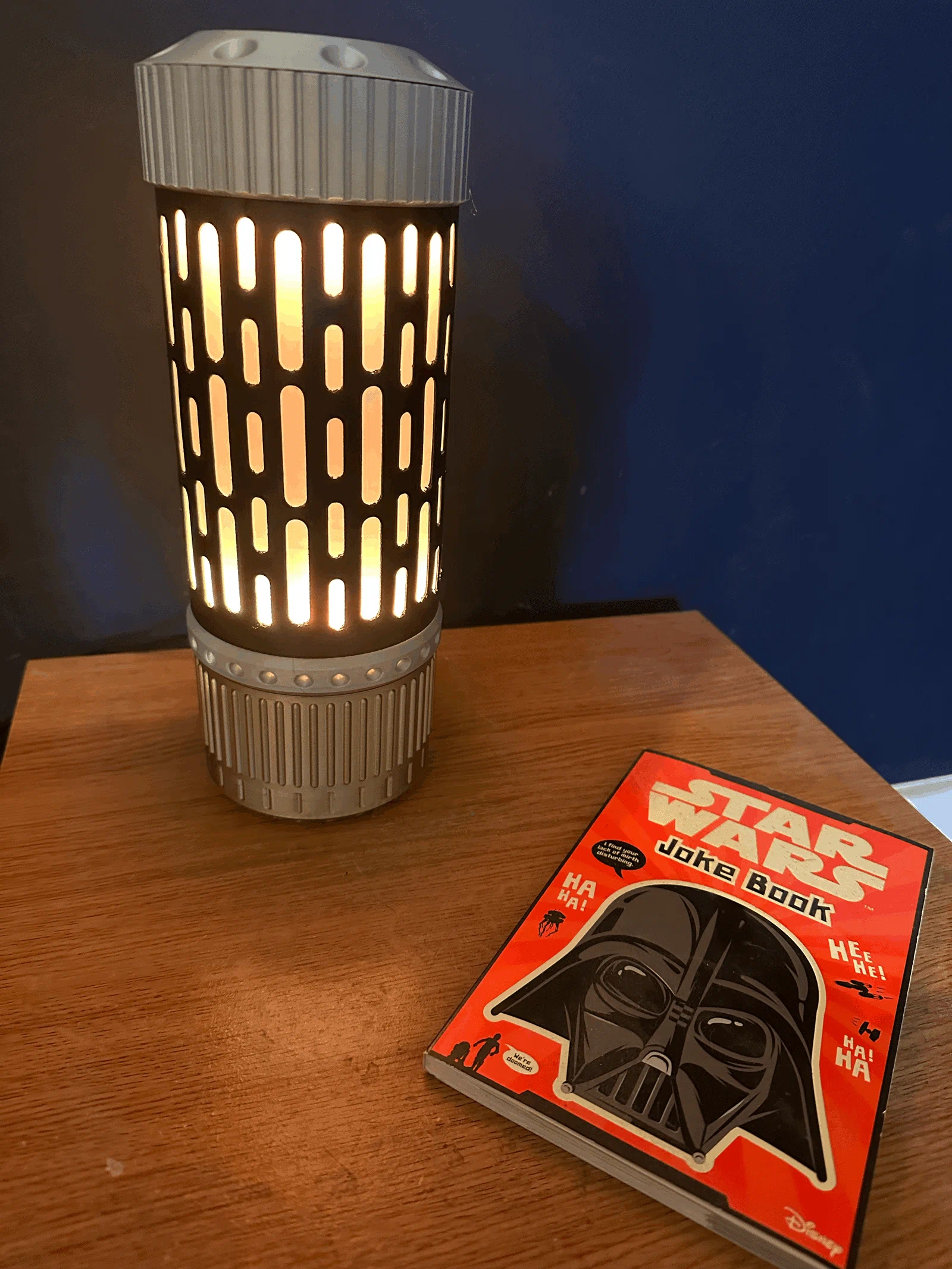

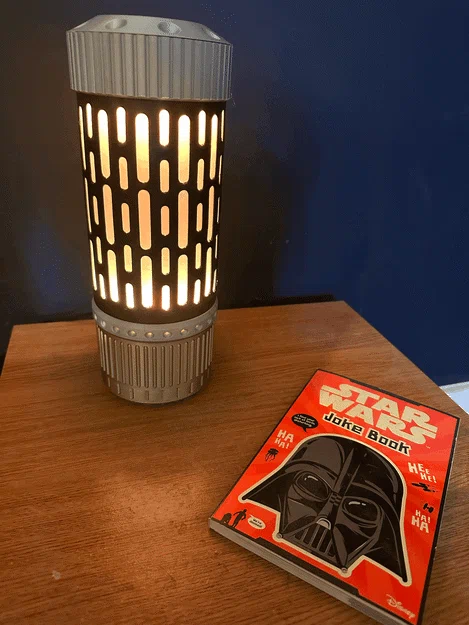

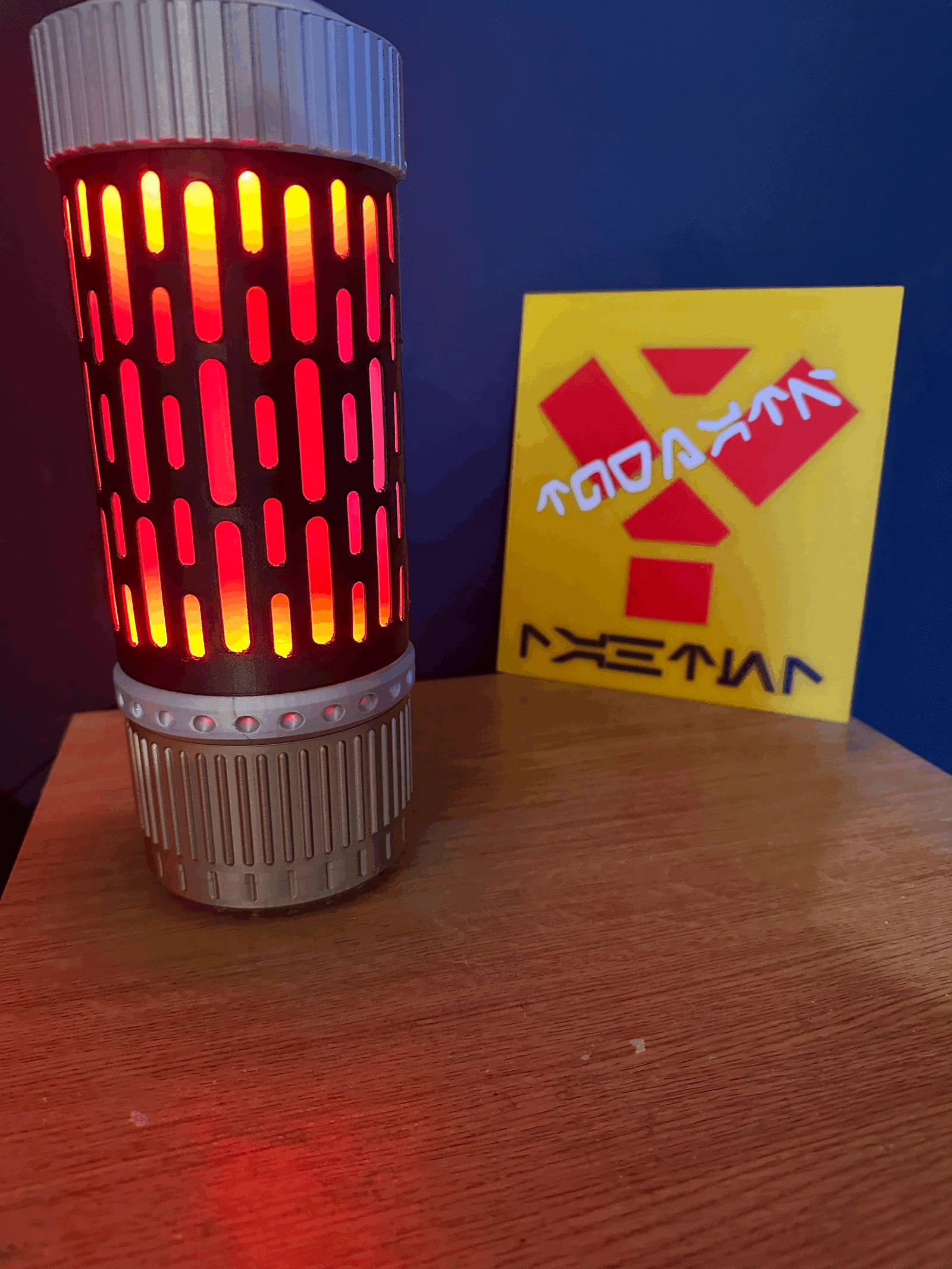

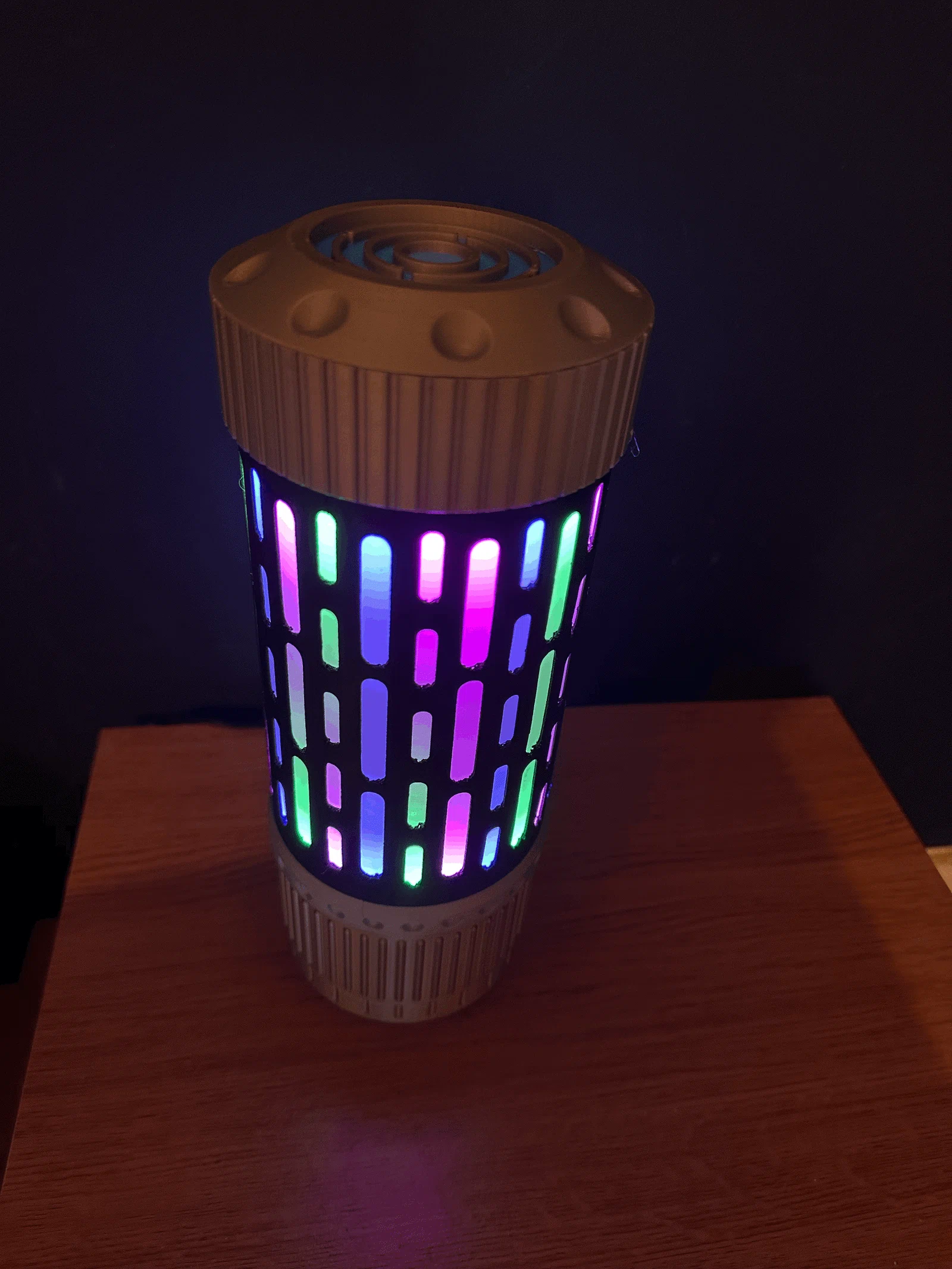

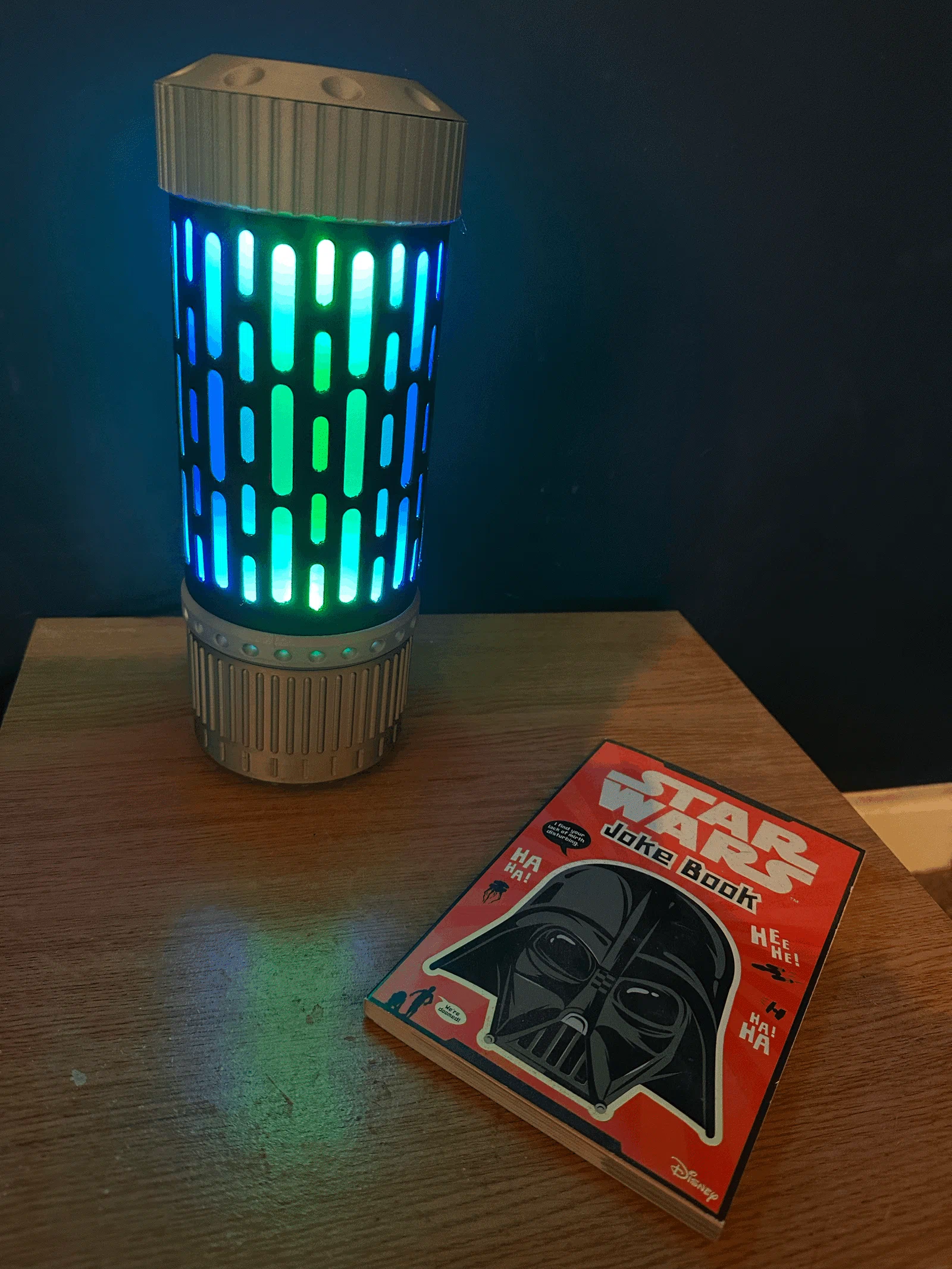

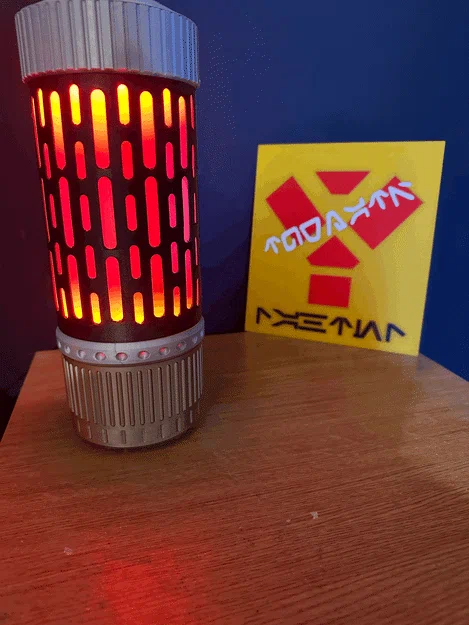

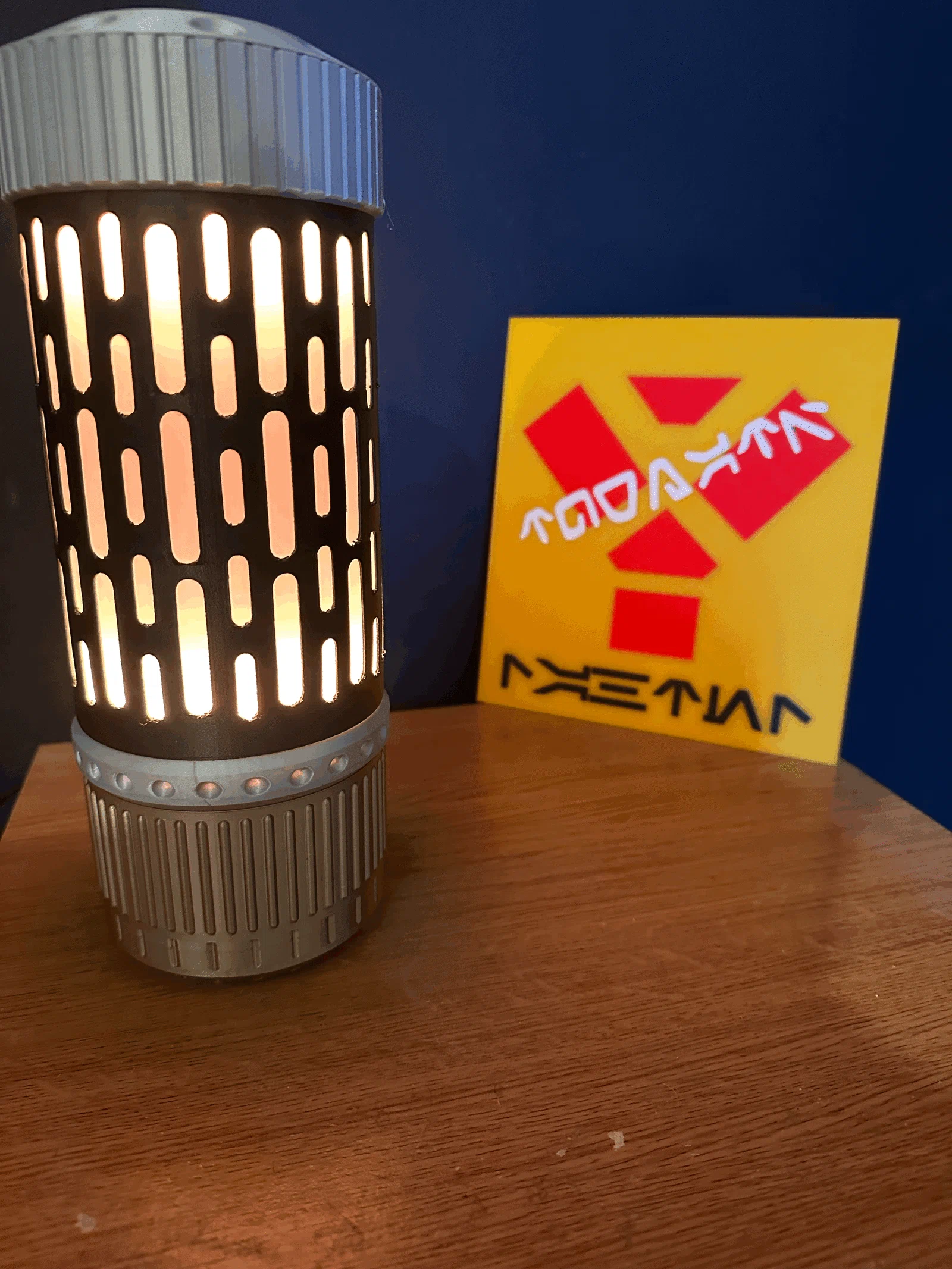

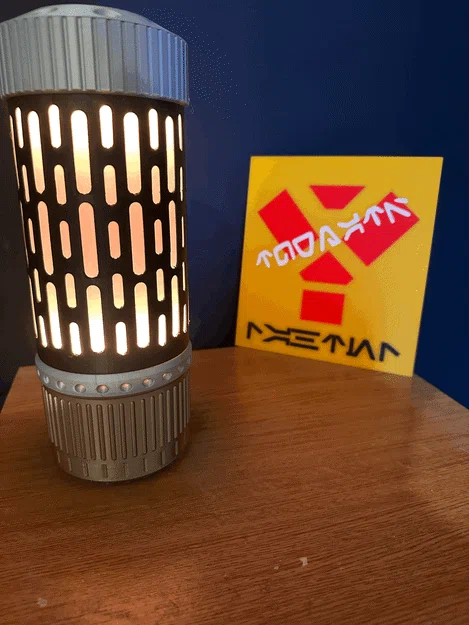

Đèn trang trí WLED phong cách Star Wars

Cái đèn WLED điều khiển qua wifi đơn giản này cực kỳ thích hợp để thêm chút không khí Star Wars vào không gian của bạn đó. Dự án này dùng 2 vòng LED WS2812b 24 bóng, một mạch ESP32 và lấy nguồn qua cổng USB. Phần vỏ được in 3D hoàn toàn. Chỉ có phần nắp là cần support, nhưng mình cũng có để sẵn một phiên bản ít chi tiết hơn giúp bạn in được mà không cần support luôn. Dung sai các chi tiết khá khít nên chỉ cần lắp khớp vào nhau là được, tuy nhiên bạn nên dùng thêm chút keo nến để cố định vòng LED ở dưới. Tốt nhất là bạn nên in tất cả các chi tiết trên cùng một máy để đảm bảo độ khít, nếu lỏng quá thì cứ chấm thêm keo nhé. Mình thừa nhận là phần cơ cấu lắp ráp có thể làm tốt hơn, nhưng mình chưa có thời gian cũng như kiên nhẫn để làm vụ đó haha. Bạn cần chuẩn bị: 2x Vòng 24 LED WS2812b https://www.amazon.co.uk/dp/B07DKJ6SFR?psc=1&ref=ppx_yo2ov_dt_b_product_details Board ESP WROOM 32 https://www.amazon.co.uk/dp/B0BP1QWVMB?psc=1&ref=ppx_yo2ov_dt_b_product_details Cáp USB (tùy vào cổng trên board của bạn) Dây điện Kỹ năng hàn cơ bản Nhựa PETG trắng (cho phần tán sáng) Nhựa PLA/PETG đen (cho vỏ ngoài) Nhựa PLA màu kim loại (mình dùng màu Bạc và Vàng đồng) Nhựa PLA trắng (cho lõi trong, mình dùng loại Matte White để chống lọt sáng) Màu nhấn cho phần nắp (dùng nhựa trong suốt sẽ tạo hiệu ứng rất đẹp) Phần mềm WLED - Miễn phí trên mạng, bạn cứ Google WLED Project là có hướng dẫn flash board và cấu hình LED. Keo nến (hoặc keo dán bất kỳ) để cố định vòng LED. Lưu ý: Bạn có thể dùng bất kỳ board ESP32 nào, nhưng phần đế được thiết kế riêng cho loại 38 pin mình liệt kê ở trên nên có thể cần chỉnh sửa nếu dùng loại khác. Hãy in phần tán sáng bằng chế độ Vase mode với PETG vì bạn cần độ dẻo để lắp vào, dùng PLA sẽ dễ gãy lắm. Phần chèn ở trên được thiết kế để in hai màu bằng cách đổi nhựa (M600) nếu bạn không có máy in đa màu. Vỏ ngoài nên in layer height thấp (mình dùng 0.12mm) để phần cửa sổ đẹp hơn. Nếu lắp vào thấy lỏng thì cứ dùng keo CA, hoặc thử scale lại X-Y một chút. Khi lắp, hãy chú ý căn chỉnh các vòng LED sao cho đồng bộ. Bạn có thể nối tiếp chúng trên cùng một chân GPIO (Data Out từ vòng dưới nối vào Data In vòng trên) hoặc dùng hai chân riêng biệt. Chân Data trên board mình dùng là GPIO 16, sau đó nối nguồn 5V và Ground cho cả hai vòng. Trong WLED, bạn cấu hình thành hai phân đoạn LED 0-24 và 24-48, rồi đảo ngược chiều của một trong hai vòng là xong. Phần còn lại cứ thoải mái sáng tạo theo ý bạn nhé!
