Đèn pin Milwaukee M12 đầu chỉnh góc (dùng bóng LED MR16)
Mẫu đèn pin cho hệ pin Milwaukee M12, phần đầu có thể chỉnh góc chiếu. Sử dụng bóng LED MR16 (ren M28x1) kèm tản nhiệt, có BOM linh kiện và thông số in (khuyến nghị PETG do nhiệt cao).
Mô tả

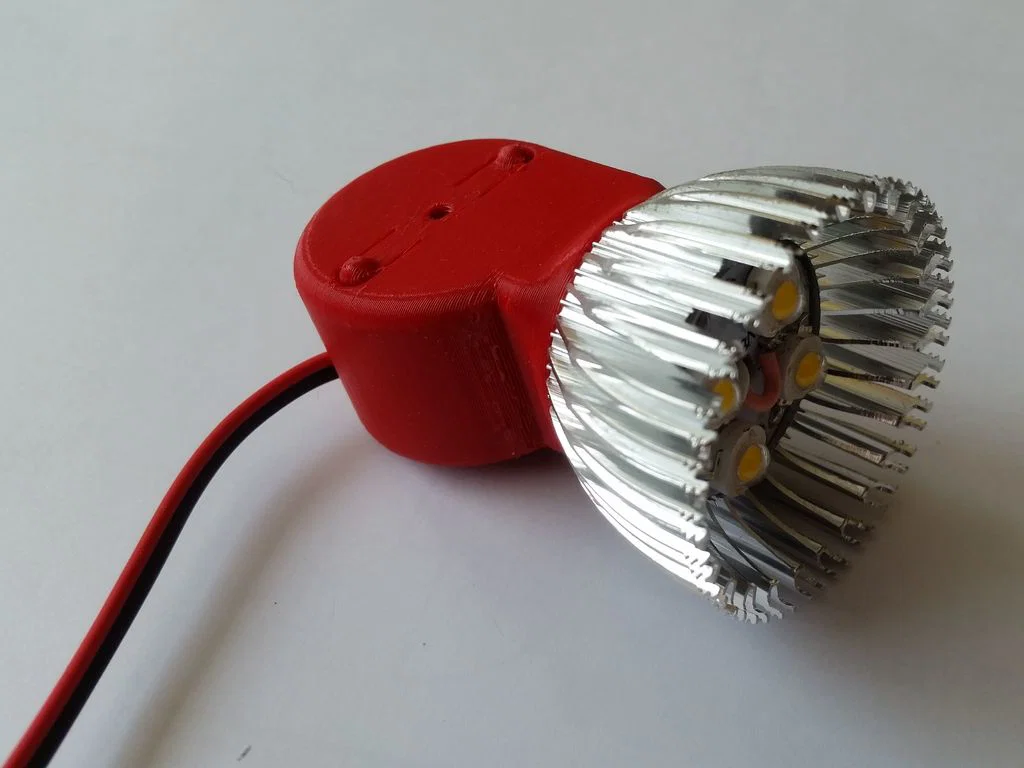

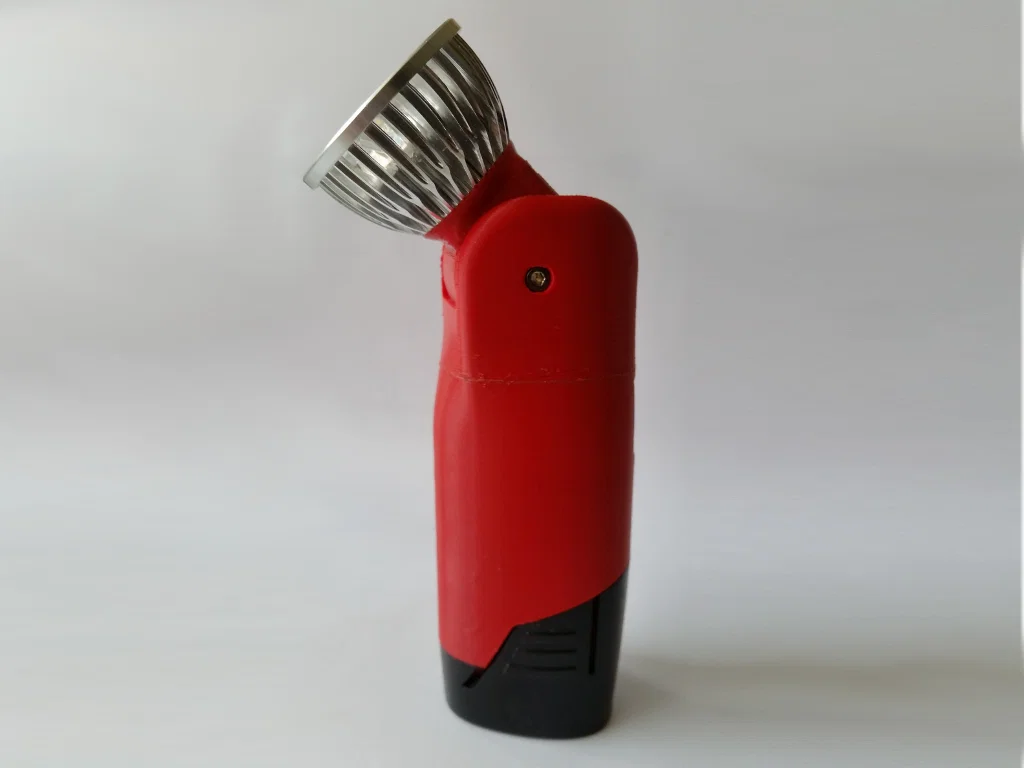

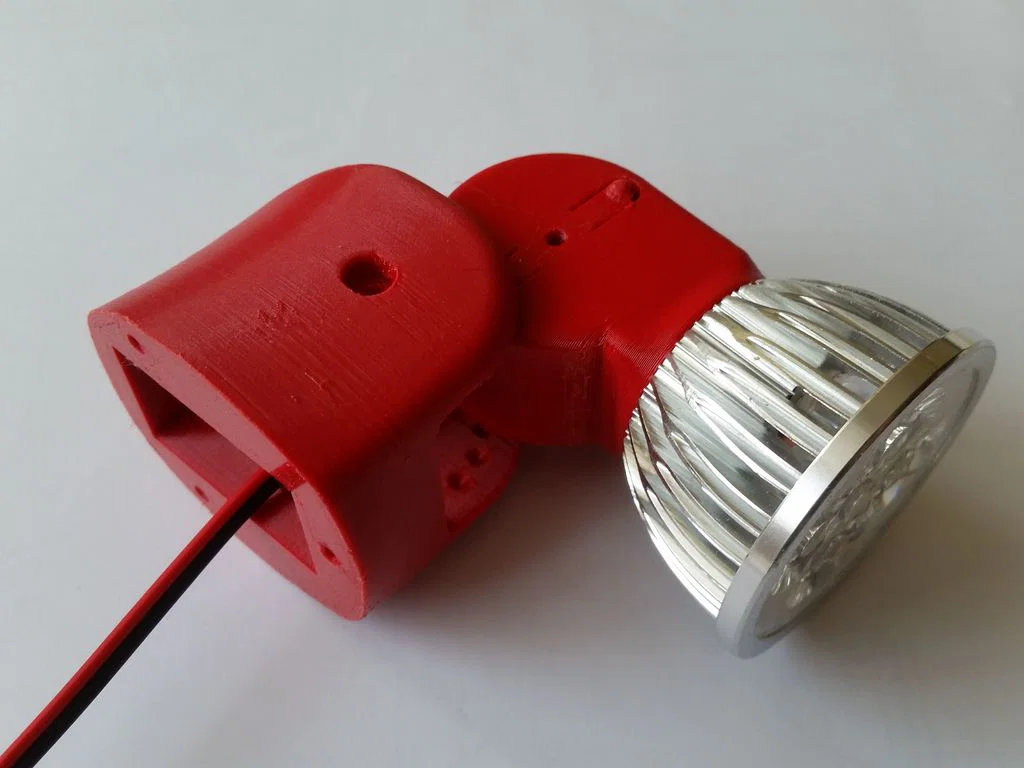

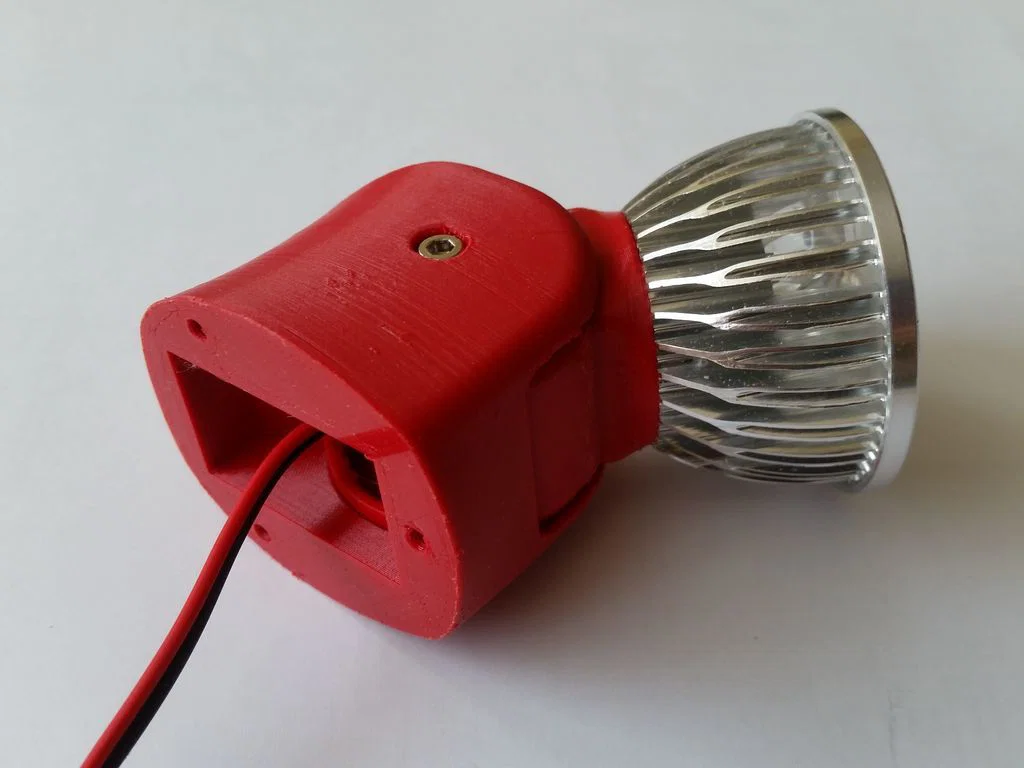

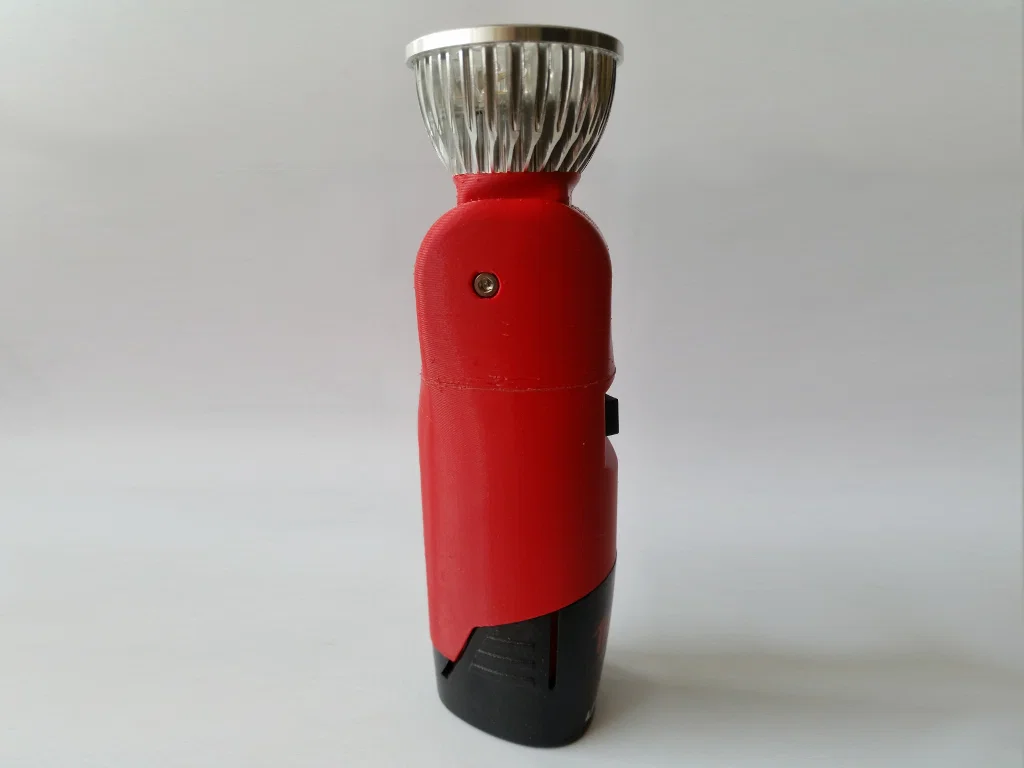

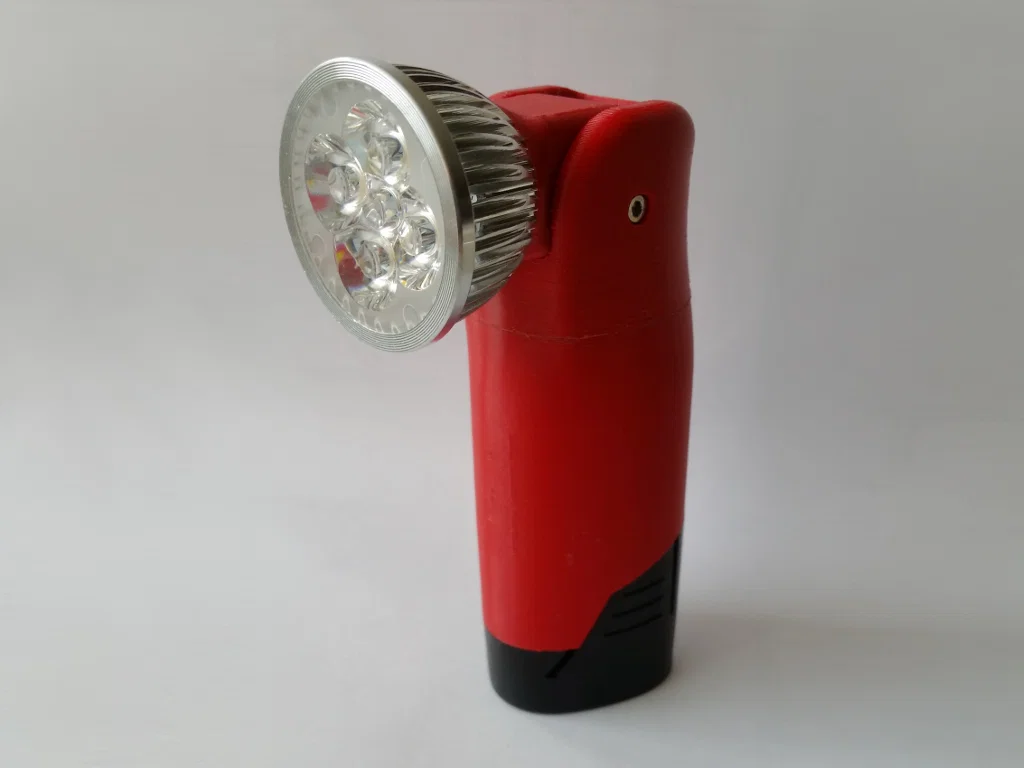

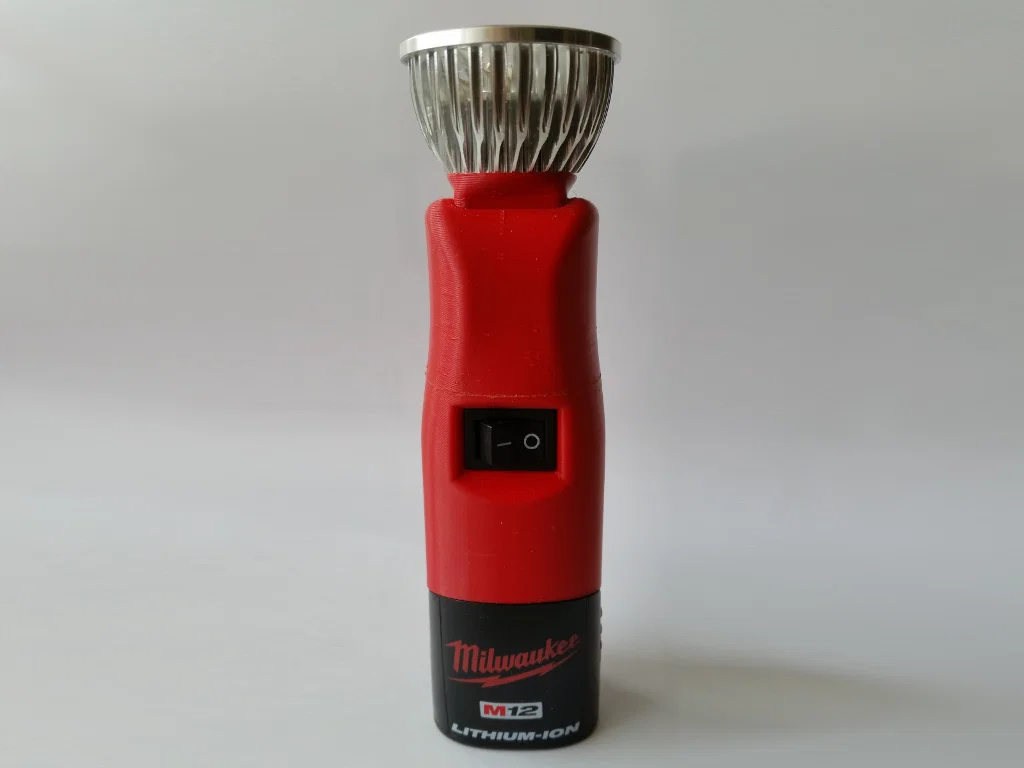

Đây là một cây đèn pin dùng pin Milwaukee M12. Phần đầu đèn có thể chỉnh góc, sử dụng bóng LED MR16.
BOM

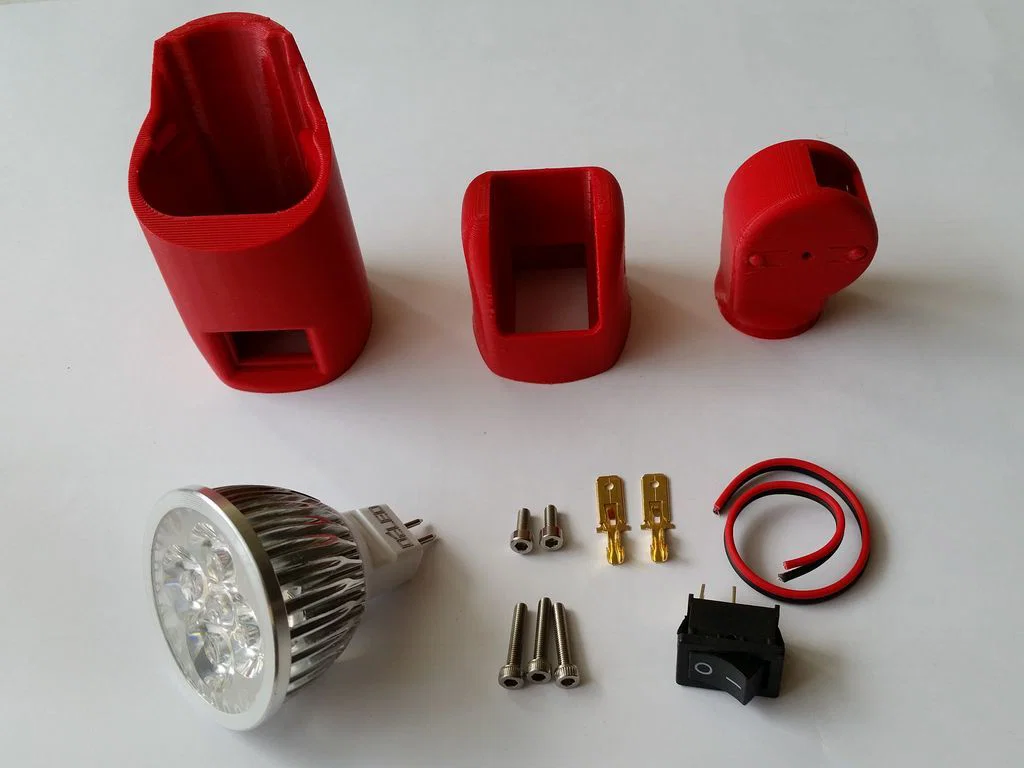

Để lắp ráp, bạn sẽ cần:

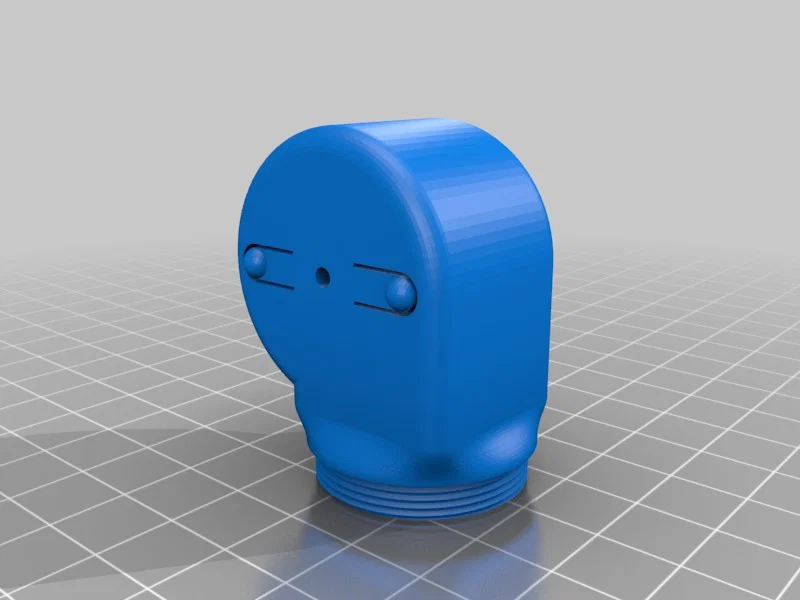

- Phần đầu đèn in 3D.

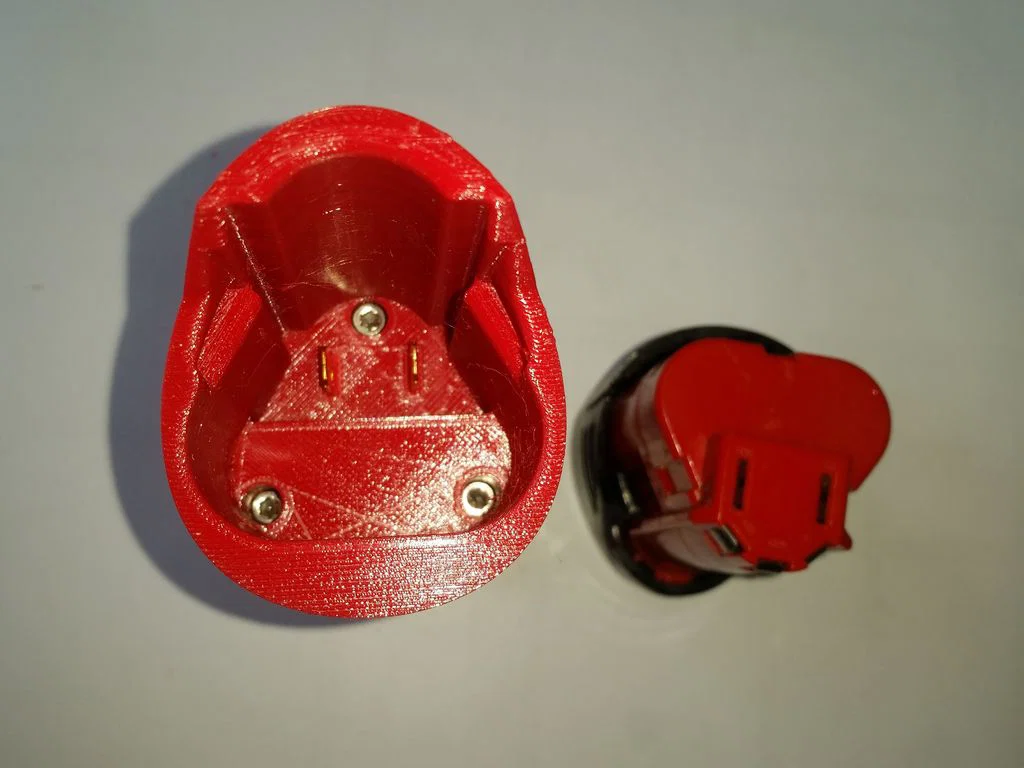

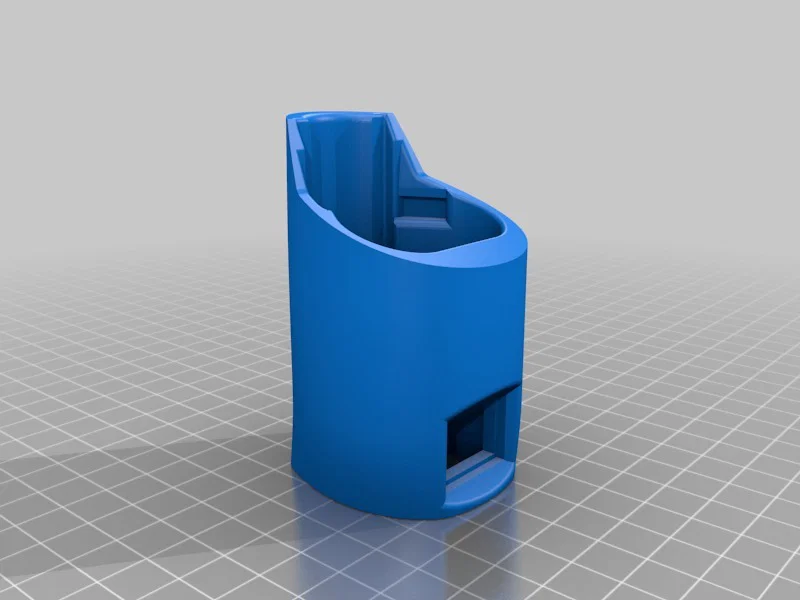

- Phần thân trên in 3D.

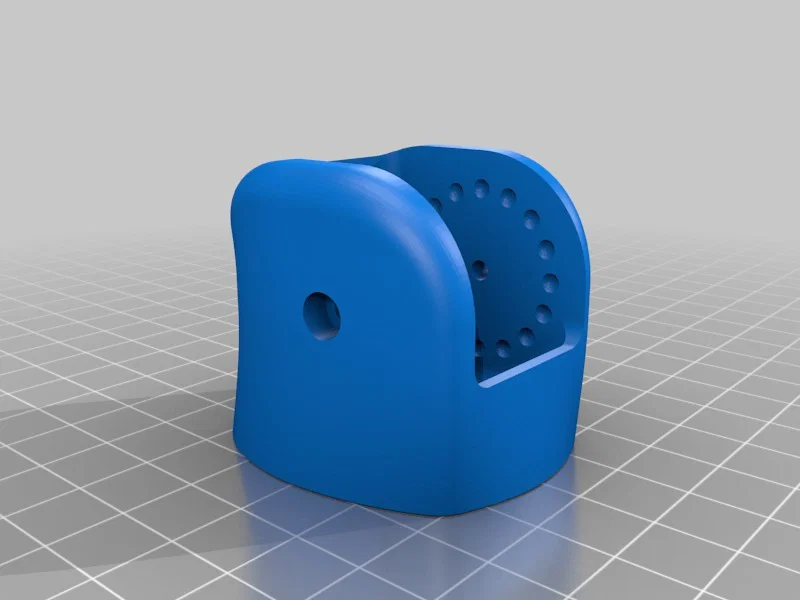

- Phần thân dưới in 3D.

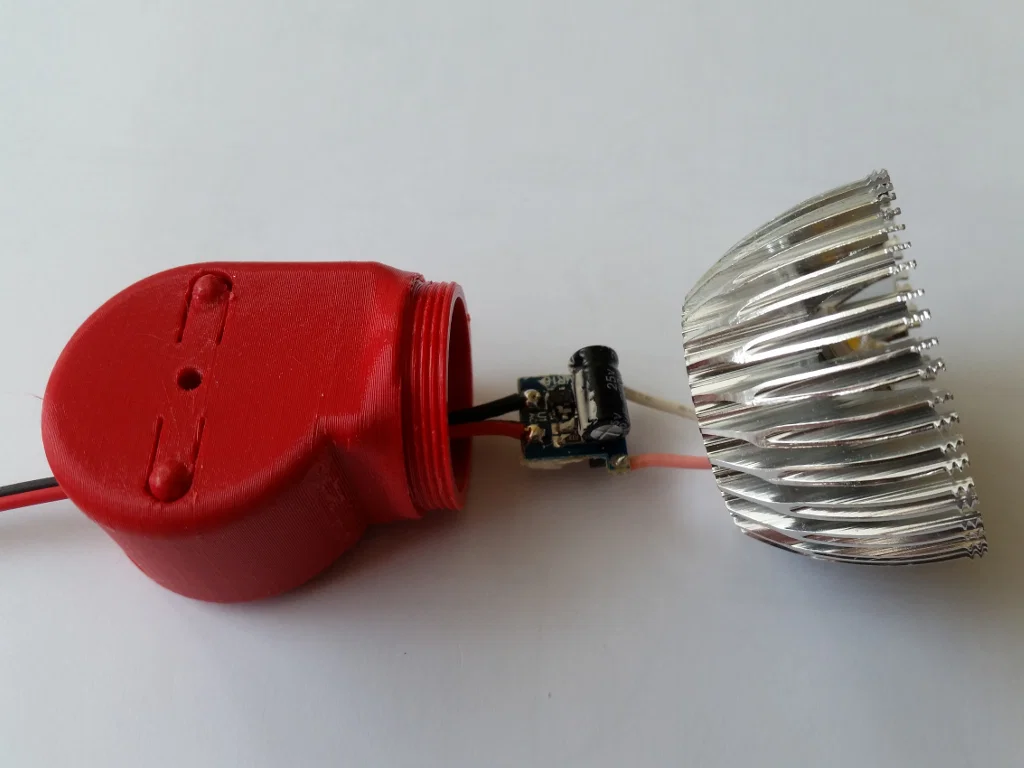

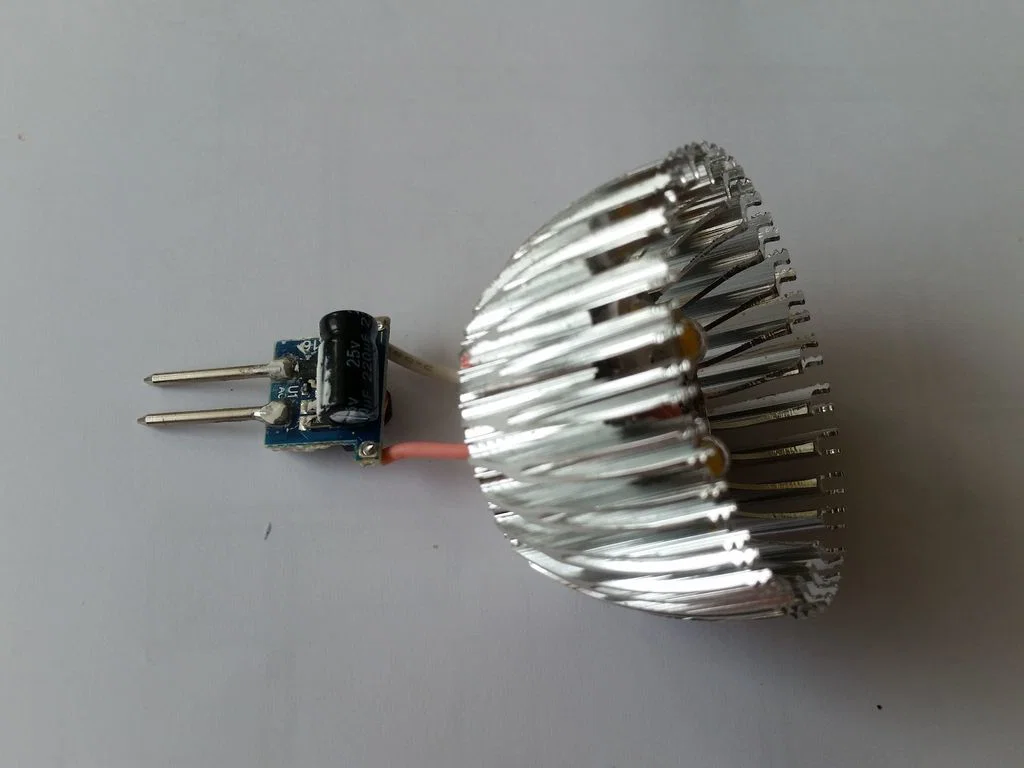

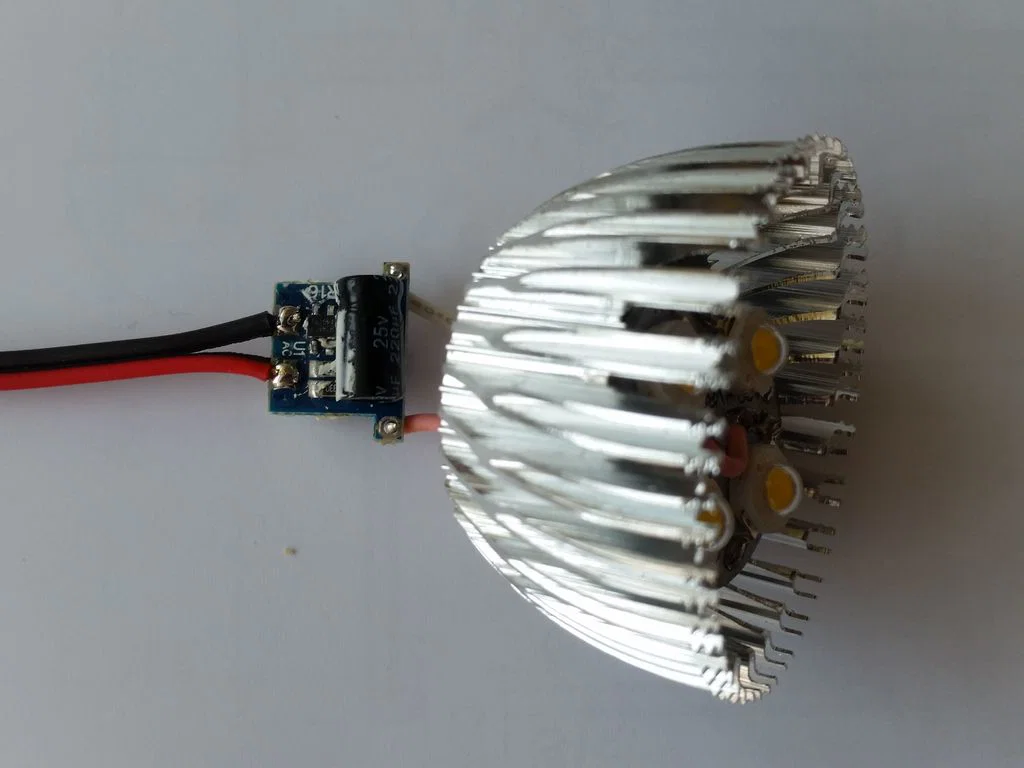

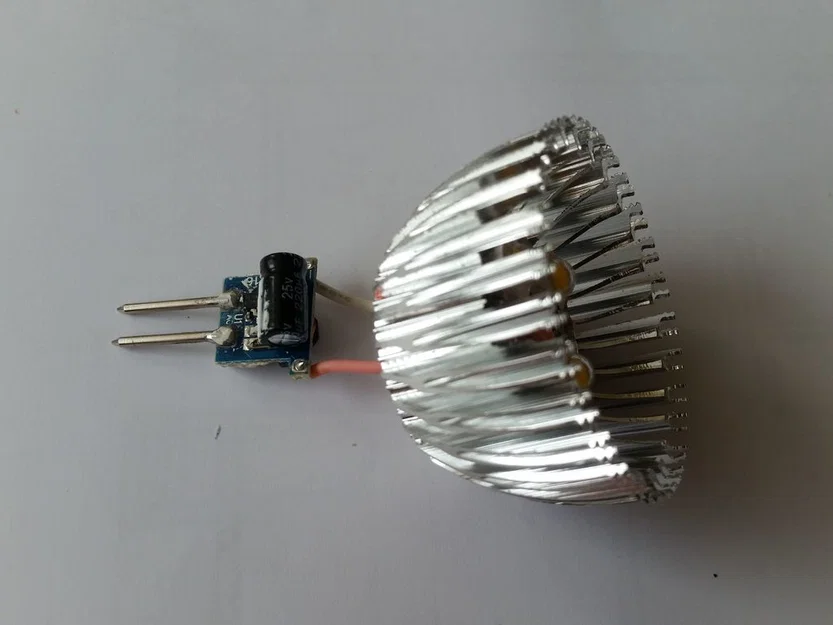

- Bóng LED MR16 công suất 3–5W kèm bộ tản nhiệt có ren M28x1 (xem hình)
- 2 vít M3 dài 8mm
- 3 vít M3 dài 16mm

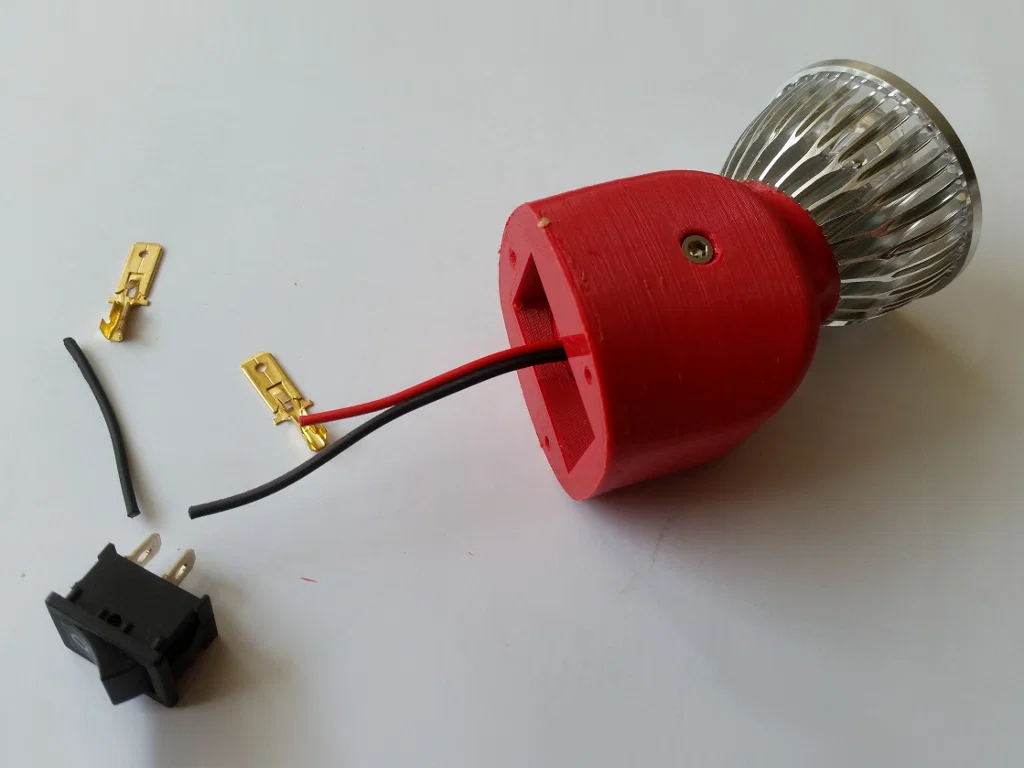

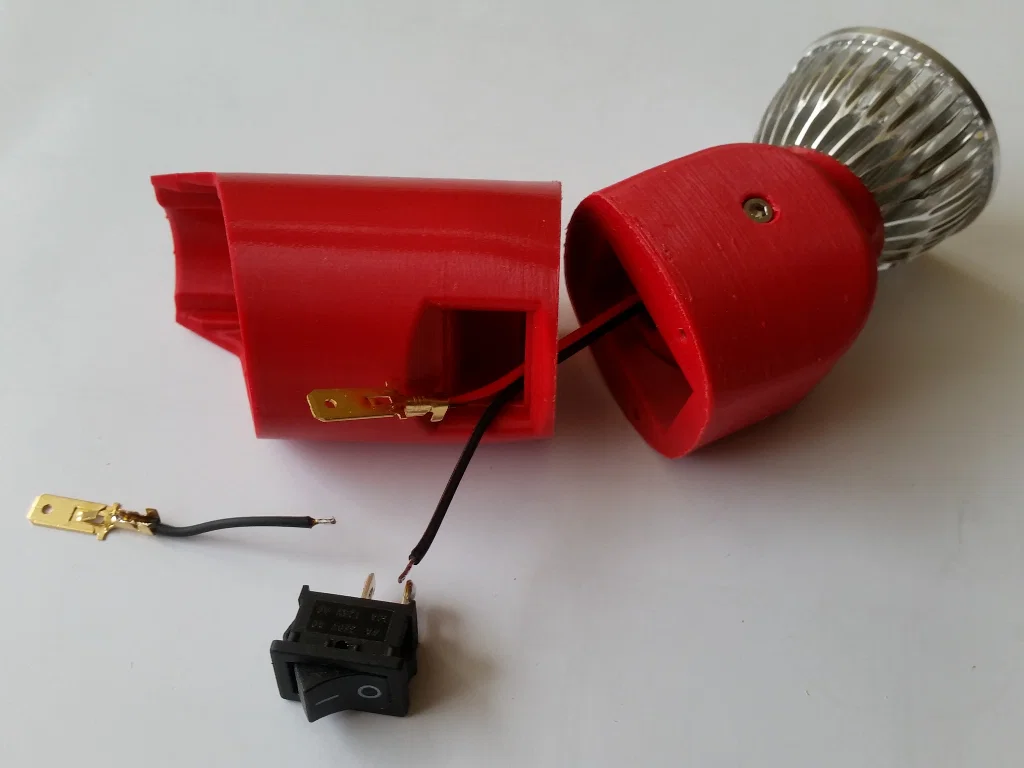

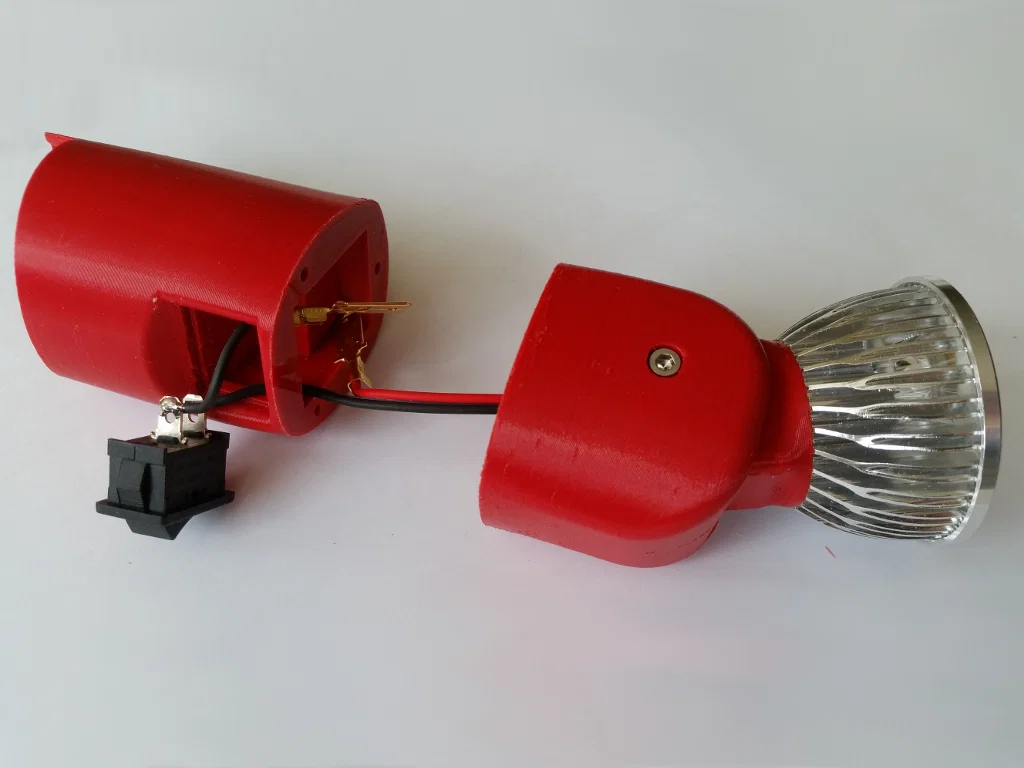

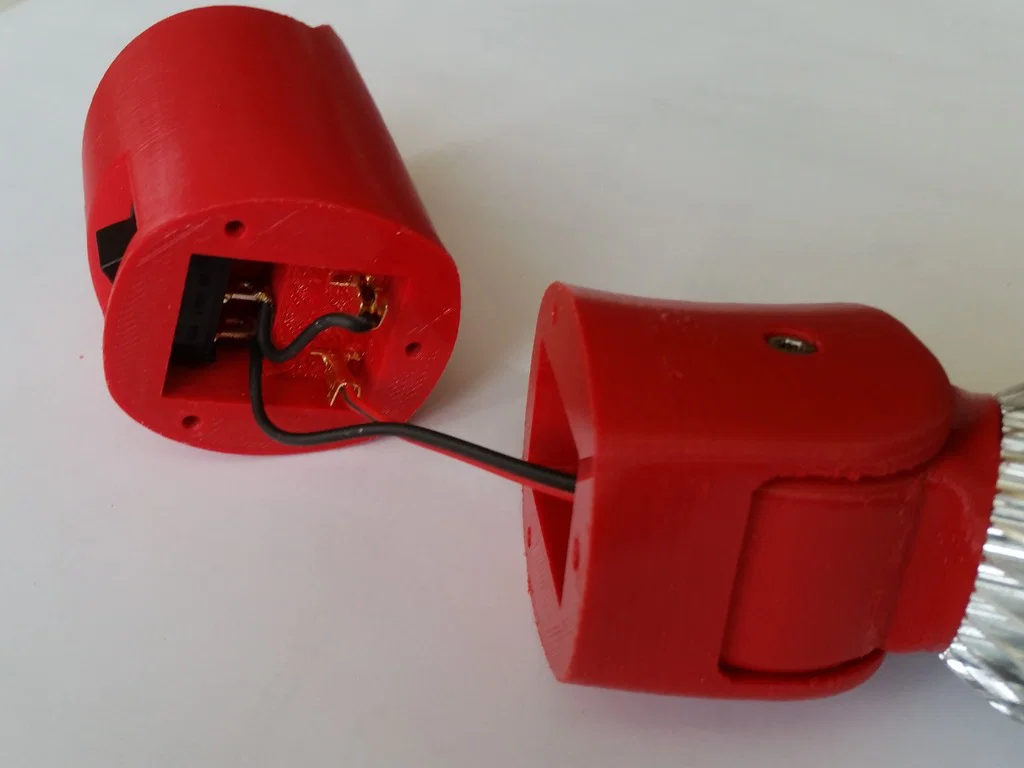

- 2 cái cos dẹt đực 6.3mm (spade male connectors)
- 1 cái công tắc rocker on/off 21x15mm
- 10cm dây điện 2 lõi
mỏ hàn Ghi chú
Bóng LED của mình dùng gần 5W và nóng dữ (trên 60°C) nên in phần đầu đèn bằng PLA thường có thể không đủ. Mình dùng PETG và thấy vẫn ổn. PLA có thể dùng được nếu đem “baking” (ủ/nướng) trước.
Trên AliExpress có khá nhiều bóng LED MR16 có ren M28x1. Mình đã kiểm tra bóng MR16 từ trang này và nó vặn ren khít hoàn toàn. Lưu ý là công suất ghi trên các bóng này thường bị thổi phồng; bóng ghi 9W thực tế chỉ tiêu thụ khoảng 3W.
Print Settings
Rafts:
Không
Supports:
Có
Resolution:
0.2mm
Infill:
25%
Notes:
Cần support nhưng tháo rất dễ bằng kìm mũi dài, và gần như toàn bộ bề mặt chạm support sẽ không thấy sau khi lắp ráp.
Mình dùng dao X-Acto để chỉnh lại các đường cắt quanh 4 chốt khóa ở phần đầu đèn, để đảm bảo cả 4 chốt đều hoạt động như lò xo.
