Bộ chuyển Unimat 3 Lathe sang CNC (CNC adaption)

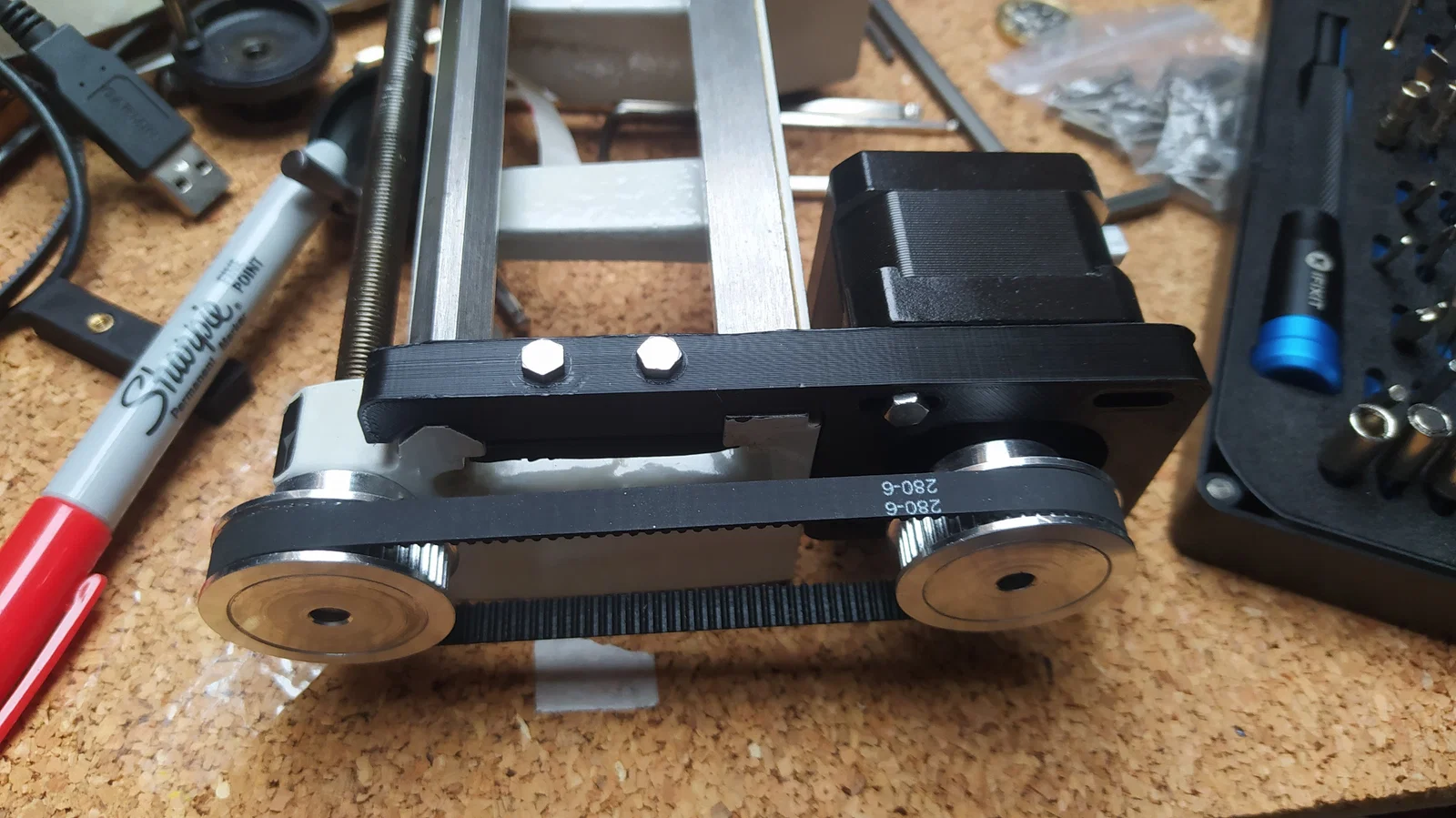

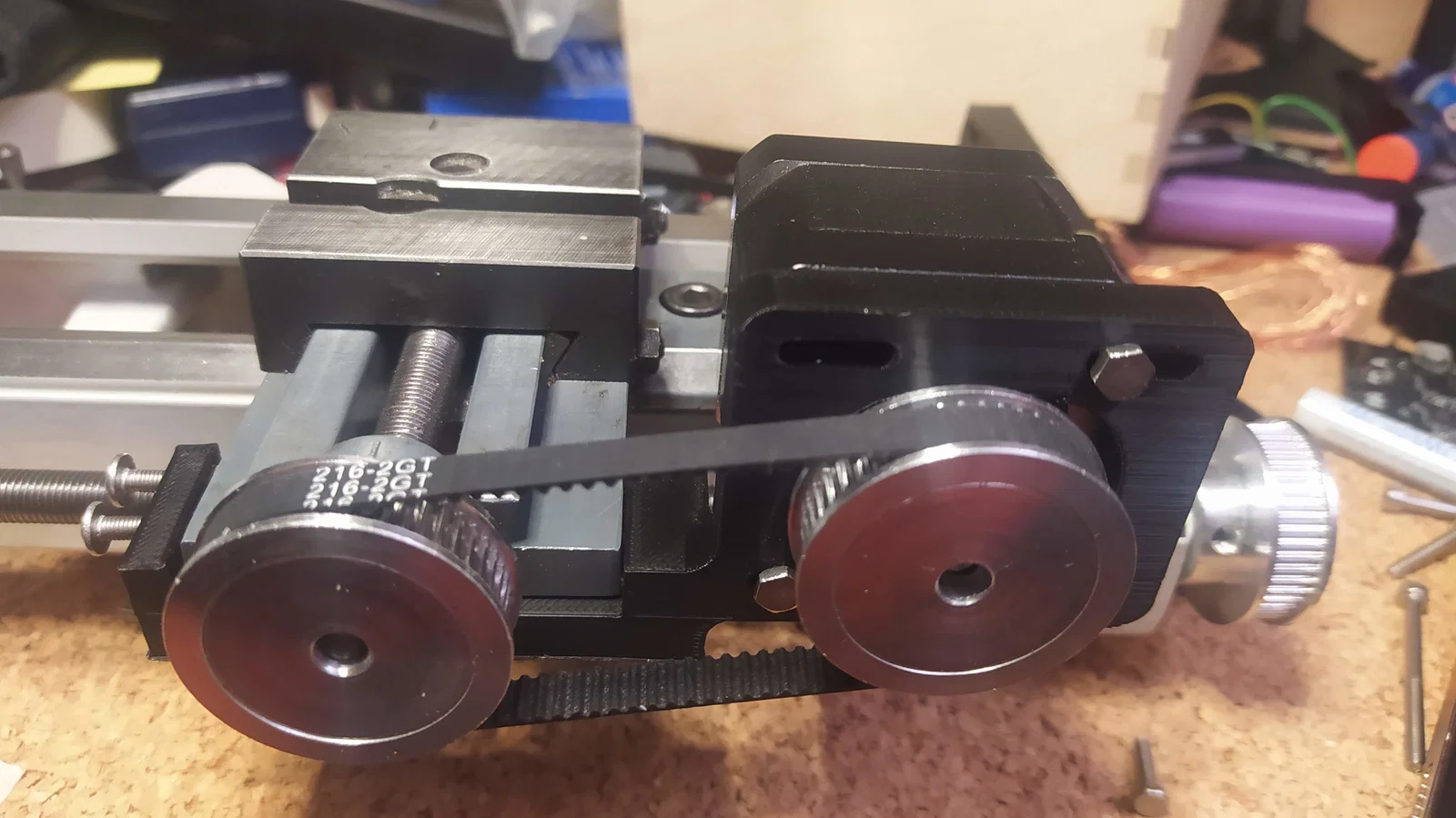

Những mẫu này cho phép bạn in 3D một số ngàm/giá đỡ để gắn motor NEMA 17 cho máy tiện Unimat 3 của bạn. Sau đó mình gắn puly GT2 48 răng lên cả motor NEMA và trục leadscrew của Unimat, cả hai đều dùng chuẩn lỗ/mount đường kính 5mm. Tiếp theo mình dùng dây đai GT2 closed loop để nối hai puly lại với nhau. Mình dùng dây loop 280mm cho cụm ways (trục Z) và dây loop 216mm cho cross slide.

Mình đang dùng một board grbl 1.1 Woodpecker giá rẻ cho bộ của mình, nhưng mình sẽ viết bài/làm video ở chỗ khác về các cách làm đó rồi sẽ thêm link quay lại đây. Tất cả các ngàm/giá đỡ đều dùng ốc M3 và mình có dùng thermal inserts để mối liên kết chắc chắn hơn. Do gần như không có tải đặt lên dây đai truyền động nên ngàm kiểu kẹp không nhất thiết phải quá cứng tuyệt đối; vì vậy in PLA, PETG hoặc vật liệu nào cứng cứng là được. Mình dùng infill 60% để đồ in cứng cáp hơn.
