Ngàm VESA 75/100 gắn RAM mount siêu chắc

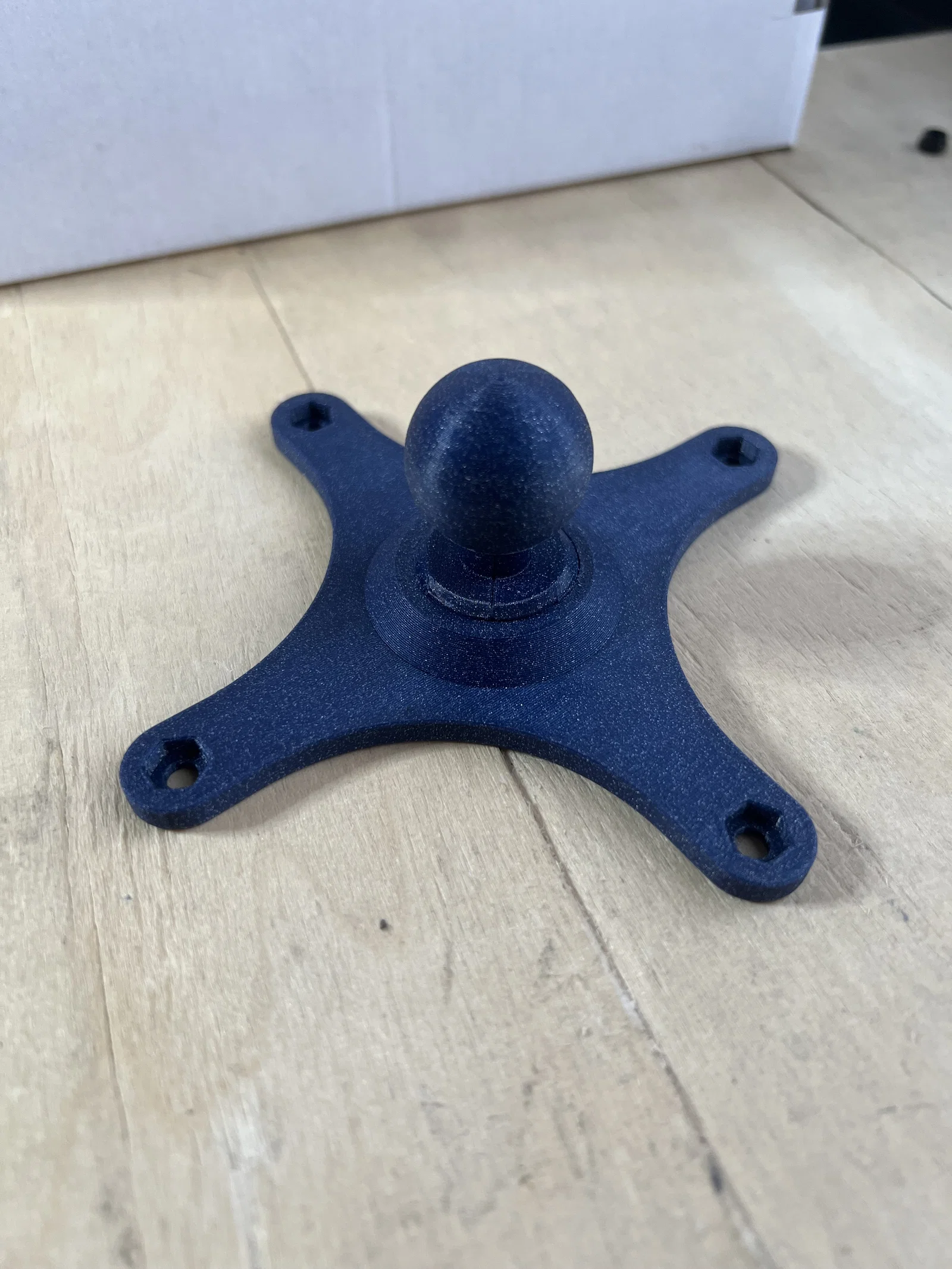

Ngàm VESA 75/100 kèm đầu bi RAM mount, tối ưu độ bền bằng cách in theo từng phần rồi bắt vít ráp lại. Dùng ren ACME ½" và 1" (có offset 0.1mm) để vặn dễ, kèm rãnh đặt đai ốc M4.
Mô tả

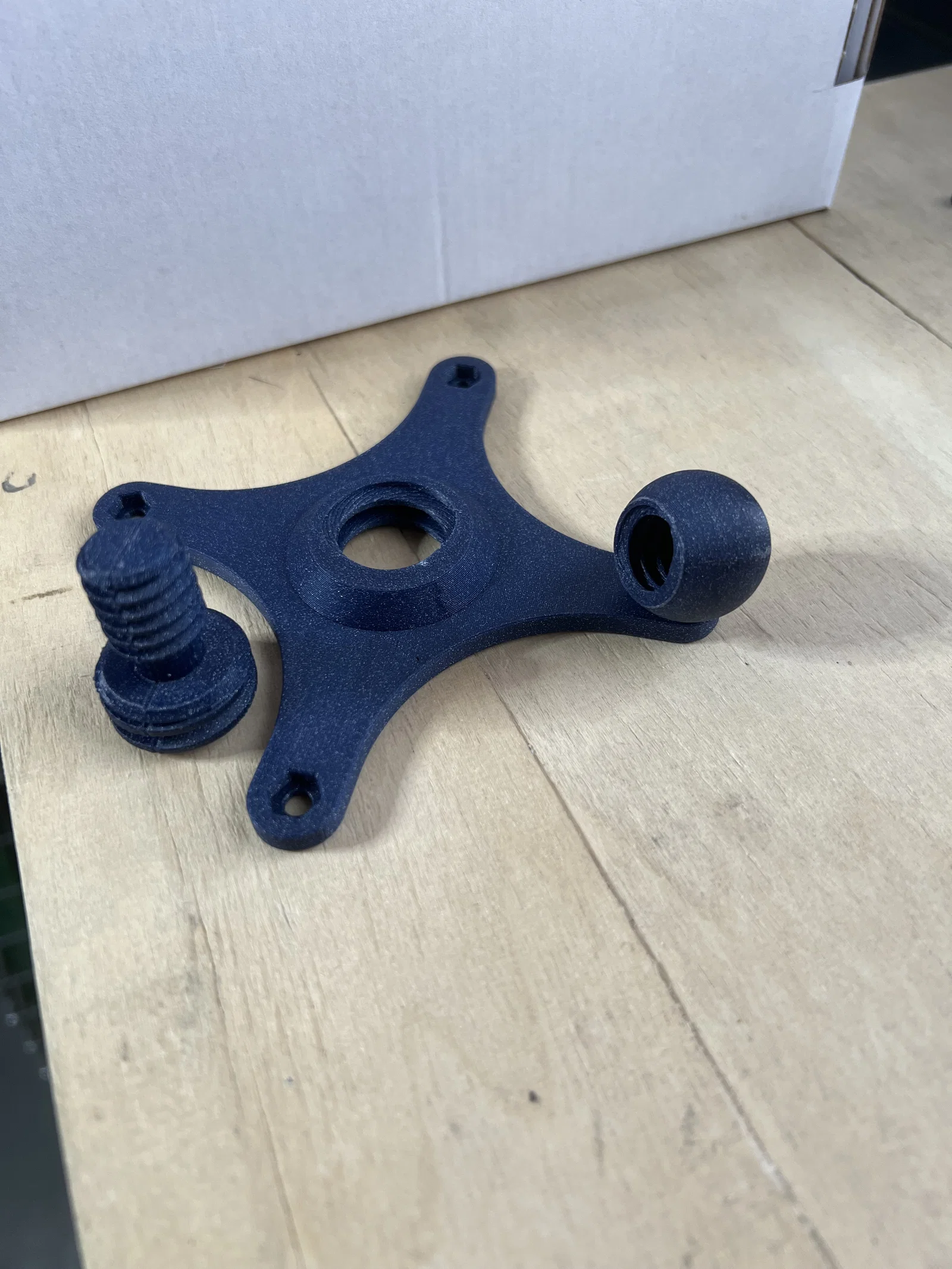

Mẫu này được thiết kế để in theo từng phần rồi bắt vít lại với nhau thành nguyên cụm. Con vít được chẻ đôi theo chiều dọc. Nhờ vậy sẽ tránh được điểm yếu do hướng layer gây ra và đạt được độ bền tối đa có thể từ bản in 3D. Bạn có thể dán con vít (và các phần khác) bằng keo CA, nhưng không bắt buộc vì dù sao nó cũng sẽ giữ chặt với nhau.
Phần ren là chuẩn ACME ½" và 1". Mình chọn loại này vì dạng ren vuông hơn giúp in dễ hơn và cũng dễ vặn ráp hơn. Dù vậy mình vẫn thêm offset 0.1mm cho toàn bộ ren và bản in của mình vặn vào nhau rất mượt.
Phần VESA có sẵn các rãnh để đặt đai ốc M4 vào đúng vị trí.
