Prototype: Bộ gá 2 quạt 140mm cho cửa sổ nóc camper van 400mm

Tác giả BeMe

Lượt tải
204
Lượt thích
62
Lượt coi
2.408

File 8 1,5 MB

  • 140mmFanAdapterMiddleCombiner_1777543999.stlSTL · 238,4 KB
  • 140mmFanAdapter_1777544000.stlSTL · 571 KB
  • 140mmFanAdapterCableTunnel_1777544001.stlSTL · 104,4 KB
  • CombinerClip_1777544001.stlSTL · 85 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

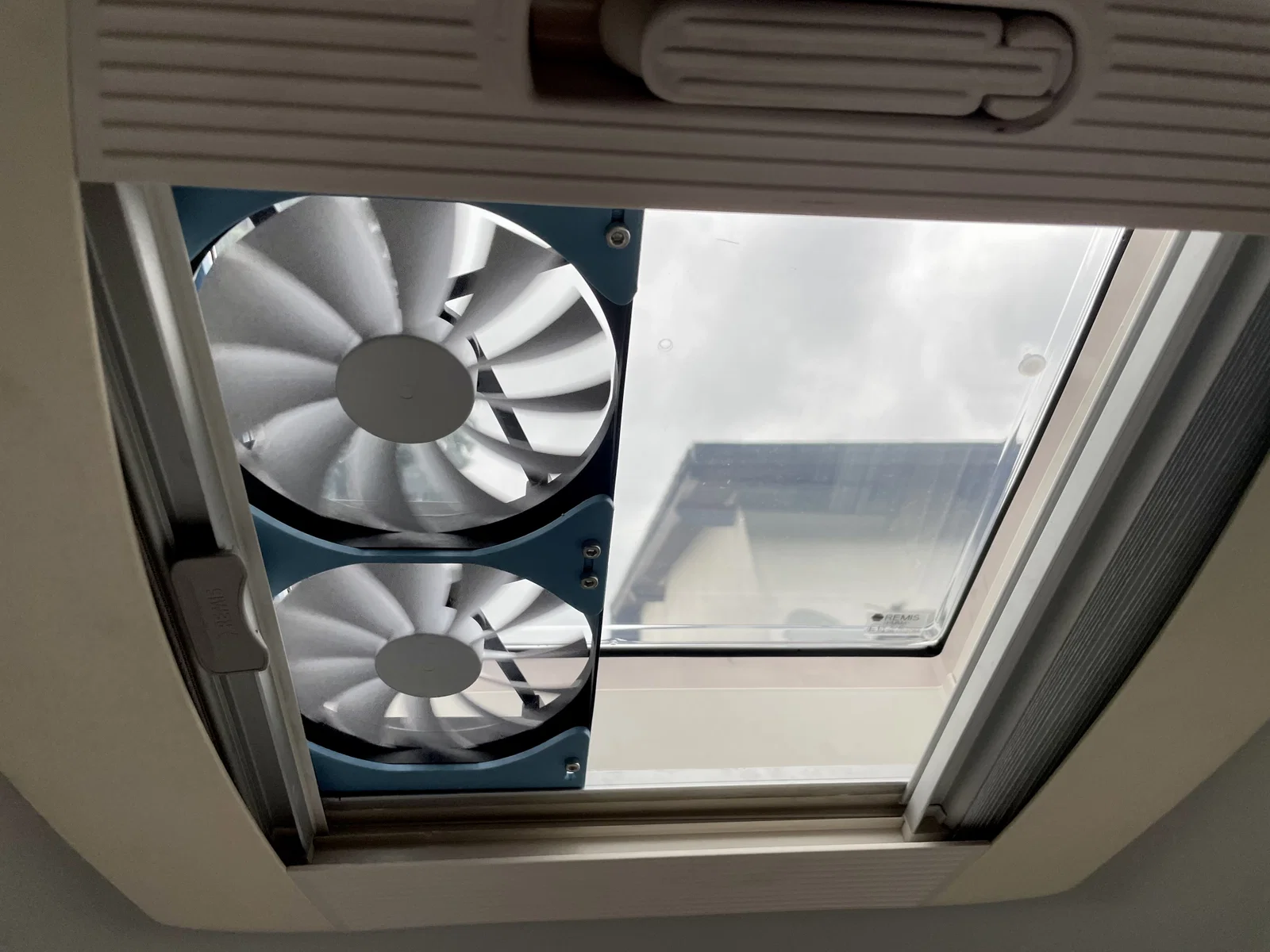

Đây là prototype thông gió của mình, dùng lại 2 cái quạt máy tính 12V 140mm cũ. Mình đăng sớm theo một vài yêu cầu.

Đừng kỳ vọng đây là món dễ in hay dễ làm, nhưng hiện tại mình không có thời gian để dọn dẹp/chỉnh sửa cho gọn hơn.

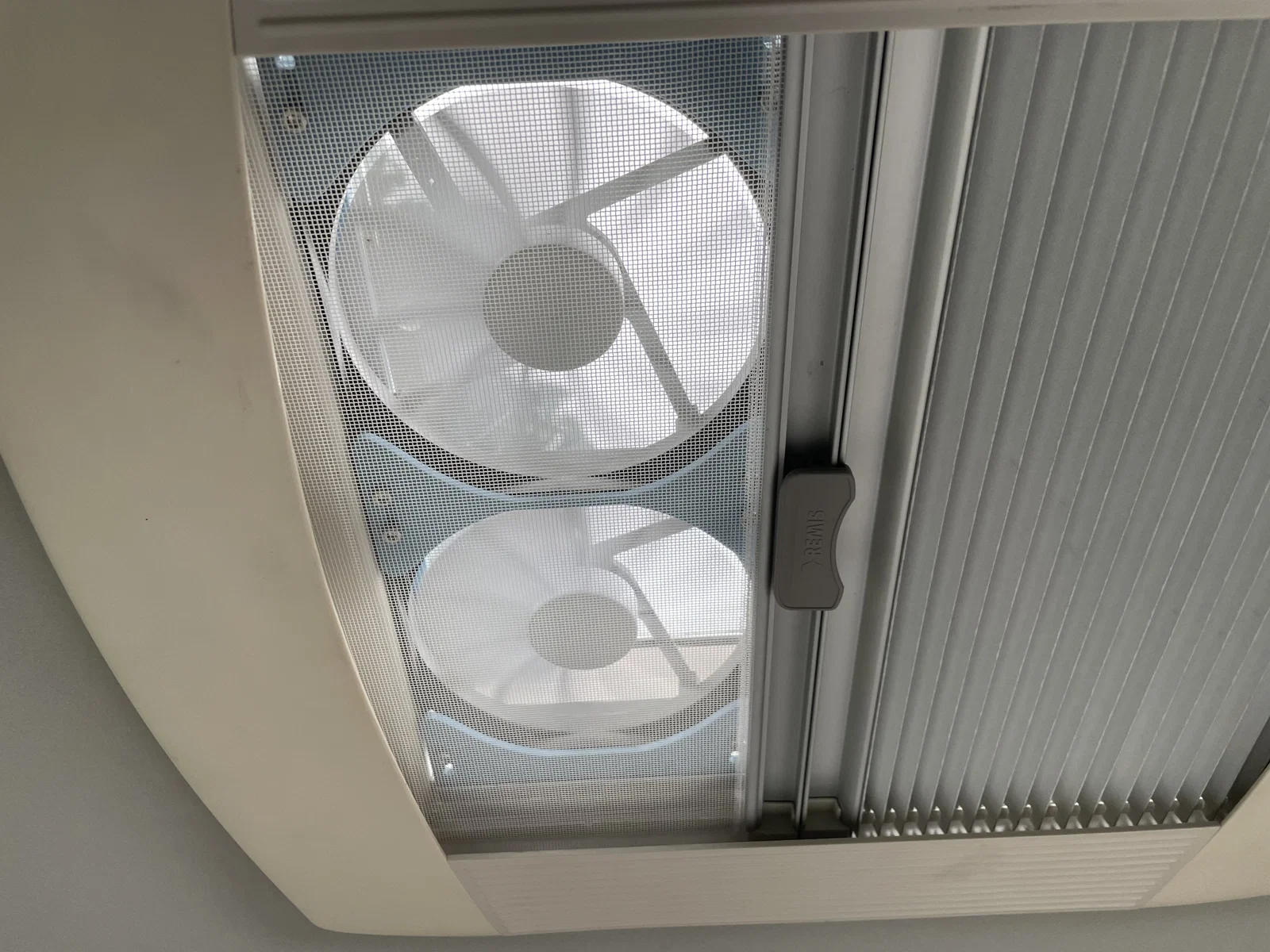

Nó đã chạy ổn suốt 2 năm nay, có hơi xệ xuống một chút do trọng lượng và do vật liệu PETG bị nắng trực tiếp và nhiệt độ cao.

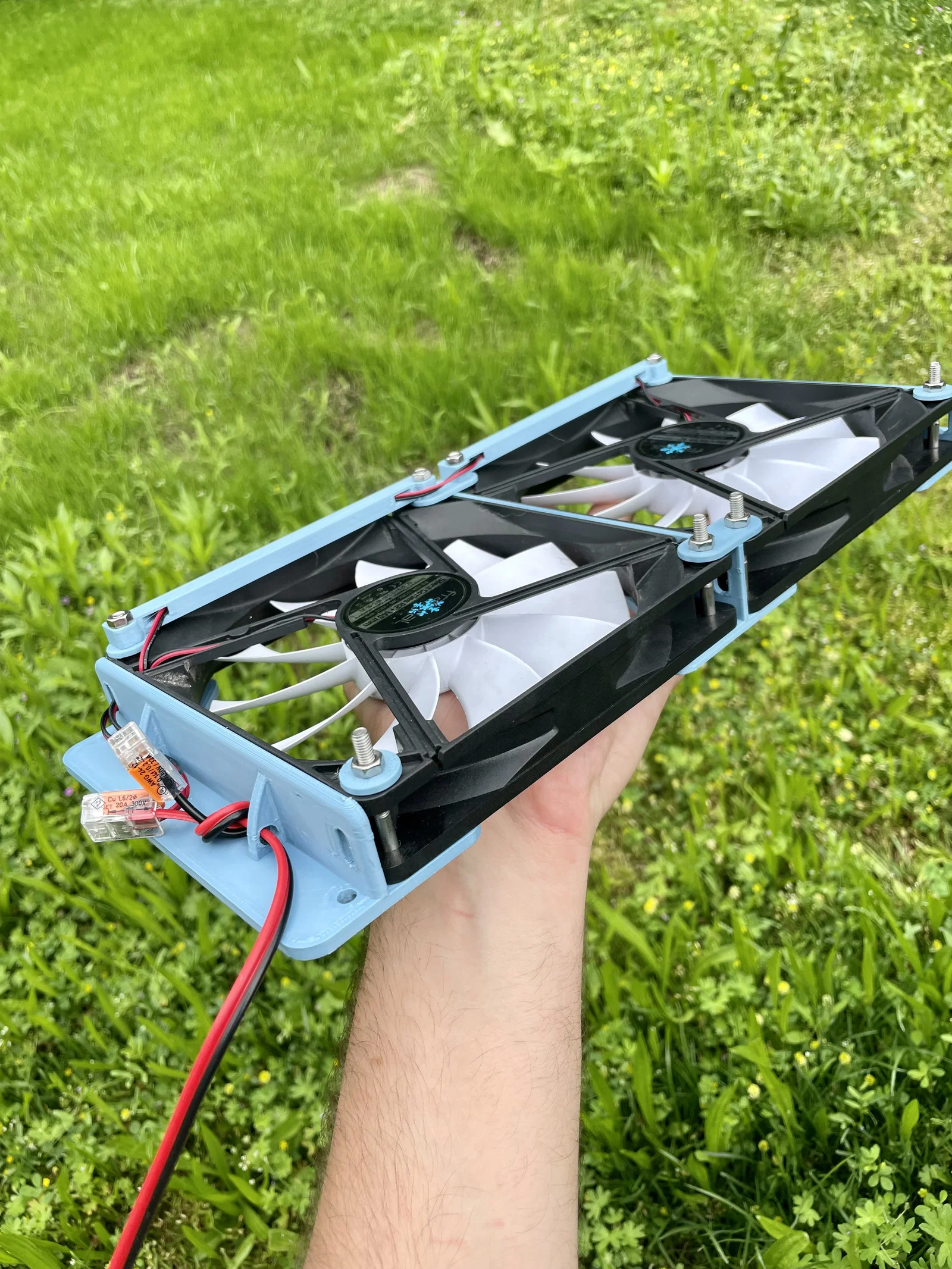

Thiết kế này cho phép gắn mọi thứ bằng dây rút (cable ties) hoặc nếu muốn thì dùng vít M3 (mình nghĩ M4 sẽ không vừa).

Mình có đính kèm file FreeCAD và để project ở public domain. Đây là một trong những dự án thời kỳ đầu nên thiết kế trong FreeCAD còn hơi tệ và có phần over-engineered. File FreeCAD có một “variables sketch” để chỉnh tự động một số kích thước (hồi đó mình chưa biết tới chức năng spreadsheet).

Với cửa sổ Vario Remitop 400mm, bạn cần dán keo (construction glue) thêm một thanh nẹp nghiêng (nhôm 10mm).
