Nút bịt SMW cho Fixture Plate (1/4" và M6)
Bộ fixture plate plugs in 3D dành cho Saunders Machine Works (SMW), dùng cho fixture plate chuẩn 1/4" và M6. Ren Higbee-start giúp siết cố định chỉ 1 vòng, đầu côn gọn đẹp, không vướng chi tiết/đồ gá.
Mô tả

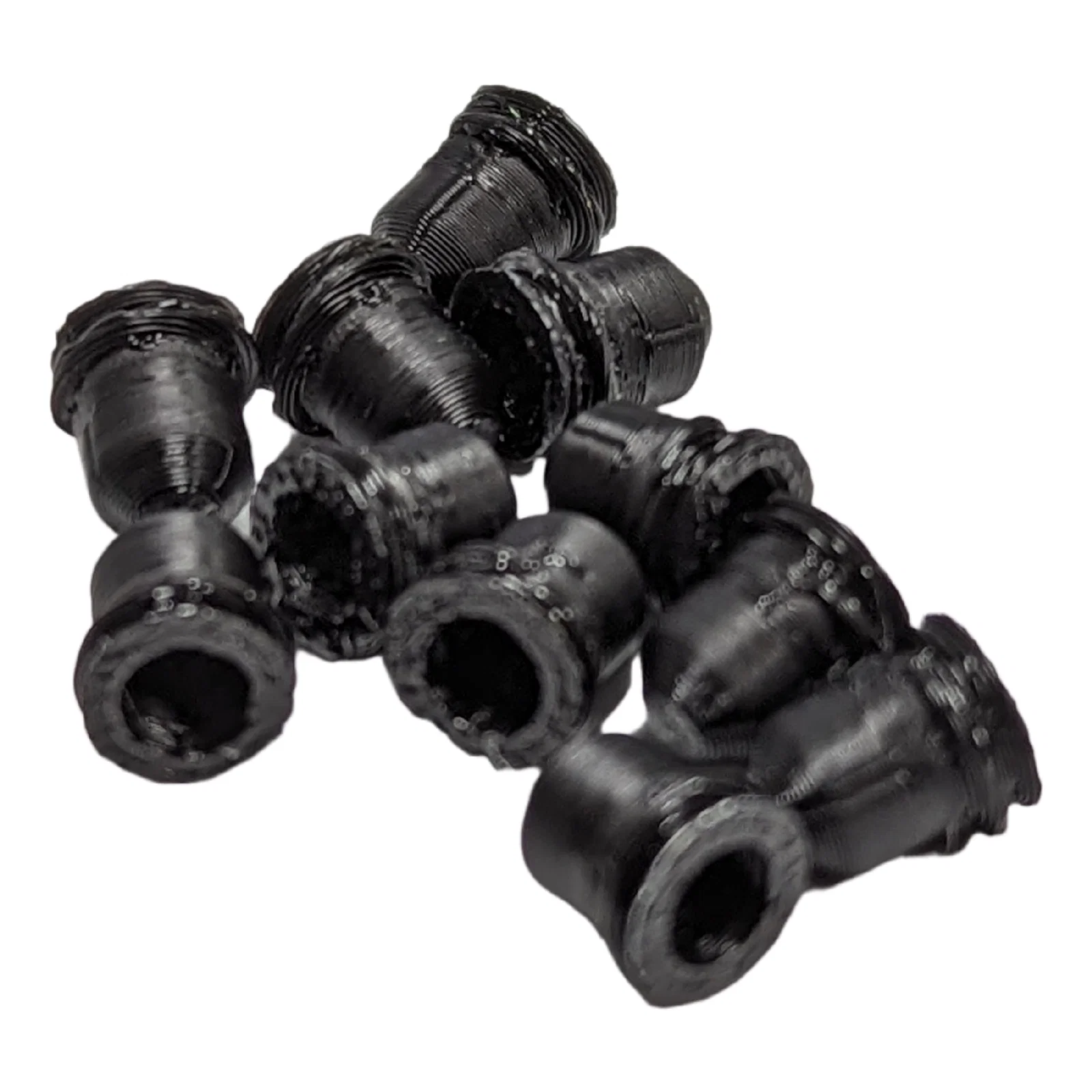

Những fixture plate plugs in 3D này tương thích với fixture plate ¼" và M6 của tụi mình.

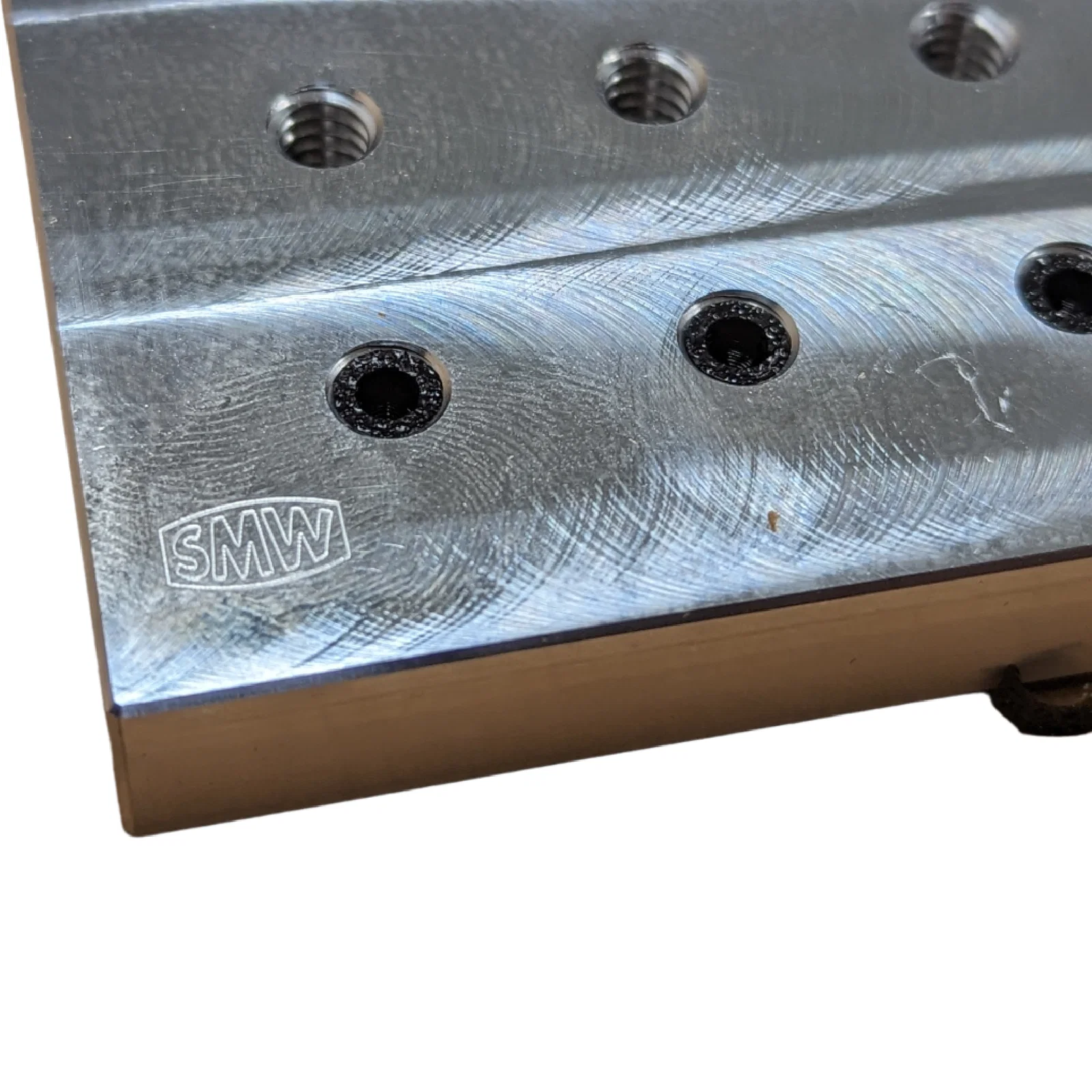

Plugs được thiết kế để dễ dàng trượt vào các lỗ fixturing có ren, và có một ren Higbee-start đơn ở phía trên, giúp plug siết cố định chỉ với đúng 1 vòng bằng lục giác (1/8" cho plugs ¼" và 3mm cho plugs M6). Phần đầu nhỏ dạng côn sẽ tỳ xuống ngay dưới mặt trên của fixture plate, nhìn gọn gàng và không làm ảnh hưởng tới chi tiết hay đồ gá của bạn. Chỉ nên siết vừa tay nhẹ thôi, siết quá thì ren đơn này sẽ bị tuôn.
Tụi mình khuyên in với mặt lục giác hoặc mặt rãnh đặt xuống và dùng layer height nhỏ hơn 0.10mm để ra kết quả tốt nhất (0.08mm có vẻ là lý tưởng cho các chi tiết ren mịn). Tụi mình không khuyến nghị in với nozzle lớn hơn 0.04mm. Brim 2mm và/hoặc keo glue stick có thể giúp bám bàn in tốt hơn.
