Giá đỡ E3D Hemera cho Anycubic I3 Mega với BL Touch

Đây là một giá đỡ E3D Hemera cho Anycubic I3 Mega với BL Touch và quạt thổi 4020 cùng với quạt làm mát phần. Hemera được gắn ở góc 90 độ so với hướng thông thường mà bạn thấy với các thiết kế khác để bạn có thể giữ nguyên thể tích in ban đầu của i3 Mega (các thiết kế khác mất khoảng 10-15 mm theo hướng X).

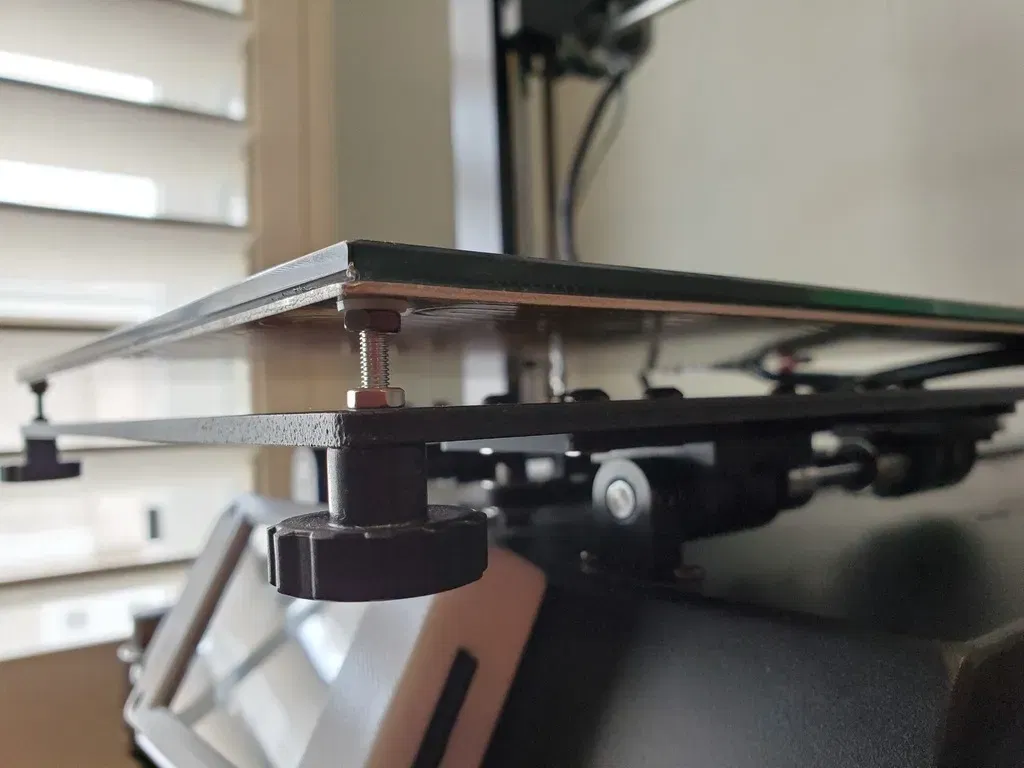

Vòi phun gần như ở cùng một vị trí với vòi phun gốc, nhưng được dịch chuyển khoảng 33mm về phía trước. Chúng tôi bù đắp bằng cách dịch chuyển bàn in 33mm về phía trước bằng cách sử dụng các tấm chuyển đổi. Các tấm chuyển đổi nâng bàn in lên 4mm, nhưng vì chúng tôi đang sử dụng tự động cân bằng bàn, chúng tôi thay thế lò xo trên bàn bằng các đai ốc M3 và bàn có thể ngồi thấp hơn 4mm trên giá Y (xem ảnh).

Điểm gắn BL Touch gần nhất có thể với vòi phun, để bạn có thể nhận được một đọc chính xác của toàn bộ bàn, thực tế, vì có khoảng ~5mm chuyển động theo hướng X mà bạn có thể sử dụng và cảm biến chỉ cách vòi phun 20mm, bạn chỉ thiếu cơ bản 15 mm bên phải của bàn. Cảm biến có thể tiếp cận tất cả các tọa độ Y và tất cả các điểm bên trái trên trục X.

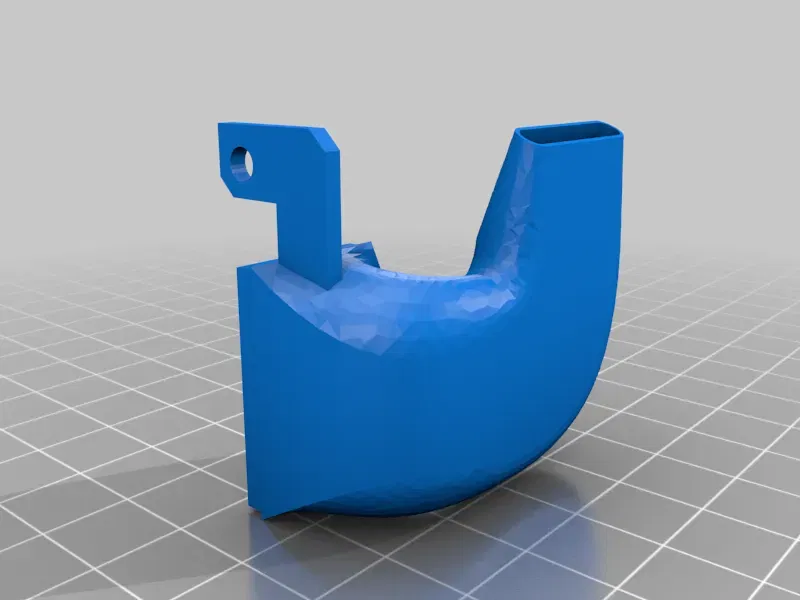

Quạt làm mát phần thì kém, nhưng nó hoạt động, cuối cùng tôi sẽ thiết kế lại nó.

Tôi có nhiều nâng cấp khác cho Anycubic i3 Mega mà tôi sẽ không đề cập ở đây, những người khác đã làm tốt hơn nhiều. Nhưng tôi sẽ liệt kê chúng:

• Đã sửa lỗi Z-Wobble với các khớp nối linh hoạt 5mm đến 8mm và vòng bi thép 6.5 mm
• Thay thế quạt nguồn bằng Noctua NF-A9x14 PWM và Bộ chuyển đổi cáp 3 pin sang 2 pin. Sử dụng vỏ nguồn kim loại hiện có và cắt lỗ bằng dụng cụ nibbler kim loại (https://www.amazon.com/ProsKit-900-215-Nibbler) và khoan lỗ gắn.
• Thay thế quạt làm mát bo mạch điều khiển bằng Noctua NF-A8 FLX, Bộ chuyển đổi cáp 3 pin sang 2 pin và cái này https://www.thingiverse.com/thing:3444423
• Thay thế bo mạch điều khiển Trigorilla và TFT gốc bằng SKR 1.4 Turbo và TFT35 v2.0

Danh sách vật liệu cho việc gắn kết

• 2 x 8mm M4 Bu lông đầu nắp
• 14 x 8mm M4 Bu lông đầu phẳng
• 15 x Đai ốc M4
• 3 x 8mm M3 Bu lông đầu nắp
• 3 x 20mm Bu lông đầu nắp
• 5 x 8mm M3 Bu lông đầu phẳng
• 9 x Đai ốc M3
• Dây buộc
• 3 x 2.54mm JST-XH đầu cái kết nối chân và phích cắm (tùy chọn)
• Bộ Bu lông/Đai ốc đầu nắp M4 https://www.amazon.com/gp/product/B07PHYJ8BB
• Bộ Bu lông/Đai ốc đầu phẳng M4 https://www.amazon.com/gp/product/B073SVMX3T
• Bộ 2.54mm JST-XH https://www.amazon.com/gp/product/B0791DJMW9

Danh sách Vật liệu Khác

• Bộ Hemera
• BL Touch
• Quạt thổi 4020

Cài đặt Hemera

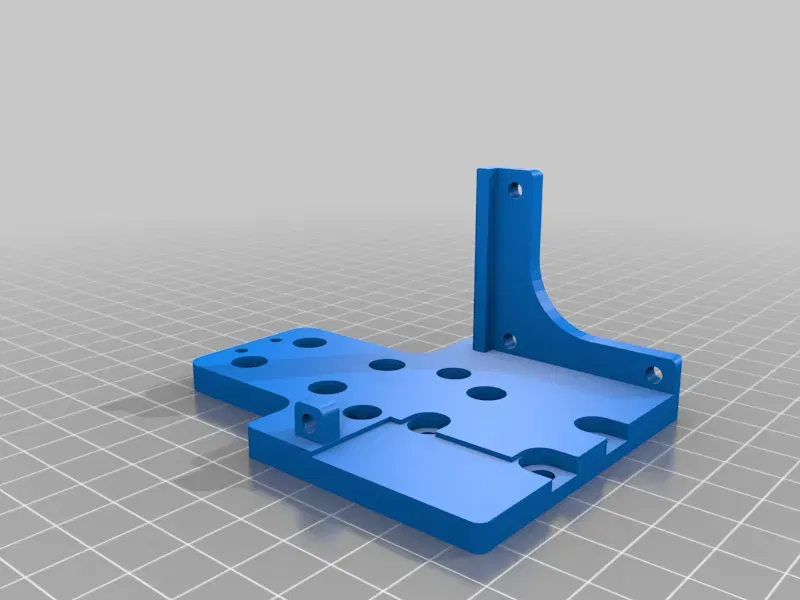

1. In 3D in mọi thứ (3 x Bộ chuyển Y-Carriage), xoay giá đỡ dây X một cách thích hợp và xoay giá đỡ BLTouch/PCB như trong hình. In mọi thứ với độ đầy 100%. Quạt làm mát phần và giá đỡ BLTouch/PCB cần có giá đỡ. Hai phần đó được in với giá đỡ ở mọi nơi có góc quá hang 80 độ. Tất cả các phần khác không cần giá đỡ.
2. Cũng in 3D một giá đỡ cuộn có thể đặt trên i3 Mega, tôi sử dụng https://www.thingiverse.com/thing:3237221 có rất nhiều tùy chọn.
3. Gỡ bỏ hotend hiện có, quạt làm mát phần, quạt làm mát hotend, vỏ, x-plate, bộ chuyển dây và PCB. Lưu tất cả các phần.
4. Chuẩn bị Hemera theo hướng dẫn. Một số mẹo tuyệt vời tại https://gist.github.com/LongLiveCHIEF/eea2b91bebe4fa5d107493f76cb002bc đặc biệt, hiệu chỉnh e-steps của bạn trước khi gắn vòi phun. Hemera được trang bị một cartridge gia nhiệt 30W, cartridge gia nhiệt gốc là 40W vì vậy tôi đã tái sử dụng cái gốc (không cần cắt/điều chỉnh dây). Cảm biến nhiệt độ gốc không vừa với khối gia nhiệt mới nên tôi đã sử dụng cái của Hemera. Cắt và hàn đầu nối gốc vào cảm biến nhiệt độ mới hoặc kẹp một cái mới.
5. Chuẩn bị Quạt Thổi 4020 như quạt làm mát phần bằng cách cắt và hàn đầu nối gốc vào cảm biến nhiệt độ mới hoặc kẹp một cái mới.
6. Chuẩn bị Quạt Làm Mát Hot End Hemera như quạt làm mát phần bằng cách cắt và hàn đầu nối gốc vào cảm biến nhiệt độ mới hoặc kẹp một cái mới.

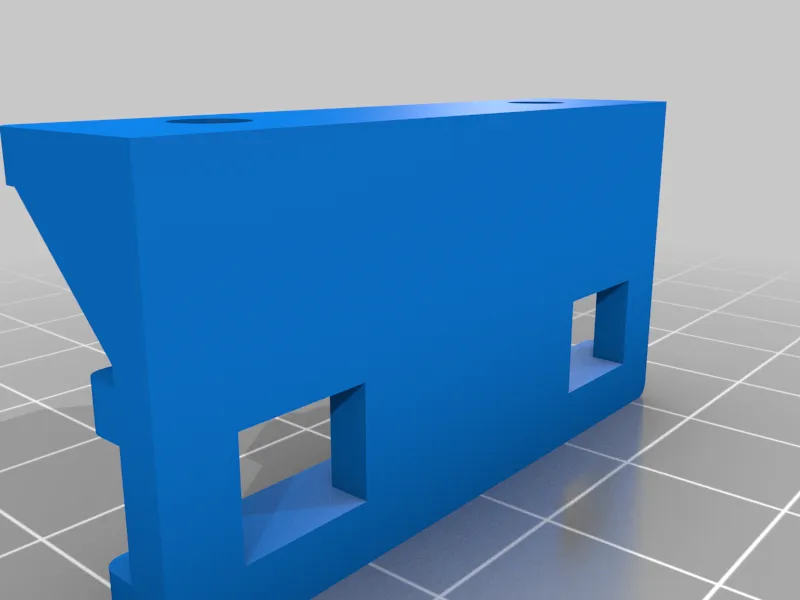

7. Sử dụng 2 x 8mm M4 Bu lông Đầu Cốp và 2 x M4 Đai ốc để gắn X-Plate vào giá đỡ X-Belt.
8. Sử dụng bu lông Đầu Bấm M4 8mm gốc để gắn X-Plate vào các ray.
9. Dùng dây buộc X-Belt vào giá đỡ X-Belt với độ căng phù hợp (nên gần giống như cái gốc).

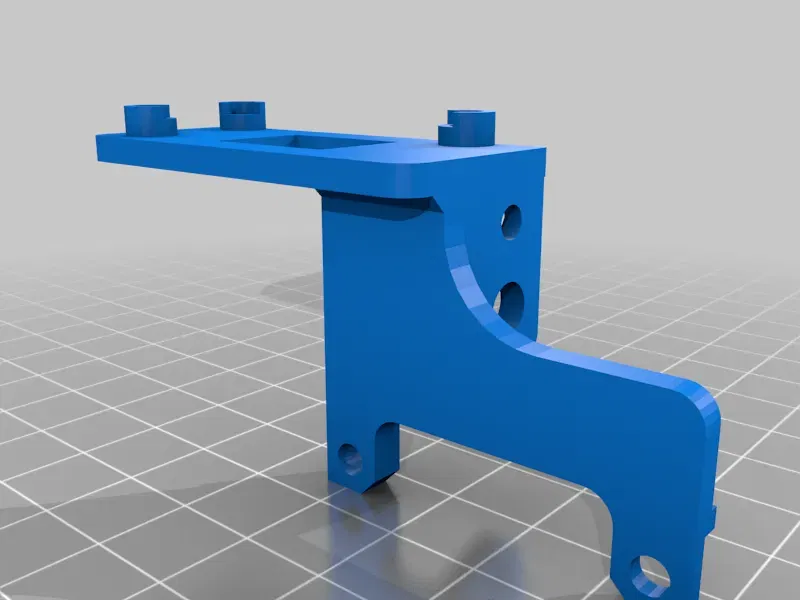

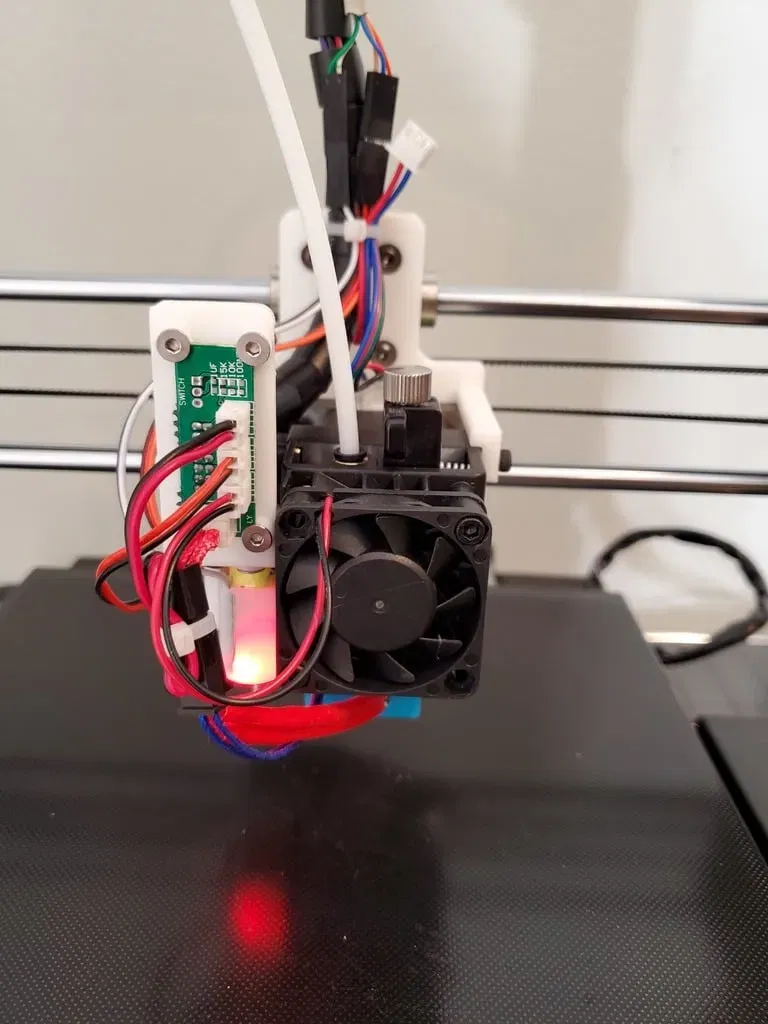

10. Cài đặt BL Touch lên giá đỡ BLTouch/PCB bằng cách sử dụng 2 x M3 Đai ốc và 2 x 8mm M3 Bu lông Đầu Phẳng, phần đầu nhọn giúp định vị cảm biến. Logo hướng vào trong và các dây dẫn ra phía trước (xem ảnh để tham khảo). Không siết quá chặt.

Cài đặt PCB gốc vào giá đỡ BLTouch/PCB bằng 3 x đai ốc M3 và 3 x bu lông đầu phẳng M3 dài 8mm. Vặn chặt cho đến khi các đầu nhọn có độ bám chắc vào PCB.

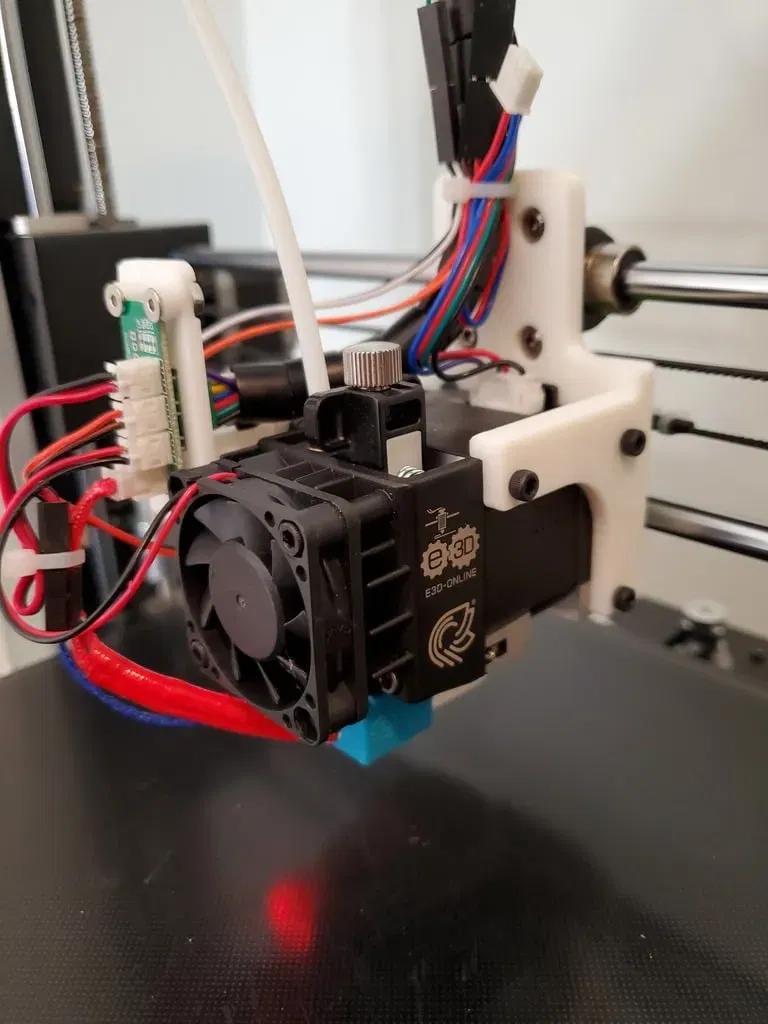

12. Lắp lỏng Hemera vào X-Plate bằng 3 x bu lông đầu M3 dài 8mm ở bên phải (với 3 x đai ốc M3 vuông đi kèm) và quạt thổi 4020 cùng với 1 x bu lông đầu M3 dài 20mm ở bên trái (với 1 x đai ốc M3 vuông đi kèm).
13. Lắp lỏng giá đỡ BLTouch/PCB bằng 1 x bu lông đầu M3 dài 20mm qua đỉnh của quạt thổi 4020.
14. Lắp lỏng bộ làm mát giữa đáy của quạt thổi 4020 và giá đỡ BLTouch/PCB bằng 1 x bu lông đầu M3 dài 20mm qua đáy của quạt thổi 4020.
15. Vặn chặt tất cả các bu lông.

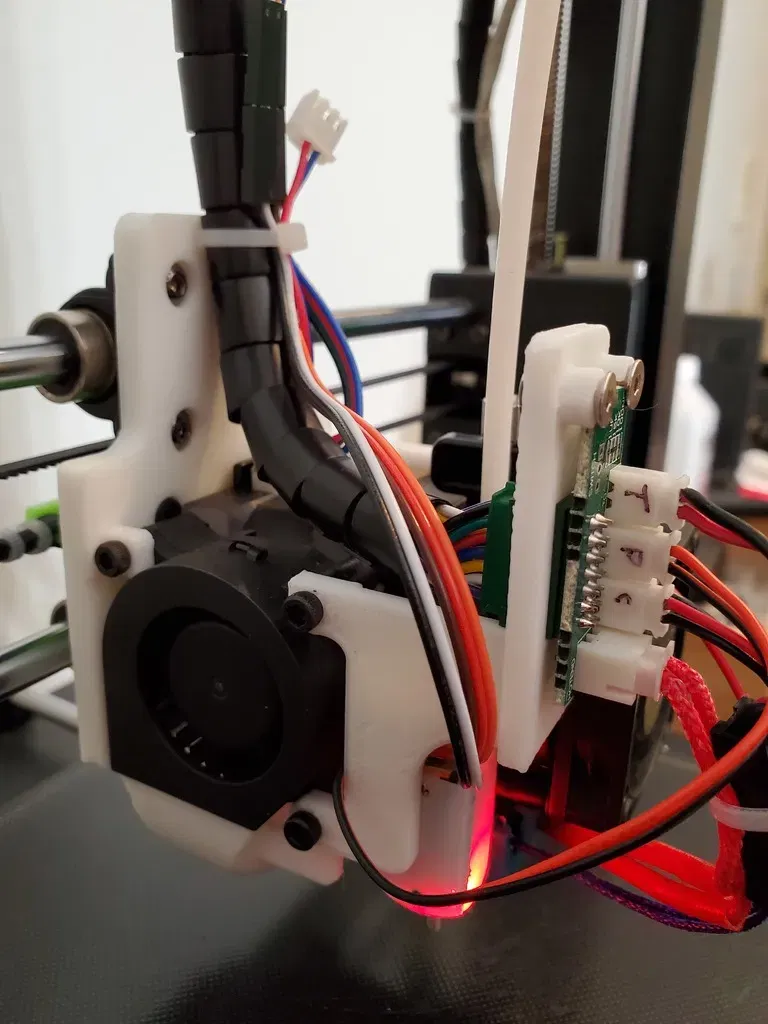

16. Cắm tất cả các cáp của bạn. Tôi khuyên bạn nên sử dụng keo nóng để gắn các đầu nối JST-XH vào PCB. Dùng dây buộc để gói lại ở phía sau X-Plate qua hai lỗ nhỏ ở trên cùng.

Cài Đặt Bảng Nóng

1. Cắt và gỡ bỏ dây zip trên cáp bảng nóng.
2. Gỡ bỏ tất cả 4 bánh xe điều chỉnh trên bảng nóng, ghi lại vị trí của bàn so với Y-Carriage, chúng ta sẽ cần lắp lại thấp hơn khoảng 4-5 mm.
3. Nâng bảng nóng lên và gỡ bỏ 4 lò xo, chúng ta sẽ không cần chúng.
4. Gỡ bỏ 15 ốc vít đầu cap giữ Y-Carriage vào ray và Y-Belt và để riêng Y-Carriage.
5. Đặt 15 x Đai ốc M4 lên các Bộ chuyển đổi Y-Carriage (3 x) và Bộ chuyển đổi Y-Belt, chúng nên giữ nguyên vị trí sau khi lật ngược do ma sát. Nếu chúng không giữ, bạn sẽ cần giữ chúng ở vị trí khi lắp Y-Carriage hoặc có thể sử dụng một giọt keo nhỏ để giúp chúng giữ tạm thời.

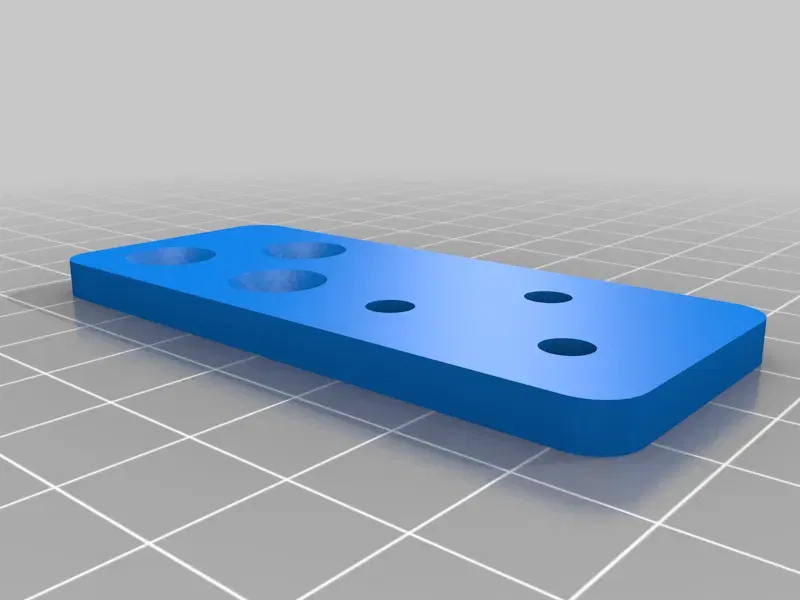

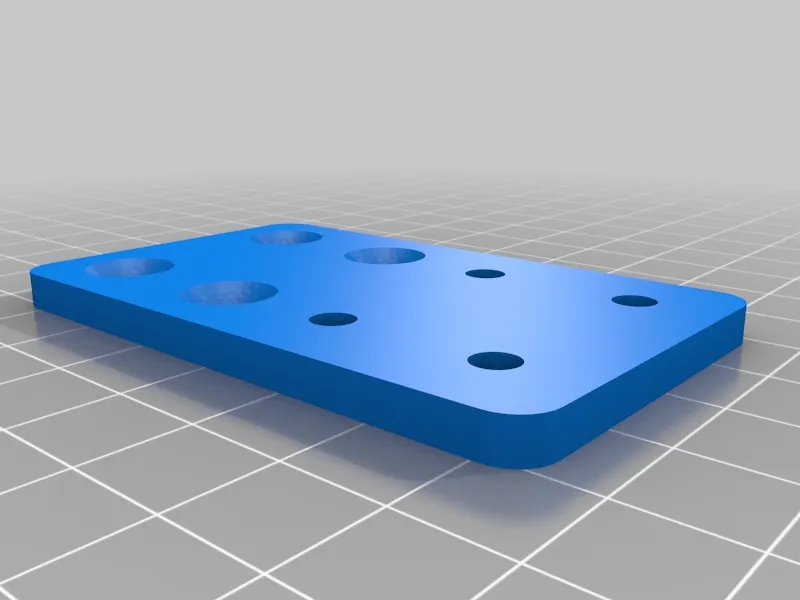

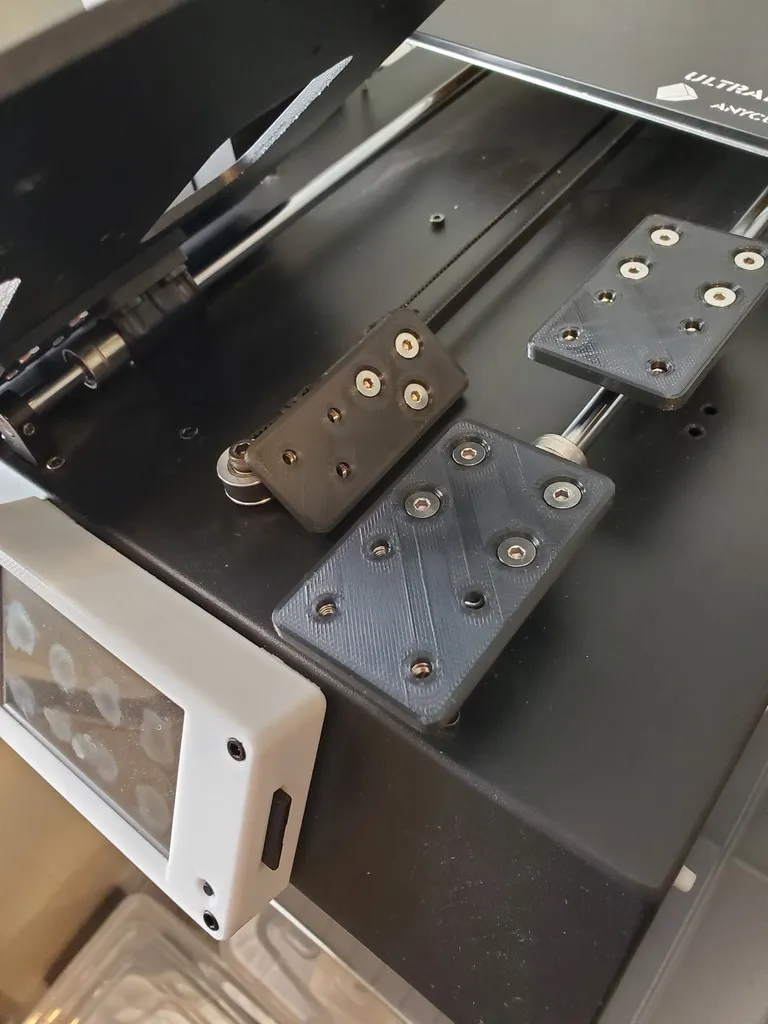

6. Gắn các Bộ chuyển đổi Y-Carriage (3 x) và Bộ chuyển đổi Y-Belt vào các ray và Y-Belt tương ứng, sử dụng 15 x ốc vít đầu phẳng M4 dài 8mm. Các lỗ gắn Y-Carriage với các đai ốc M4 ở vị trí nên hướng về phía trước của máy in (xem hình ảnh).
7. Gắn Y-Carriage vào các Bộ chuyển đổi Y-Carriage (3 x) và Bộ chuyển đổi Y-Belt bằng các ốc vít đầu nút 15 x 8mm nguyên bản.
8. Đặt 4 x Đai ốc M4 lên Bảng Nóng ở khoảng cùng độ sâu, để hạ bảng nóng sao cho nó nằm ở mức tương đương như trước (nên khoảng 4mm thấp hơn so với những gì các lò xo đã nâng lên).
9. Lắp bảng nóng lên Y-Carriage và thay thế các bánh xe điều chỉnh một cách lỏng lẻo.
10. Cân bằng sơ bộ bảng nóng với vòi Hemera mới, sử dụng các đai ốc M4 để điều chỉnh chiều cao và sau đó sử dụng các ốc điều chỉnh để cố định nó lại. Nó không cần phải chính xác tuyệt đối vì tự động cân bằng bàn sẽ xử lý các điều chỉnh tinh tế. Cân bằng nhanh tất cả bốn góc với một mảnh giấy sẽ hoạt động. Lưu ý, việc siết chặt ốc điều chỉnh sẽ làm bảng nóng hạ xuống một chút.
11. Siết chặt tất cả các ốc điều chỉnh và buộc cáp bảng nóng vào ốc điều chỉnh bên phải phía sau (không phải ốc của bàn).

Cài Đặt Cuối Cùng

• Cập nhật firmware với các cài đặt phù hợp
• Thực hiện tự động cân bằng bàn:

-- Nhiệt độ giường và vòi phun để in lớp đầu tiên

M851 Z0; đặt lại độ lệch z của đầu dò về 0

M500; lưu vào eeprom

G28; về vị trí gốc mọi thứ

G29; thực hiện tự động cân bằng giường

M500; lưu vào eeprom

G28; về vị trí gốc mọi thứ

M501; tải từ eeprom

M420 S1; kích hoạt lưới

M211 S0; vô hiệu hóa dừng phần mềm

G1 Z5 X110 Y110 F2000; di chuyển đến trung tâm giường

G1 Z0; di chuyển z về 0

-- Sử dụng lệnh G1 Zx.xx để cân bằng vòi phun với một mảnh giấy

G114; lấy giá trị z hiện tại rồi trừ 0.10 (độ dày của giấy) để có khoảng cách vòi phun đến giường

G851 Z[số từ trên]; đặt đầu dò về độ lệch z của vòi phun

M500; lưu vào eeprom

M211 S1; kích hoạt dừng phần mềm

G28; về vị trí gốc mọi thứ

G29; thực hiện lại cân bằng giường với độ lệch z của đầu dò

M500;

G28; về vị trí gốc mọi thứ

M501; tải từ eeprom

M420 S1; kích hoạt lưới

M211 S0; vô hiệu hóa dừng phần mềm

G1 Z5 X110 Y110 F2000; di chuyển đến trung tâm giường

G1 Z0; di chuyển z về 0

-- giấy không được phép trượt dưới vòi phun (vòi phun phải nằm ngay trên giường)

• In một khối hiệu chuẩn và tinh chỉnh e-steps và/hoặc lưu lượng

Ghi chú Firmware

• Không phải là hướng dẫn đầy đủ ở đây, có rất nhiều hướng dẫn tốt hơn có sẵn
• Cấu hình Cân bằng Giường Tự động Bilinear
• Cấu hình BL Touch
• xác định NOZZLE_TO_PROBE_OFFSET { -20, -2, 0 }
• xác định X_BED_SIZE 220
• xác định Y_BED_SIZE 220
• xác định X_MIN_POS -3
• xác định Y_MIN_POS -5
• xác định Z_MIN_POS 0
• xác định X_MAX_POS 225
• xác định Y_MAX_POS Y_BED_SIZE
• xác định Z_MAX_POS 205

Ghi chú eSlicer

• Không phải là hướng dẫn đầy đủ ở đây, có rất nhiều hướng dẫn tốt hơn có sẵn
• Cập nhật X/Y của Hồ sơ Máy đến 220mm và 220mm
• Giảm khoảng cách thu hồi xuống 0.5mm và tốc độ thu hồi xuống 30mm/s
• Bắt đầu G-Code

G21 ;giá trị mét

G90 ;định vị tuyệt đối

M82 ;đặt đầu đùn về chế độ tuyệt đối

M107 ;bắt đầu với quạt tắt

G28 X0 Y0; di chuyển đến cạnh của giường

G28 Z0;

M501 ;khôi phục EEPROM để sử dụng cân bằng lưới

M420 S1 ;kích hoạt cân bằng lưới

G1 X-3 Y-3 F{speed_travel} ;di chuyển ra khỏi cạnh của giường

G1 Z3.0 F{speed_travel} ;di chuyển nền tảng đến 3mm

G92 E0 ;đặt lại chiều dài đã đùn

G1 F200 E15 ;đùn 15mm nguyên liệu

G92 E0 ;đặt lại chiều dài đã đùn lần nữa

G1 F{speed_travel}

M117 Đang in...

G5

• Kết thúc G-Code

M104 S0 ; tắt đầu đùn

M140 S0 ; tắt bàn

M107 ;quạt tắt

G91 ;định vị tương đối

G1 E-1 F300 ;rút lại filament một chút trước khi nâng vòi, để giải phóng một phần áp lực

G1 Z+0.5 E-5;

G90 ;định vị tuyệt đối

M211 S1 ; đảm bảo các điểm dừng mềm đang bật cho lần di chuyển tiếp theo

G1 X0 Y220; di chuyển X min và Y max, để bàn được trình bày

M84 ;tắt động cơ bước

Ghi chú khác

• Tôi đã làm nhỏ tất cả các lỗ vít M4 trên X-Plate nên cần phải khoan rộng ra, các lỗ M3 có kích thước đúng.
• Anycubic i3 Mega có bàn 220 x 220, và bạn có thể sử dụng toàn bộ bàn nếu bạn muốn.
• Tôi có một SKR 1.4 Turbo với các trình điều khiển bước TMC 2209, tôi vẫn sử dụng các công tắc vi mô để giới hạn. Tôi đã bao gồm file configuration.h và configuration_adv.h nếu bạn muốn xem tất cả các tham số X/Y
• Tôi không có cảm biến hết filament gắn ở thời điểm hiện tại, nhưng tôi dự định sẽ gắn lại một cái sau này.

Cài đặt in

Thương hiệu máy in:

Anycubic

Máy in:

All-metal Mega

Thuyền:

Không

Hỗ trợ:

Có

Độ phân giải:

0.2

Đổ đầy:

100%

Filament:Generic PLA

Trắng

Ghi chú:

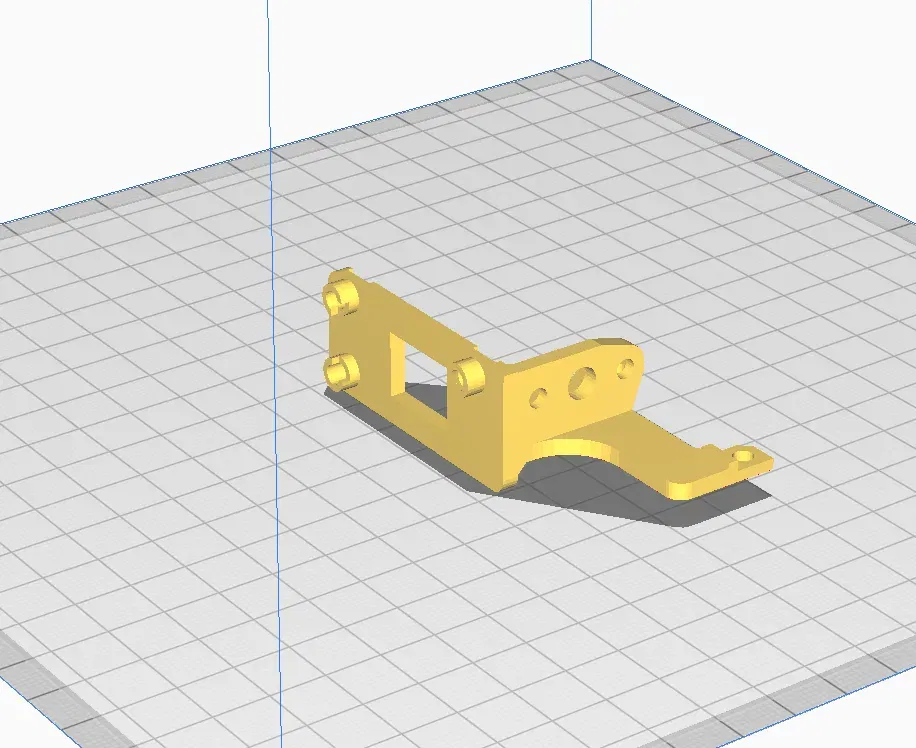

Tôi đã in mọi thứ với độ đầy 100%. Bộ làm mát phần và giá đỡ BLTouch/PCB cần hỗ trợ. Hai phần đó được in với hỗ trợ ở mọi nơi có góc 80 độ. Tôi đã xoay giá đỡ BLTouch/PCB như thấy trong ảnh chụp màn hình. Tất cả các phần khác không cần hỗ trợ.
