Hộp đựng dụng cụ Deburring Tool (Deburring Tool Case)

Hộp đựng dụng cụ deburring

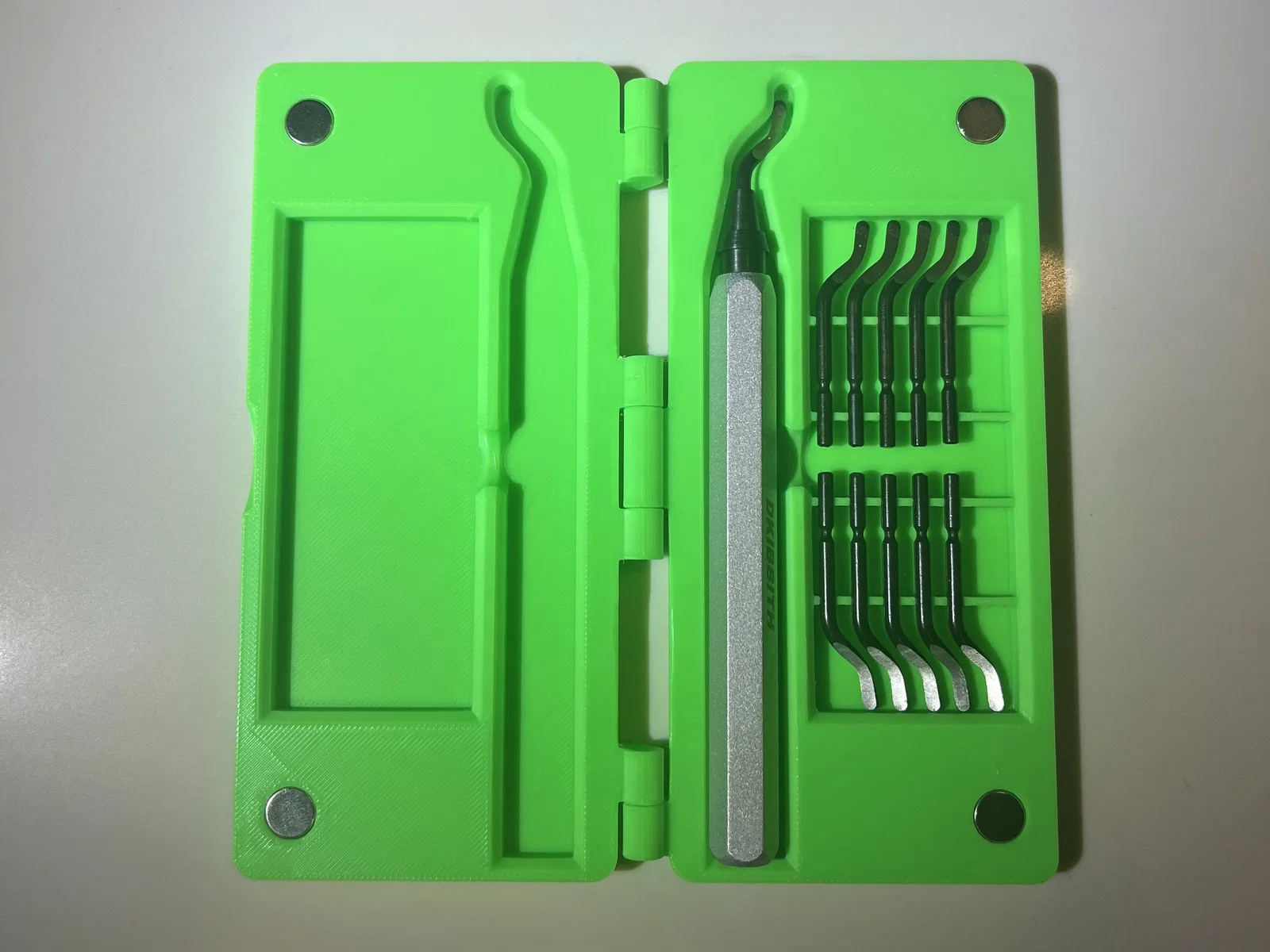

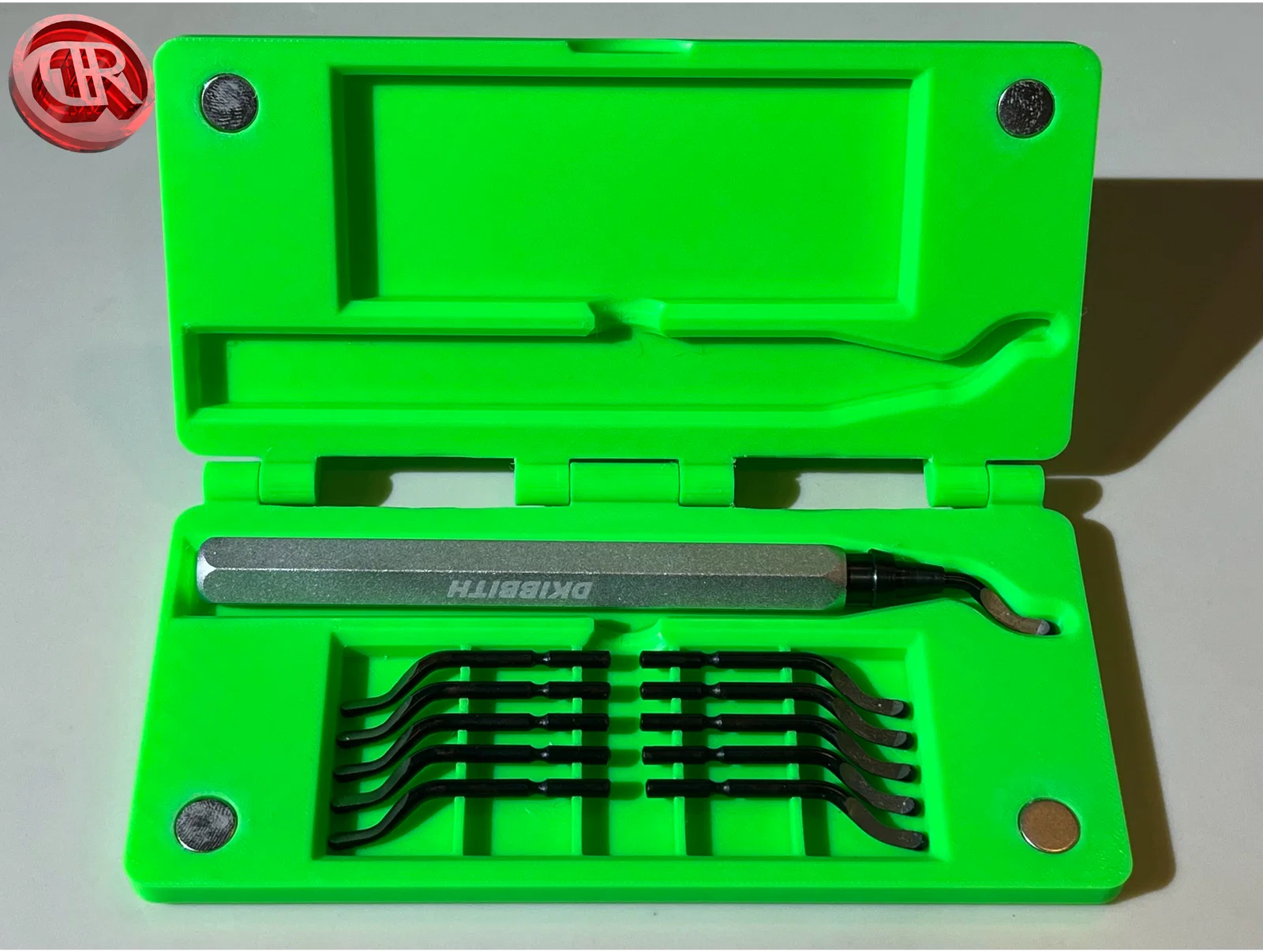

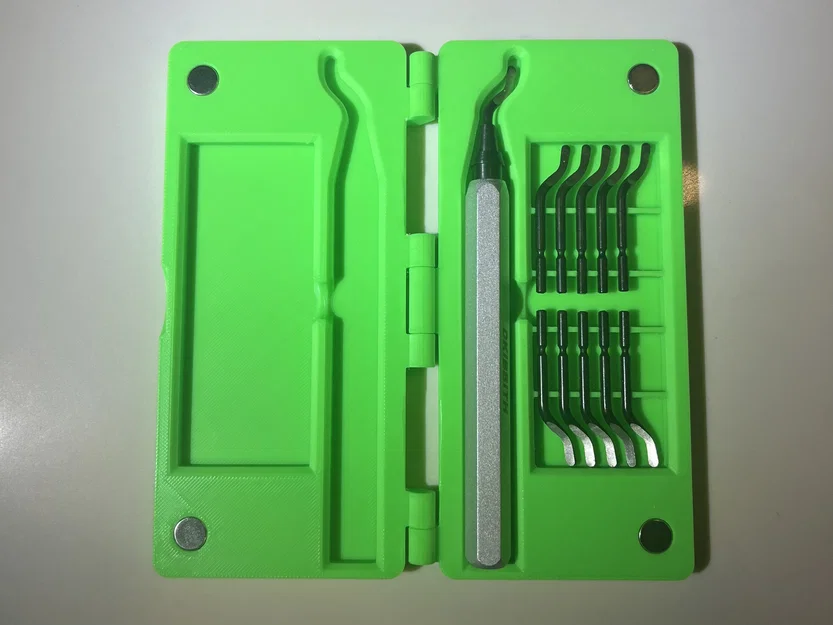

Mình thiết kế cái hộp này cho một cây deburring tool và các đầu thay thế của nó (trước đó đựng trong hộp carton). Hộp có bản lề print in place. Nam châm sẽ giữ nắp đóng chặt và tạo cảm giác “tách” đã tay khi đóng lại. Nhớ kiểm tra là bạn có cây deburring tool giống (hoặc tương tự) cái trong hình.

Phần cứng (Hardware)

Phần cứng duy nhất cần cho hộp này là 4 viên nam châm 10mm x 3mm. Mình dùng nam châm TRYMAG 10mm x 3mm mua trên Amazon: https://a.co/d/0LjGt0u

Thiết lập in (Print Settings)

Nên in với layer height thấp hơn để hỗ trợ các đoạn overhang bên trong bản lề. Dùng tối thiểu 2 shells.

Thiết lập mình dùng:

• 5 lớp top và bottom
• 0.12mm layer height
• 15% infill
• 2 shells

Hướng dẫn:

1. In model.
2. Nếu bản lề bị dính, bẻ cho bung ra bằng một chút lực. Mình phải dùng lực kha khá, nhưng khi bung ra rồi thì bản lề hoạt động rất ổn.
3. Dùng keo CA để dán 4 viên nam châm vào các lỗ. Lưu ý canh đúng cực (polarity) ở mỗi bên hộp để khi đóng lại nam châm hút đúng và giữ nắp kín.
