Nhà cho chim (Bird house) – dễ lắp, không cần support

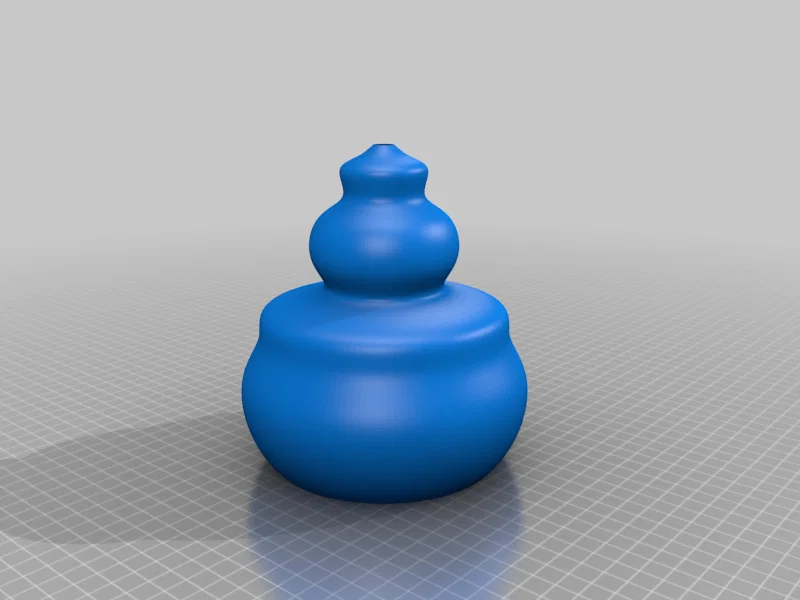

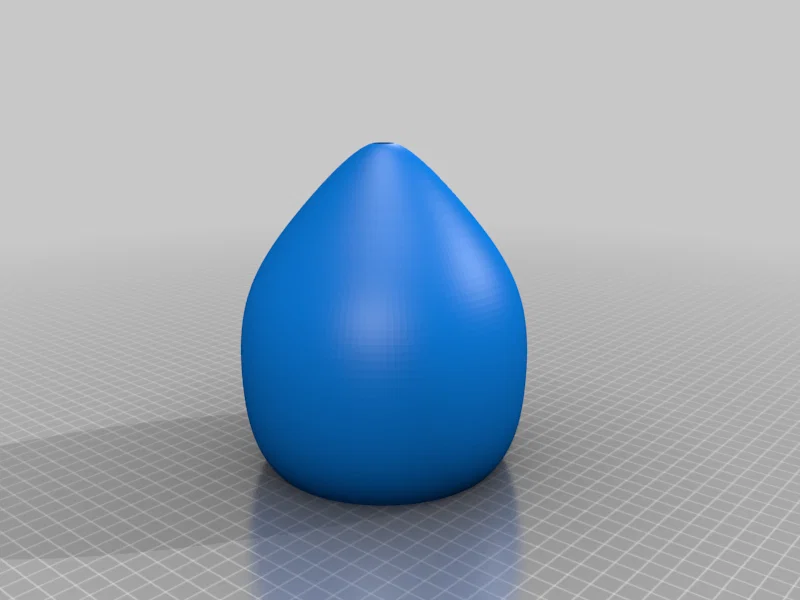

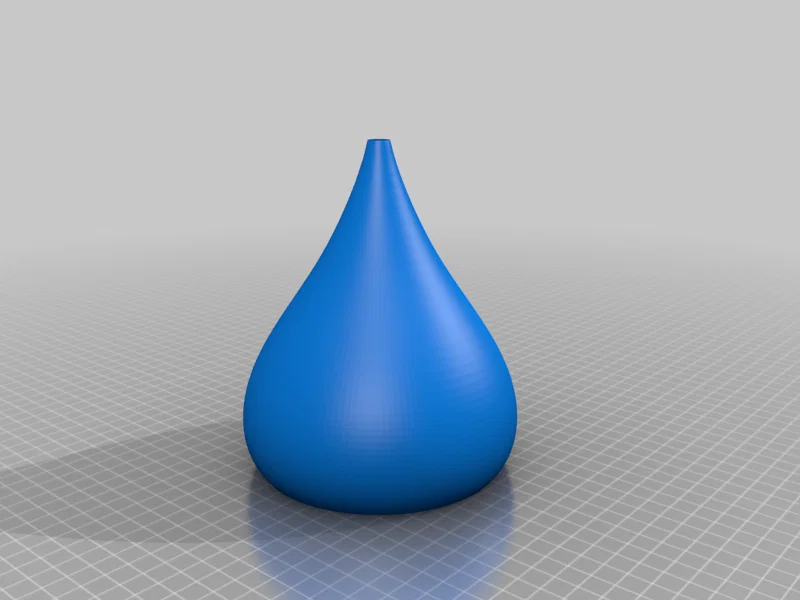

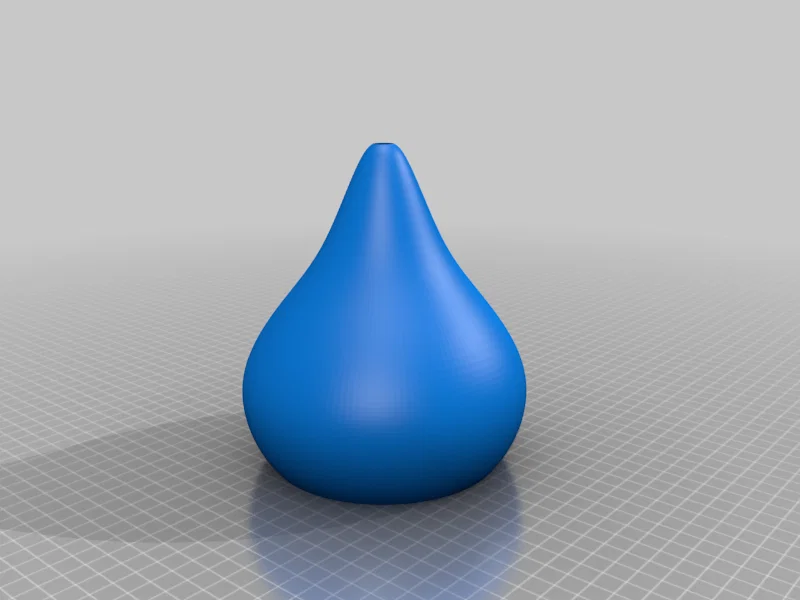

Mình muốn làm một cái nhà cho chim dễ lắp đặt nhưng vẫn có cảm giác “organic”. Phần đế mình làm dạng tháo rời để lỡ cần vệ sinh thì tiện. Mình cũng thử nghịch spline để tạo nhiều kiểu dáng khác nhau, mà không chọn được kiểu nào hay nhất nên mình upload luôn vài mẫu.

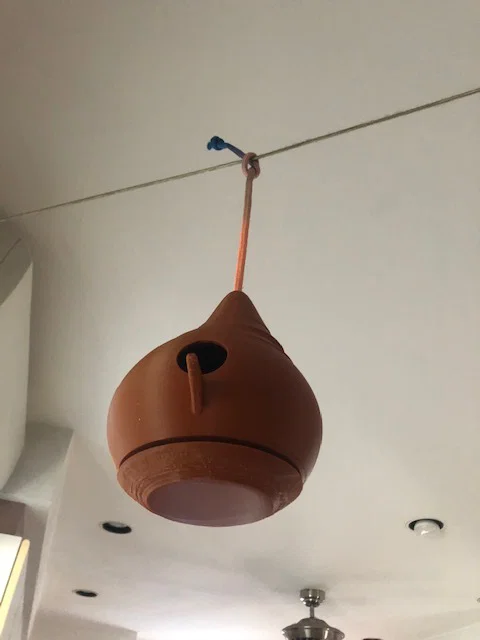

Thiết kế này làm để không cần support. Lỗ vào đường kính 30 mm để thu hút chủ yếu các loài chim nhỏ. Lỗ phía trên được làm để luồn một sợi dây/cord vào.

Về kỹ thuật thì phần đế giống nhau cho mọi thiết kế, nhưng để đơn giản mình upload mỗi thiết kế kèm một bộ riêng.

2022-05-10: chỉnh sửa thiết kế bản chính để áp dụng các góp ý.

• Thêm một khe ở đáy để cố định phần đế vào phần trên
• Giảm ma sát bằng cách tăng khe hở cho phần filet giữa phần trên và phần đế lên 0.2 mm thay vì 0.1 mm
• Thêm mặt phẳng lớn hơn ở lỗ trên để chắc hơn và đặt washer tốt hơn nếu ai dùng chỗ đó để cố định dây

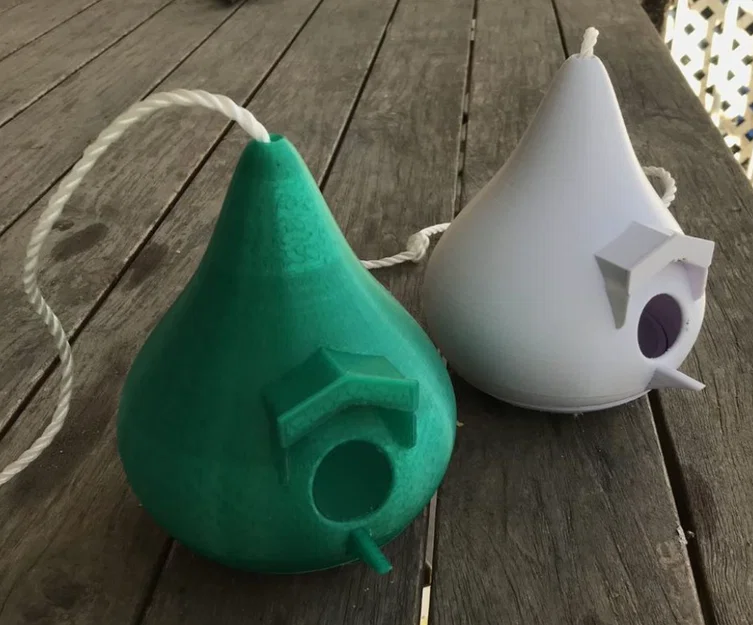

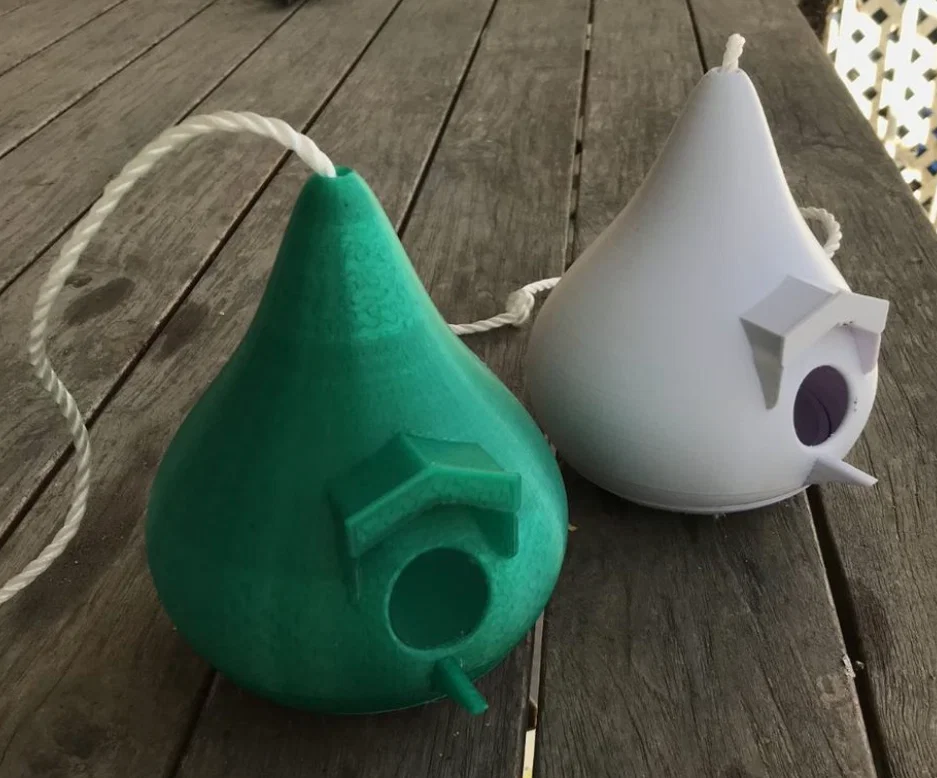

• Thêm mái nhỏ phía trên lỗ để ngăn mưa tạt vào trong nhà chim.

2022-05-14

• Giảm kích thước phần đế để việc lắp ráp các phần dễ hơn.
• Đồng thời thêm phiên bản B với hình dáng khác và in 1 mảnh vì luồn dây cũng không khó, nên đế tháo rời không thật sự cần thiết
  • Ở thiết kế mới này mình thêm các lỗ thông gió sau khi đọc thêm về bird house.
  • Cũng làm bớt bề ngang để tiết kiệm thời gian in và vật liệu.

2023-07-29

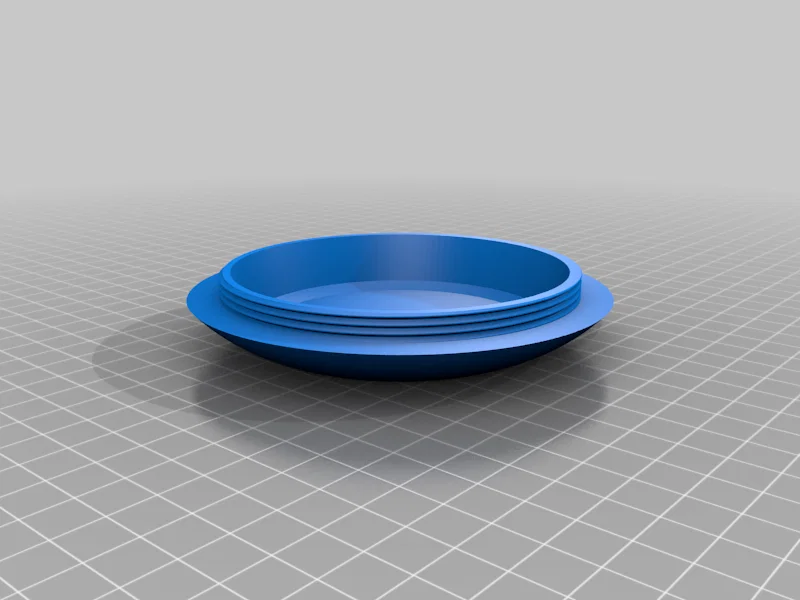

• Tạo một phần đế mới với khoảng hở lớn hơn để bớt sít, một bản giảm 1.1 mm và một bản giảm 1.8 mm.
• Xuất file 3MF thay vì OBJ
• Xuất cả hai phiên bản: có và không có cái mái nhỏ hơi “wimsy”

2024-02-23

• Xuất lại phần đế vì có thể bản trước có vấn đề. Mỗi bản được làm để bù sai số dung sai (tolerance) của máy in. Mình dùng bản -0.8 mm cho máy của mình.
• Bản -0.4 có thể là khít nhất, nhưng đòi hỏi máy in và vật liệu không bị co ngót nhiều.
• Bản -1.1 và -1.8 là giảm tới 1.8 mm, không khuyến nghị và có thể bạn sẽ phải dán keo. Nhưng nếu máy bạn in ra bị co nhiều thì có thể sẽ hữu ích.

Print Settings

Printer Brand:

Prusa

Printer:

Mk3

Rafts:

No

Supports:

No

Resolution:

200

Infill:

38

Filament:
PolyMaker PETG
