Giá đỡ công tắc V-156-1C25 cho máy K40

Mô tả:

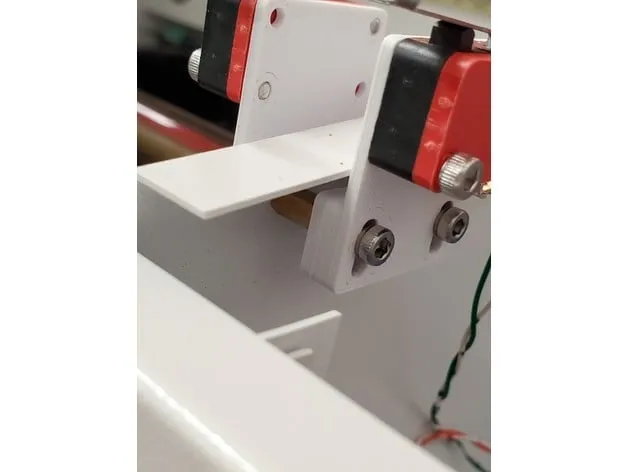

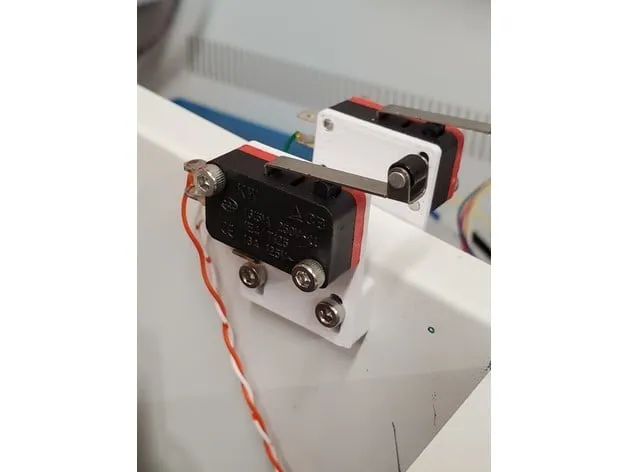

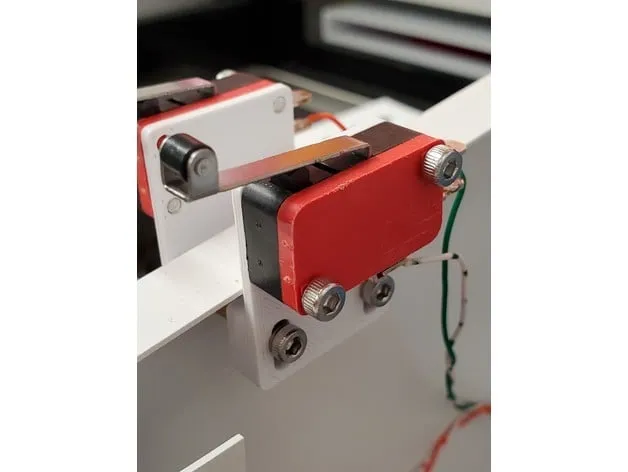

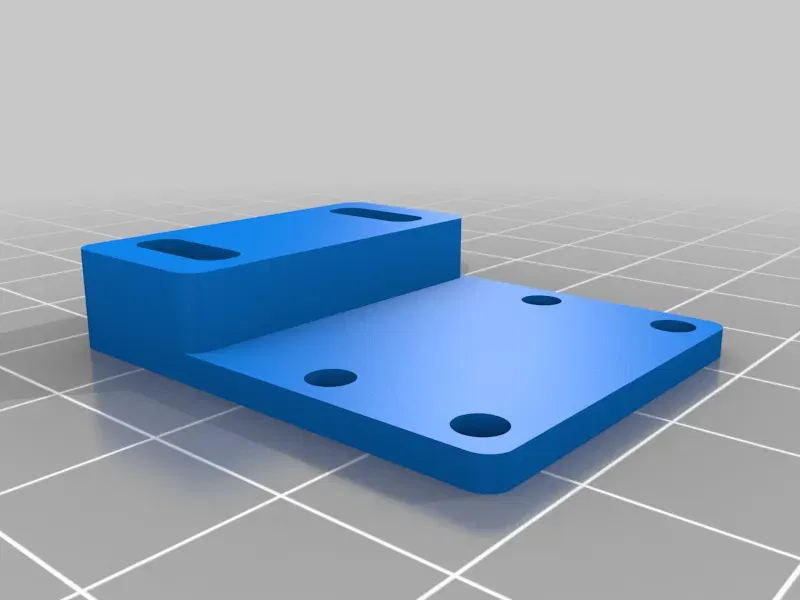

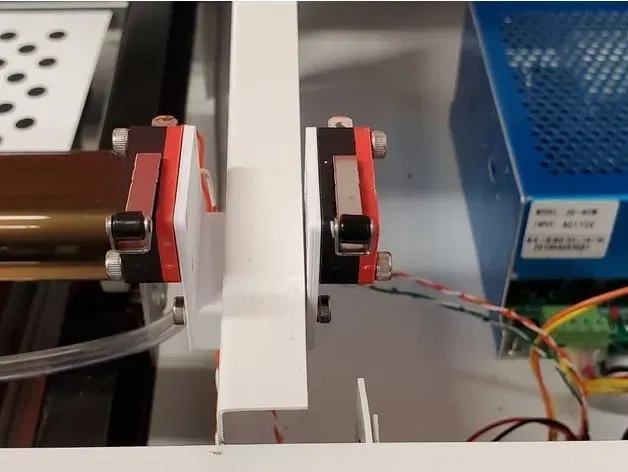

Thiết kế giá đỡ này cho một số công tắc vi mô V-156-1C25 đơn giản (https://www.amazon.com/gp/product/B01MQPQGFQ) để kích hoạt khi nắp laser và điện tử của K40 được đóng. Bạn sẽ cần khoan 2 lỗ gắn. Làm 2 bản in 3D giống hệt nhau, chỉ cần lật một cái ngược lại cho nắp điện tử (xem hình). Cố định và điều chỉnh chiều cao công tắc ở phía laser bằng 2 vít 12MM và khoảng cách đồng, sau đó sử dụng 2 vít 12mm nữa để gắn phía điện tử vào phía bên kia của các khoảng cách đồng.

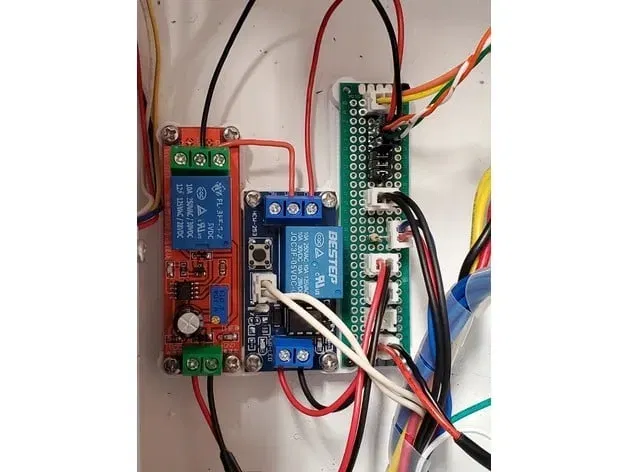

Ngoài các khóa an toàn công tắc cơ học, tôi cũng đã thêm một mô-đun rơ-le tự khóa (https://www.amazon.com/gp/product/B08D7DPVC5), mô-đun này sẽ reset mỗi khi nguồn bị ngắt và một rơ-le trên bộ hẹn giờ 3 giây (https://www.amazon.com/gp/product/B08HVBSCXW) rơ-le này chỉ đóng sau một vài giây kể từ khi bật nguồn. Những cái này được đấu vào một bảng mạch mà sáng một LED khi tất cả các khóa an toàn đều được đóng.

Danh sách vật liệu:

2 x bộ phận in 3D

8 x vít 12mm M3 Socket Cap Hex Drive

2 x 10mm M3 Brass Female Female Spacer/Standoff

Giá đỡ công tắc an toàn K40
