Sovol SV06 (Plus) - Giá giữ & ngàm gắn probe

Mẫu này là bộ gá (mount) thay thế cho probe của Sovol SV06 và SV06 Plus. Thiết kế gồm 2 phần, kèm tuỳ chọn phần thứ 3 (cover plate/nắp che). Bộ probe mount này rất hợp nếu bạn có nhiều extruder và muốn chỉnh chiều cao probe cực kỳ chính xác (độ chính xác 0.1mm), để sau khi đổi sang extruder khác không cần bed levelling lại nữa. Hoặc nếu bạn đang mod nozzle và cần đặt probe ở một cao độ khác để phù hợp với nozzle mới.

Lưu ý: Chiều cao probe chuẩn của Sovol là 2mm tính từ mặt bed khi nozzle đang chạm bed. Trừ khi bạn thật sự hiểu mình đang làm gì (ví dụ lắp các loại nozzle khác), đừng tăng khoảng cách này, nếu không khi z calibration nozzle có thể đâm vào bed.

Hướng dẫn in

• Vật liệu: mình dùng PLA (nhưng PETG cũng có thể dùng)
• Chiều cao layer: 0.3mm (hoặc 0.2mm cho cover plate để bề mặt đẹp hơn)
• Infill: 20%
• Perimeters: 2 hoặc 3
• Support: chỉ cần cho phần probe holder. Nếu phần holder dạng nghiêng được in tốt, có thể chỉ cần brim. Mình chưa thử trường hợp này.
• Hướng đặt khi in: in đúng theo orientation trong file STL

Vật tư cần chuẩn bị

• 2x ốc M3x8 (lấy từ bộ probe mount zin trên Sovol)
• 1x ốc M3x8 hoặc dài hơn (để siết holder vào mount)
• 1x đai ốc M3 (để siết holder vào mount)
• 1x ốc M2x6 hoặc dài hơn (để cố định probe trong holder)
• Nếu dùng cover plate: 2x ốc M2x6

Lắp ráp

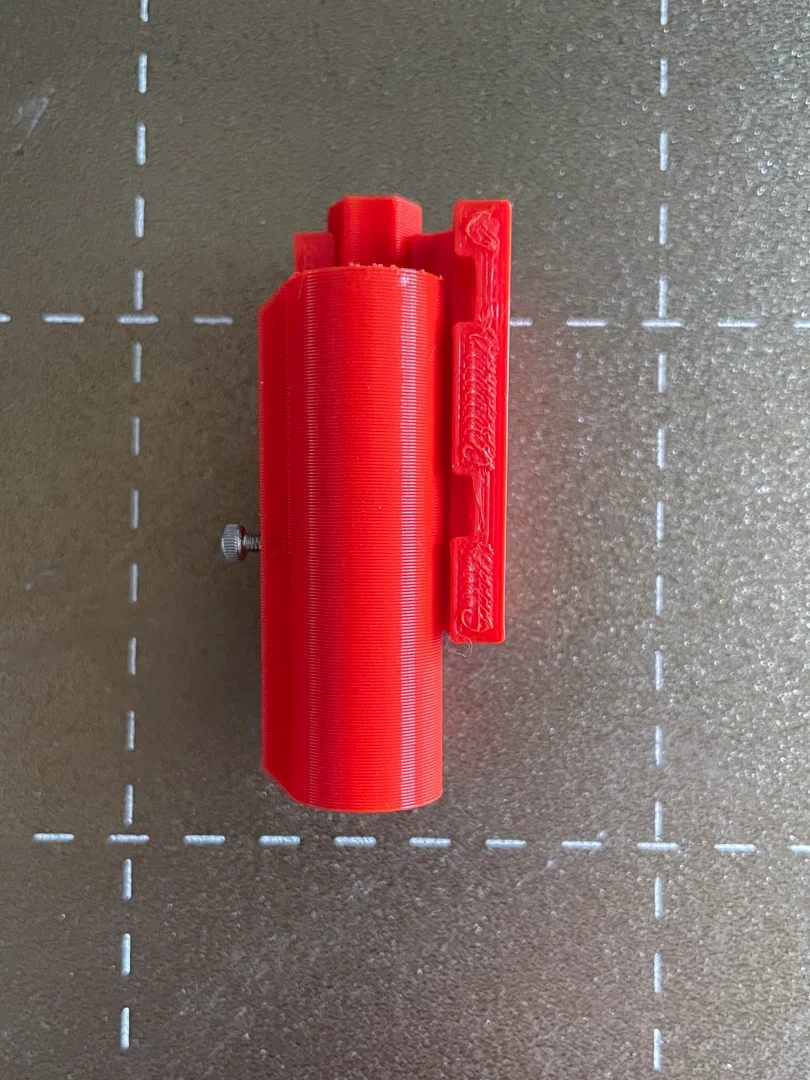

• Đẩy probe vào holder, probe sẽ trượt xuống hết cỡ rồi chạm viền đáy của holder. Vặn ốc M2 vào holder để siết giữ probe. Chỉ phần màu xanh của probe được nhô ra khỏi đáy holder.

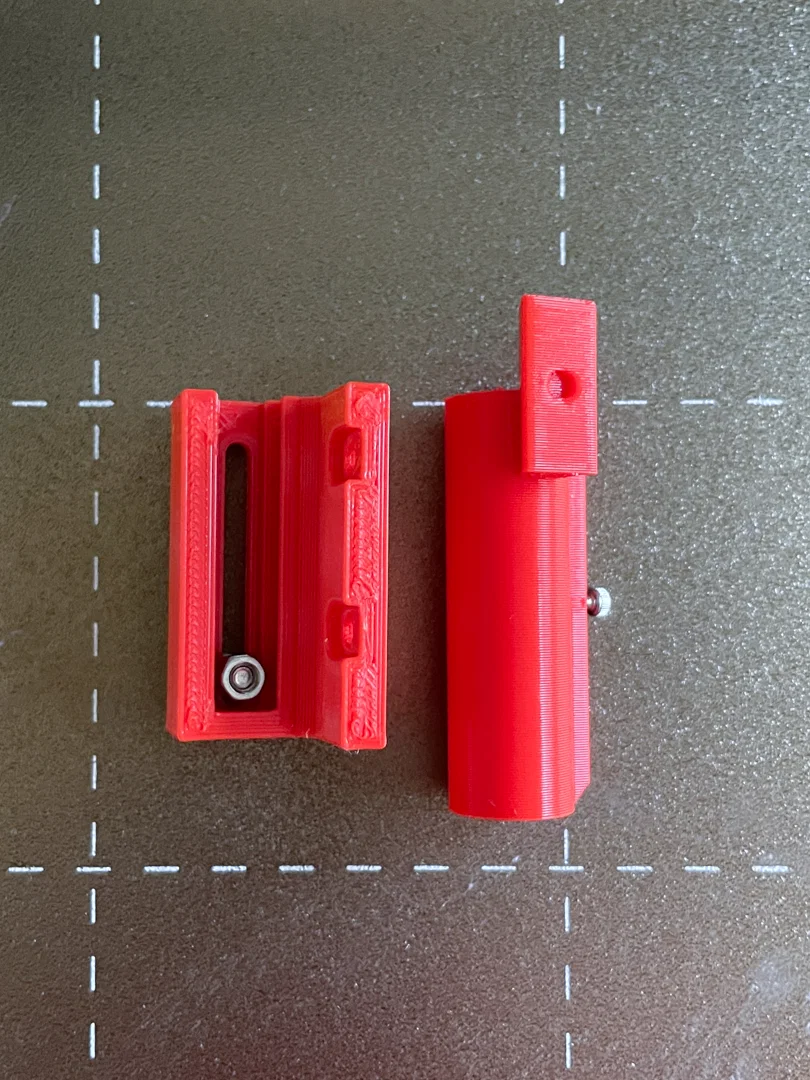

• Lấy đai ốc M3 đặt nằm phẳng vào rãnh dài trên probe mount. Nó phải khít vừa. Lấy ốc M3 vặn từ phía sau của mount vào. Ren ốc không nên xuyên qua hết đai ốc, chỉ vừa ngang mặt đai ốc (xem hình).

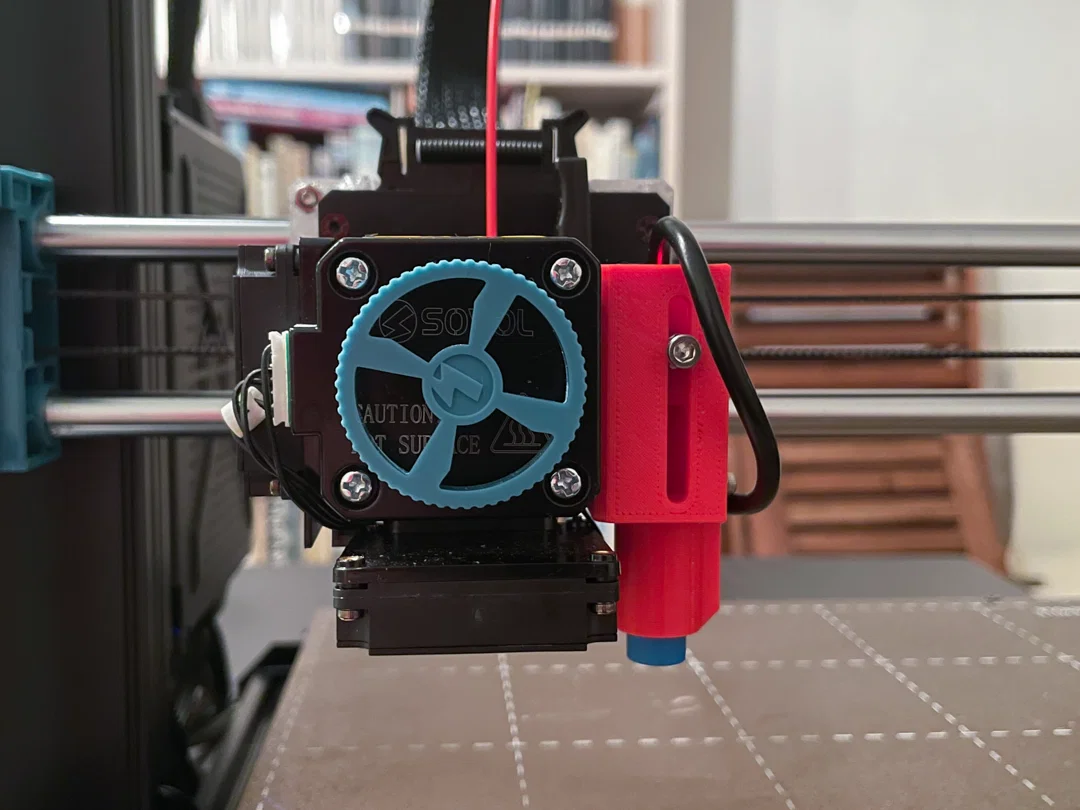

• Bắt probe mount lên extruder (tương tự cách bộ zin được gắn lên extruder).

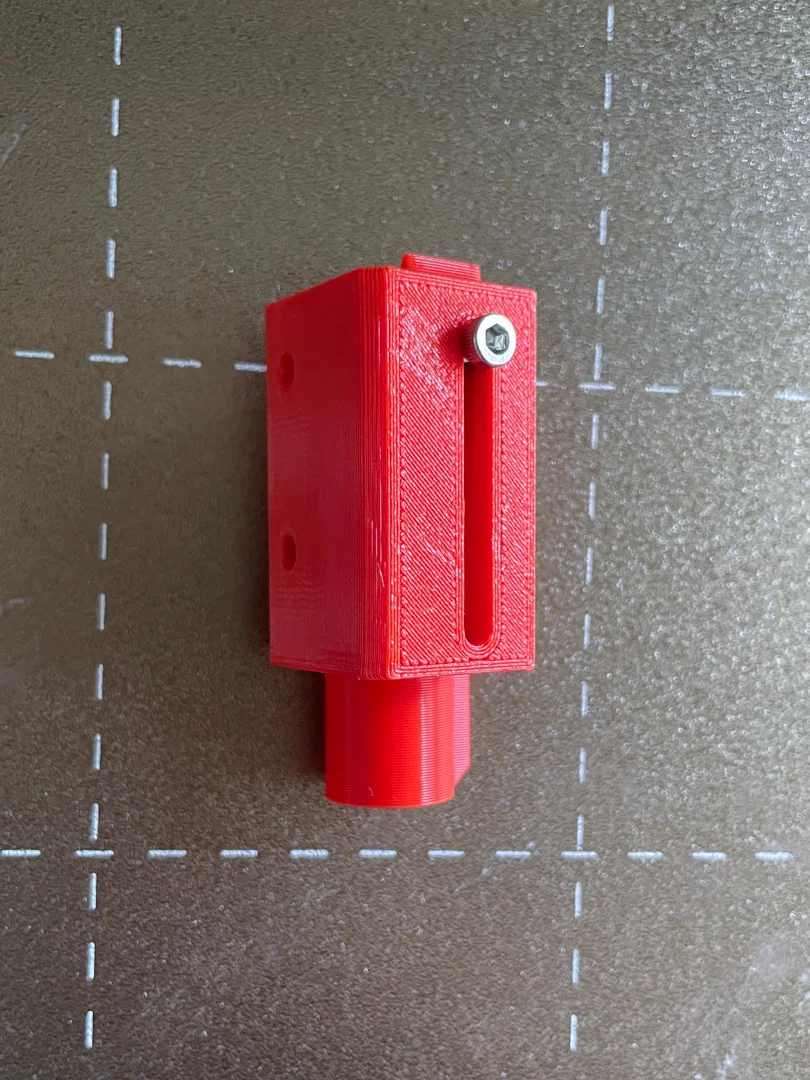

• Trượt holder vào mount rồi vặn ốc M3 vào lỗ phía sau probe holder để cố định. Giờ holder có thể trượt lên xuống và khoá lại bằng cách siết ốc M3.
• Nếu bạn dùng cover plate, bắt nắp che vào bằng 2 con ốc M2x6.
