Cable chain tham số có vách ngăn cáp (Parametric cable chain with cable separators)

Với file .scad đã upload, bạn có thể dễ dàng tạo cable chain. Các tham số cần chỉnh nằm ở cuối script (từ dòng 285 trở đi). File này được thiết kế cho một mục đích riêng nên trước khi upload chưa dọn dẹp kỹ lắm, nhưng hy vọng vẫn dùng được cho mọi người :-).

length: tổng chiều dài của một mắt xích (chain link)

outerWidth: chiều rộng ngoài của một mắt xích

outerHeight: chiều cao ngoài của một mắt xích

angle: góc giữa các mắt xích liên tiếp

clipDiam: đường kính của ngàm kẹp tròn (round clip) dùng để nối các mắt xích

cables: một mảng (đa chiều) chứa đường kính các sợi cáp (nên chừa thêm 10–20% không gian cho mỗi sợi). Ví dụ: [[7.15, 6.6, 6.6], [7.15, 7.15, 6.6], [10.8, 6.6, 4]] => tạo 3 cột, mỗi cột có 3 sợi cáp xếp chồng.

Độ dày vách (wallsizes) có thể thay đổi trong module "chainLink".

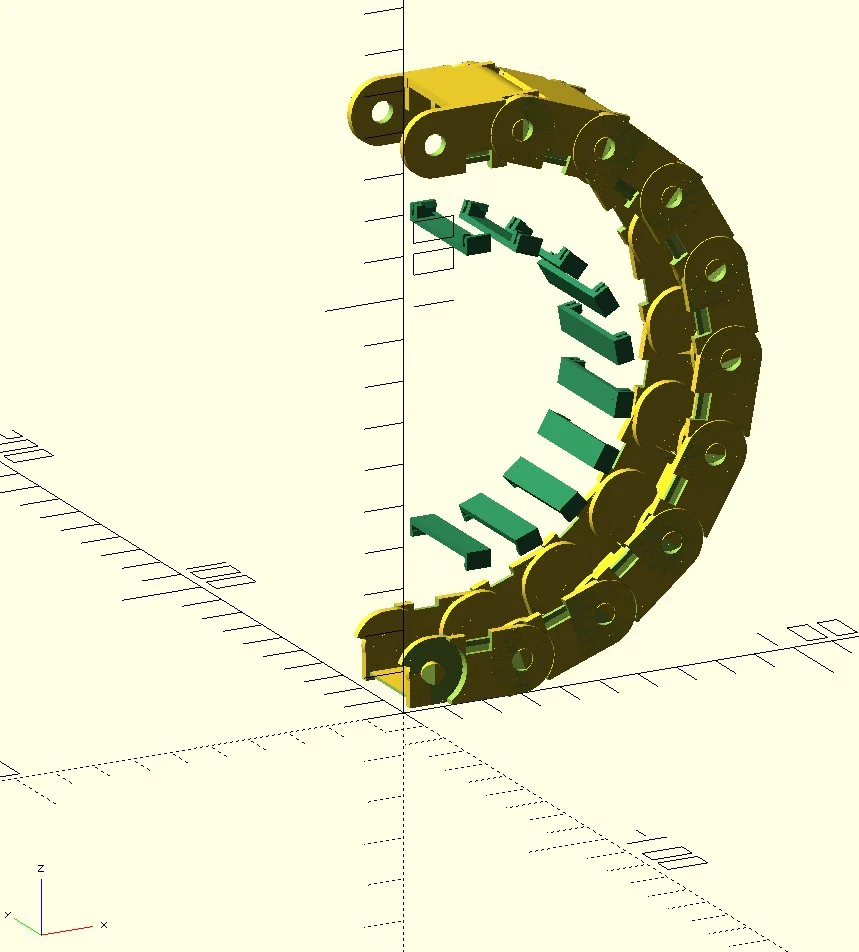

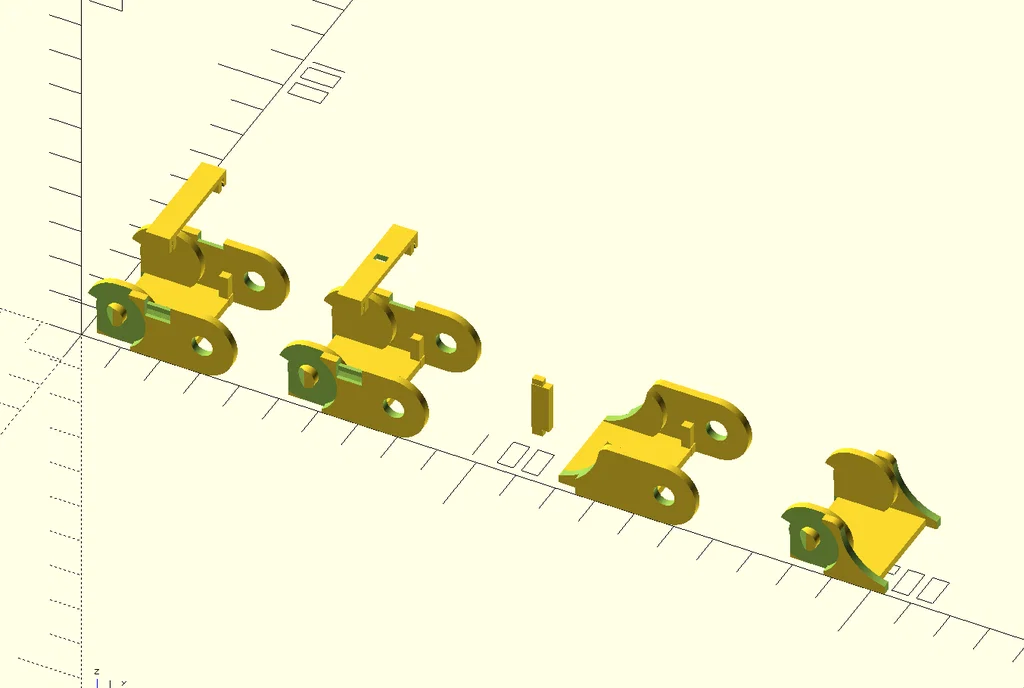

Công tắc "singleLink" ở dòng 321 cho phép chuyển giữa chế độ xem hữu ích để chỉnh sửa và export (true) và chế độ xem để thấy một nửa vòng tròn đầy đủ với các mắt xích nối vào nhau theo góc đã đặt.

Print Settings

Printer Brand:

Ultimaker

Printer:

Ultimaker 2

Rafts:

No

Supports:

No

Resolution:

0.1mm

Infill:

100%

Notes:

Bọn mình dùng PET-G làm filament nên cần brim rộng (32 vòng) để tránh bị cong vênh

Category: Parts
