Vỏ quạt radiator & housing thermostat cho radiator Type 22 (70–140 cm)

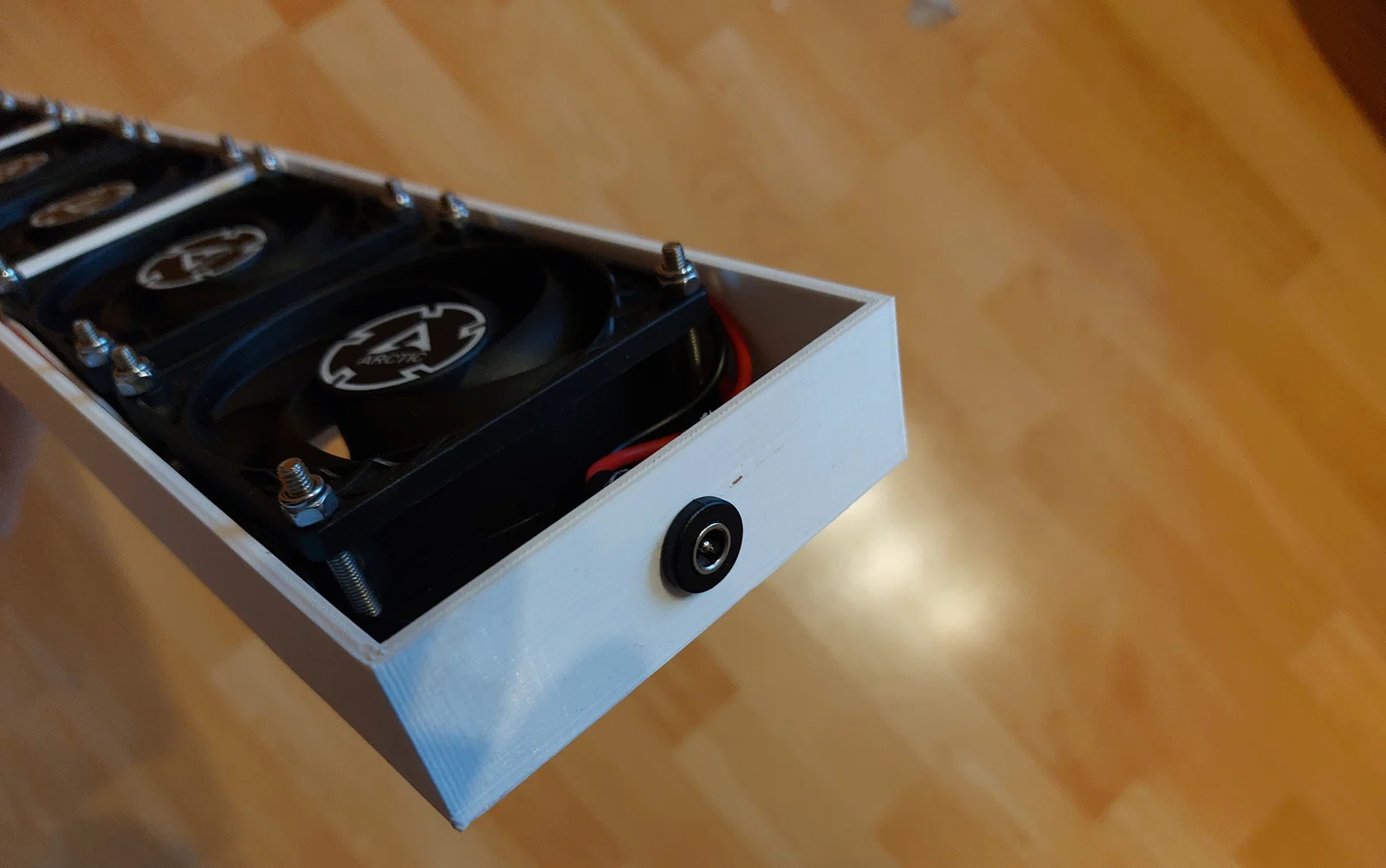

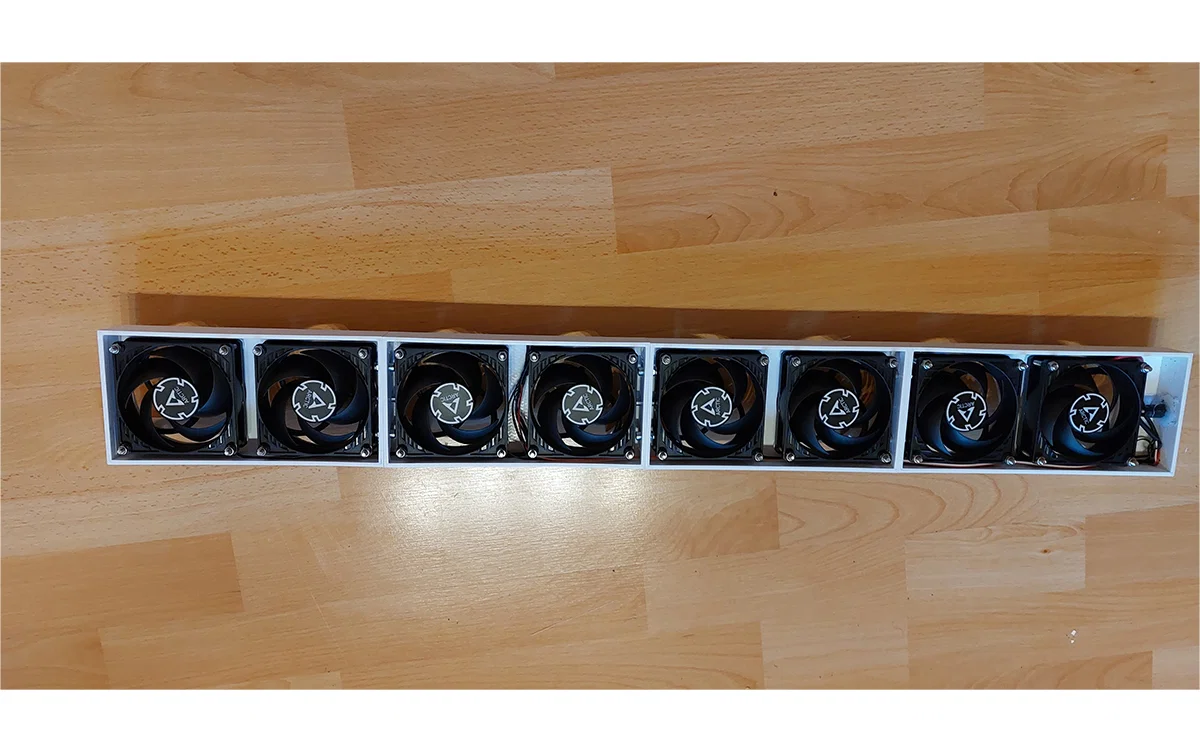

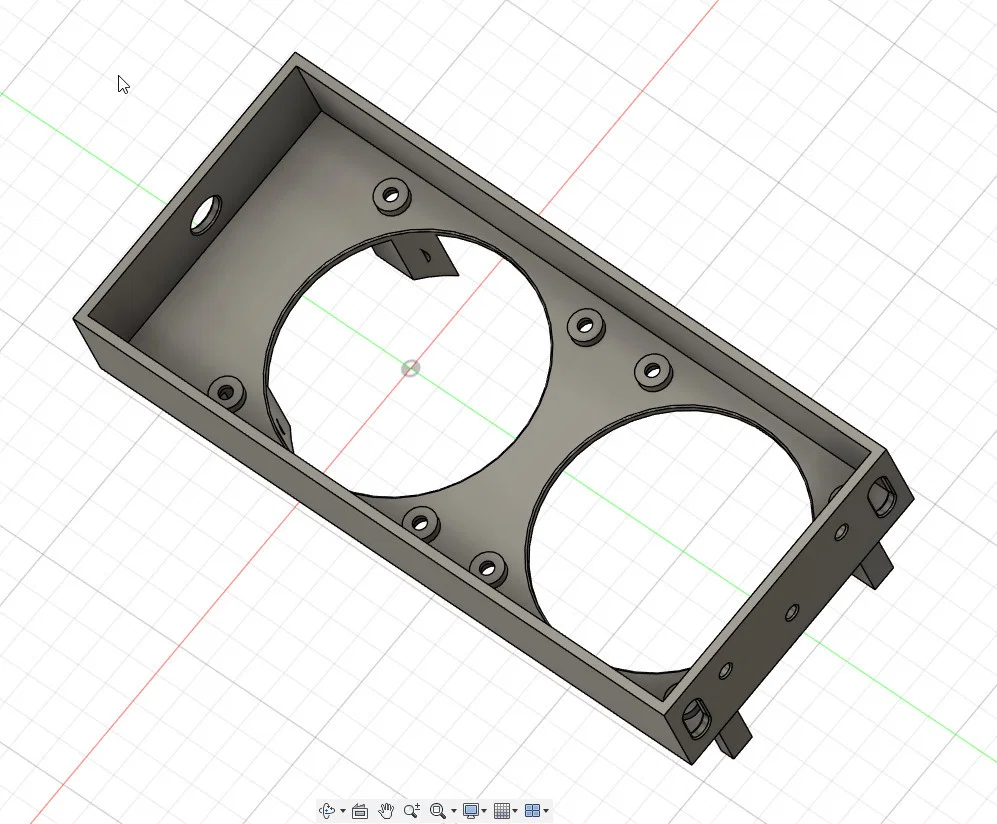

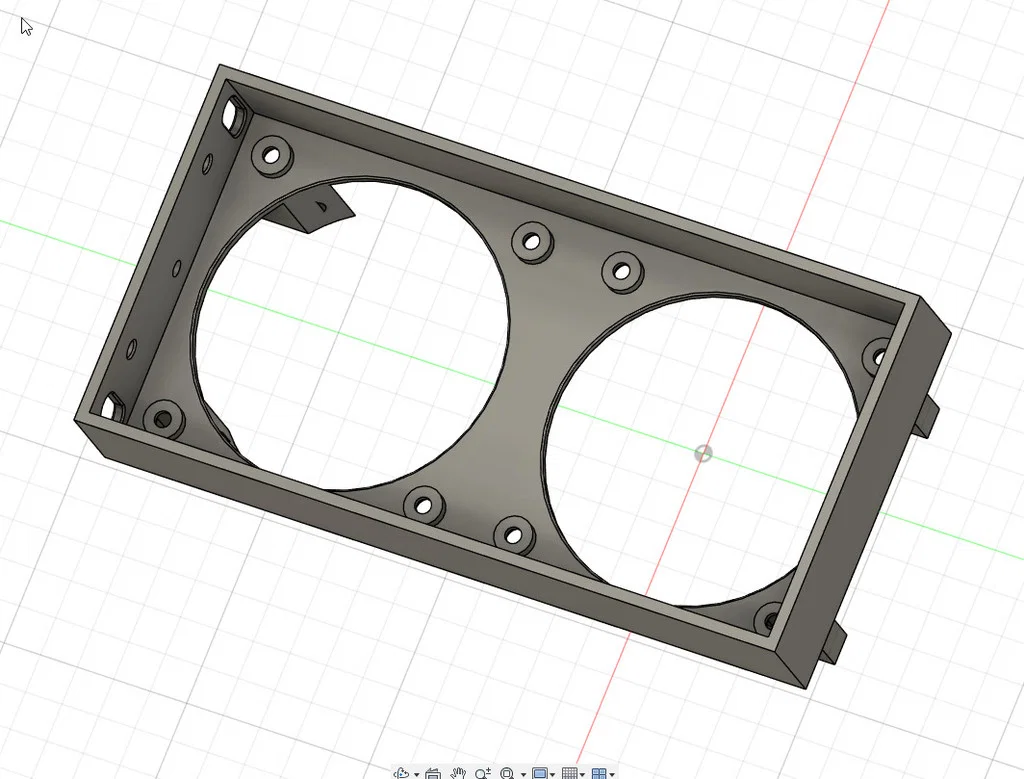

Vỏ housing cho quạt tản nhiệt (radiator fan) hoặc bộ tăng cường tản nhiệt (radiator booster)

Dành cho radiator 2 tấm (2-panel) loại Type 22

Với quạt tản nhiệt, mình có thể tăng công suất sưởi của radiator hiện có một cách đơn giản. Quạt sẽ thổi/đẩy luồng không khí lạnh từ dưới lên, đi xuyên qua radiator đang nóng. Trong lúc đó không khí được làm ấm lên và nhờ quạt mà lan toả khắp phòng. Nhờ vậy phòng sẽ ấm nhanh hơn rõ rệt, đều hơn và hiệu quả hơn.

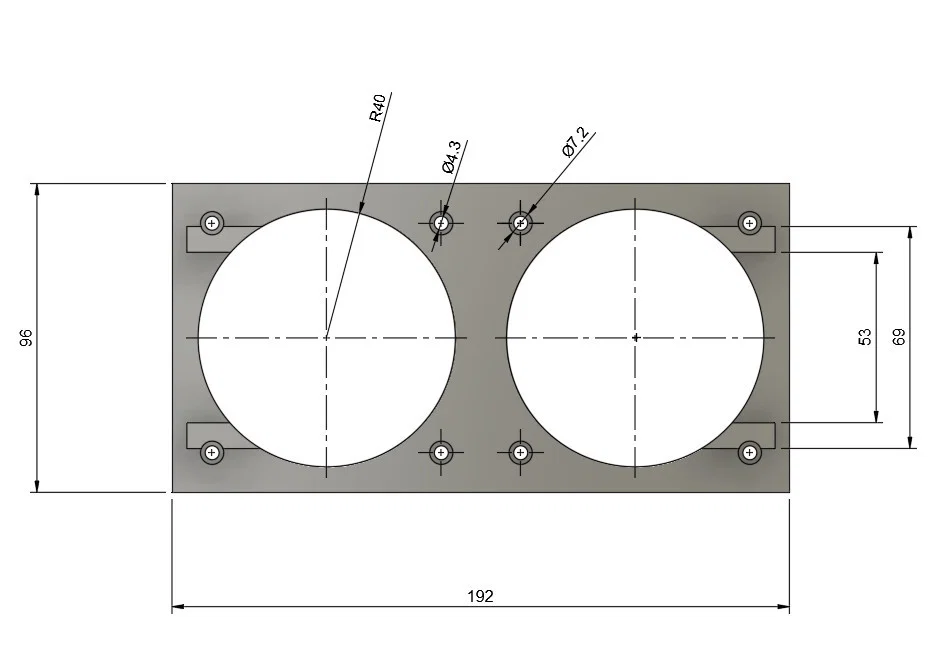

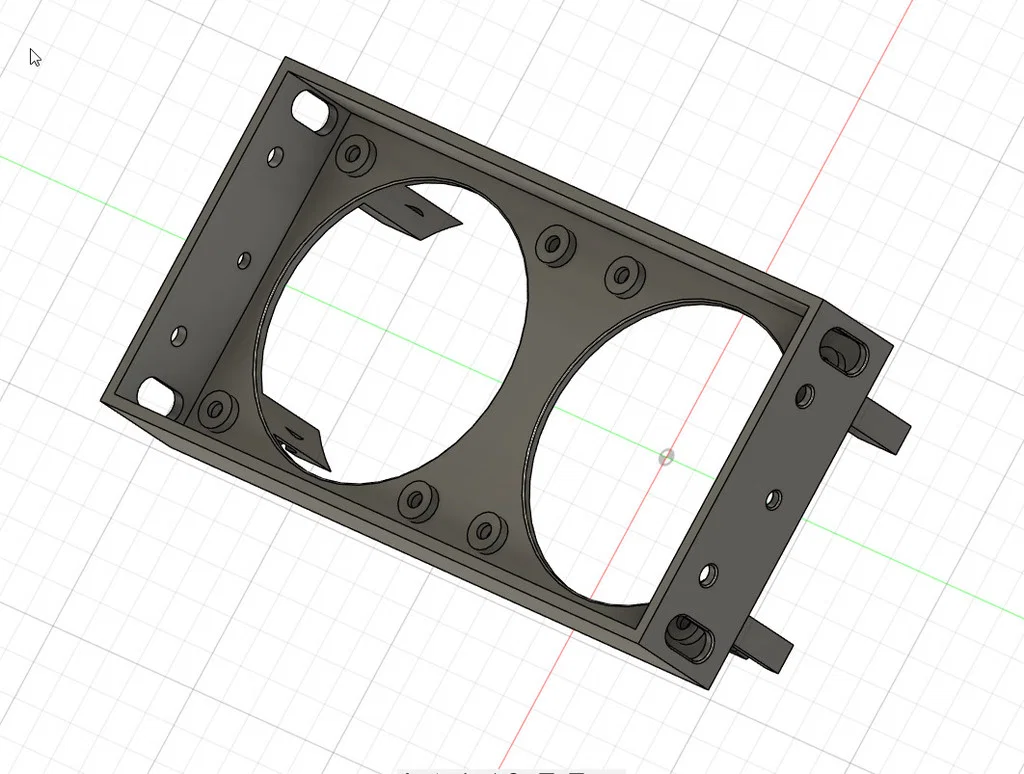

Các vỏ radiator dạng “2 cái” cũng có thể lắp ghép thành các module nhỏ hơn và dùng cho radiator nhỏ hơn như 200, 400, 600 hoặc 800 mm.

Các phần cần cho quạt tản nhiệt:

• Quạt 80mm 12V, tương đối êm. https://amzn.to/49ld8Ya
• Thermostat kỹ thuật số W3230 https://amzn.to/3OMrdp9
• PWM controller (motor speed controller) https://amzn.to/3I3jM9b
• Nam châm Neodym loại mạnh https://amzn.to/3OL64eW

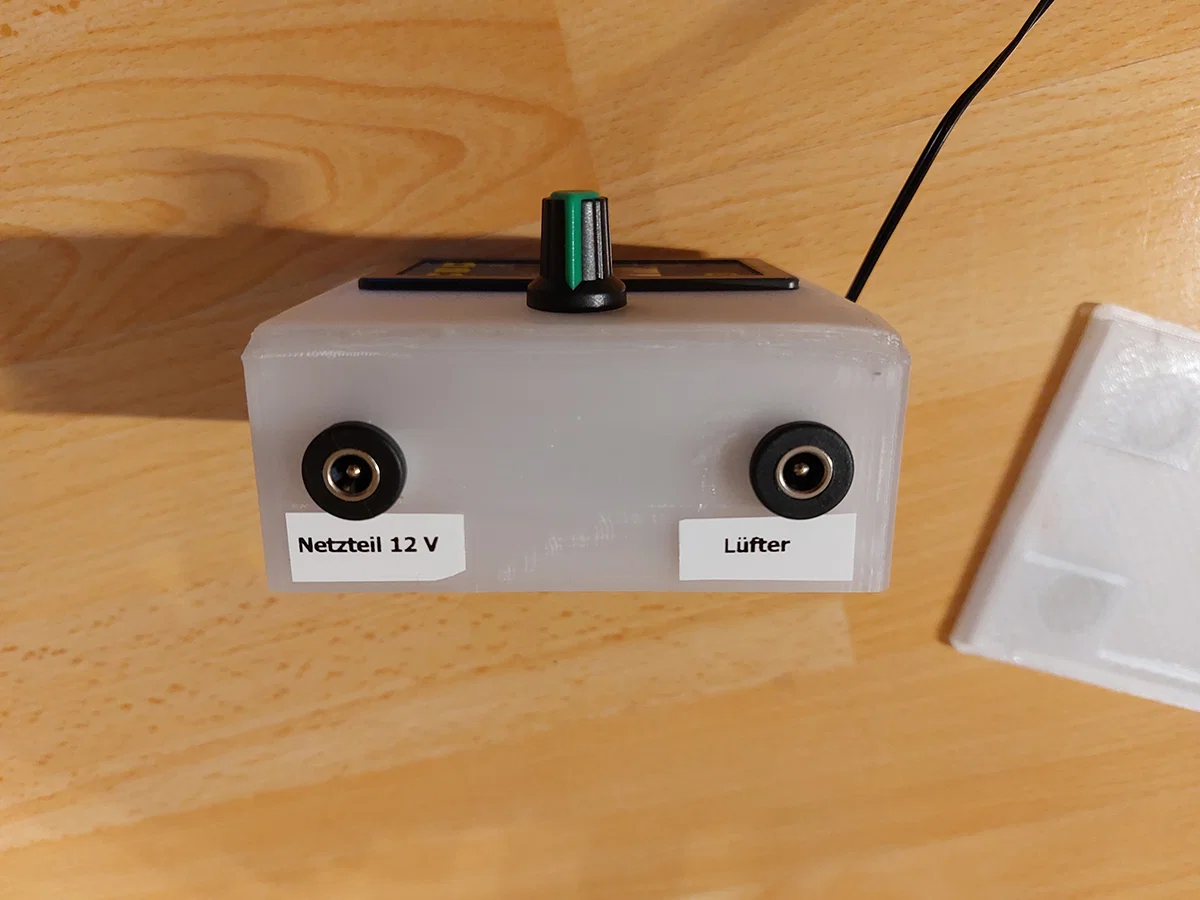

• Dây kết nối cho quạt / thermostat hoặc PWM controller (jack cái 5,5mm x 2,1mm) https://amzn.to/4bGY1tn
• Nguồn adapter 12V https://amzn.to/3T1fXYo
• DC Power Jack Socket 5,5 x 2,1 mm, 12V 10A (đầu DC cái) https://amzn.to/3uE3oJf

• 12 cái vít DIN 912 đầu trụ lục giác chìm, inox A2, M4x10
• 32 cái vít DIN 912 đầu trụ lục giác chìm, inox A2, M4x35
• 42 cái ê-cu (nut) DIN 985-M4-A2

Filament PM PETG trắng, layer height 0,2 – 0,3 mm

Mô tả dự án & hướng dẫn lắp ráp: https://www.tueftler-und-heimwerker.de/heizkoerperventilator-bauanleitung-heizkoerper-booster

Video lắp ráp: https://www.youtube.com/watch?v=sBl9SSs_FSs

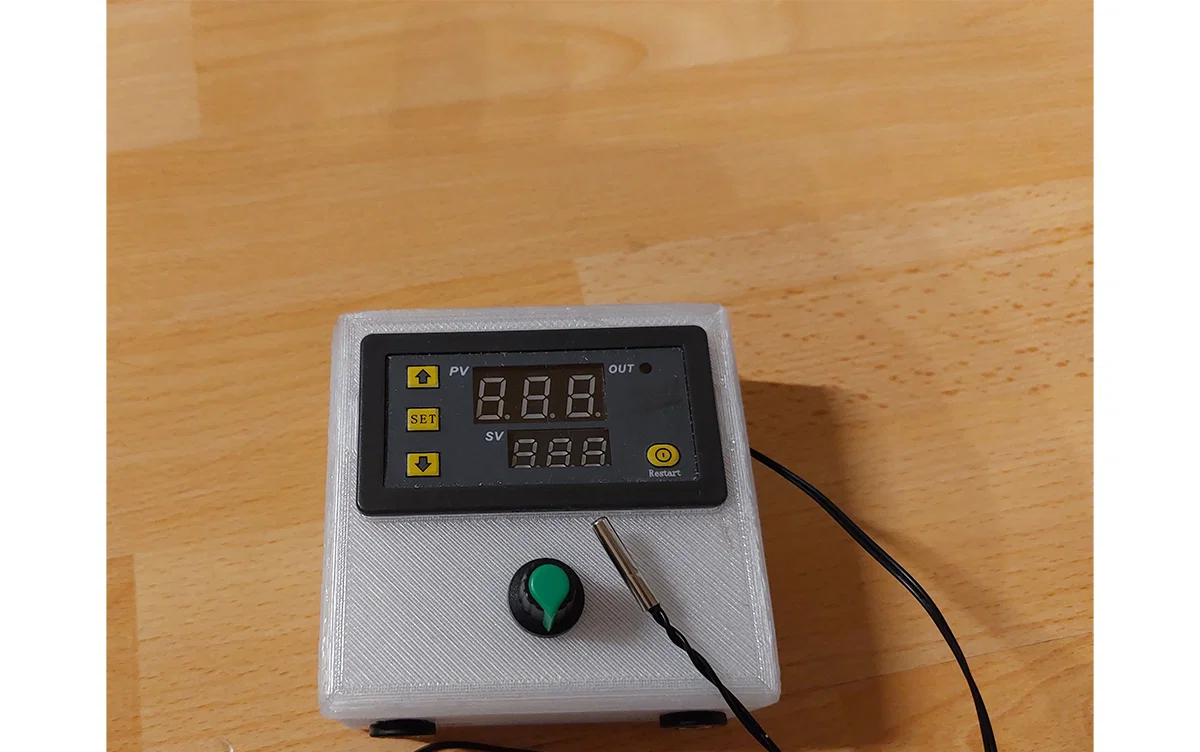

Test hoạt động với thermostat kỹ thuật số W3230
