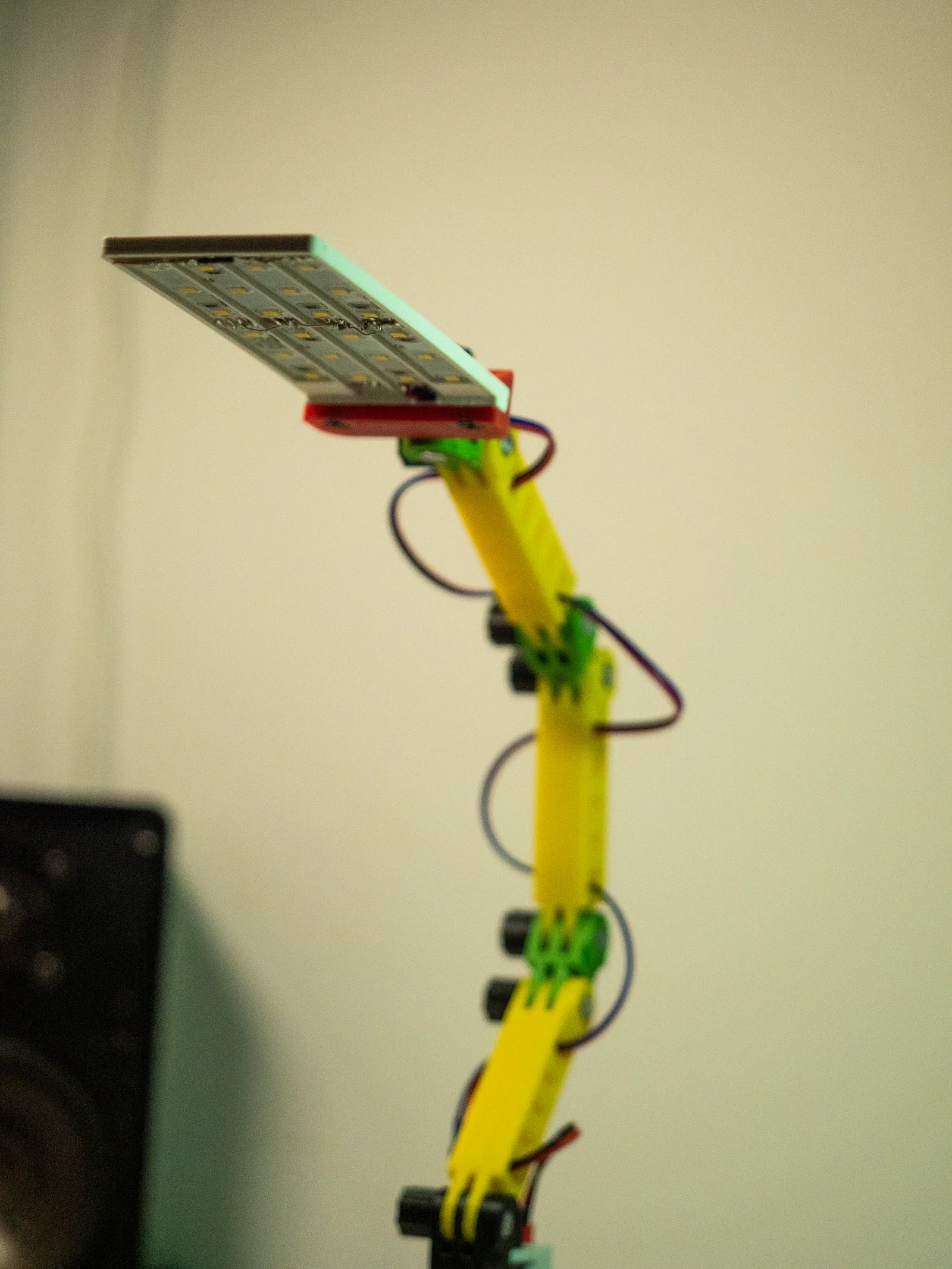

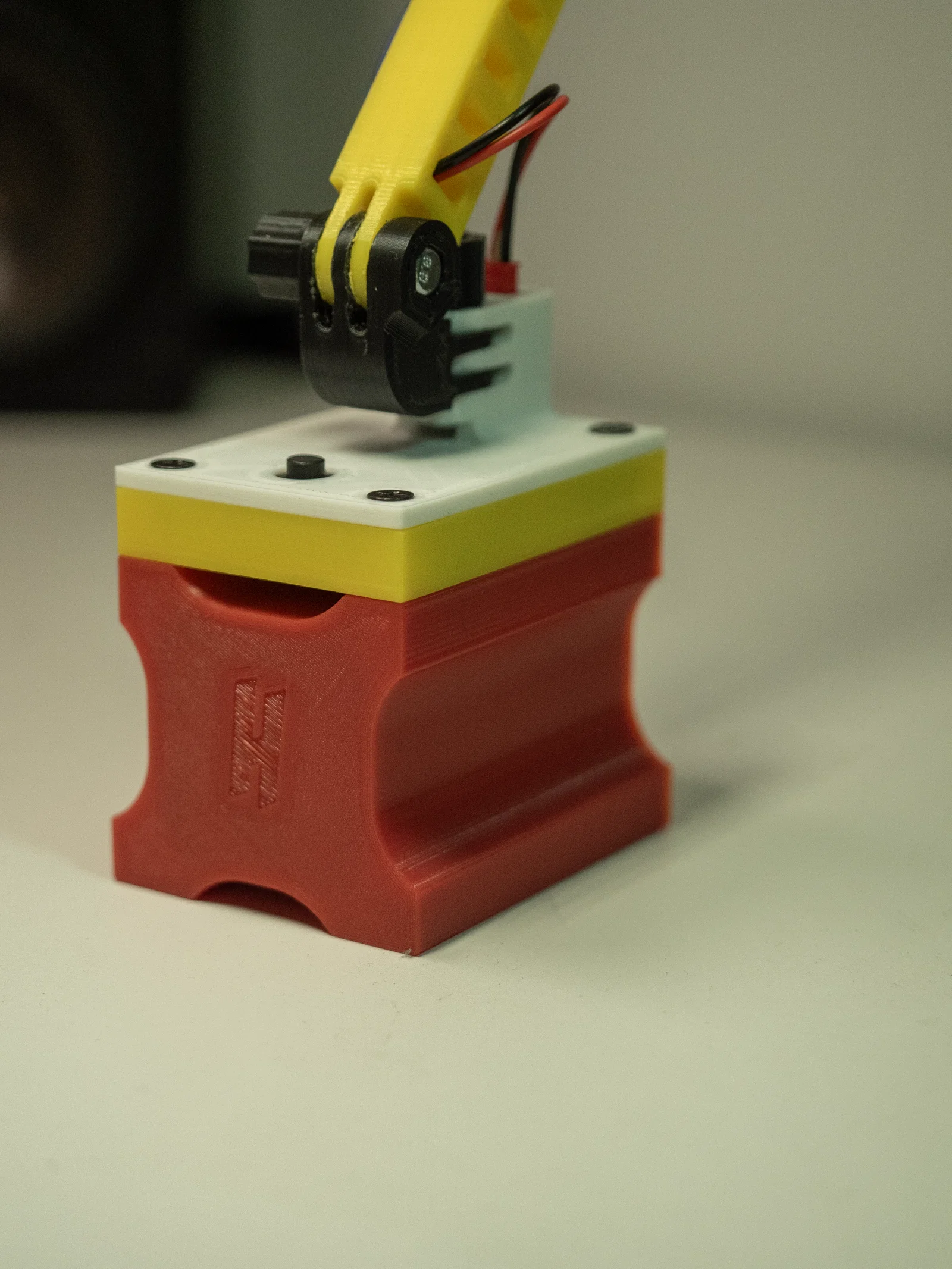

Đèn bàn di động khớp nối dùng pin 18650 V2 (Articulated Portable Desk Lamp 18650 V2)

--ESPAÑOL--

Phiên bản 2.0: đã chỉnh lại dung sai ở các part; 4, 6, 7, 8, 9 và 11.

Đây là phiên bản đầu tiên của mẫu đèn bàn của mình, theo thời gian sẽ có các thay đổi/cải tiến và sẽ áp dụng các đề xuất từ cộng đồng.

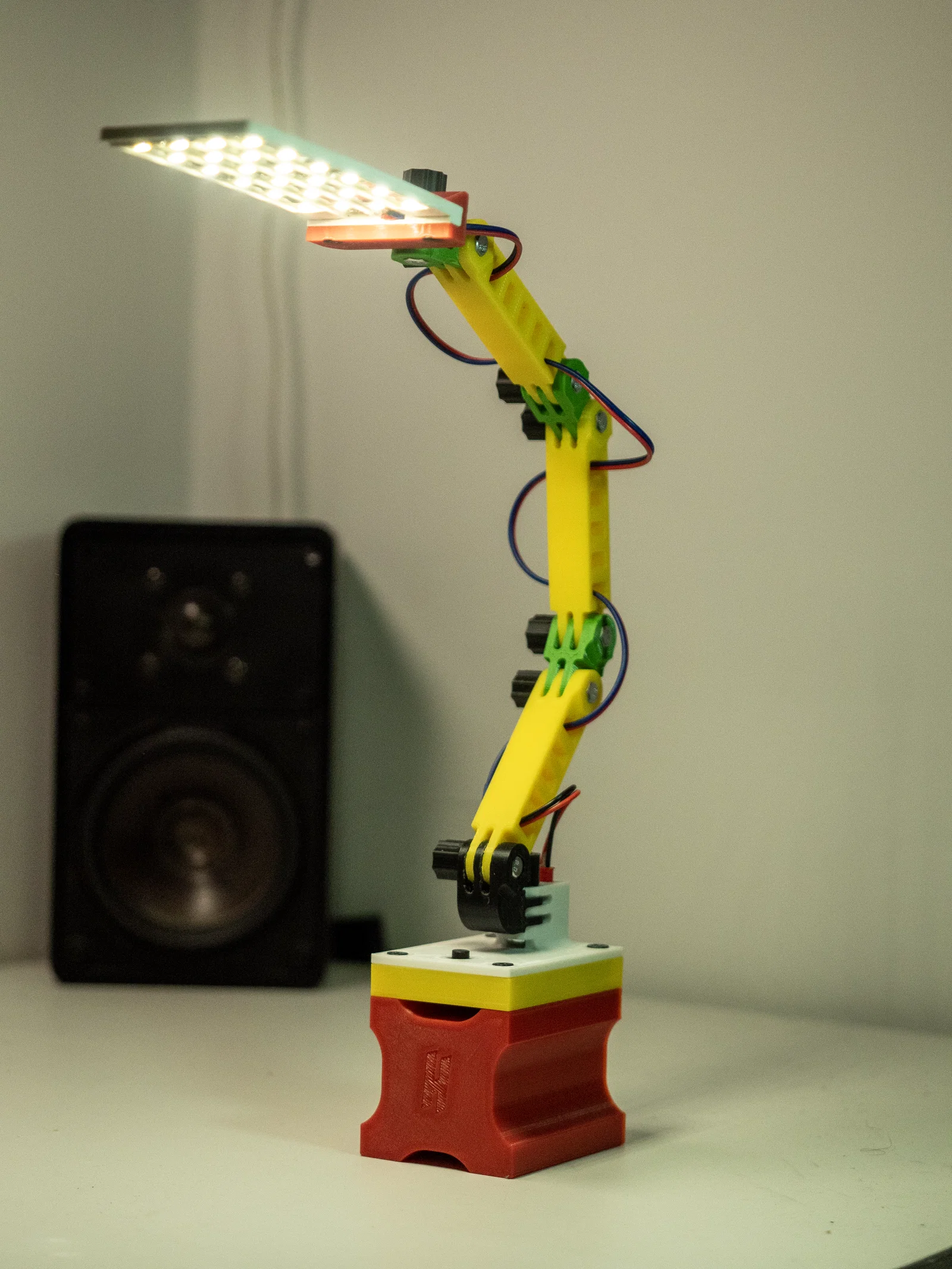

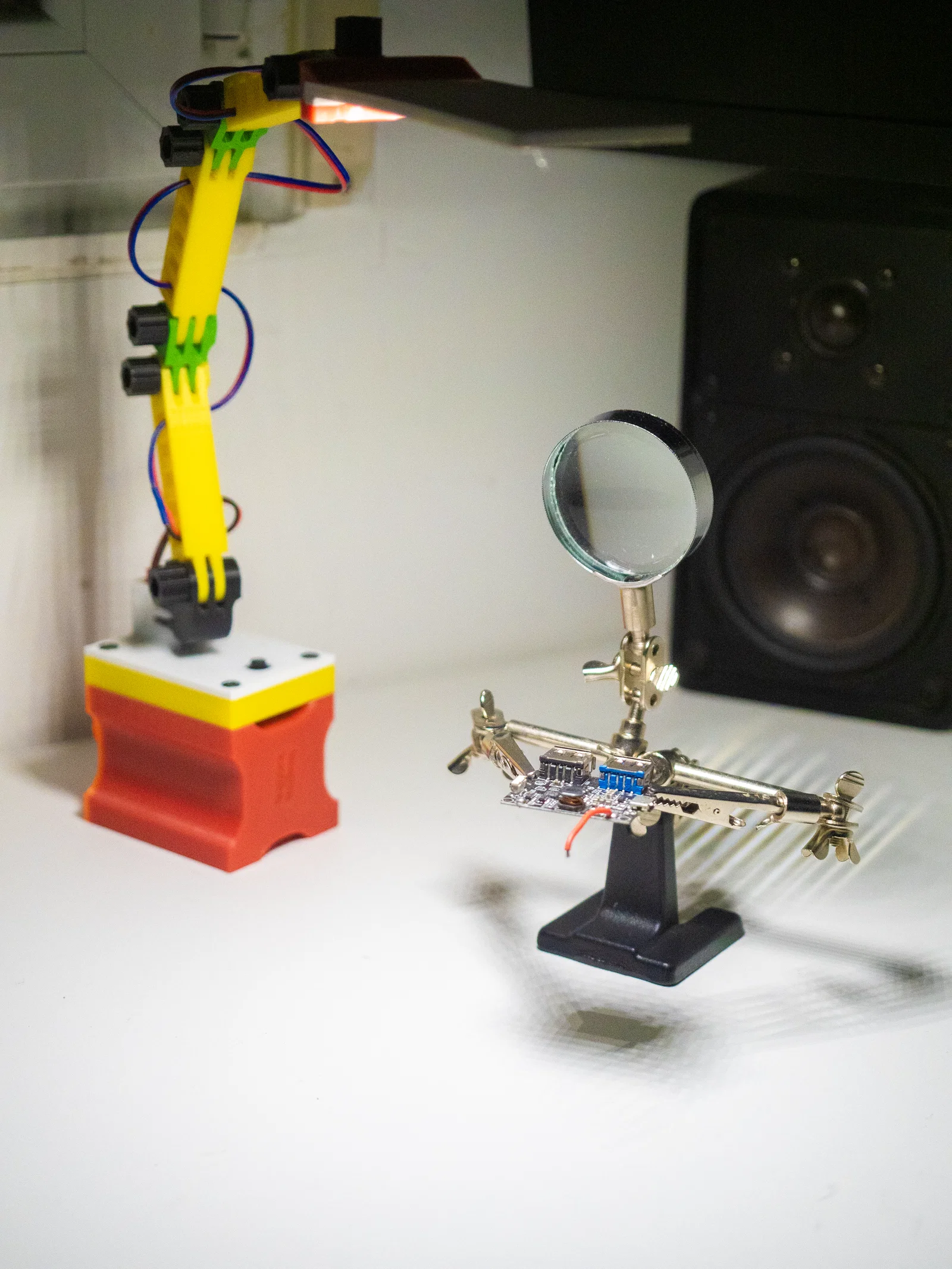

Mẫu đèn bàn này rất hợp để làm DIY, hàn solder, đọc sách, tạo ánh sáng ambient và mọi nhu cầu khác. Đèn dùng 4 pin 18650, trong trường hợp của mình là 2200mAh (bạn có thể dùng dung lượng tùy ý), có 4 LED strip dài 100mm mỗi thanh.

File được đặt tên theo số từ 1 đến 11, thể hiện thứ tự in để tối ưu lắp ráp. Các part đã được xoay sẵn để chịu mài mòn và sử dụng tốt hơn, không cần đổi hướng đặt; cần bật supports cho các số: 4, 6, 7, 9 và 11.

Hướng dẫn lắp ráp:

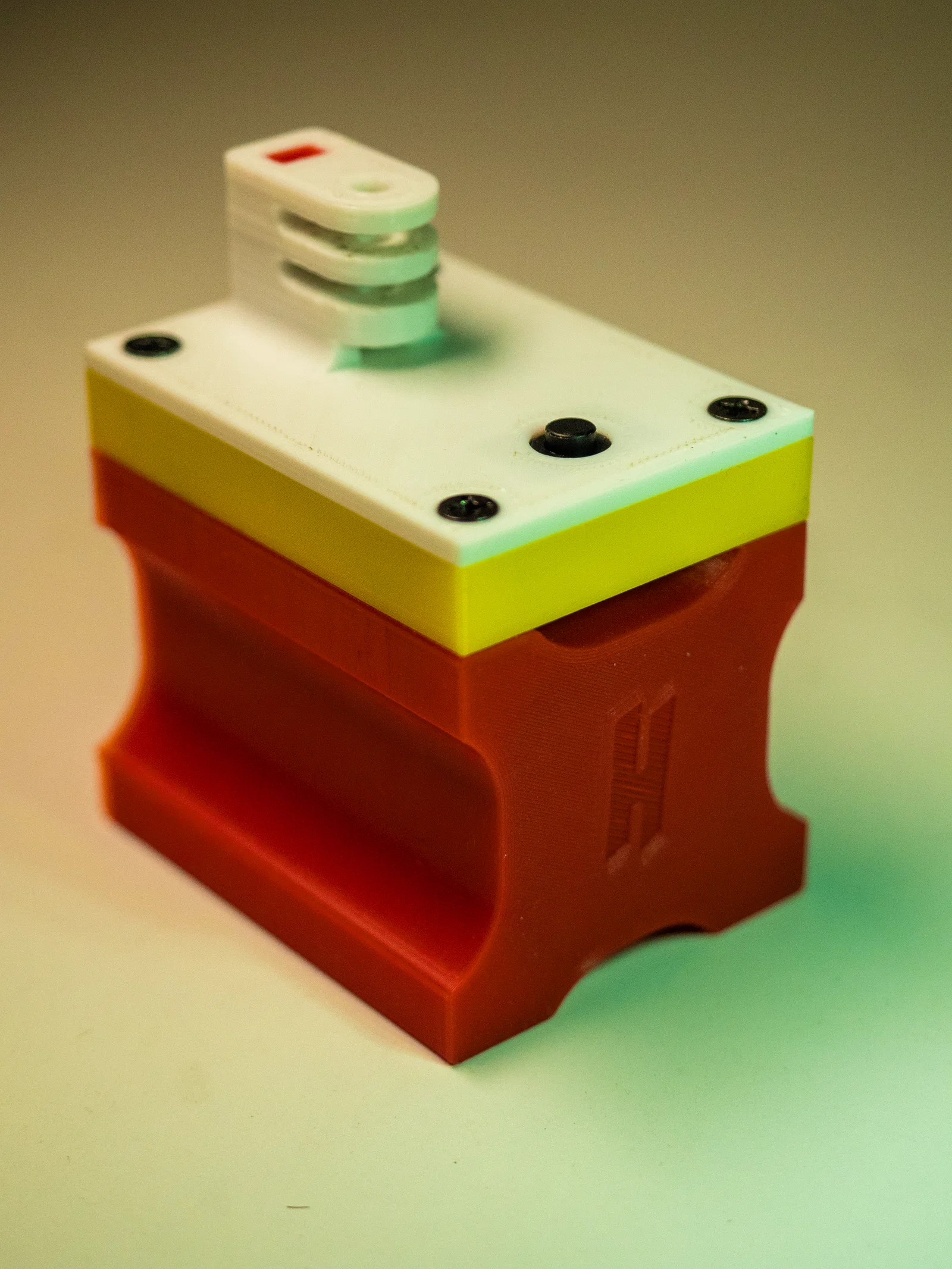

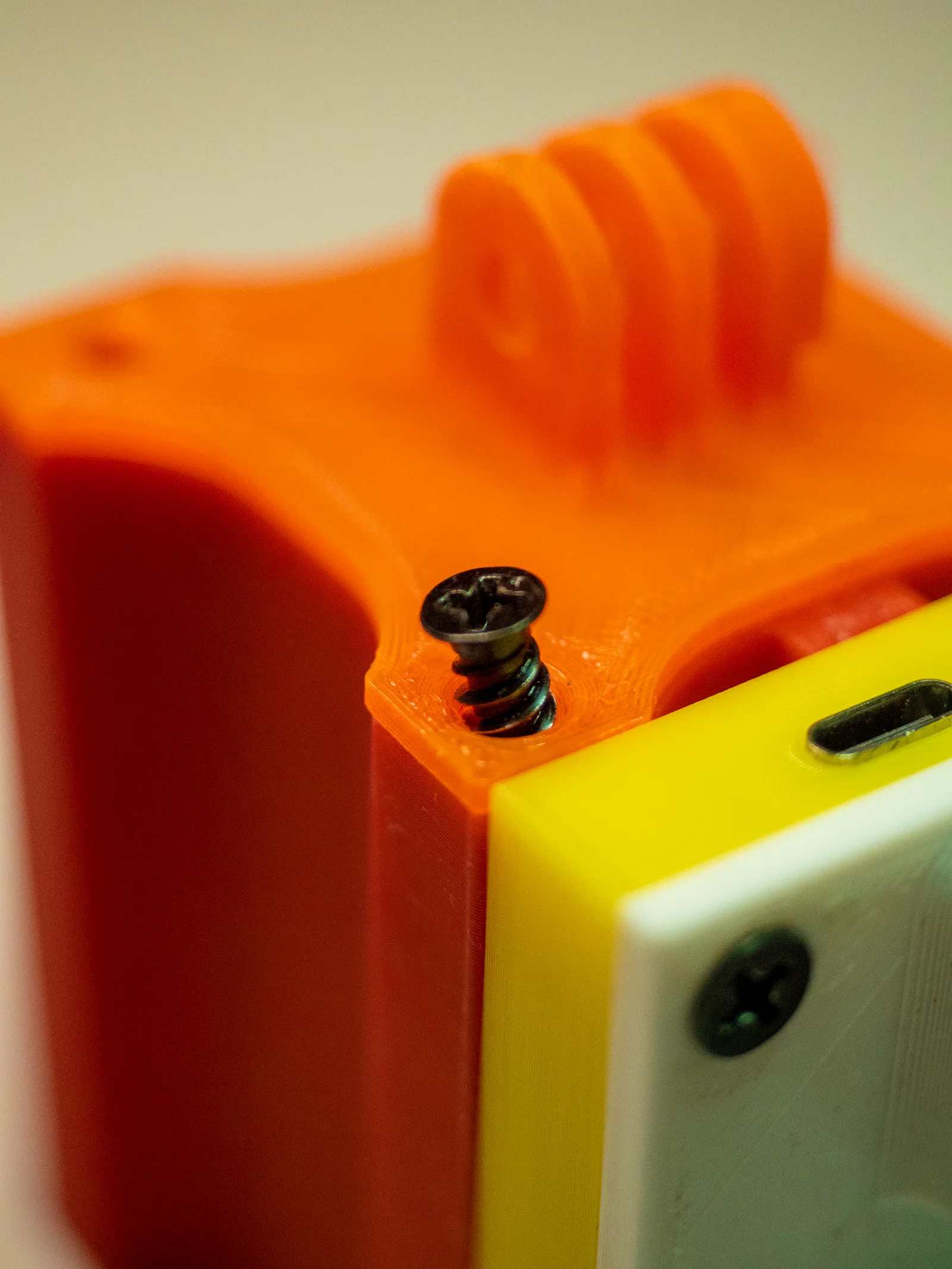

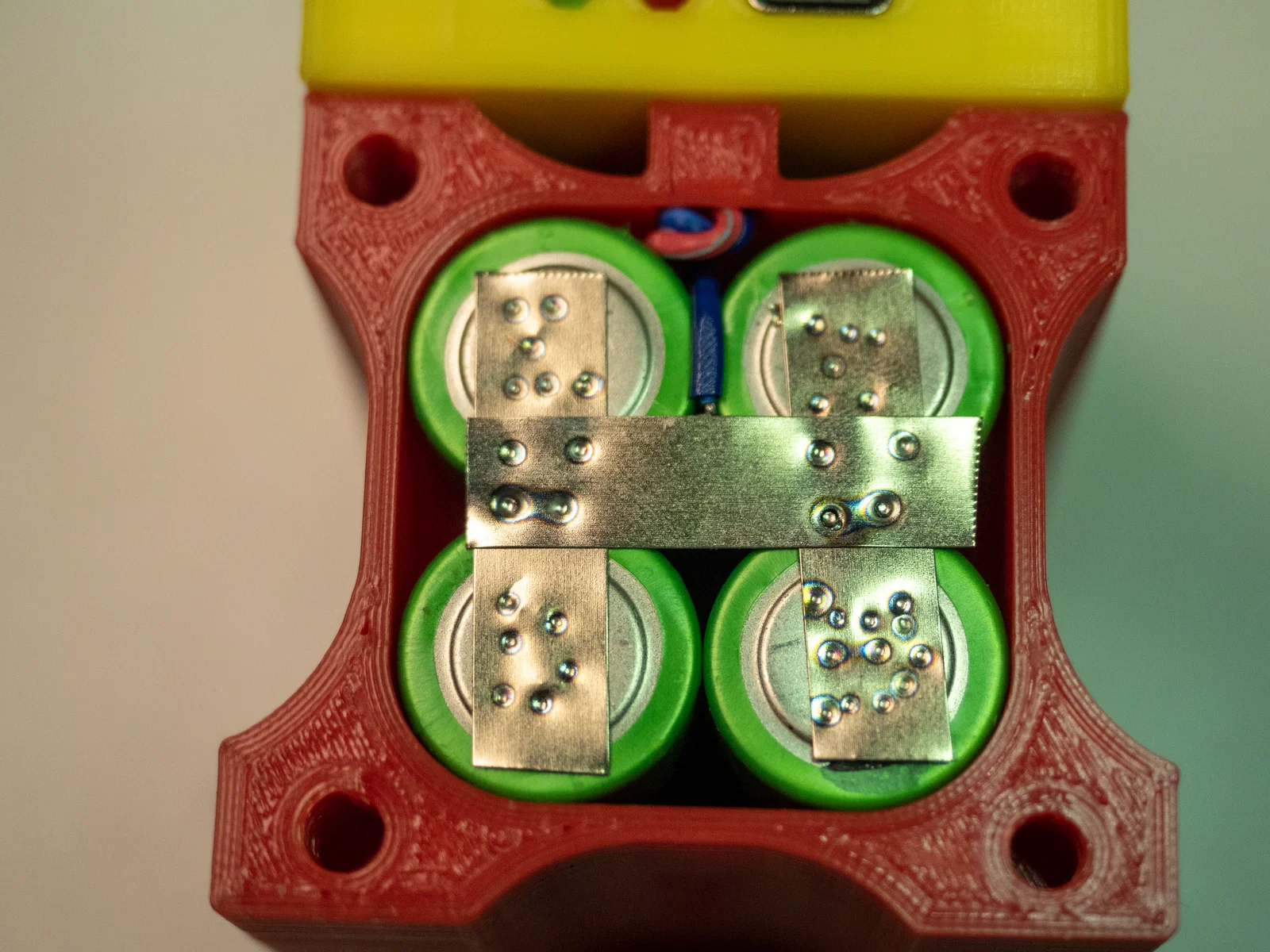

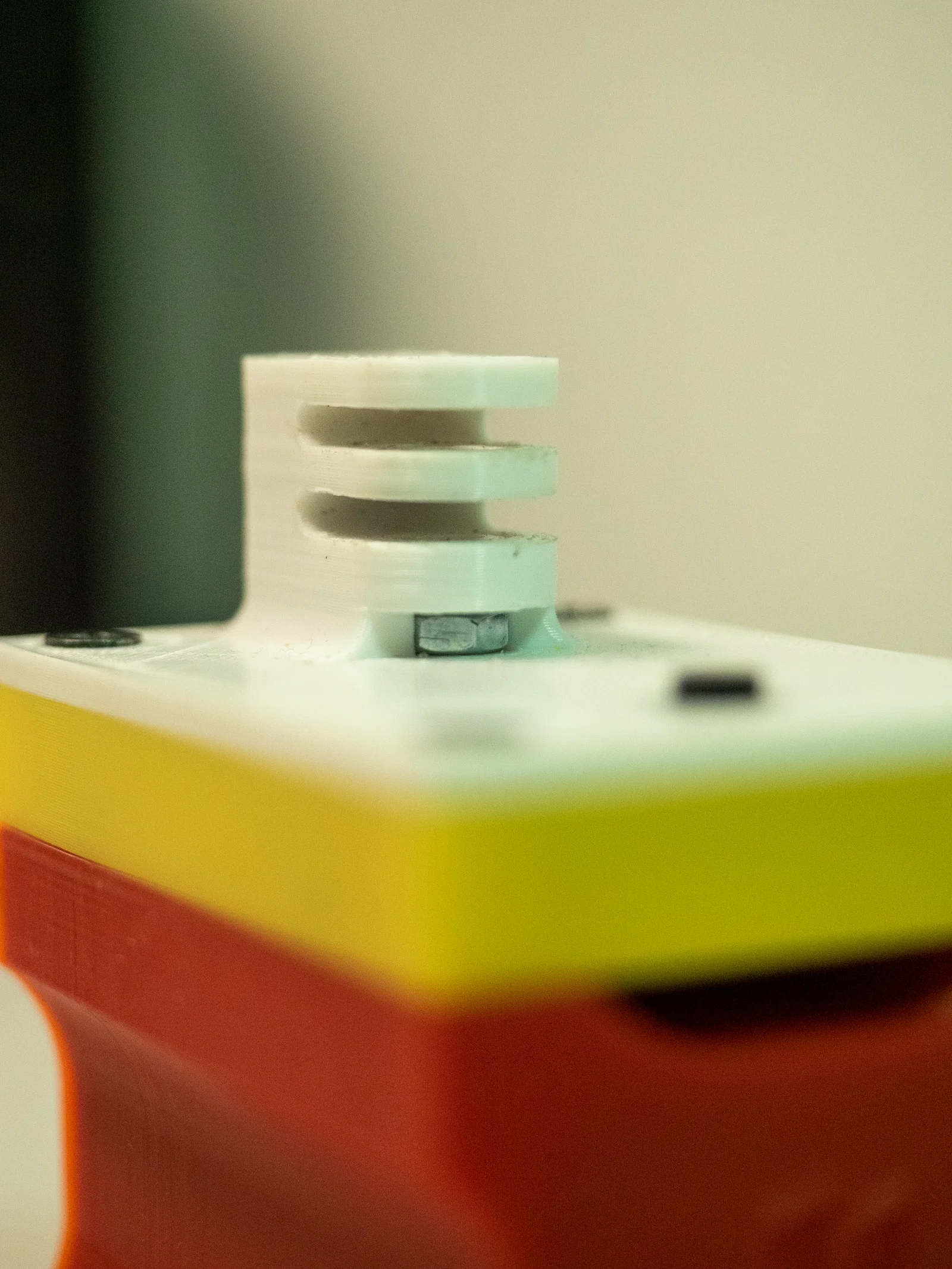

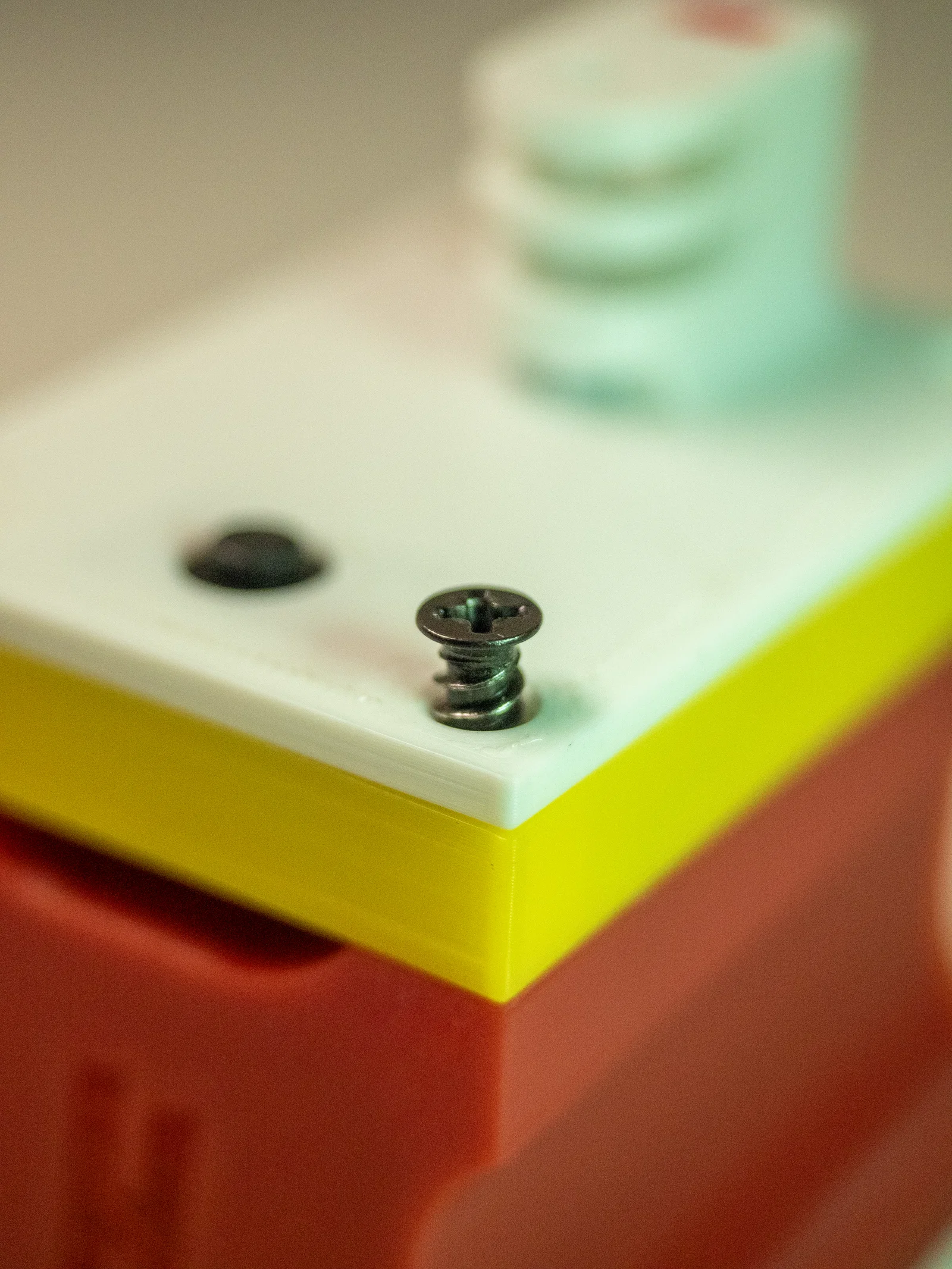

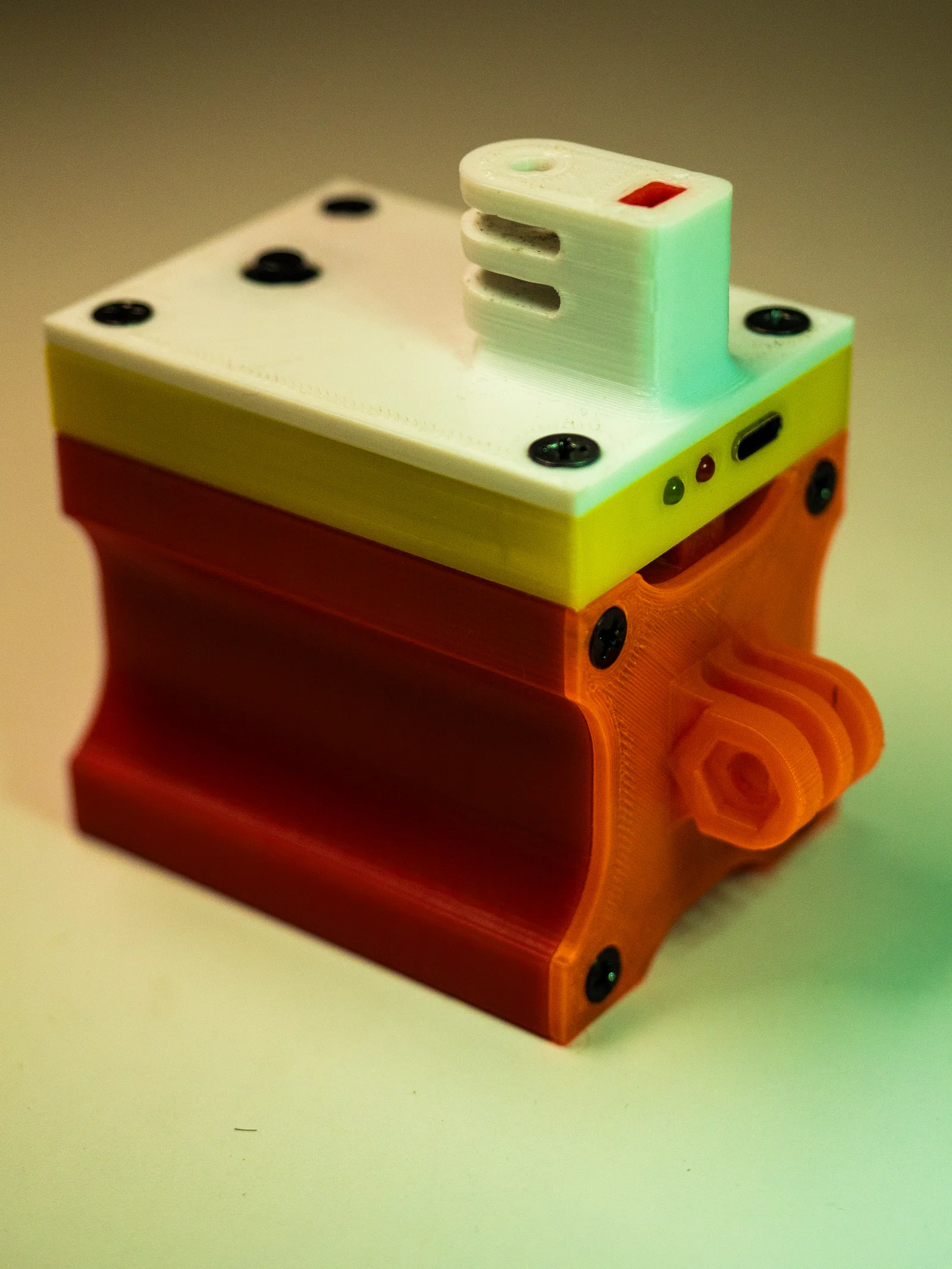

- Bắt đầu với Base baterías(1) và Tapa baterías(2.0/2.1): đặt 4 pin 18650 vào khoang, hàn nối và đi dây, lưu ý chừa không gian cho mối hàn (tốt nhất hàn bằng dải kẽm/nickel strip). Có chỗ để gắn BMS 1s. Luồn dây pin qua lỗ để dây thò lên phía trên (nơi sau đó sẽ lắp Cuerpo controladores(3)). Xong thì siết 4 vít M5x10mm cho tapa de baterías(2.0/2.1 tùy bạn có muốn ngàm GoPro hay không).

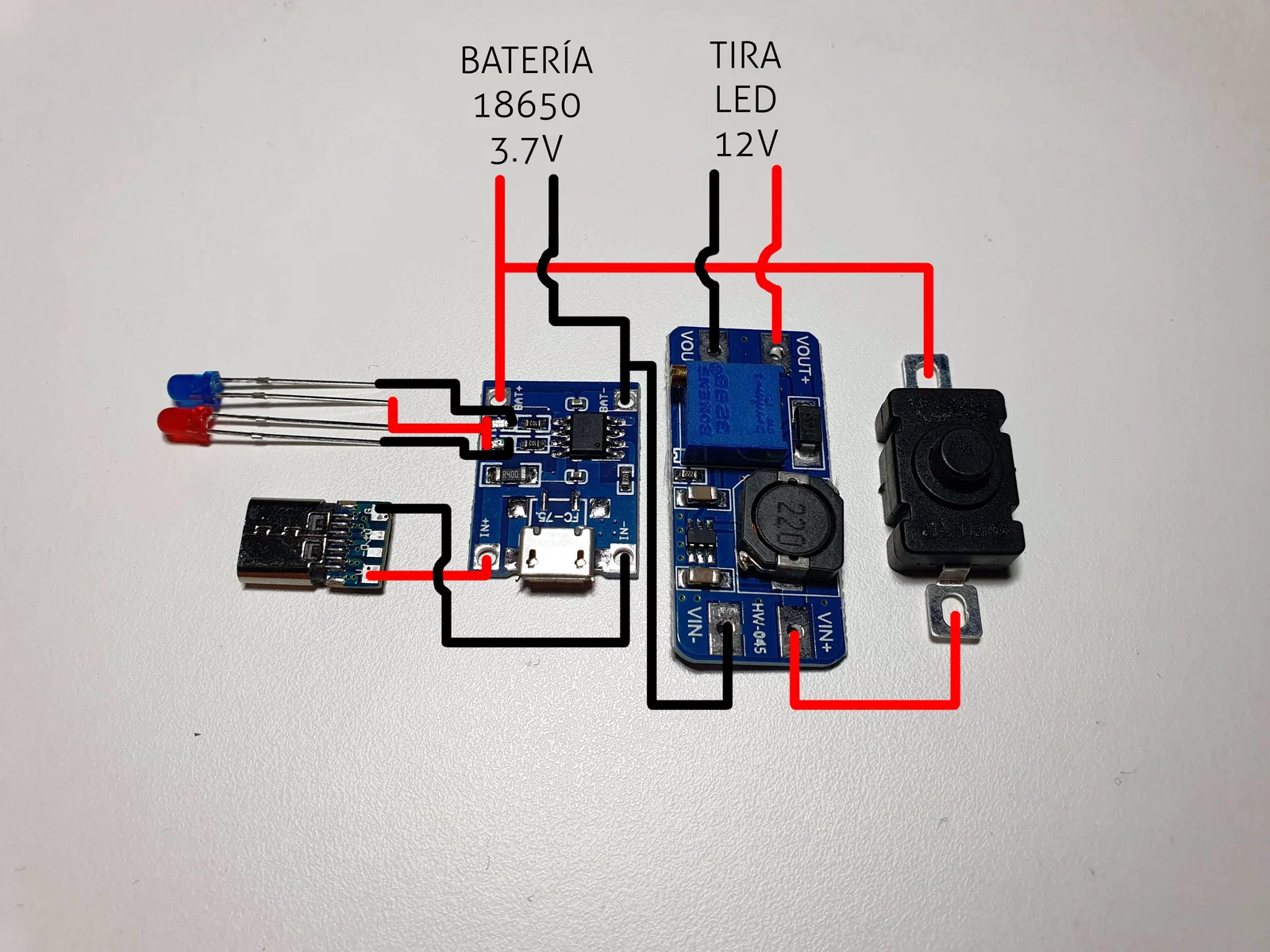

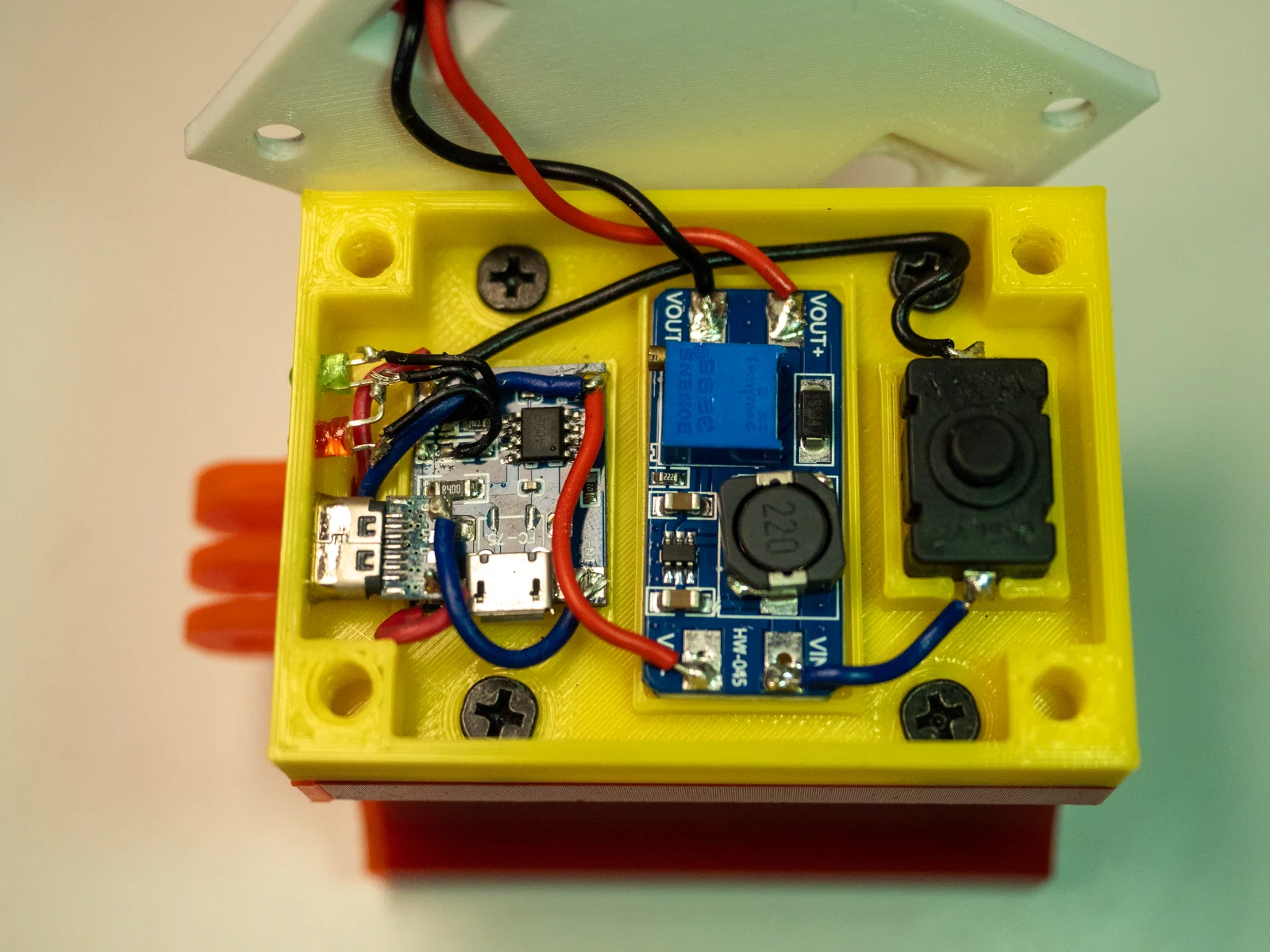

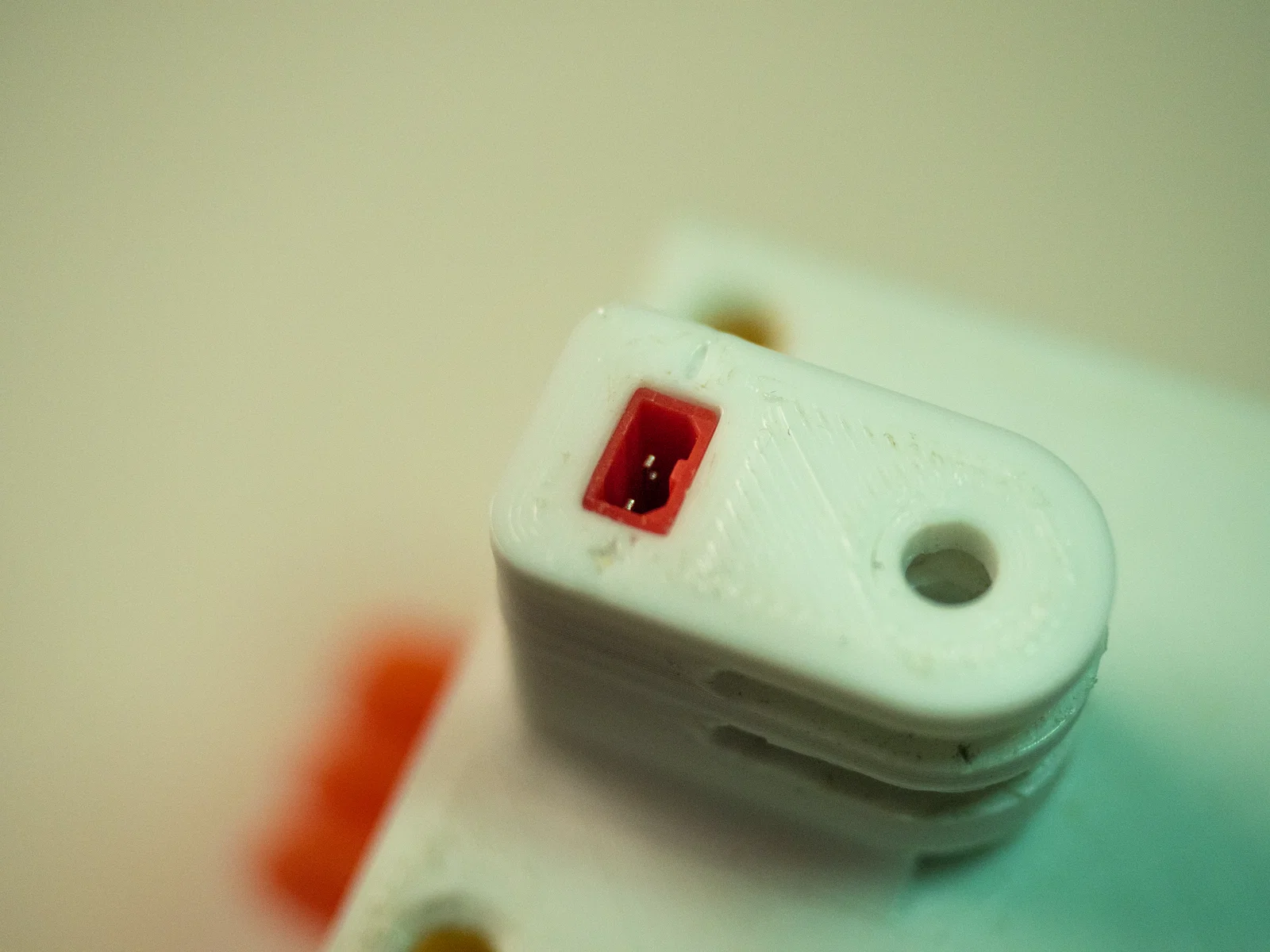

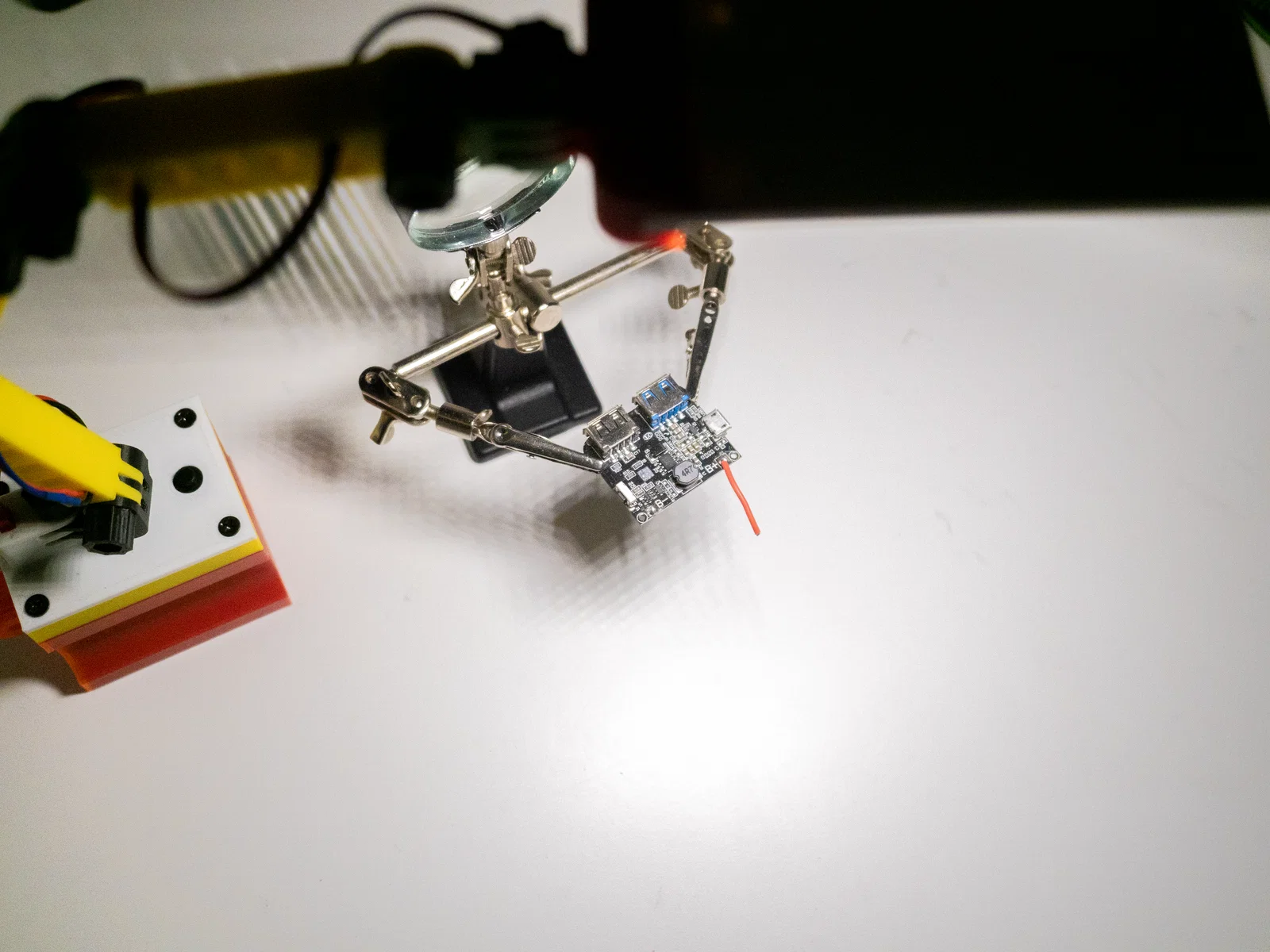

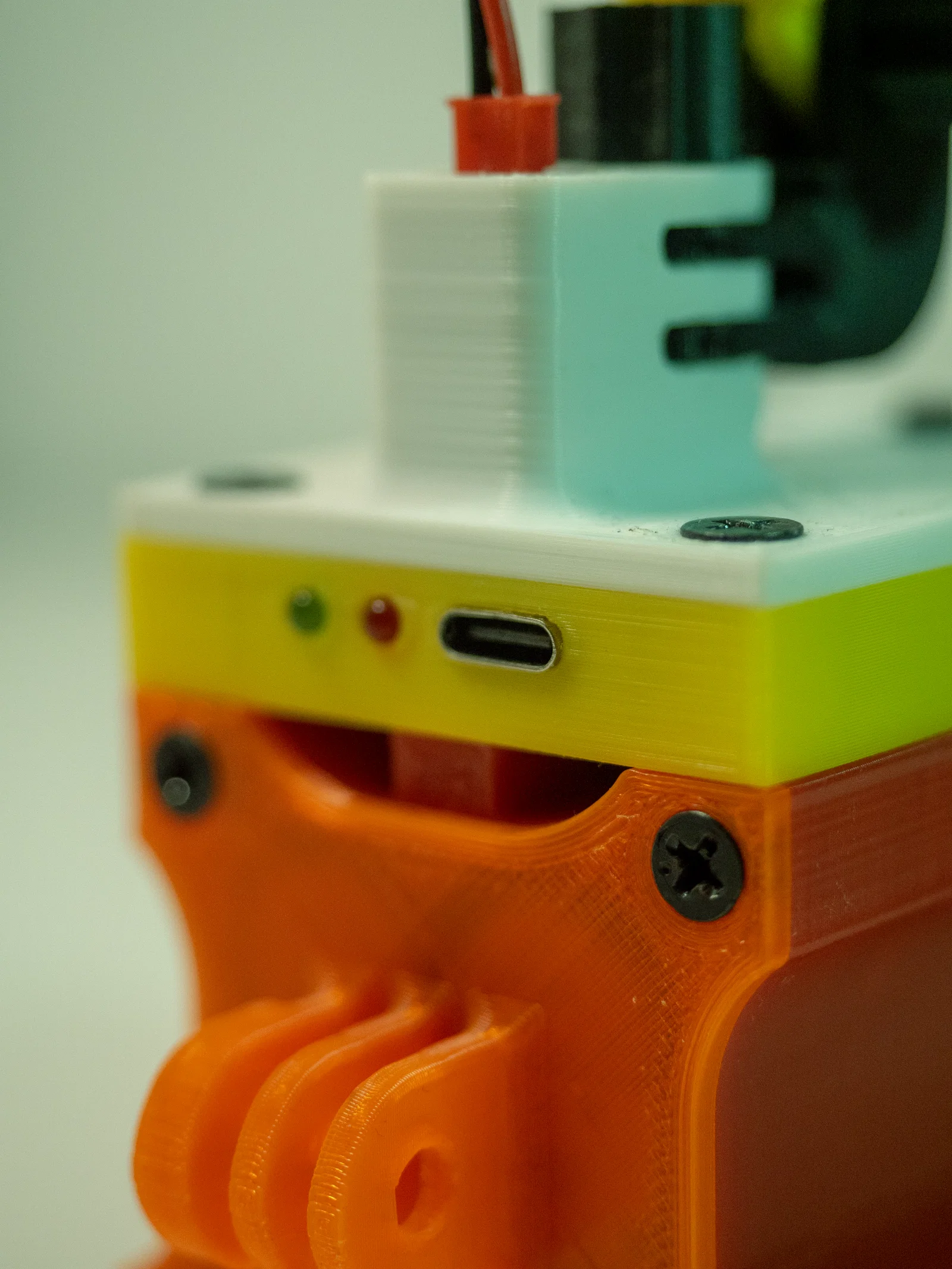

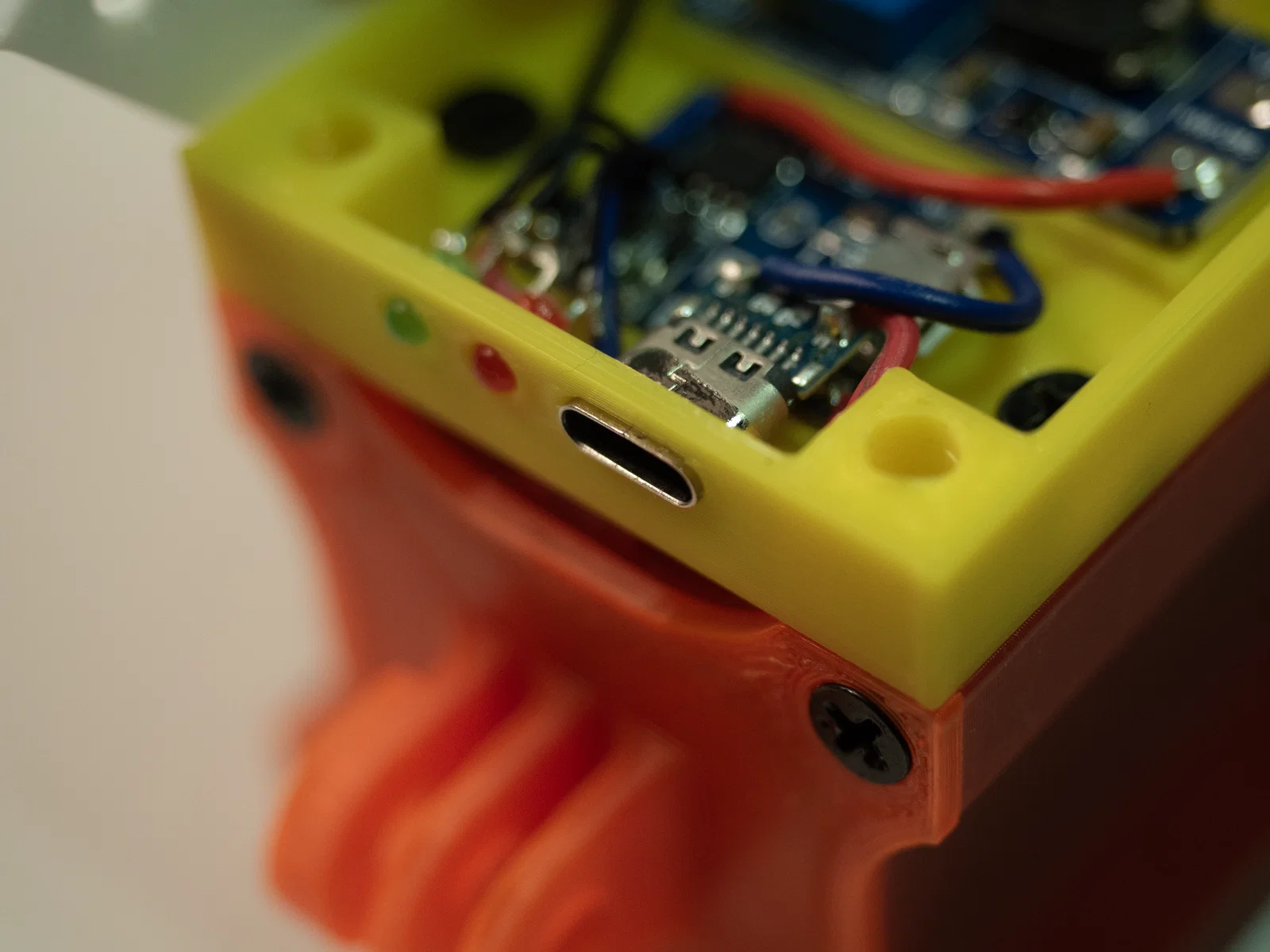

- Khi đã lắp xong cụm pin, luồn 2 sợi dây qua lỗ của Cuerpo controladores(3) rồi tiến hành hàn dây theo sơ đồ điện trong hình. Sau khi xong phần điện, dùng đồng hồ đo (multimeter) kiểm tra không bị chập và mạch hoạt động bình thường. BoostConverter có biến trở (potentiometer) cần chỉnh để đầu ra đạt 12–13V nhằm cấp cho LED strip. Việc gắn đầu nối JST để đưa dây ra ngoài và kết nối với Base led(5) là tùy chọn; mình có gắn cho tiện mang theo và có thể tách phần đèn khỏi thân. Sau khi cho dây đi ra ngoài qua Tapa de baterías(4), siết 4 vít M5x10mm.

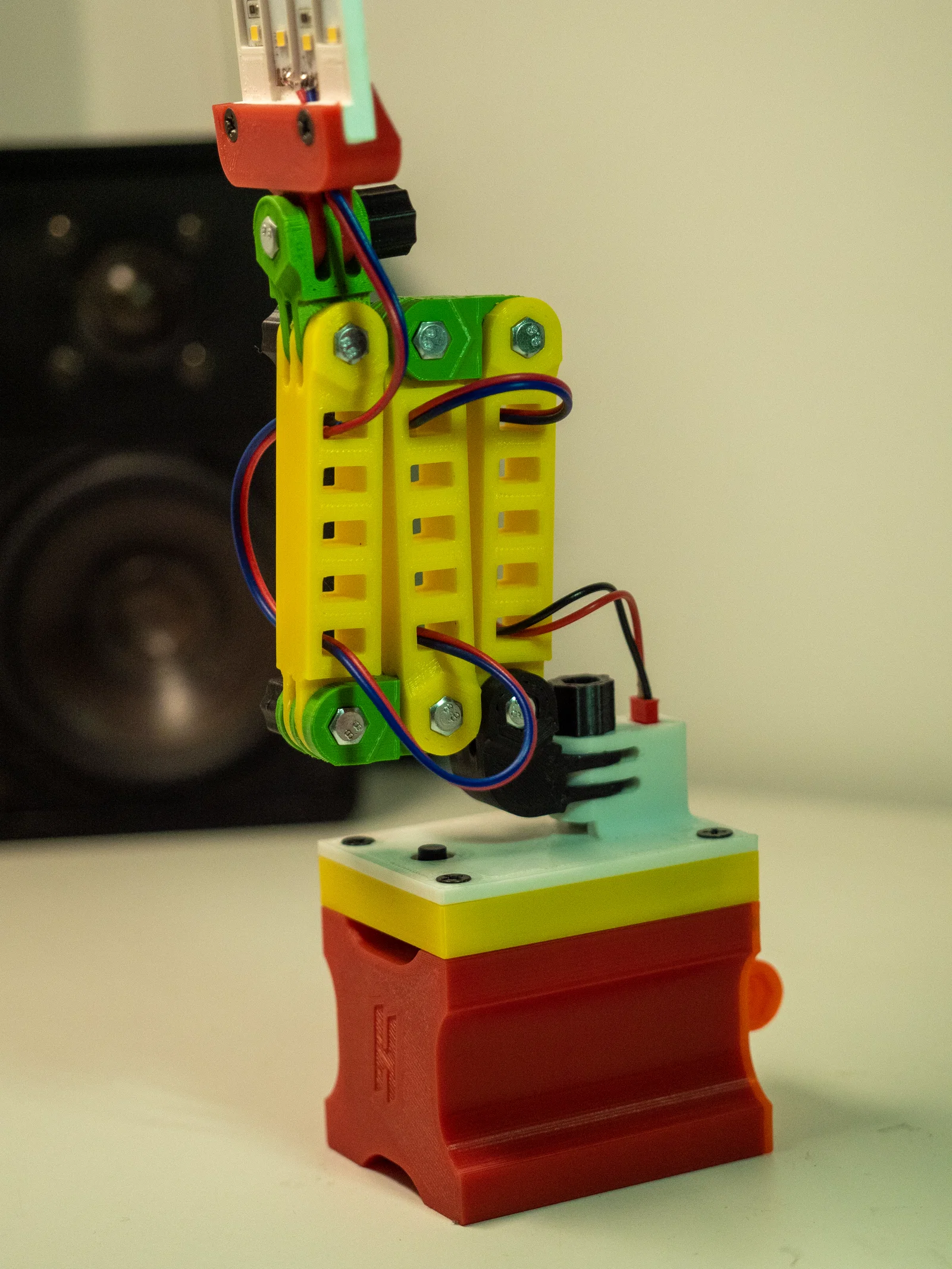

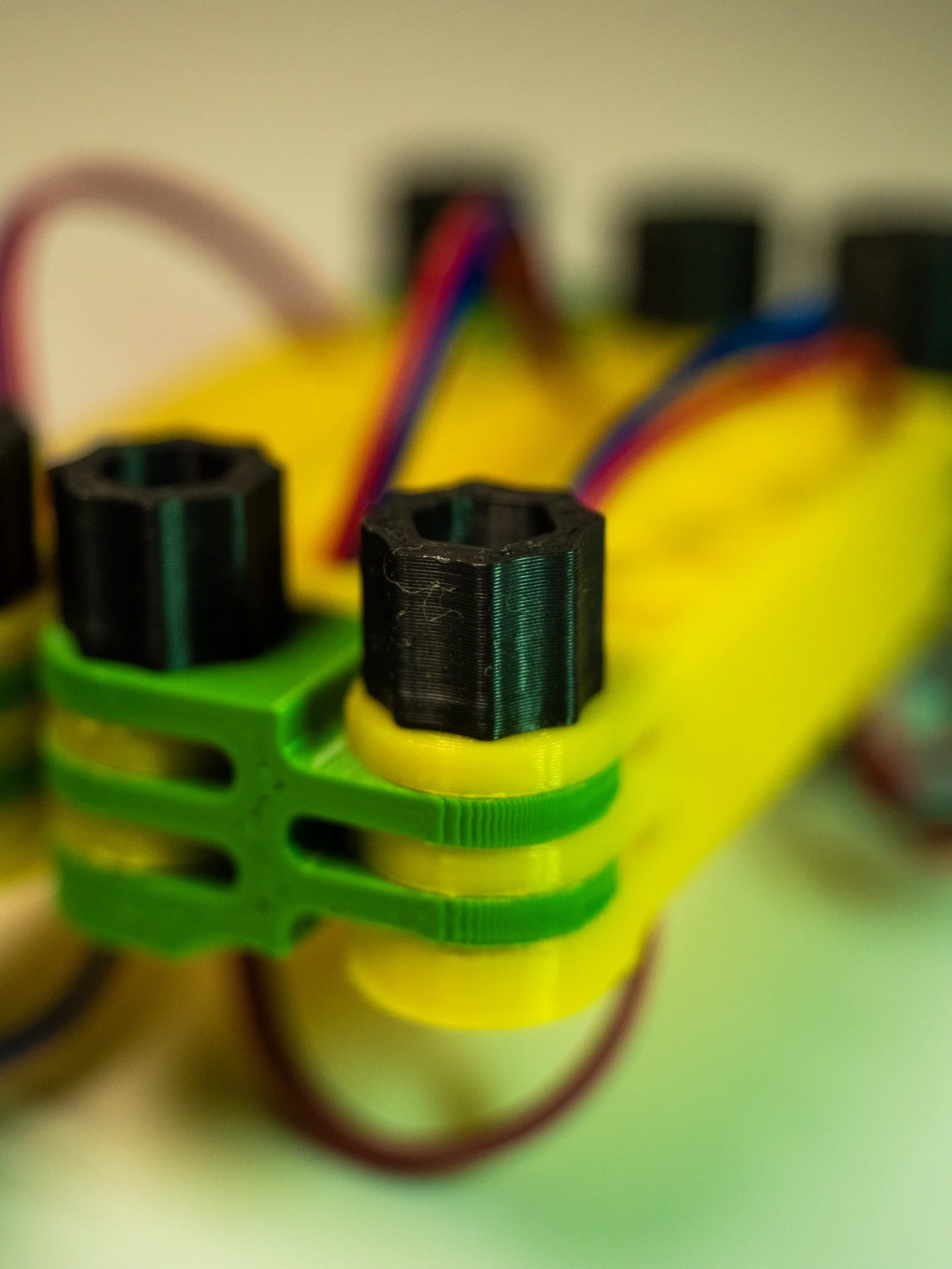

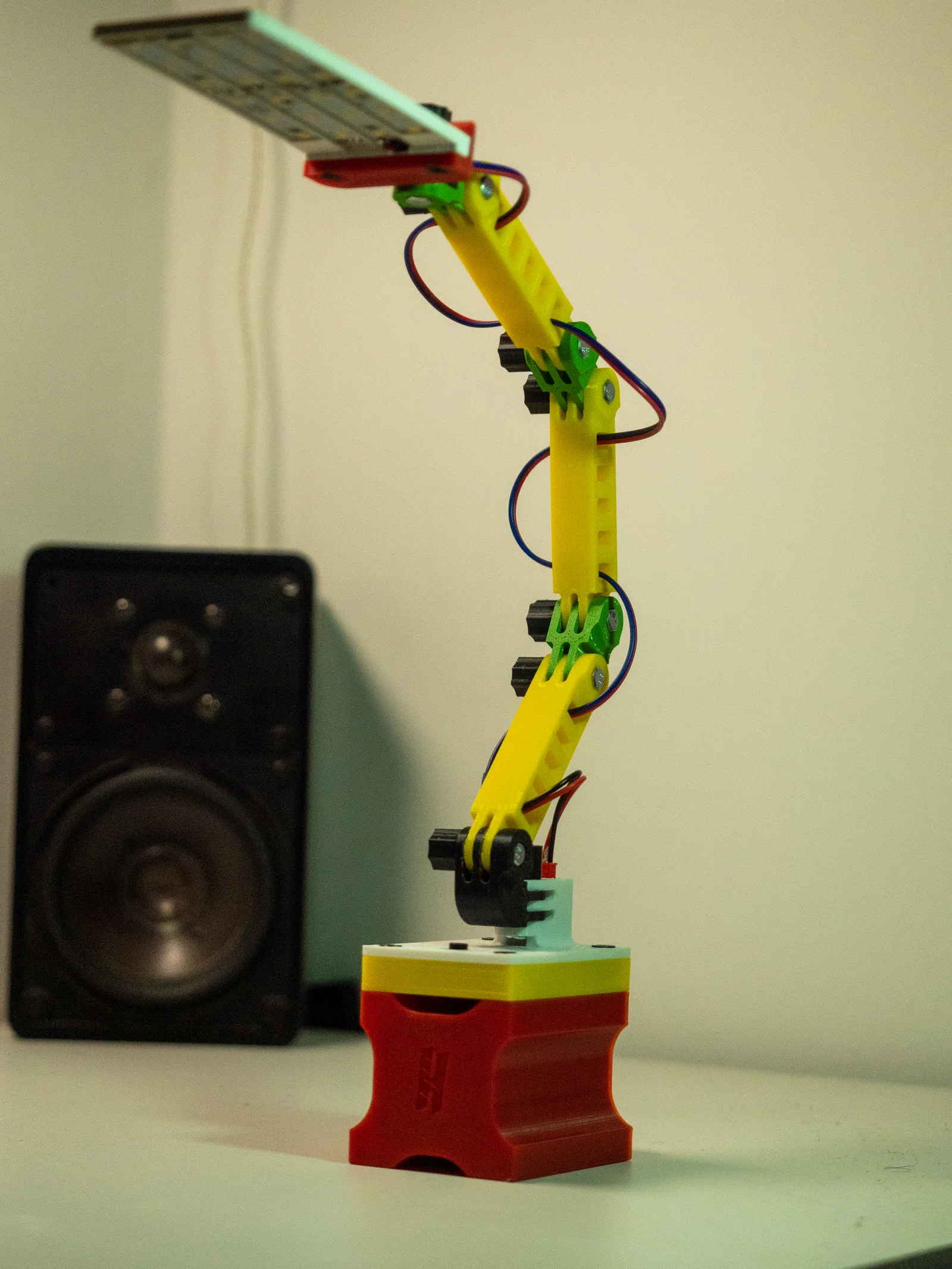

- Khi toàn bộ phần đế đã xong thì gắn các tay đèn và khớp nối, bắt đầu với Brazo en L(6), lắp đúng theo vị trí. Sau đó luồn vít DIN933 M4x20mm và ê-cu tương ứng từ phía dưới. Vít này ăn ren không tốt nên cần đưa tua-vít dẹp từ phía dưới để giúp ê-cu bắt ren với vít. Xong bước này thì gắn Brazo(7) với vít DIN933 và ê-cu kèm Tuerca(10) để siết/nới dễ dàng, tiếp theo là Junta brazos(8) làm tương tự. Bạn có thể lặp lại thao tác này bao nhiêu lần tùy muốn đèn dài bao nhiêu; mình thấy dùng 3 tay là đủ, nhưng có thể lắp thêm.

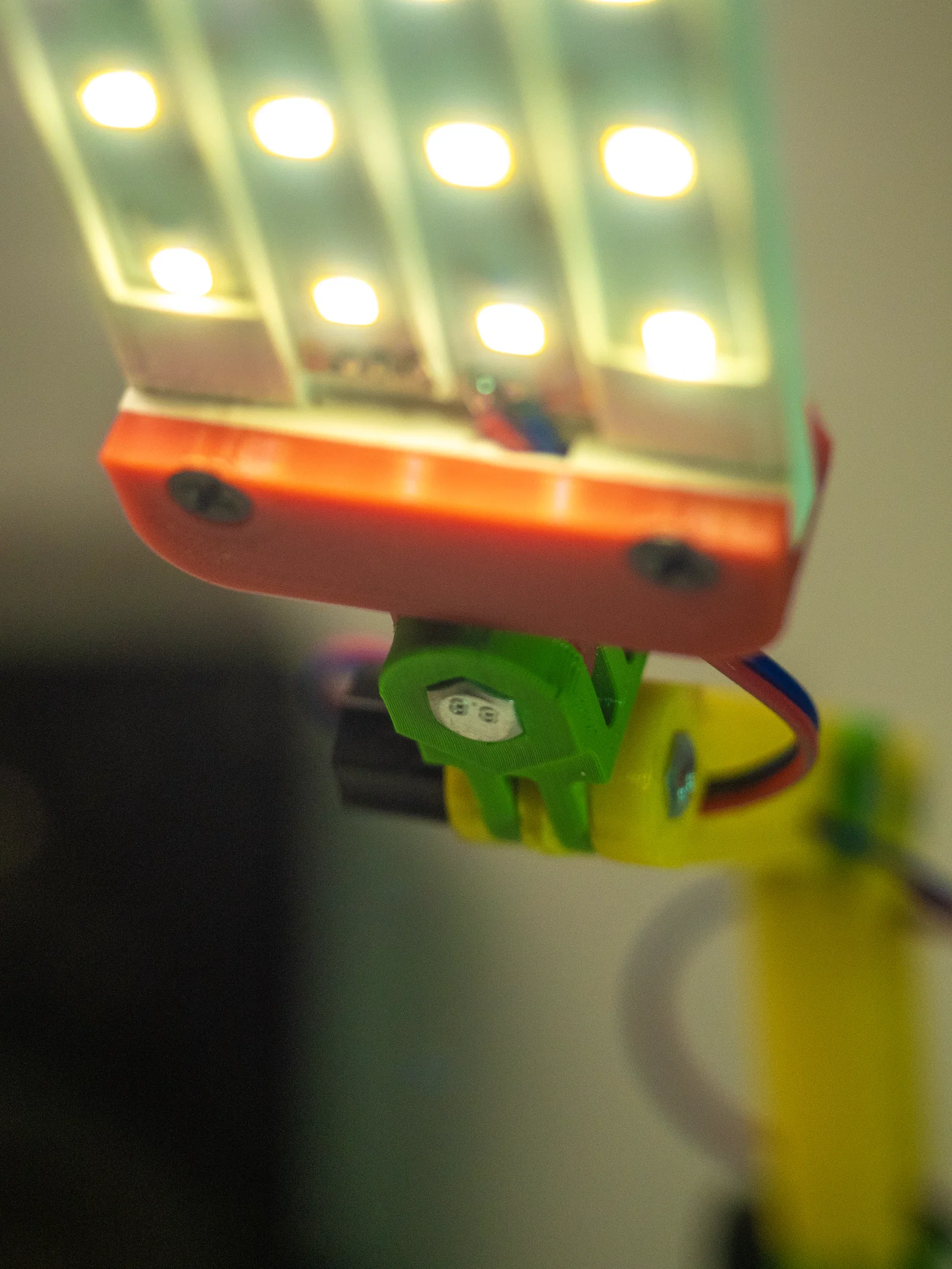

- Trước khi hoàn tất, ở Base LEDS(5), gắn các LED strip và đi dây để hoạt động đúng (nên test trước khi qua bước tiếp theo).

- Sau khi đã lắp Brazos(7), Junta brazos(8) và Tuerca(10), ở đầu cuối lắp Junta Brazos (90º)(9) với Tuerca(10) theo cách tương tự, rồi gắn thêm Junta Base LEDS(11) vào cụm này.

- Cuối cùng, luồn dây tới Base LEDS(5) và hàn dây đúng vị trí. Chỉ còn đặt Base LEDS(5) vào đúng vị trí so với Junta base leds(11) và siết 2 vít M5x10mm.

XONG, CHẠY ĐƯỢC LIỀN!!

Để làm dự án này bạn cần:
(Các link chỉ để tham khảo, bạn có thể mua ở đâu cũng được)

1 - In tất cả file với layer height 0.2
2 - Vít DIN933 M4 x 20mm (8 cái)
https://es.aliexpress.com/item/1005006033947508.html
3 - Ê-cu M4 (8 cái)
https://es.aliexpress.com/item/1005003780212966.html

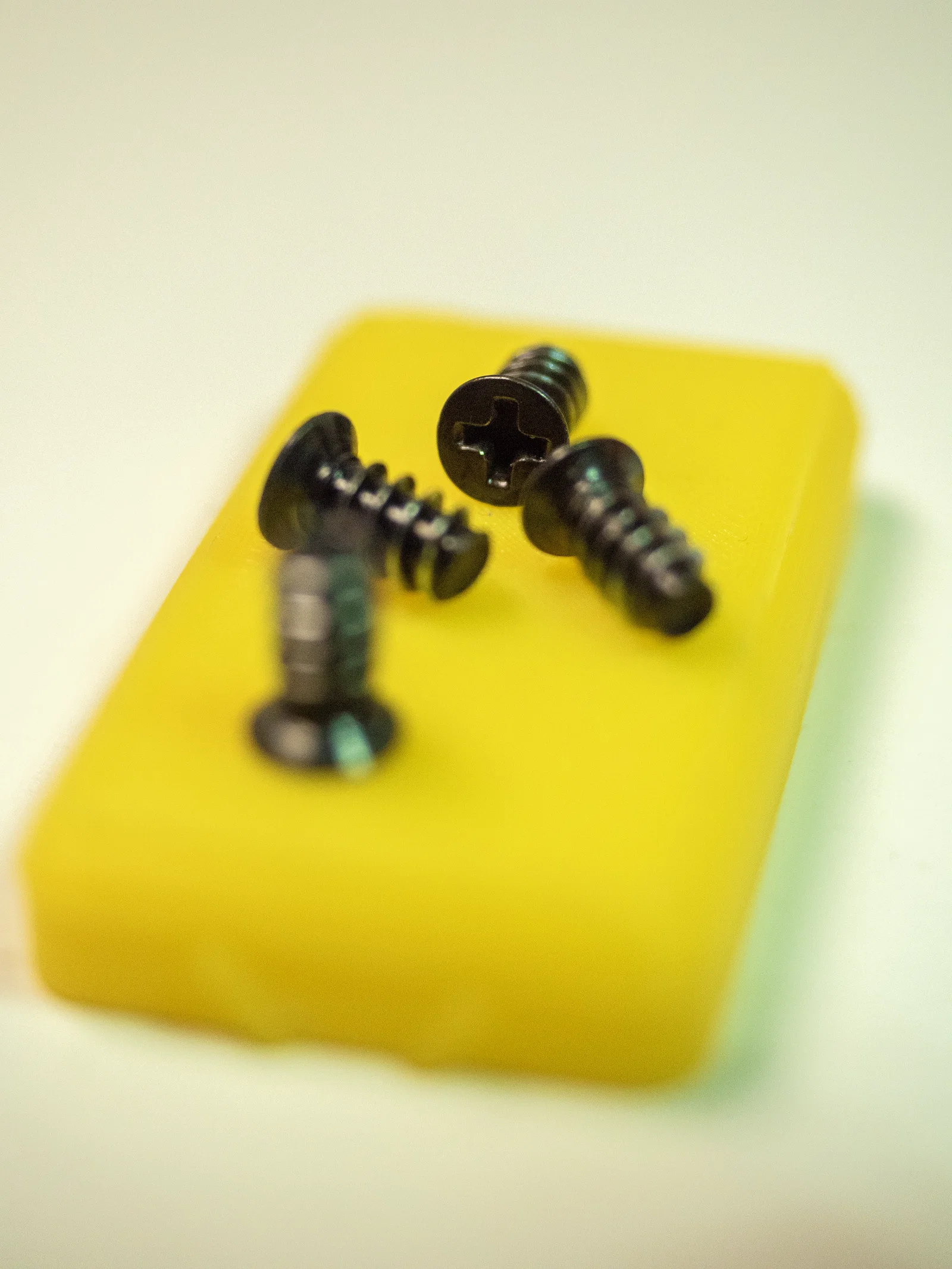

5 - Vít kiểu quạt PC M5 x 10mm (12 cái)
https://www.amazon.es/EsportsMJJ-Refrigeraci%C3%B3n-Ventilador-Tornillos-Ventiladores/dp/B07FCFWS8J
6 - LED strip có thể cắt mỗi 2.5cm/5cm/10cm (tổng 40cm)
https://www.amazon.es/SMD5050-Blanco-Neutro-4000K-4500K-efectoLED/dp/B0743DXGJV - 10mm
https://www.amazon.es/Jandei-Exteriores-Impermeables-Decoraci%C3%B3n-alimentaci%C3%B3n/dp/B08CRLH7LP - 8mm
7 - 4 pin 18650
https://es.aliexpress.com/item/1005006139566873.html
8 - Mạch sạc (charge controller)
https://www.amazon.es/Youmile-piezas-bater%C3%ADa-cargador-protecci%C3%B3n/dp/B09NXSP8WB
9 - Boost converter DC-DC
https://es.aliexpress.com/item/1005006121751461.html
10 - Nút nguồn KAN-28
https://www.amazon.es/Interruptor-Autom%C3%A1tico-Pulsadores-Electronica-Electronico/dp/B0BY96RNYR
11 - Dây 2 lõi 22AWG 2x0.3mm² (khoảng 1m)
https://es.aliexpress.com/item/1005005991330275.html
12 - Đầu nối JST (tùy chọn) để tháo rời
https://es.aliexpress.com/item/1005005334563700.html
13 - Cổng USB C cái (female)
https://es.aliexpress.com/item/1005004861928502.html
14 - LED 3mm Đỏ và Xanh lá/Xanh dương (mỗi màu 1 cái)
https://es.aliexpress.com/item/1005003483934428.html

--ENGLISH--

Phiên bản 2.0: đã chỉnh lại dung sai ở các part; 4, 6, 7, 8, 9 và 11.

Đây là phiên bản đầu tiên của mẫu đèn bàn của mình, theo thời gian sẽ có các thay đổi/cải tiến và sẽ áp dụng các đề xuất từ cộng đồng.

Mẫu đèn bàn này rất hợp để làm DIY, hàn solder, đọc sách, tạo ánh sáng ambient và mọi nhu cầu khác. Đèn dùng 4 pin 18650, trong trường hợp của mình là 2200mAh (bạn có thể dùng dung lượng tùy ý), có 4 LED strip dài 100mm mỗi thanh.

File được đặt tên theo số từ 1 đến 11, thể hiện thứ tự in để tối ưu lắp ráp. Các part đã được xoay sẵn để chịu mài mòn và sử dụng tốt hơn, không cần đổi hướng đặt; cần bật supports cho các số: 4, 6, 7, 9 và 11.

Hướng dẫn lắp ráp:

- Bắt đầu với Base baterías(1) và Tapa Baterías(2.0/2. 1): đặt 4 pin 18650 vào khoang, hàn nối và đi dây, lưu ý chừa không gian cho mối hàn (tốt nhất hàn bằng dải kẽm/nickel strip). Có chỗ để gắn BMS 1s. Luồn dây pin qua lỗ để dây thò lên phía trên (nơi sau đó sẽ lắp Cuerpo controladores(3)). Xong thì siết 4 vít M5x10mm cho Tapa baterías(2.0/2.1 tùy bạn có muốn ngàm GoPro hay không).

- Khi đã lắp xong cụm pin, luồn 2 sợi dây qua lỗ của Cuerpo controladores(3) rồi tiến hành hàn dây theo sơ đồ điện trong hình. Sau khi xong phần điện, dùng đồng hồ đo (multimeter) kiểm tra không bị chập và mạch hoạt động bình thường. BoostConverter có biến trở (potentiometer) cần chỉnh để đầu ra đạt 12–13V nhằm cấp cho LED strip. Việc gắn đầu nối JST để đưa dây ra ngoài và kết nối với Base led(5) là tùy chọn; mình có gắn cho tiện mang theo và có thể tách phần đèn khỏi thân. Sau khi cho dây đi ra ngoài qua Tapa controladores(4), siết 4 vít M5x10mm.

- Khi toàn bộ phần đế đã xong thì gắn các tay đèn và khớp nối, bắt đầu với Brazo en L(6), lắp đúng theo vị trí. Sau đó luồn vít DIN933 M4x20mm và ê-cu tương ứng từ phía dưới. Vít này ăn ren không tốt nên cần đưa tua-vít dẹp từ phía dưới để giúp ê-cu bắt ren với vít. Xong bước này thì gắn Brazo(7) với vít DIN933 và ê-cu kèm Tuerca(10) để siết/nới dễ dàng, tiếp theo là Junta brazos(8) làm tương tự. Bạn có thể lặp lại thao tác này bao nhiêu lần tùy muốn đèn dài bao nhiêu; mình thấy dùng 3 tay là đủ, nhưng có thể lắp thêm.

- Trước khi hoàn tất, ở Base LEDS(5), gắn các LED strip và đi dây để hoạt động đúng (nên test trước khi qua bước tiếp theo).

- Sau khi đã lắp Brazo(7), Junta brazos(8) và Tuerca(10), ở đầu cuối lắp Junta brazos (90º)(9) với Tuerca(10) theo cách tương tự, rồi gắn thêm Junta base LEDS(11) vào cụm này.

- Cuối cùng, luồn dây tới Base LEDS(5) và hàn dây đúng vị trí. Chỉ còn đặt Base LEDS(5) vào đúng vị trí so với Junta base LEDS(11) và siết 2 vít M5x10mm.

SẴN SÀNG HOẠT ĐỘNG!!

Để làm dự án này bạn cần:
(Các link chỉ để tham khảo, bạn có thể mua ở đâu cũng được)

1 - In tất cả file với layer height 0.2
2 - Vít DIN933 M4 x 20mm (8 cái)
https://es.aliexpress.com/item/1005006033947508.html
3 - Ê-cu M4 (8 cái)
https://es.aliexpress.com/item/1005003780212966.html
5 - Vít kiểu quạt PC M5 x 10mm (12 cái)
https://www.amazon.es/EsportsMJJ-Refrigeraci%C3%B3n-Ventilador-Tornillos-Ventiladores/dp/B07FCFWS8J
6 - LED strip (tối đa 10mm) có thể cắt mỗi 2.5cm/5cm/10cm (tổng 40cm)
https://www.amazon.es/SMD5050-Blanco-Neutro-4000K-4500K-efectoLED/dp/B0743DXGJV  - 10mm
https://www.amazon.es/Jandei-Exteriores-Impermeables-Decoraci%C3%B3n-alimentaci%C3%B3n/dp/B08CRLH7LP - 8mm
7 - 4 pin 18650
https://es.aliexpress.com/item/1005006139566873.html
8 - Mạch sạc (charge controller)
https://www.amazon.es/Youmile-piezas-bater%C3%ADa-cargador-protecci%C3%B3n/dp/B09NXSP8WB
9 - Boost converter DC-DC
https://es.aliexpress.com/item/1005006121751461.html
10 - Nút nguồn (power button) KAN-28
https://www.amazon.es/Interruptor-Autom%C3%A1tico-Pulsadores-Electronica-Electronico/dp/B0BY96RNYR
11 - Dây 2 lõi 22AWG 2x0.3mm² (khoảng 1m)
https://es.aliexpress.com/item/1005005991330275.html
12 - Đầu nối JST (tùy chọn) để tháo rời
https://es.aliexpress.com/item/1005005334563700.html
13 - Cổng USB C cái (female)
https://es.aliexpress.com/item/1005004861928502.html
14 - LED 3mm Đỏ và Xanh lá/Xanh dương (mỗi màu 1 cái)
https://es.aliexpress.com/item/1005003483934428.html
