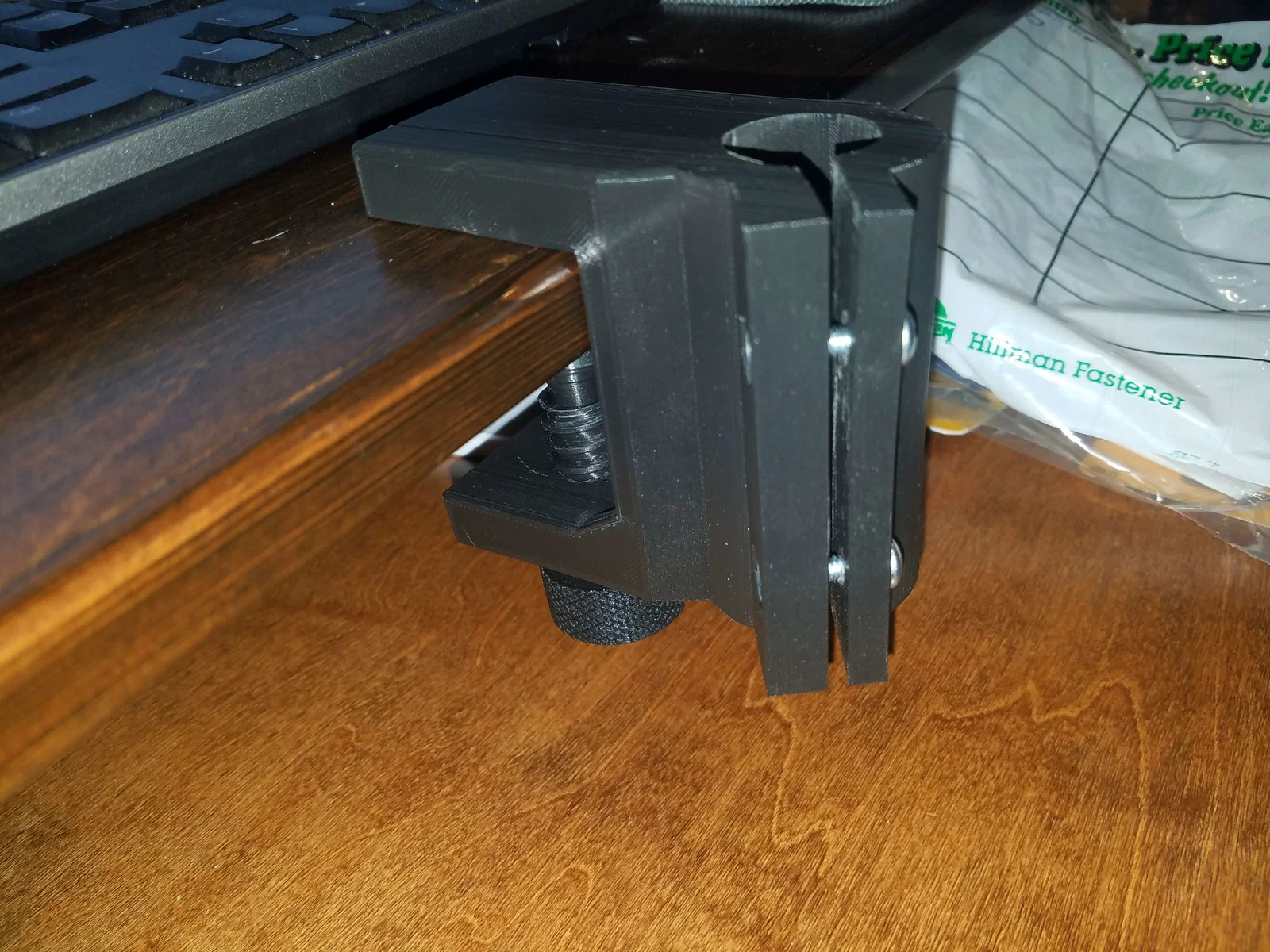

Kẹp bàn kèm cùm gắn ống PVC (Desk Clamp with Pipe Clamp Attachment)

Ý tưởng được lấy từ link đính kèm. Phần plate có 2 tuỳ chọn tuỳ theo độ dày vật liệu bạn muốn kẹp. Về sau đây sẽ là một tuỳ chọn mount “universal” cho DCS controls. Đây là bộ mount khởi đầu để gắn ống PVC sch 40 1/2" theo phương thẳng đứng, rồi từ đó có thể gắn thêm một mount ngang để làm giá cho bảng điều khiển phụ bên hông.

Cùm ống (pipe clamp) được thiết kế để dùng với ốc máy #8; phần khoét lục giác sẽ vừa một ê-cu #8 tiêu chuẩn. Dùng ốc dài 3/4" là đủ để ăn ren, nhưng có thể ưu tiên ốc 7/8".

Mình cũng đính kèm file .3dm dưới dạng file nén trong mục “other files”.

Về sau mẫu này sẽ có thể dùng chung với các thiết kế từ Authentikit.org cho các control in 3D.

** Mình đã đính kèm thêm một loại clamp mới cho ống ¾", các kích thước khác giữ nguyên.

*Print Notes*

Mình in layer height 0.16 với 30% infil cho phần clamp để kẹp chắc hơn, dùng PLA.
