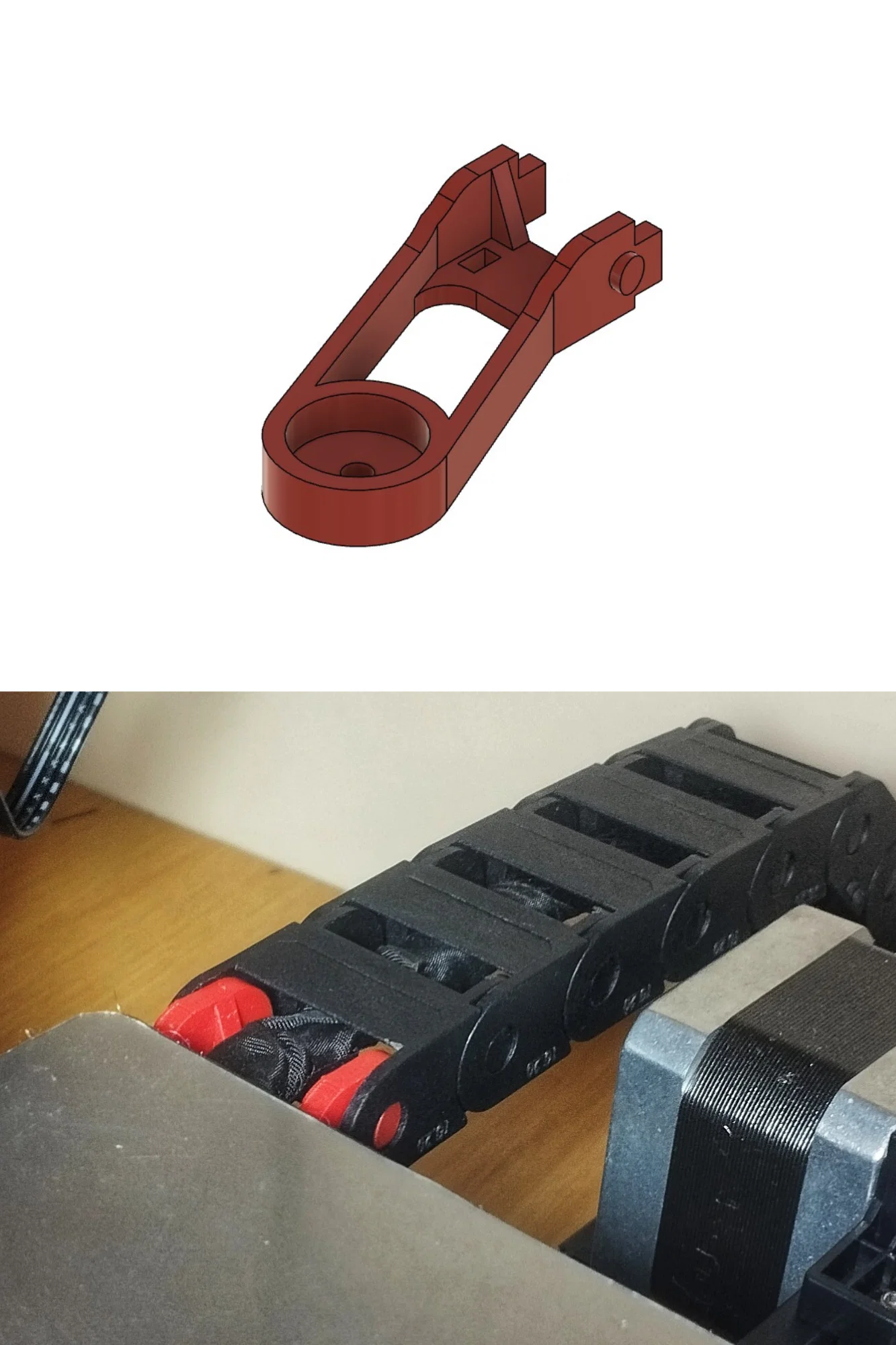

Pát Đỡ Cable Chain Heat Bed cho Ender 3 (Ender 3 Cable Chain Heat Bed Bracket)
Pát thay thế cho pát đỡ cáp bàn nhiệt của Ender 3, dùng với Cable Chain/Drag Chain 20x10mm (inner width). Có khe cho dây rút 1.5mm, giúp cố định dây heat bed gọn gàng và hạn chế mắt xích đầu bị nhấc lên.
Mô tả
Tính năng
- Thay thế pát đỡ và nắp (cap) zin.
- Hỗ trợ Cable Chain / Drag Chain kích thước 20x10mm (bề rộng trong).
- Hai khe cắt cho 1 dây rút / cable tie 1.5mm
- Ngăn mắt xích đầu tiên đã gắn bị xê dịch theo phương thẳng đứng.
Hướng dẫn lắp đặt
Dụng cụ: lục giác (Allen key) 2mm (5/64")
- Nới và tháo Y carriage tensioner.
- Trượt cụm Y-carriage ra ngoài.
- Nới các núm cân bàn (bed leveling wheels) và tháo núm cùng tấm đế V-roller.

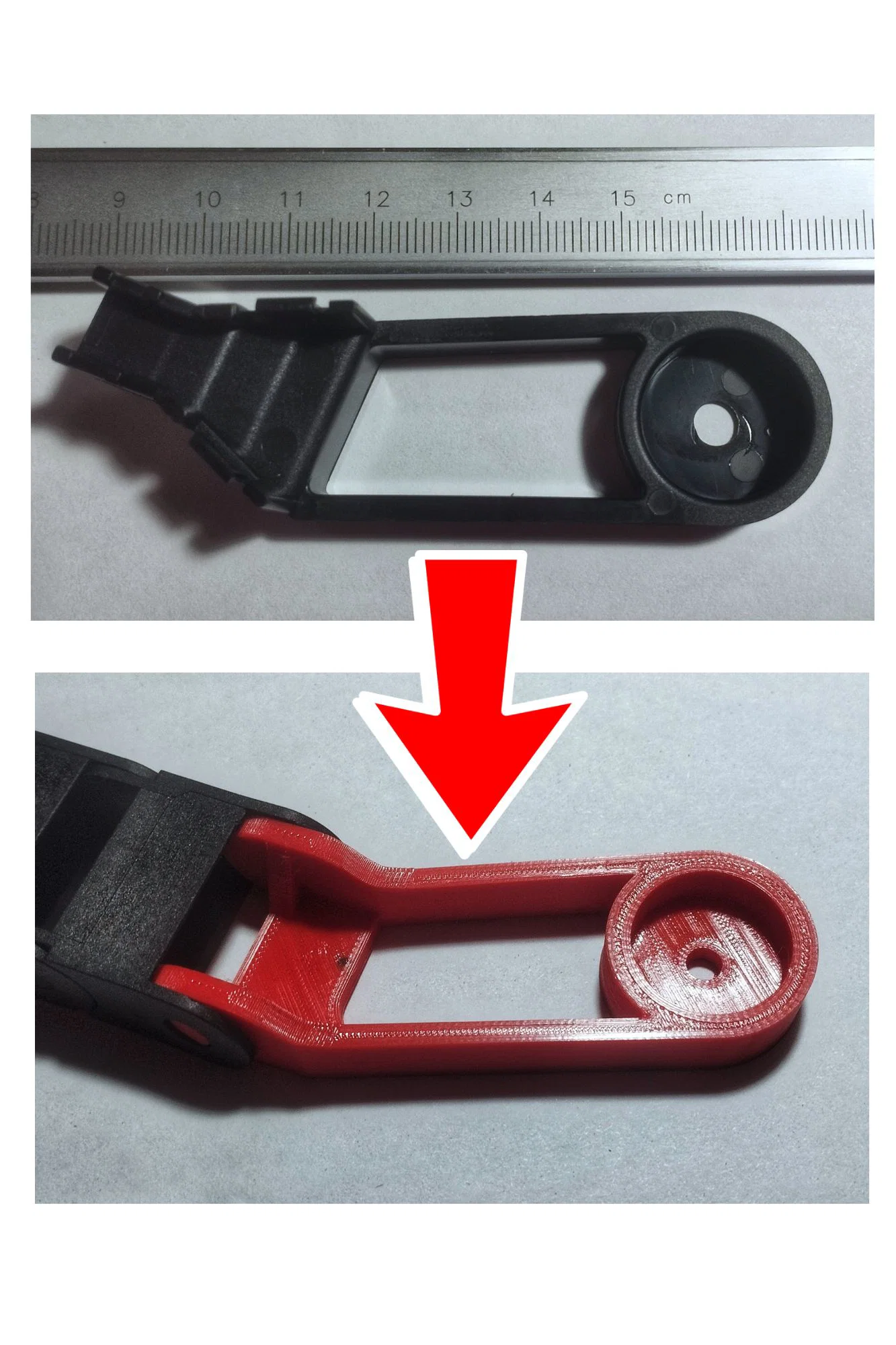

- Tháo pát cũ và thay bằng pát mới.
Giới thiệu

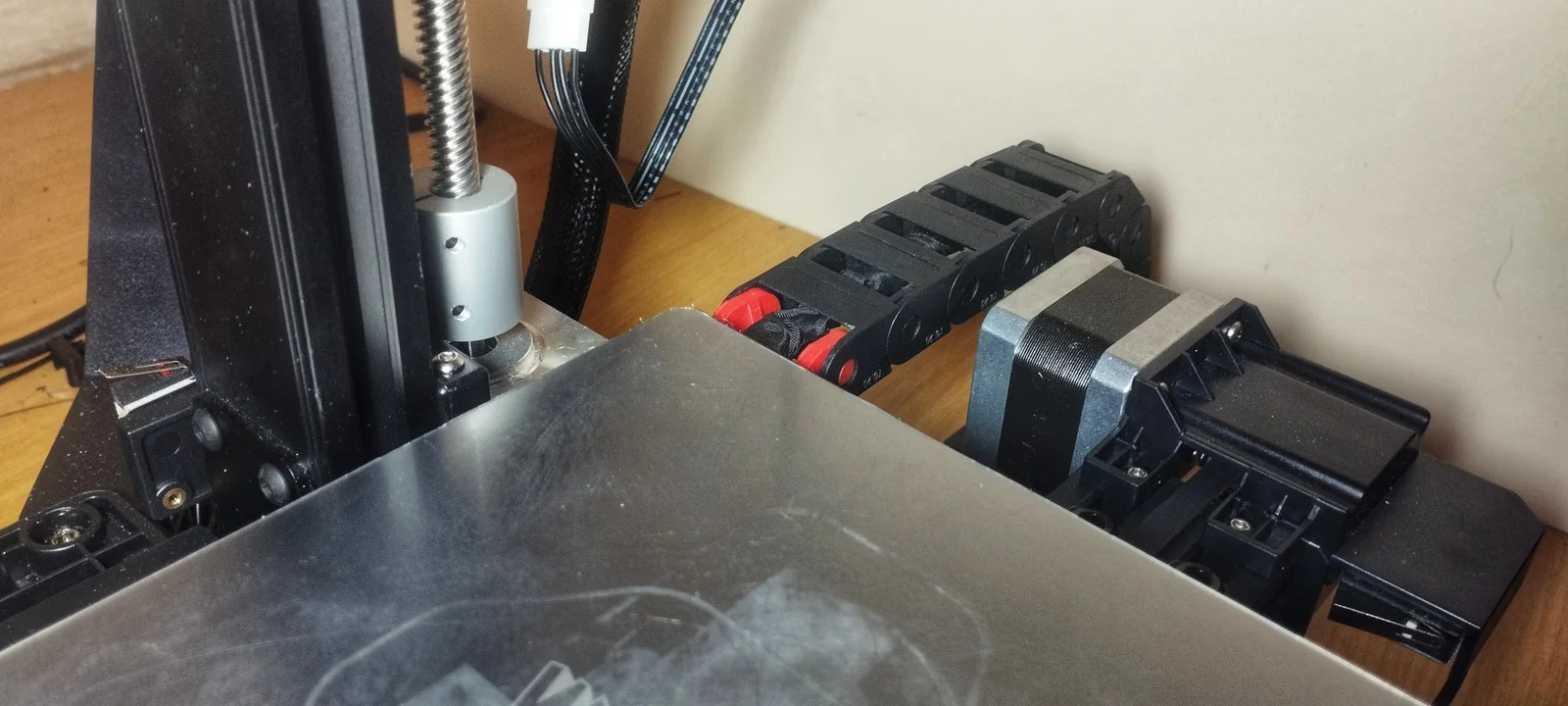

Giới thiệu một cách gọn gàng, tinh tế để gắn cable chain lên máy in của bạn bằng pát đỡ mới này. Thiết kế gọn đẹp, đồng bộ thẩm mỹ với cable chain, đồng thời có bề mặt lắp ghép chuẩn dung sai và lắp kiểu press fit nhẹ. Trước đó, việc chỉnh sửa cái nắp hình thang (trapezoidal cap) có sẵn và tái sử dụng pát cũ khiến pát bị quá giòn — nên cần làm lại toàn bộ pát.
Mô tả

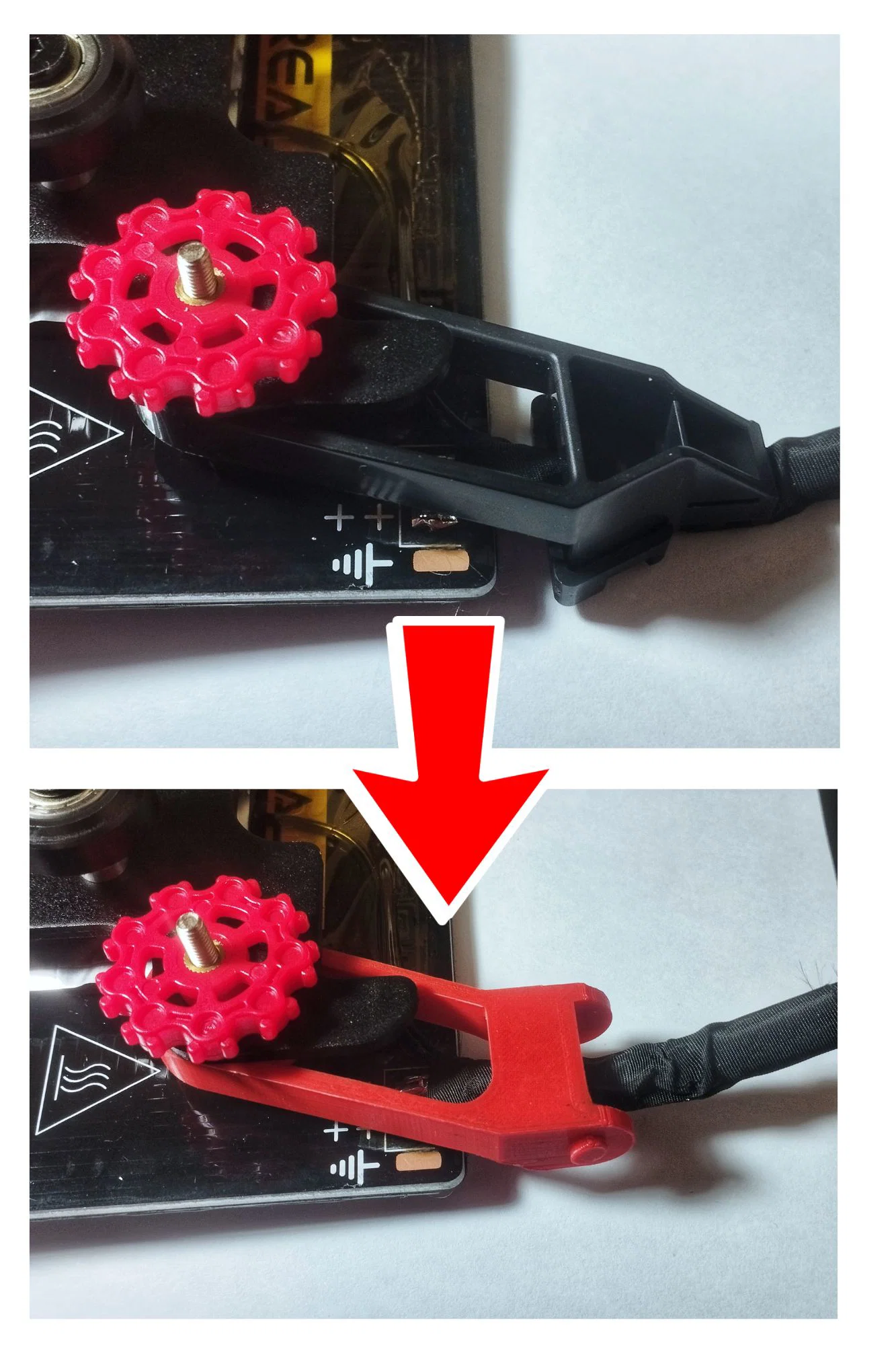

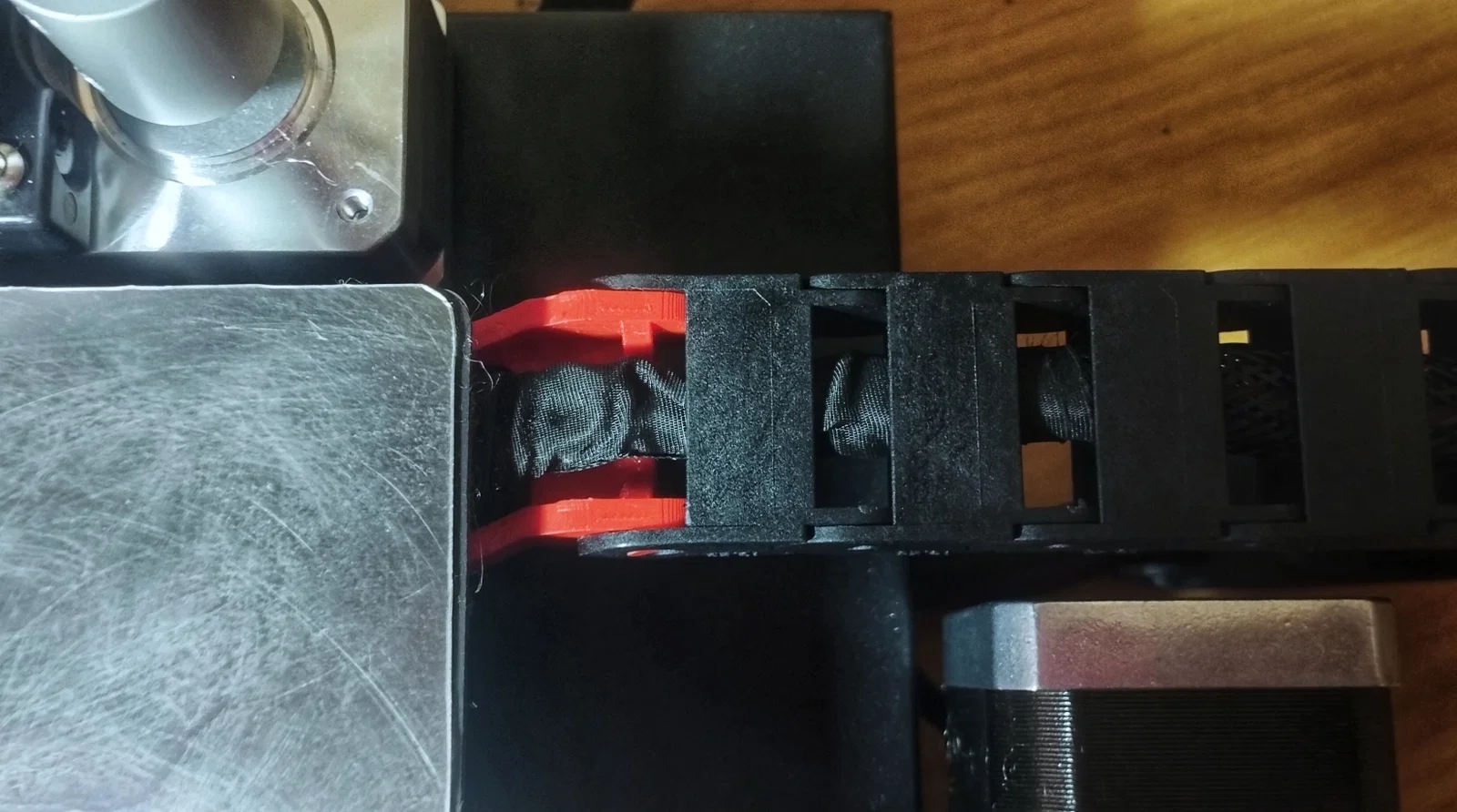

Đây là chi tiết nối cho đầu trên của cable chain ở Y-carriage. Lỗ trung tâm định vị vào một con ốc chỉnh bàn dạng countersunk và khi lắp có thể xoay vài độ để bù cho chuyển động ngang của cable chain. Có thể dùng cable tie để cố định dây heat bed chính vào pát, vì các mối hàn thường không song song với bo mạch, dẫn tới dây heatbed bị lệch góc, vướng víu và khó chịu.
Cable chain hoặc drag chain dùng để gom gọn và bảo vệ dây cáp khi hai đầu dây có chuyển động tương đối với nhau. Chiều dài chain có thể chỉnh bằng cách thêm hoặc bớt các mắt xích module. Ở giai đoạn thiết kế máy, nó giúp tính toán chiều dài dây cần để nối phần đế và carriage mà vẫn đảm bảo chuyển động tương đối theo yêu cầu. Quan trọng hơn, trong các ứng dụng ngoài 3D, nó đảm bảo bán kính uốn tối thiểu của dây để tránh chuyển động lặp làm hư lớp cách điện của lõi dẫn theo thời gian, gây nứt và tạo điểm yếu. Vừa đẹp mà cũng vừa có tác dụng thực tế!
Kết luận
Rất hoan nghênh mọi góp ý và nhận xét! Hy vọng món in nhỏ này hữu ích với bạn.
Ghi chú khác
Changelog
-[2024/02/17] Phát hành
-[2024/02/17] Chỉnh sửa bản phát hành (ngữ pháp, bỏ comment phần miếng dưới, thêm ghi chú, thêm dụng cụ)
-[2024/02/19] Thêm rãnh vào các mặt tiếp xúc
-[2024/02/22] Thêm pát dưới
-[2024/02/24] Chuyển bộ kit cable chain Ender 2 Pro sang bài riêng, giữ bài này chỉ để hỗ trợ pát Ender 3.
