ENDER 3/V2/S1/S1 Pro – Bracket gia cường ALU Extrusion

XEM TẤT CẢ THIẾT KẾ CỦA MÌNH Ở ĐÂY : https://cults3d.com/en/users/Zuff/creations

Bạn thích các mẫu mình làm không? Bạn có thể ủng hộ mình bằng một ☕ hoặc có khi là một 🍺 không? Tùy thời điểm nữa 😄

---

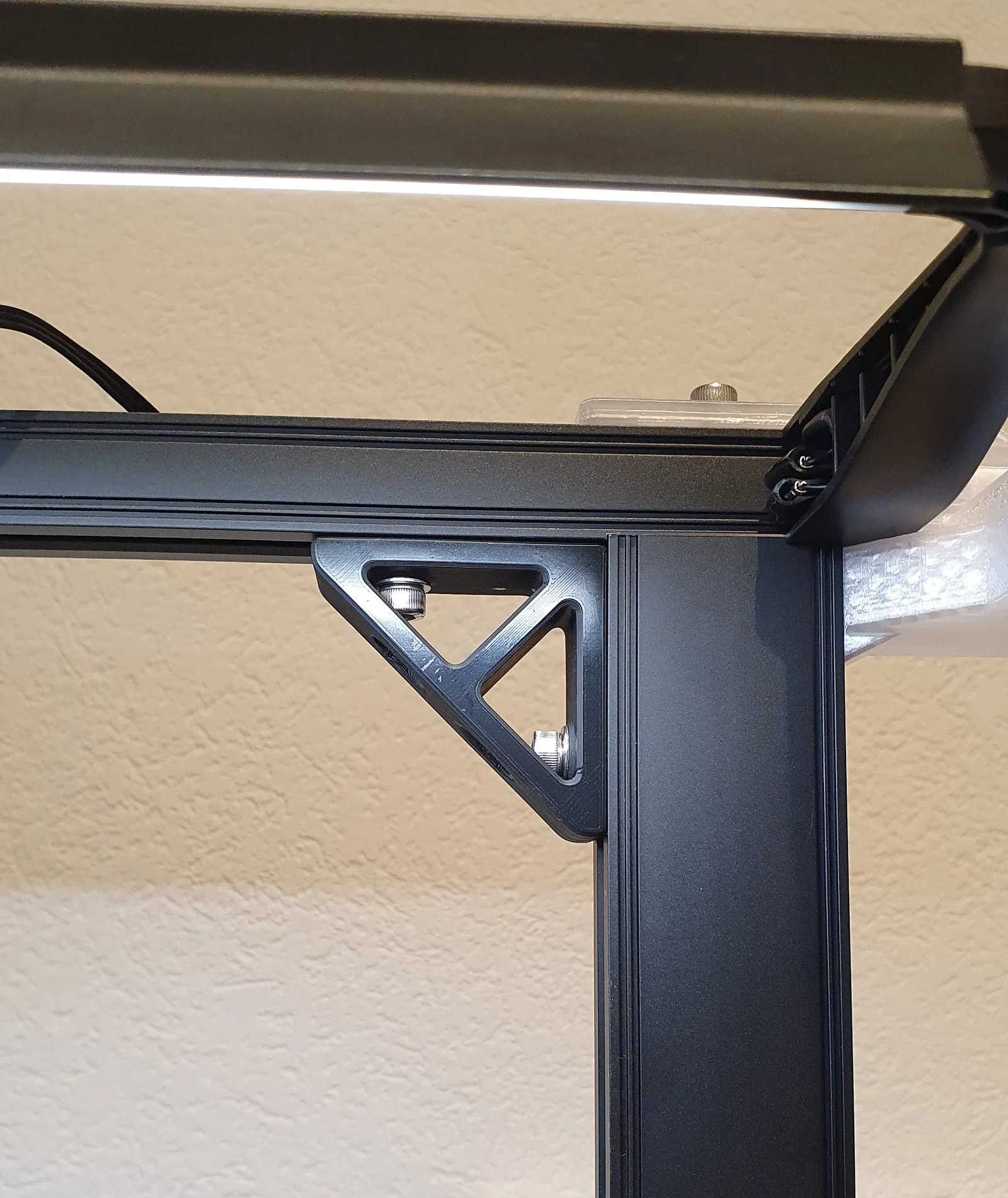

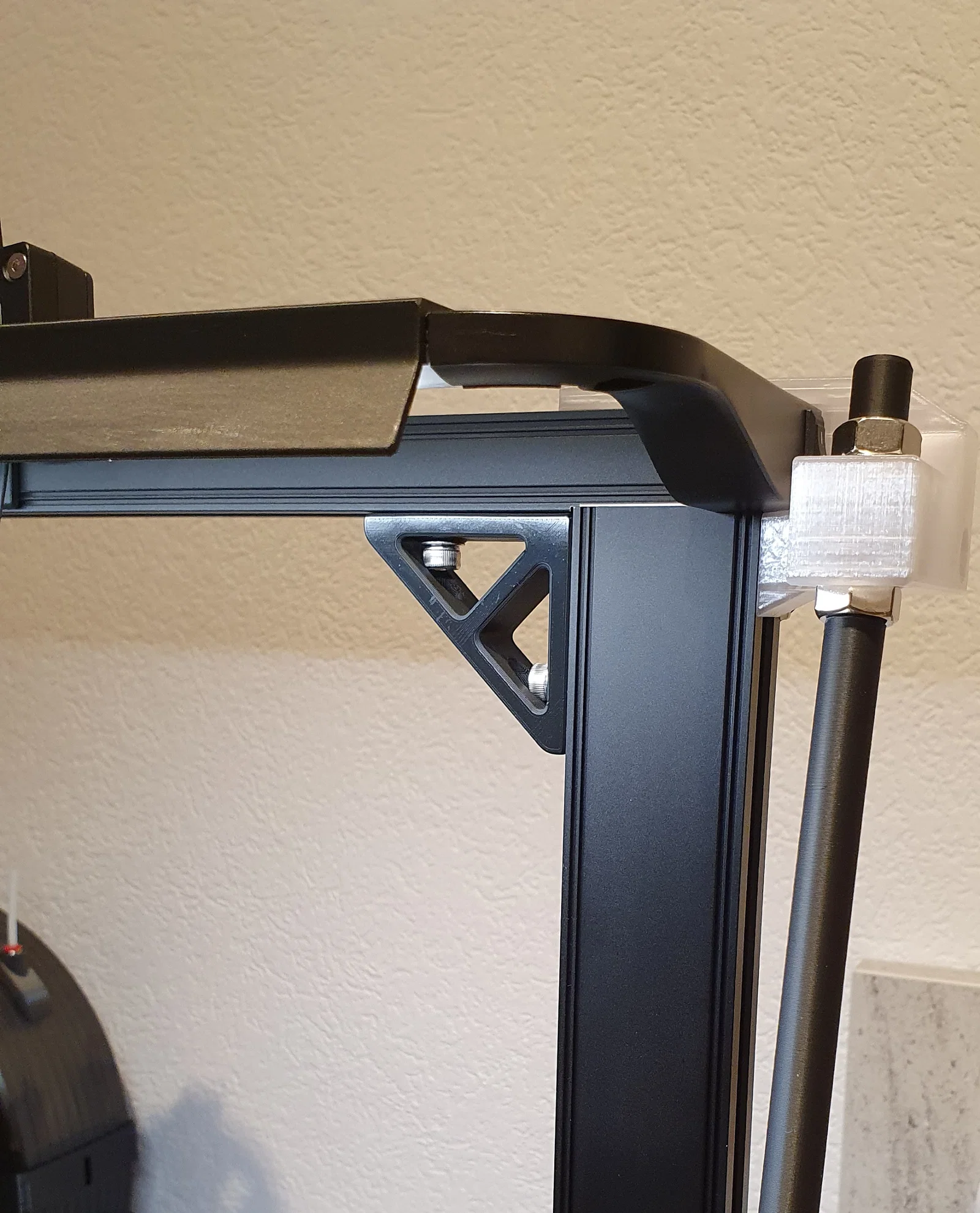

Mình tạo chi tiết này để làm cứng (stiffen) khung máy in của mình.
Ngoài ra còn có thiết kế Pull Rod cho S1 và S1 Pro của mình, giúp giảm rung cộng hưởng rõ rệt và cải thiện chất lượng bề mặt chi tiết: https://cults3d.com/:1085289

/!\ Lưu ý: nếu cáp extruder của bạn đi phía sau, bên trong khung Z-axis gantry như máy nguyên bản, gần như chắc chắn bạn sẽ phải giảm chiều cao in để tránh bị vướng.
Mình dùng một bộ support cáp extruder đi vòng qua phía trước gantry nên vẫn giữ được chiều cao in khoảng 260–270 mm. Bạn có thể tìm thiết kế ở đây : https://cults3d.com/:1410305

Mình cũng chưa test kỹ để biết nó thật sự có tác dụng nhiều không, nhưng lắp vào thì cũng không hại gì và nhìn khá đẹp.

Cần 4 con ốc dài khoảng 12 mm kèm washer và 4 T-Nuts loại M3, M4 hoặc M5.

Với S1 và S1 Pro dùng bộ giữ trục vít Z (Z-axis screw holders) nguyên bản, bạn cần dùng các file "S1, S1 Pro" vì trên chi tiết có một phần khuyết (notch). Nếu bạn dùng máy khác hoặc đang dùng bộ thay thế của mình https://cults3d.com/:1071416 thì có thể dùng bản universal.

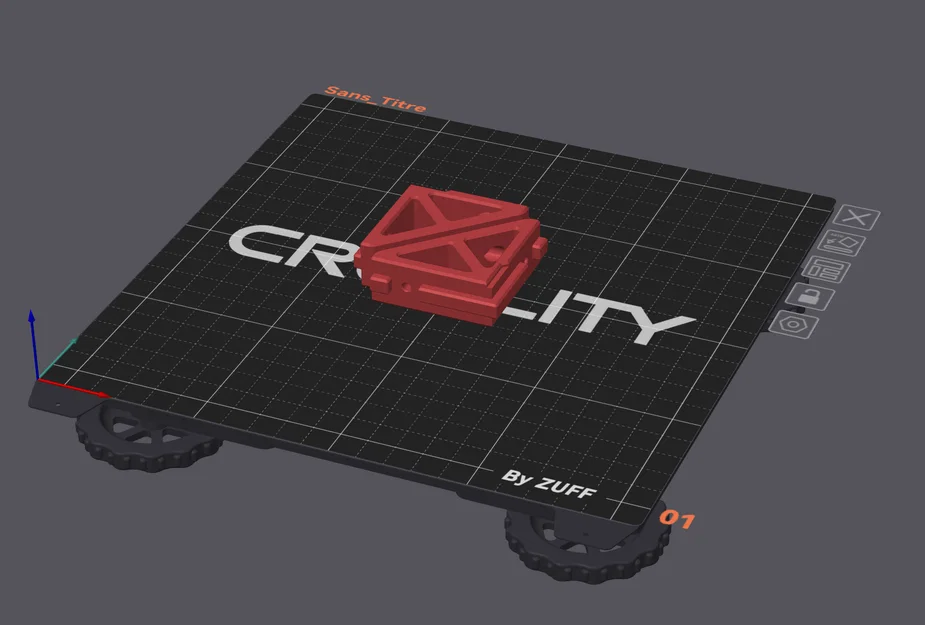

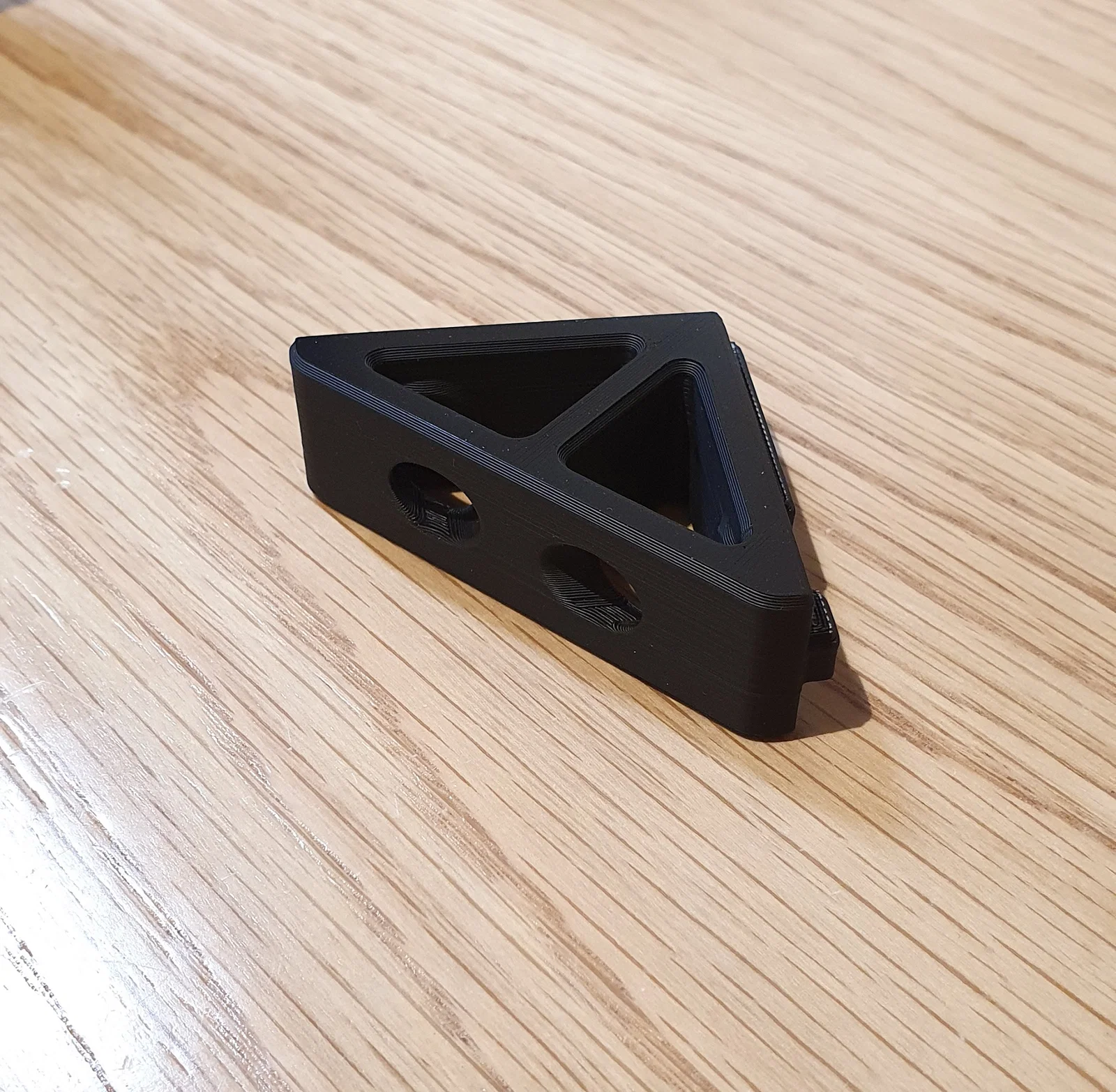

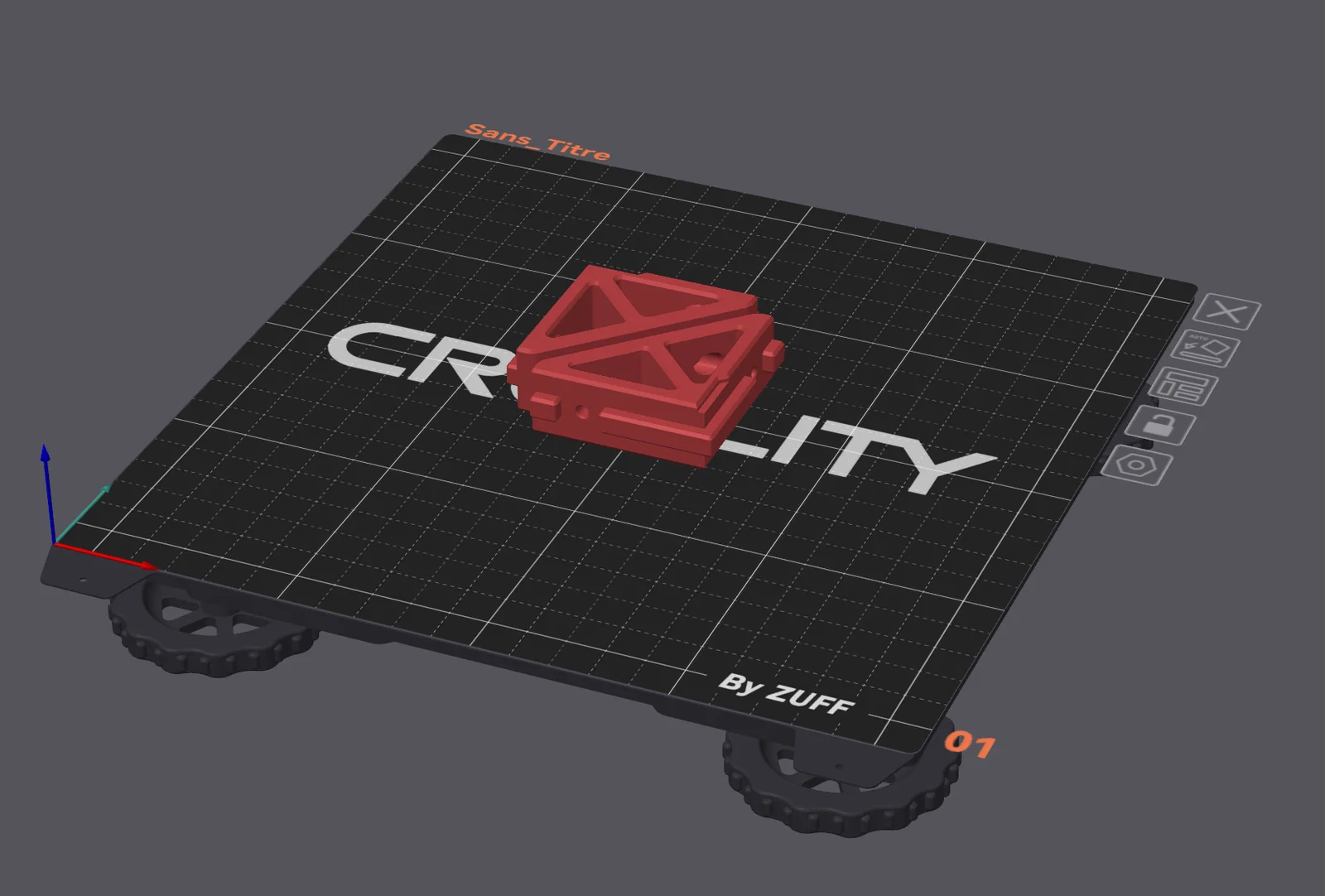

Mình in các chi tiết theo phương nằm ngang (sideways) vì mình thấy như vậy độ cứng tốt hơn. Cần thêm supports ở các phần không nhìn thấy — là phần sẽ chui vào trong profile nhôm.
Mình nghĩ bạn cũng có thể in theo mặt trong (cạnh dài của tam giác, nơi có các lỗ) mà không cần supports.
