Tàu sông project 376 “Yaroslavets” tỉ lệ HO

Bạn có thể xem thêm chi tiết về project tại đây.

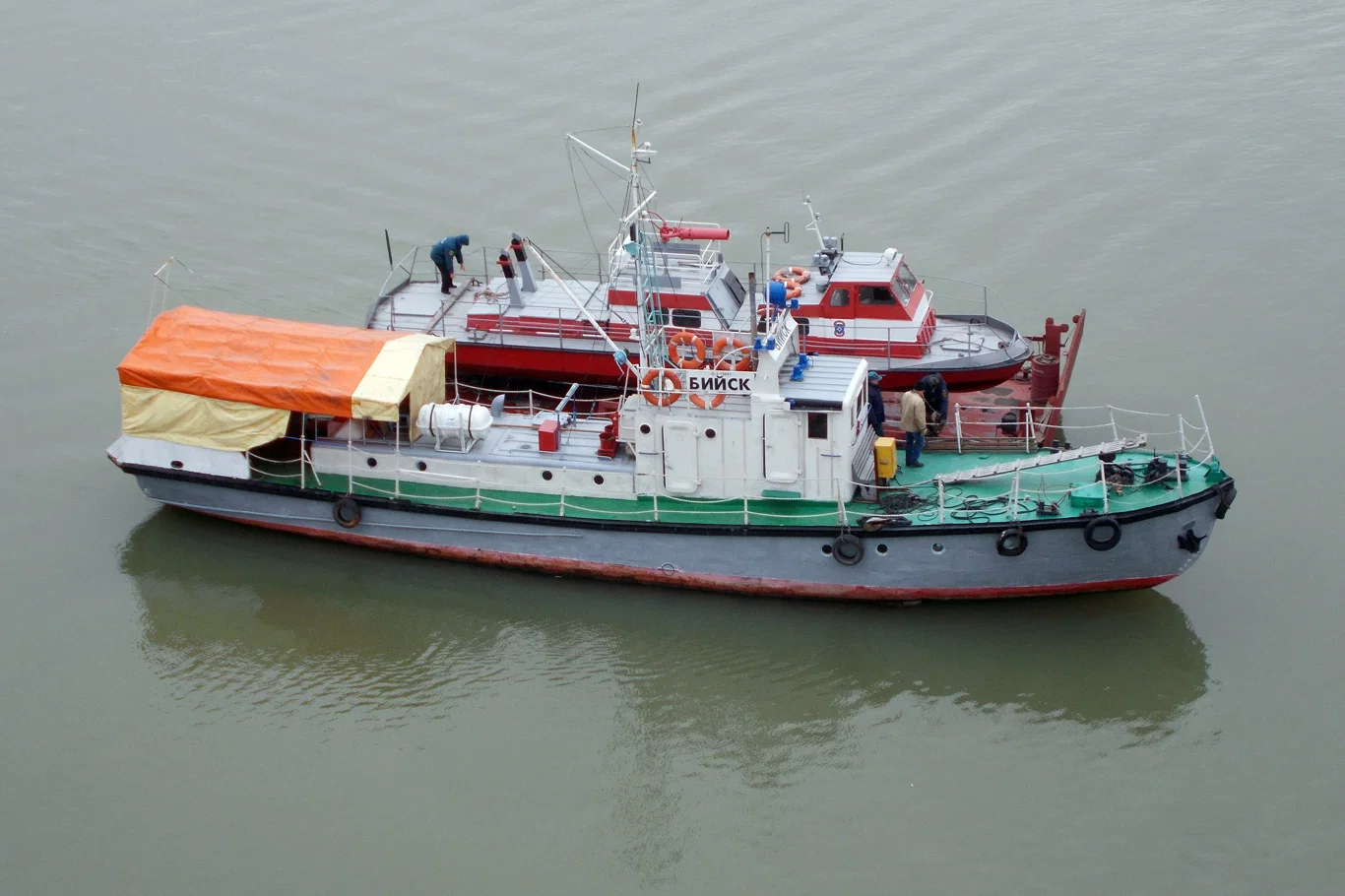

Project 376 "Yaroslavets" (Ярославец) là một loại tàu sông của Liên Xô và Nga. Thiết kế từ năm 1953 và từ đó được sản xuất với số lượng rất lớn. Nhiều chiếc vẫn đang được các tổ chức và cá nhân sử dụng trên nhiều sông hồ thuộc các nước Liên Xô cũ. Nhiều tàu đã được cải tạo so với thiết kế gốc, có chiếc cải tạo tới mức gần như không nhận ra.

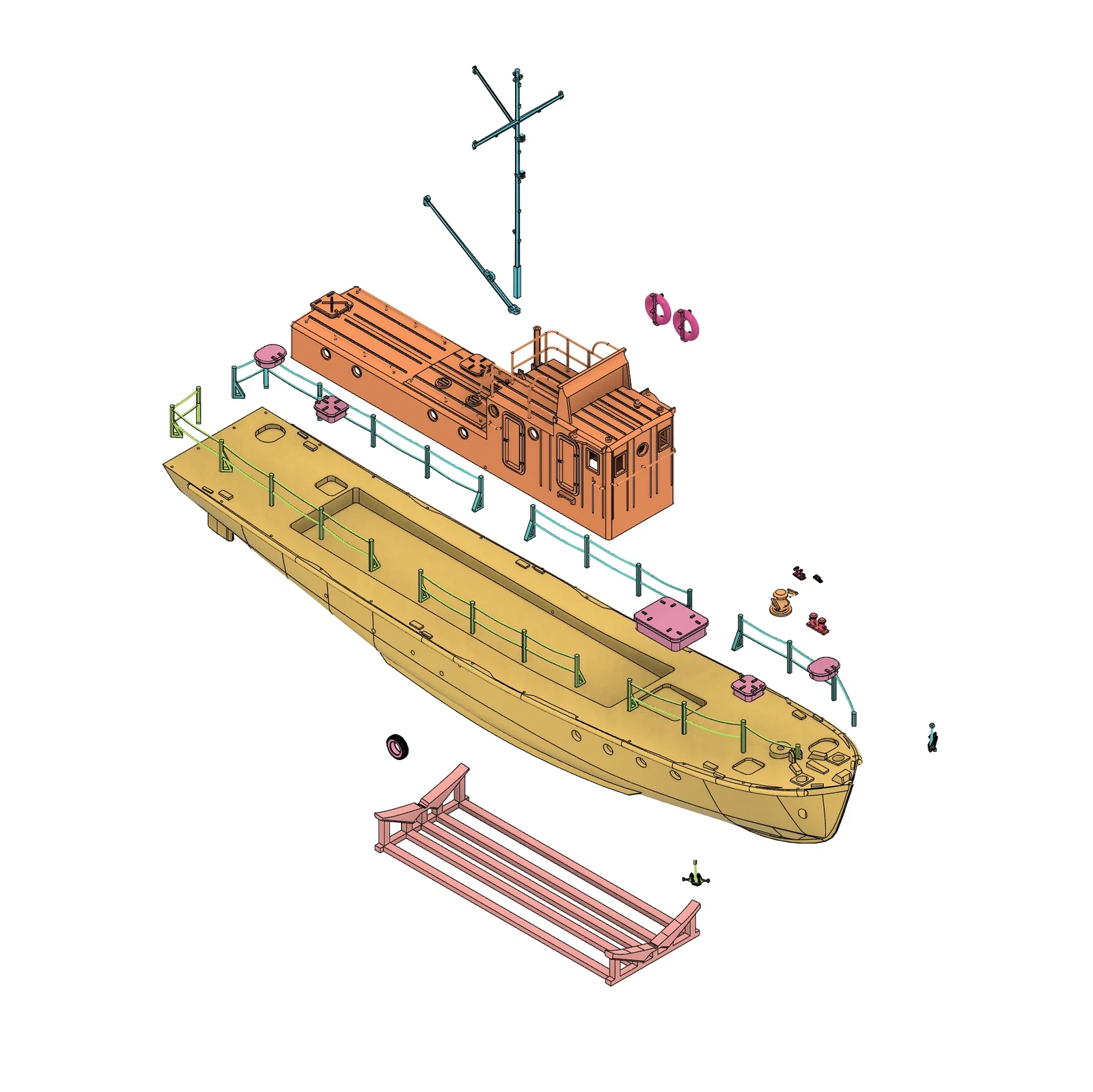

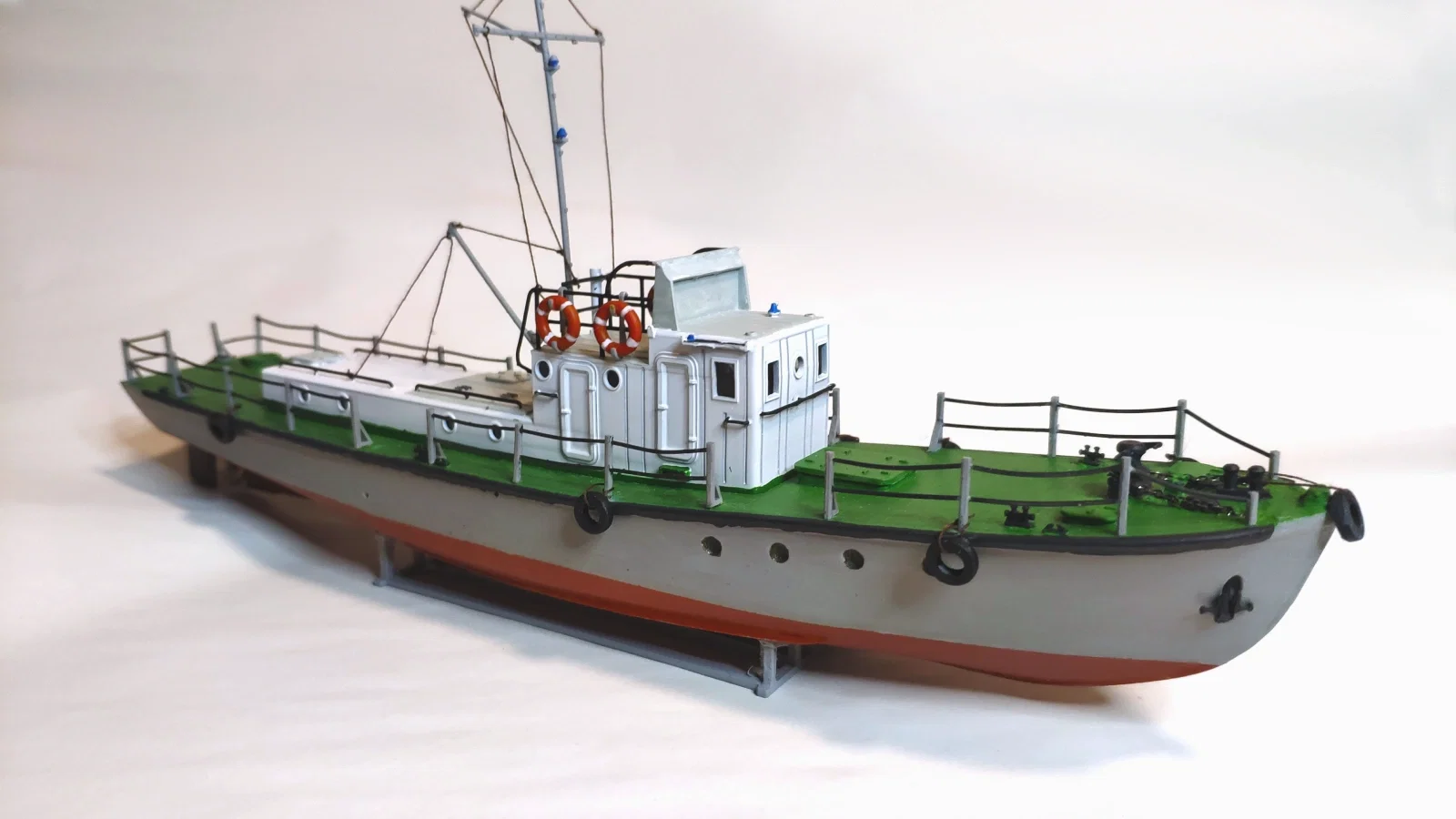

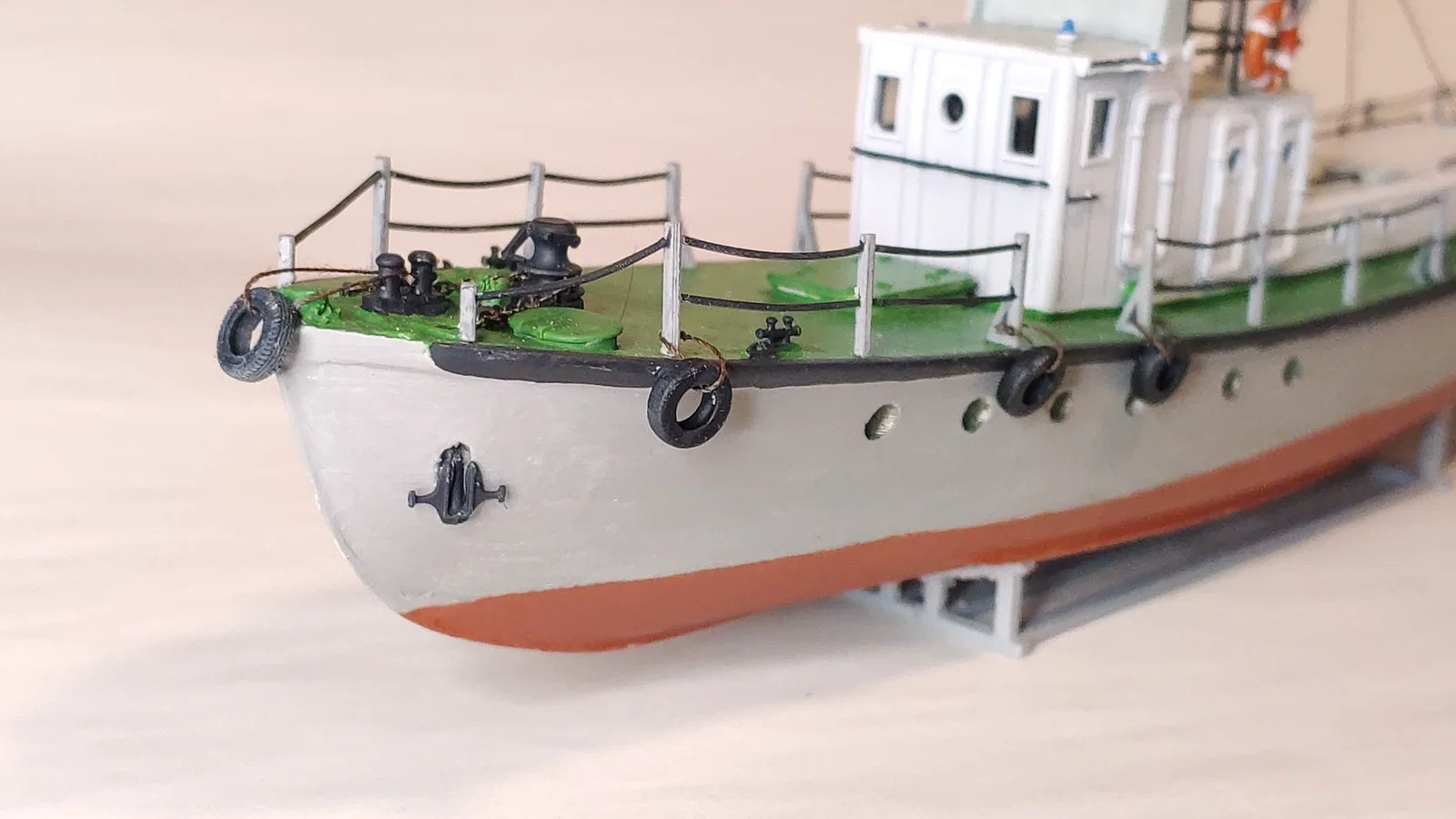

Mô hình

Để hỗ trợ chỉnh sửa, file STEP được đính kèm.

Lưu ý: đây là một mẫu khá phức tạp! Mô hình có nhiều chi tiết nhỏ và rất nhỏ, nên cần tay nghề in 3D tốt. Để ra kết quả đẹp, bạn cũng cần dùng wood filler, primer, giấy nhám và các dụng cụ/kỹ thuật làm mô hình khác.

Mình thiết kế để các phần lớn (thân tàu/hull) in bằng FDM, còn lại in resin.

Phần hull vừa với bàn in 230mm của Ender 3, và thật ra mình chọn làm mẫu này cũng vì lý do đó. Có 2 biến thể hull. Một bản được tách làm 2 phần ("Hull smooth upper", "Hull smooth lower"), tách gần theo đường mớn nước; có thể in nằm phẳng trên mặt bàn in. Trường hợp này không cần supports. Để canh 2 mảnh hull khi dán keo, có thể dùng 2 đoạn filament 1.75mm, vì đã có sẵn các lỗ tròn để định vị. Nếu bạn định đặt mô hình lên diorama có nước, bạn không cần in các chi tiết phần dưới nước.

Lựa chọn thứ hai là hull nguyên khối ("Hull smooth full"). Phương án này cần supports, nhưng bù lại không có đường ráp keo giữa 2 phần ở đường mớn nước.

Ngoài ra, bạn hoàn toàn có thể in toàn bộ chi tiết bằng resin, miễn là bạn chia hull thành các phần vừa với máy in của bạn. Nếu đi theo hướng này, bạn cũng có thể in hull kèm các chi tiết nhỏ đã gắn sẵn (nhớ để ý khe hở giữa các phần trong thiết kế!).

Bạn sẽ cần in nhiều hơn 1 cái cho một số chi tiết nhỏ, bao gồm:

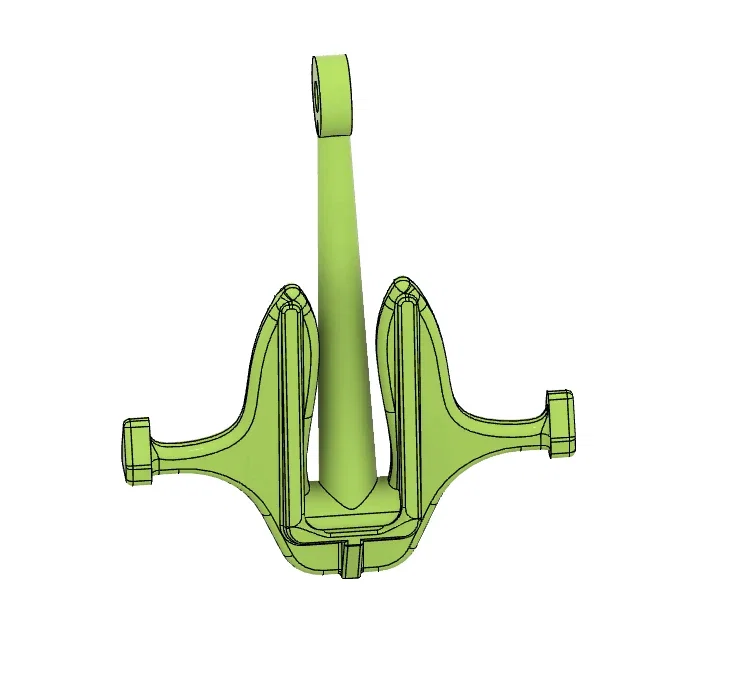

• 2x Anchor
• 6x Knecht and Chock
• 2x Rudder

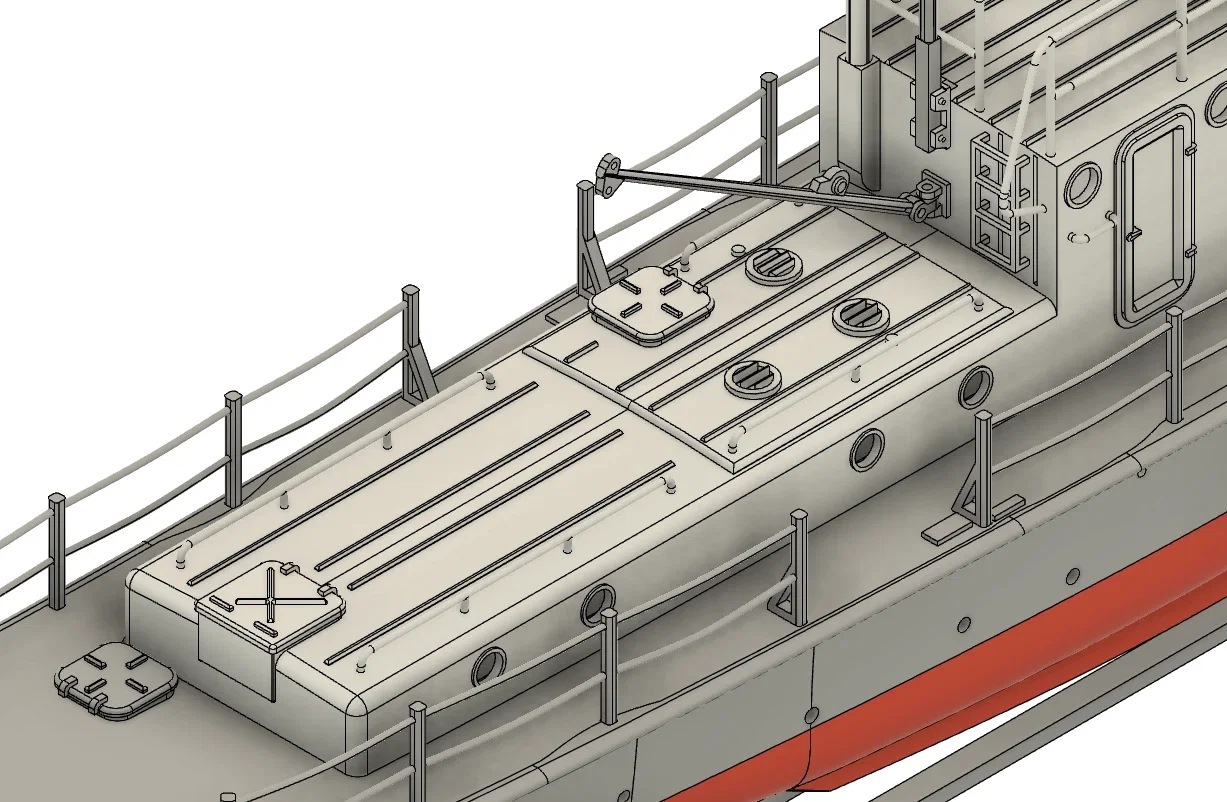

• 2x Hatch 1 và Hatch 2

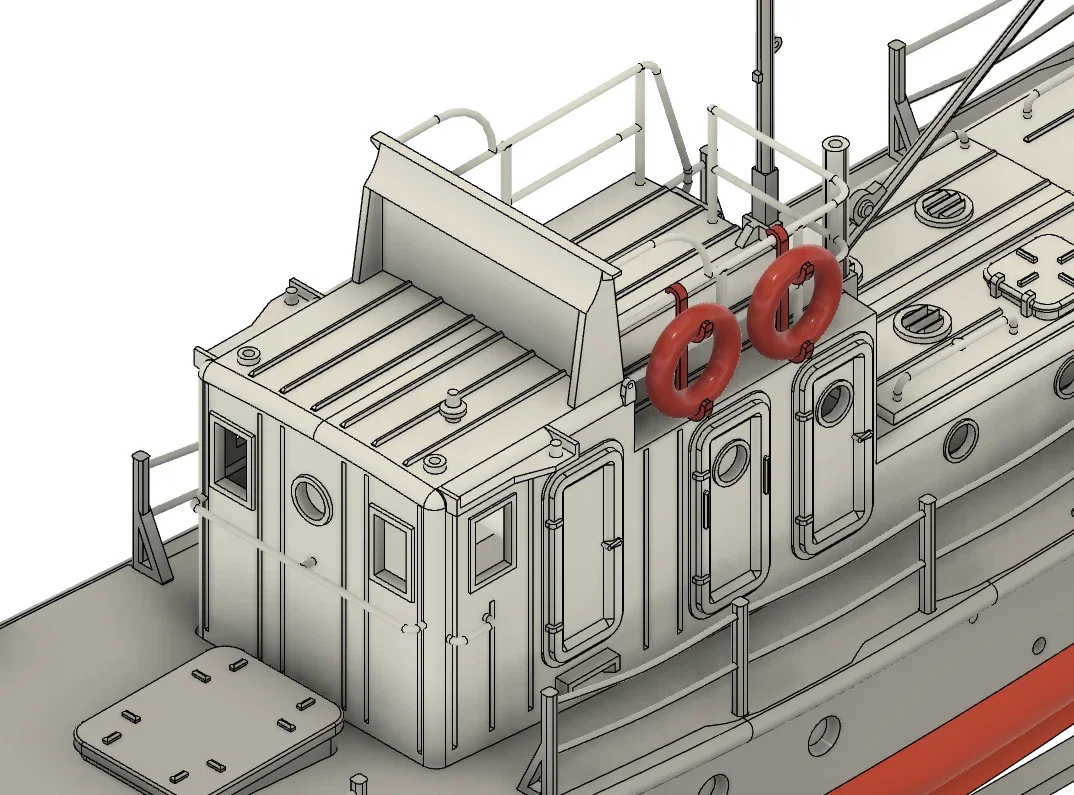

• Lifebuoy: 2 đến 4 cái, tùy bạn
• Tyre: 6 đến 9 cái, tùy bạn
• Railings 1, Railings 2 và Railings 3 cũng cần tạo bản mirrored

Để gắn railings lên hull, có thể dùng một đoạn dây 0.5mm; có sẵn lỗ định vị trên hull và trên các trụ railing.

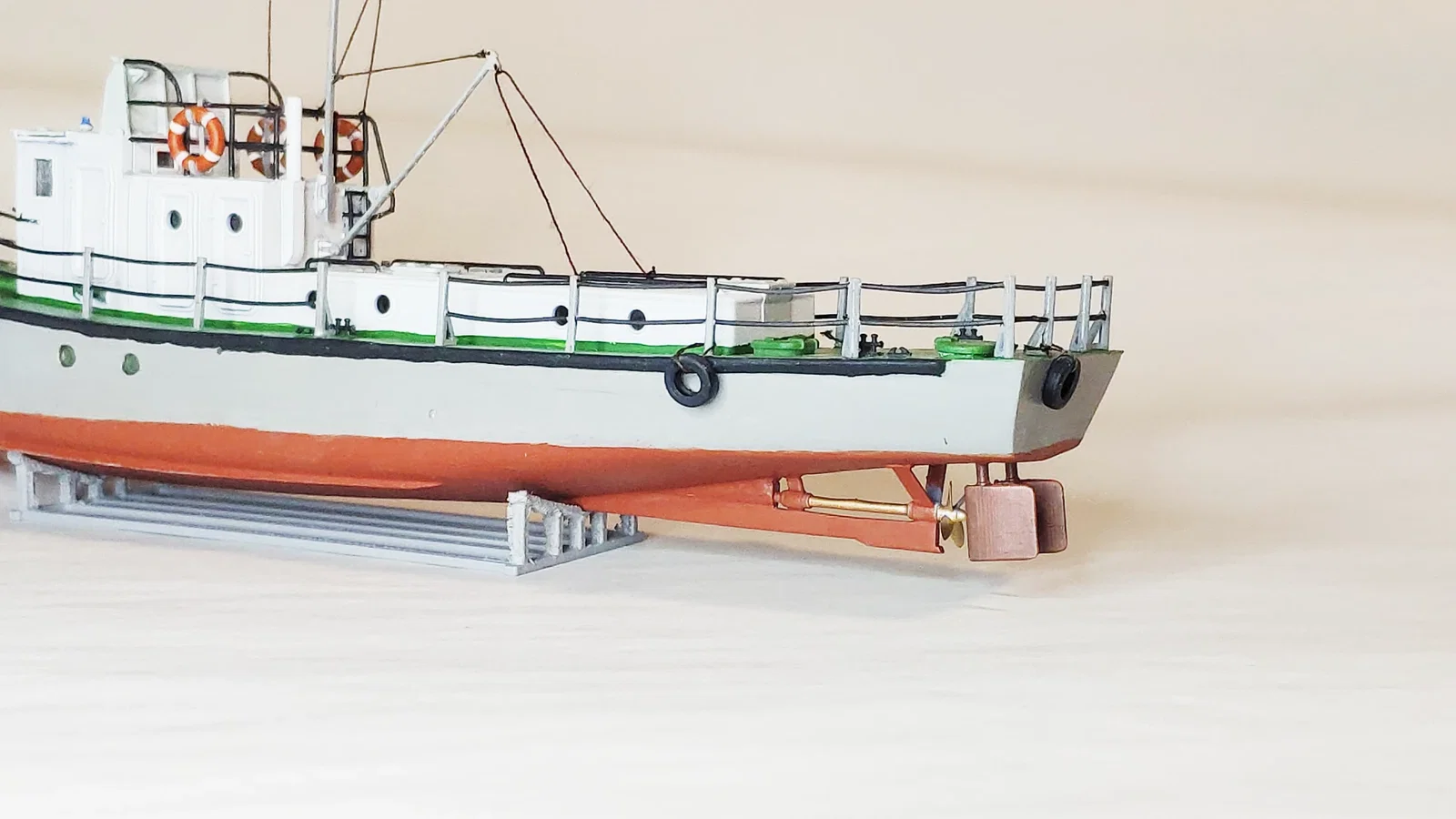

Mô hình cũng có kèm phần stand, rất hữu ích khi lắp ráp và sơn. Mình cố làm nó trông giống kiểu giá đỡ thực tế dùng để cố định phương tiện khi lưu kho và sửa chữa.

Cài đặt in

In FDM: layer height 0.12–0.2mm, infill 10%–20%, PLA, không cần supports.

In resin: để mặc định, layer height 50um. Mình dùng PrusaSlicer để thêm supports thủ công.
