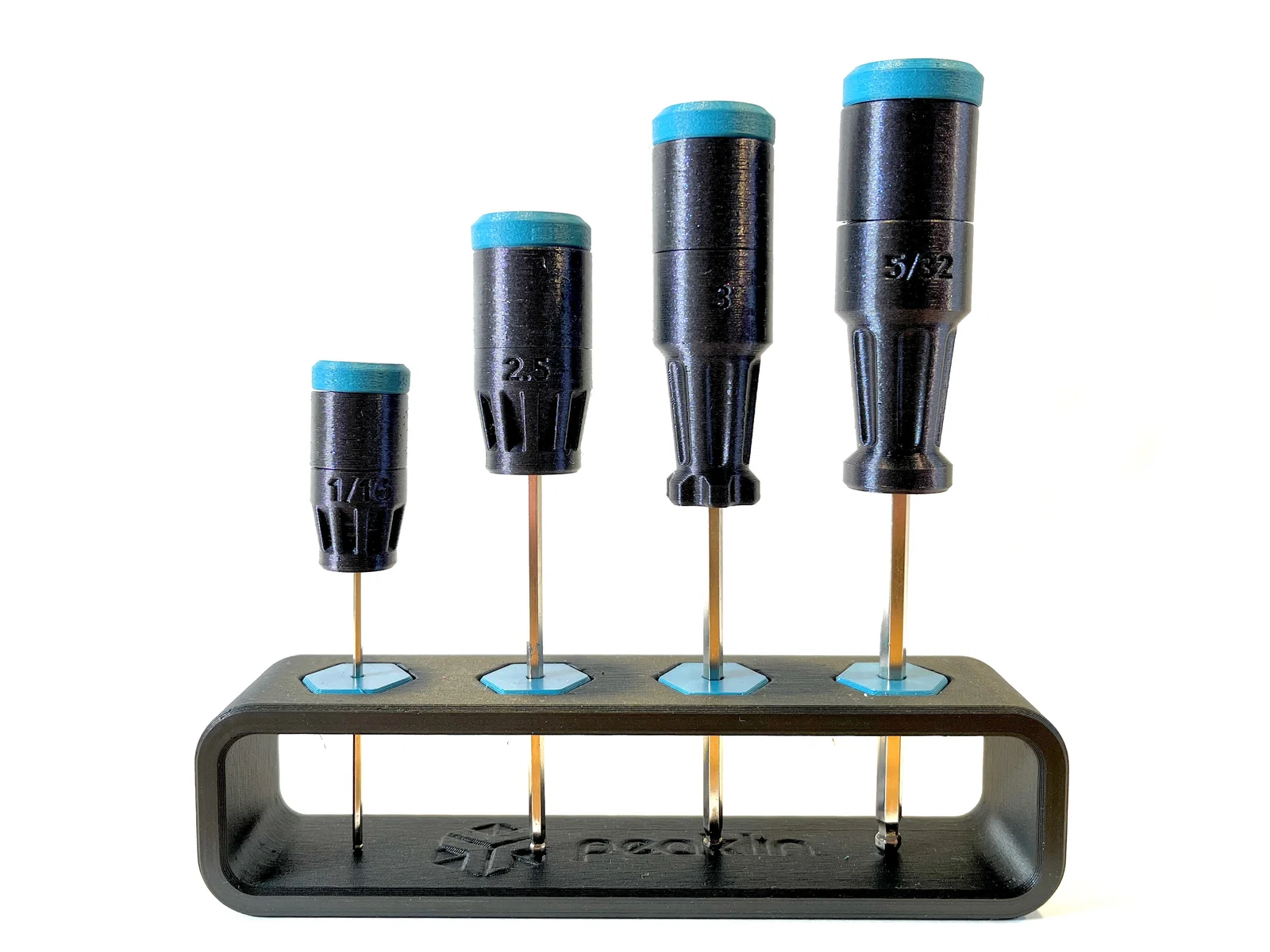

Allen Screwdriver V2 (hệ metric & imperial)

Đây là phiên bản hoàn toàn mới của mẫu Allen Screwdriver mình làm từ năm 2021. Giúp bạn sắp xếp gọn gàng bộ allen key và biến chúng thành một cây screwdriver tiện dụng! Phần đầu screwdriver có thể xoay tự do để cầm vặn thoải mái hơn.

What's new?

• kích thước hệ imperial
• thêm nhiều kích thước hệ metric
• rack mới và nhiều kích cỡ khác nhau

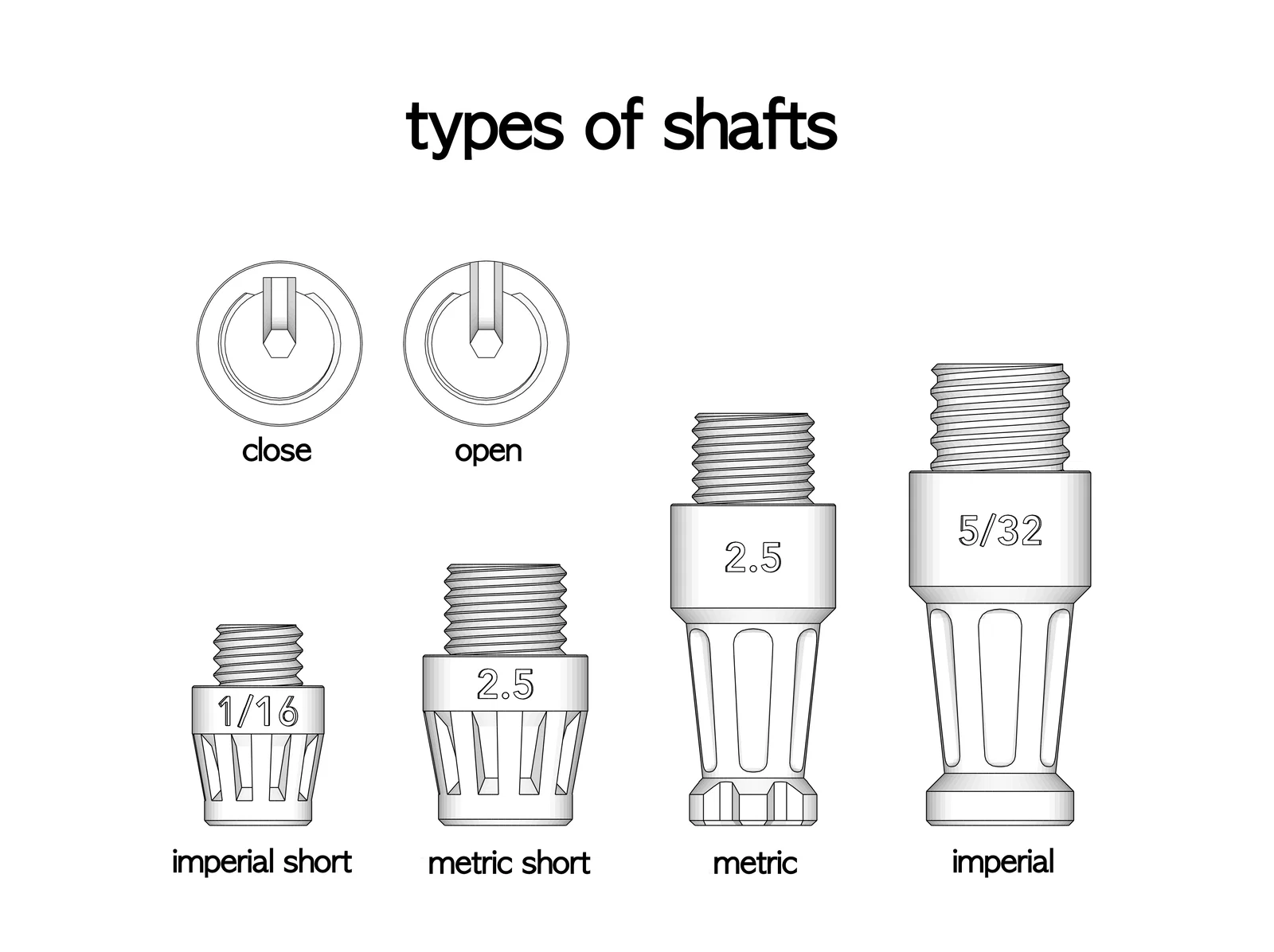

• thiết kế trục (shaft) mới
• bản ngắn cho các cây allen key ngắn hơn (lấy cảm hứng từ bản make của BaGooN)
• phiên bản trục (shaft) dạng kín (lấy cảm hứng từ bản make của Daniel Pérez Calvo)
• hai mức dung sai khác nhau (0.1 và 0.2mm)

Xin gửi lời cảm ơn đặc biệt đến Phillippe Lacoude và Forrest. Phillippe đã in thử một phiên bản sớm của Allen Screwdriver hệ imperial. Anh ấy và Forrest cũng đã liệt kê các size imperial thường dùng nhất.

Lưu ý: Bạn có thể tìm tất cả file STL trong thư mục ZIP.

Hướng dẫn cho model

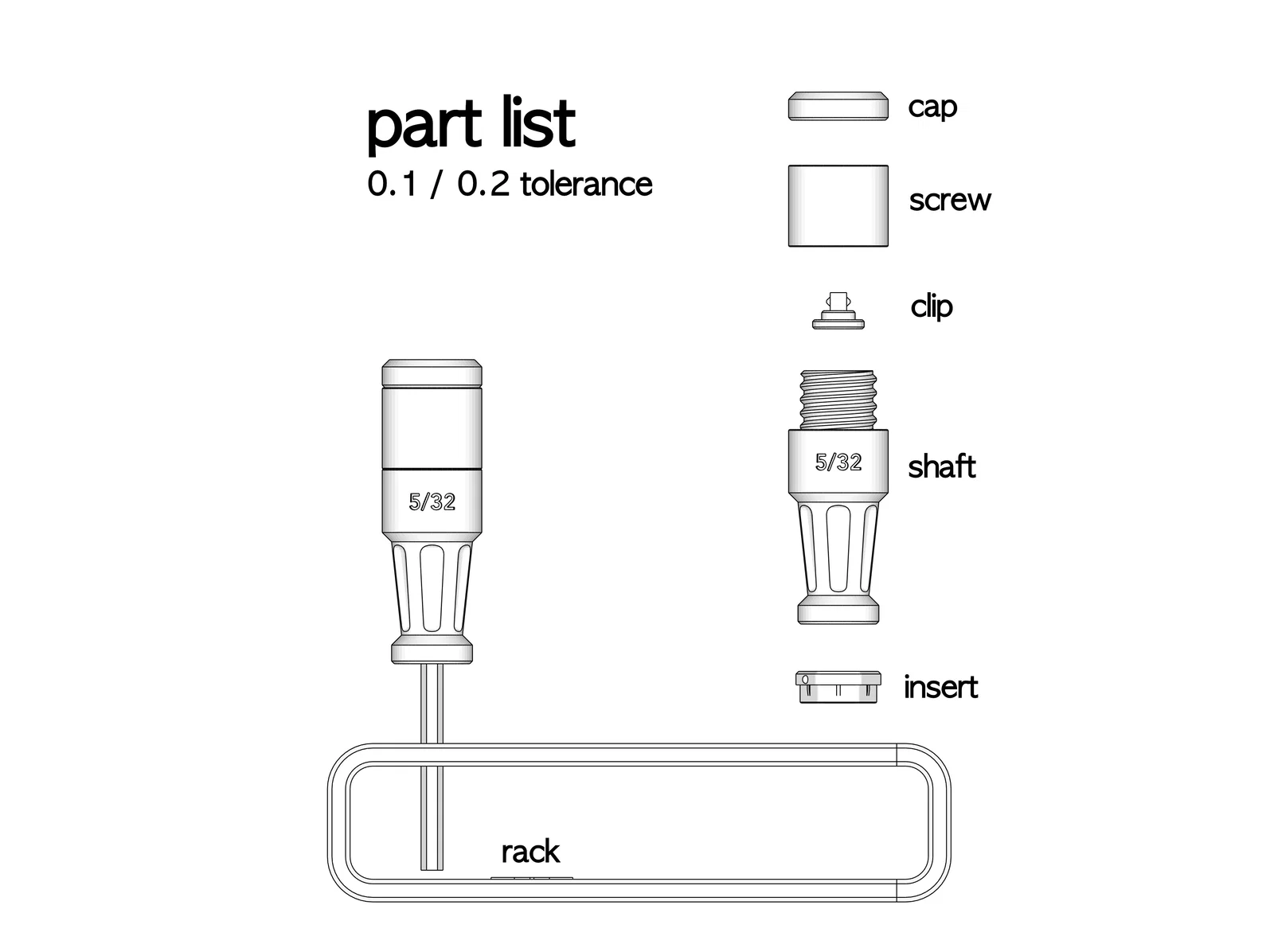

Mình thiết kế 2 mức dung sai cho toàn bộ shafts và inserts. Bạn nên thử dung sai 0.1mm trước. Trước khi chuyển sang dung sai 0.2mm, hãy thử cân chỉnh máy in và thay đổi một số thông số in, như:

• elephant foot compensation
• XY size compensation
• extrusion multiplier

Bạn nên có thể ấn cây allen key vào shaft với một lực vừa đủ. Bạn cũng có thể hơ ấm cây allen key bằng bật lửa để đưa vào shaft dễ hơn. Làm vậy thì sau khi lắp sẽ không bị lắc/rơ. Chỉ lưu ý đừng dùng vật liệu có nhiệt độ mềm hóa cao như PETG.

Hướng dẫn in

In các part với 3–4 vertical shells và infill tối thiểu 50%
Chỉ có rack cần support (một phiên bản đã kèm sẵn support)
Hướng in (printing orientation) đã được thiết lập sẵn
Dùng PLA hoặc nhựa khác có nhiệt độ mềm hóa thấp (xem mô tả)
