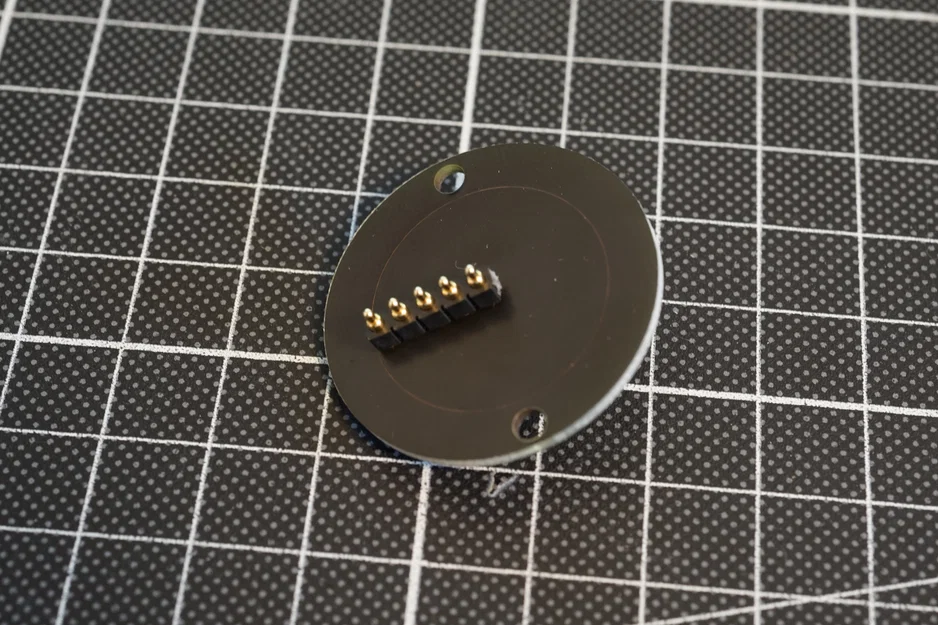

PCB Wheelside Quick Release Simagic QR (thay thế PCB zin) - Simagic QR Quickrelease Wheelside PCB

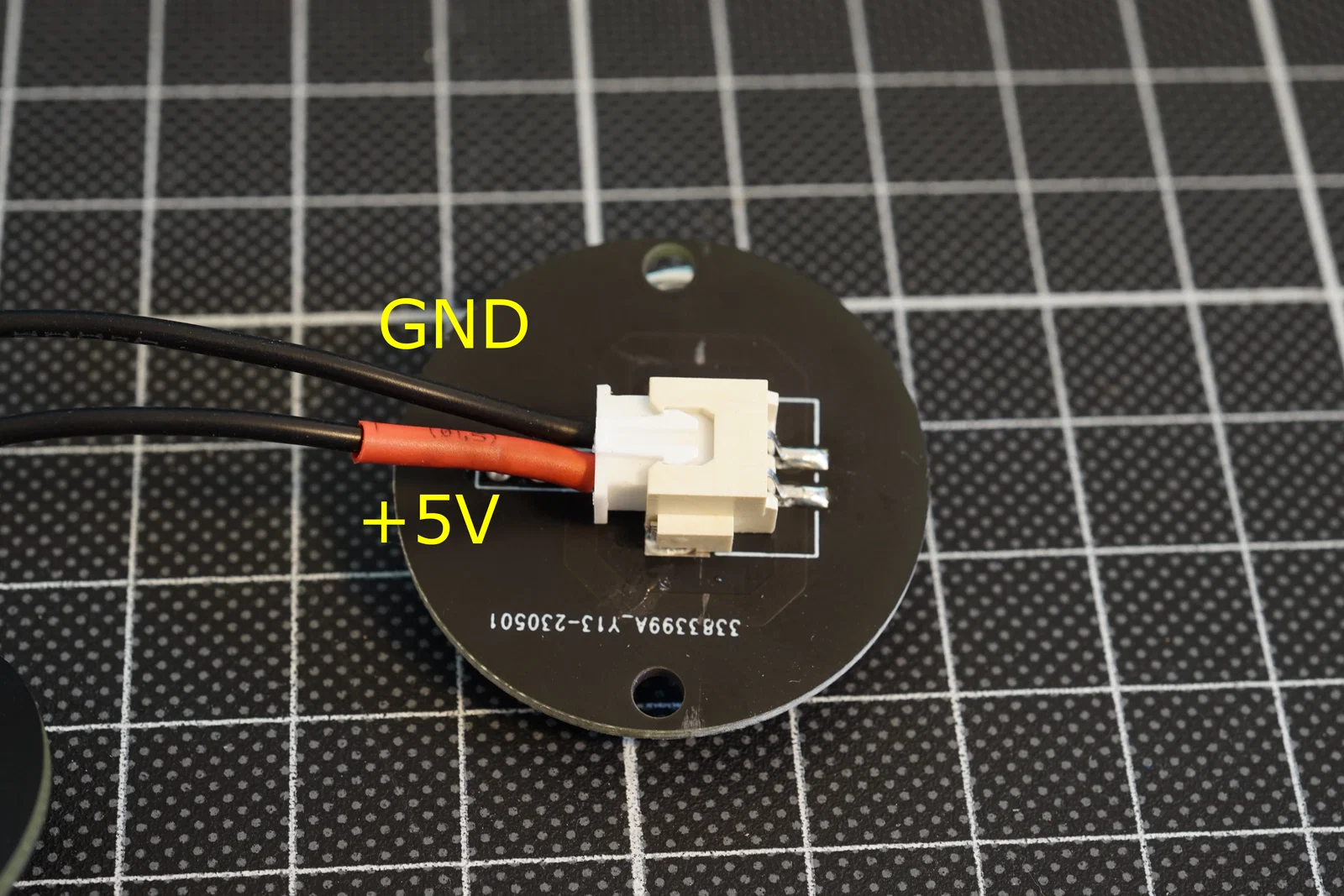

Một PCB cho phép bạn dùng quick release (QR) aftermarket để cấp nguồn cho vô-lăng DIY.

Bạn sẽ cần spring pins (pogo pin) và đầu nối JST, có thể tìm trên AliExpress với các từ khóa sau:

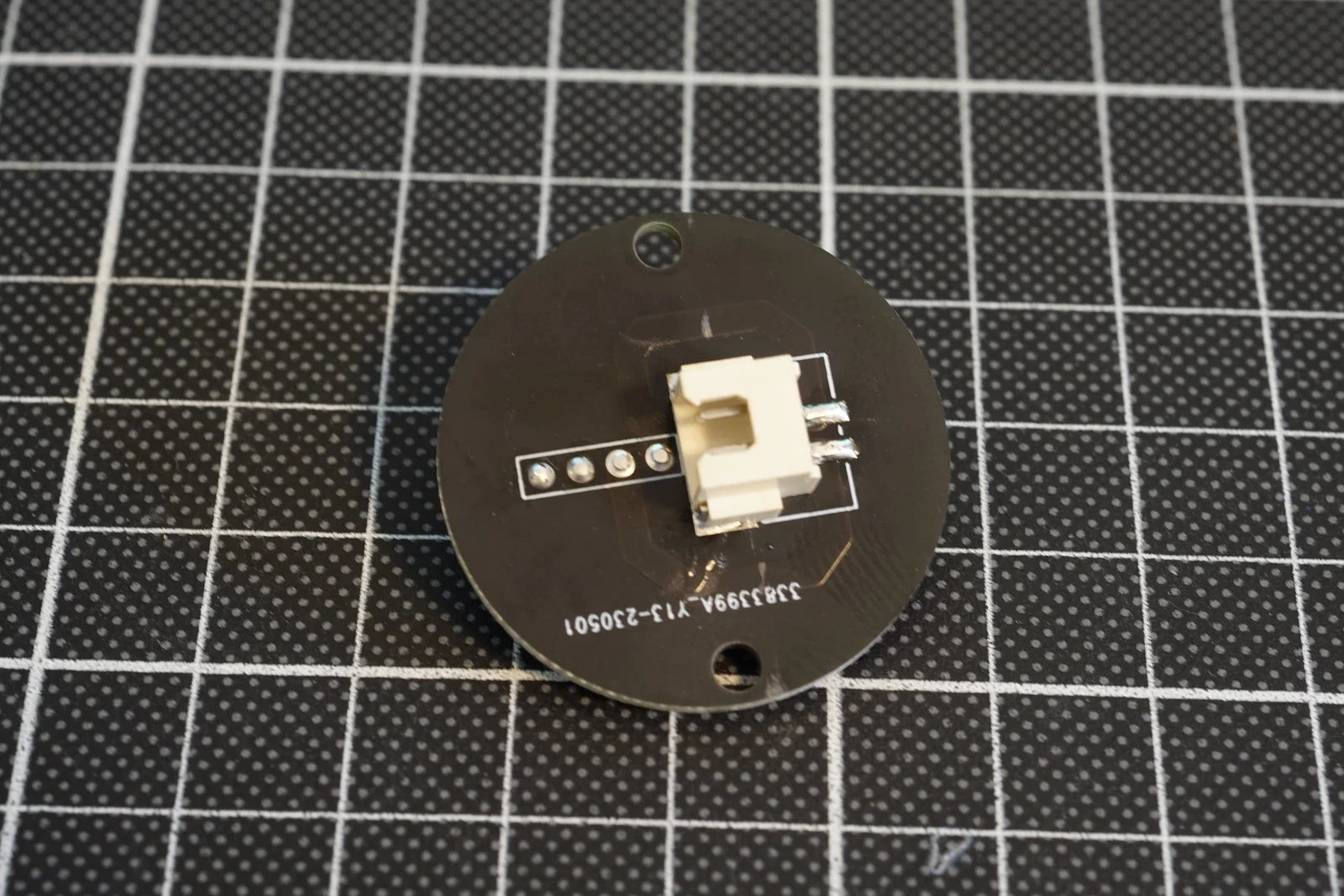

“JST XH 2 Pin 90 Degree SMD” (2.54 mm Pitch) https://aliexpress.com/item/1005004497682712.html

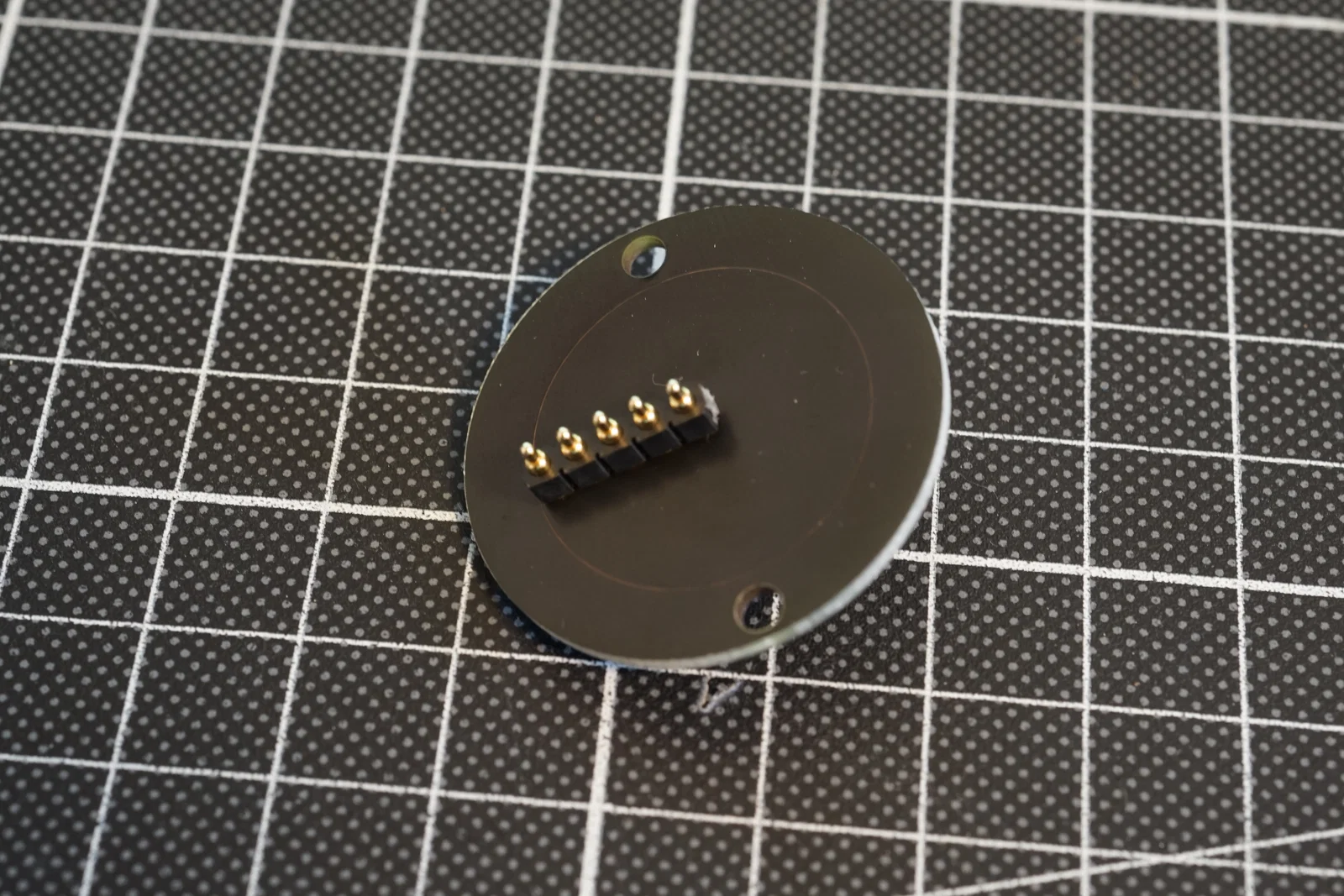

“Pogo pin 2,54mm” (2,54mm Pitch, 5 Pin, 5.5 mm Height) https://de.aliexpress.com/item/1005003569331094.html

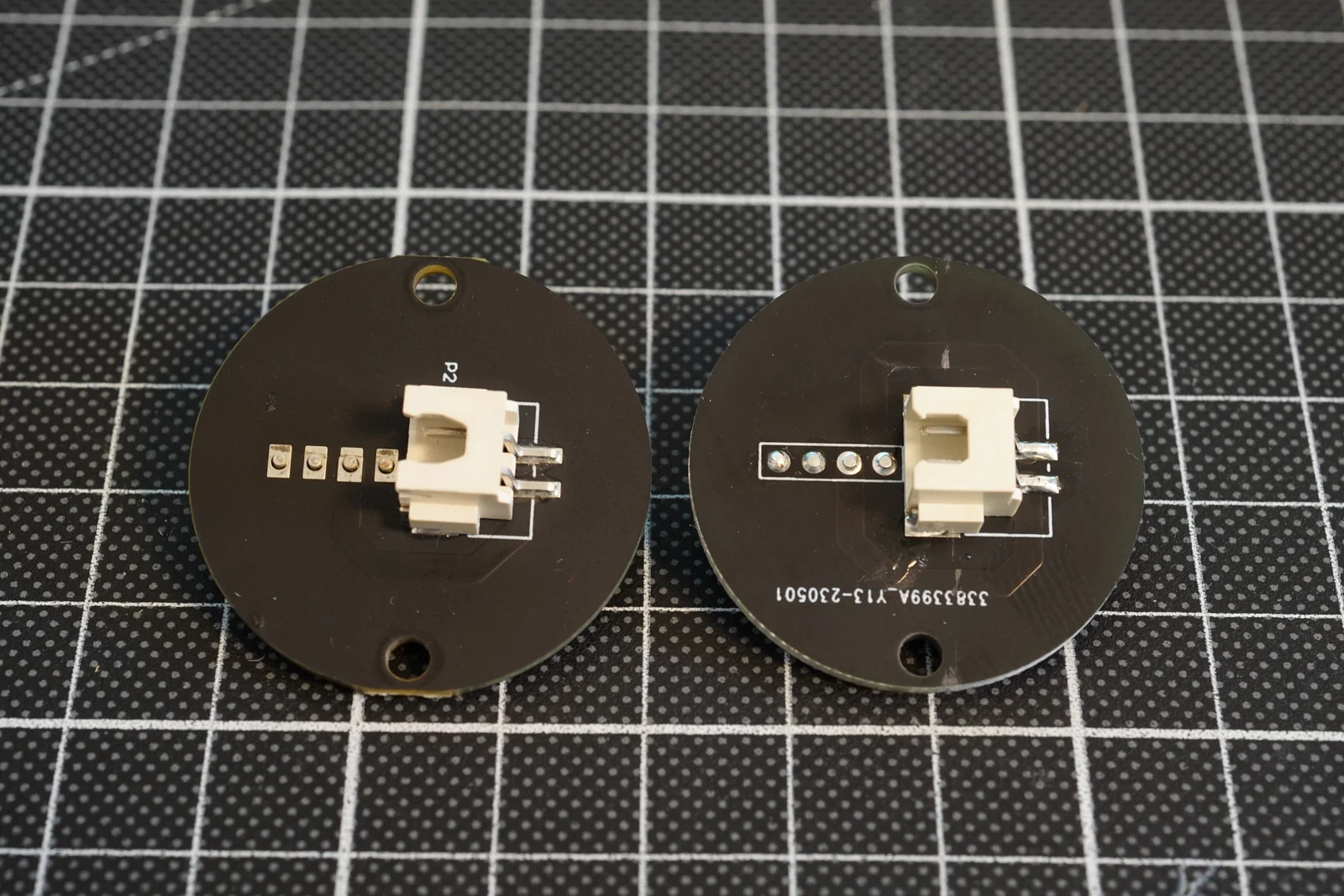

Lưu ý: một số QR aftermarket sẽ cần chiều cao pin khác nhau tùy khoảng cách bề mặt bên trong (ví dụ 5.0 mm). Trước khi hàn cố định, hãy kiểm tra xem spring pins còn “độ nhún” một chút khi đã gắn QR, bằng cách ấn nhẹ từ bên ngoài. Ngoài ra, bạn có thể phải dũa bớt mối hàn của spring pin nằm bên dưới đầu nối JST một chút để đầu JST ngồi đúng và sát trên cả 4 mối hàn.
