Smart Orbiter v3.0 cho Ender 7

Mô tả:

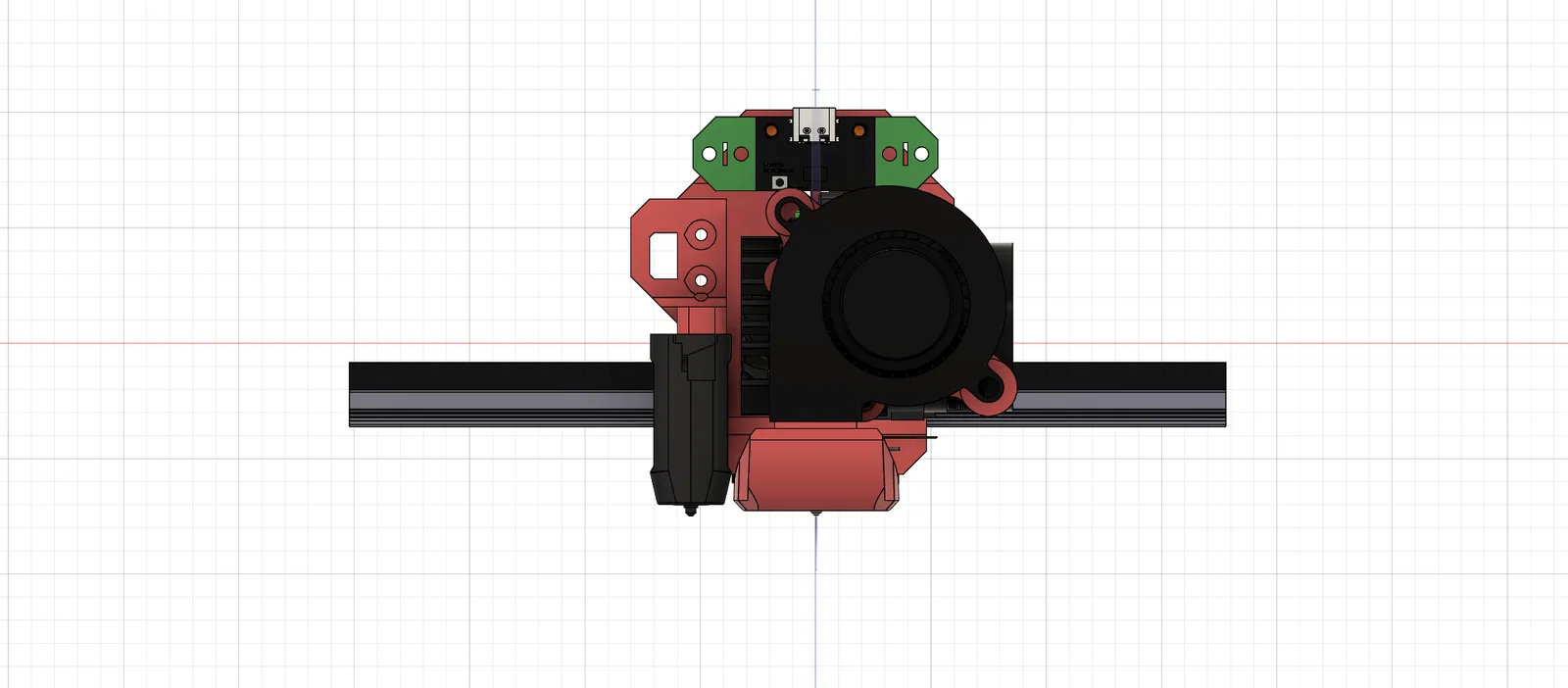

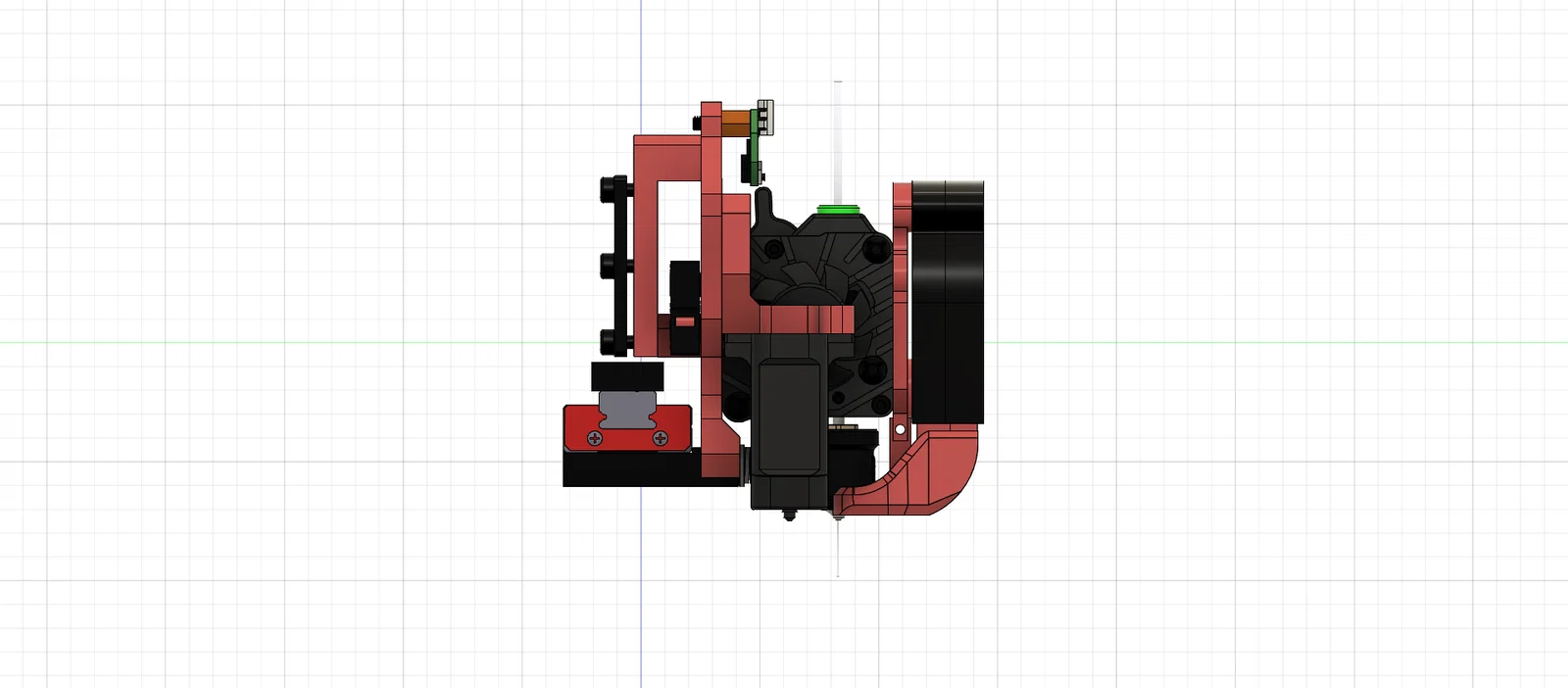

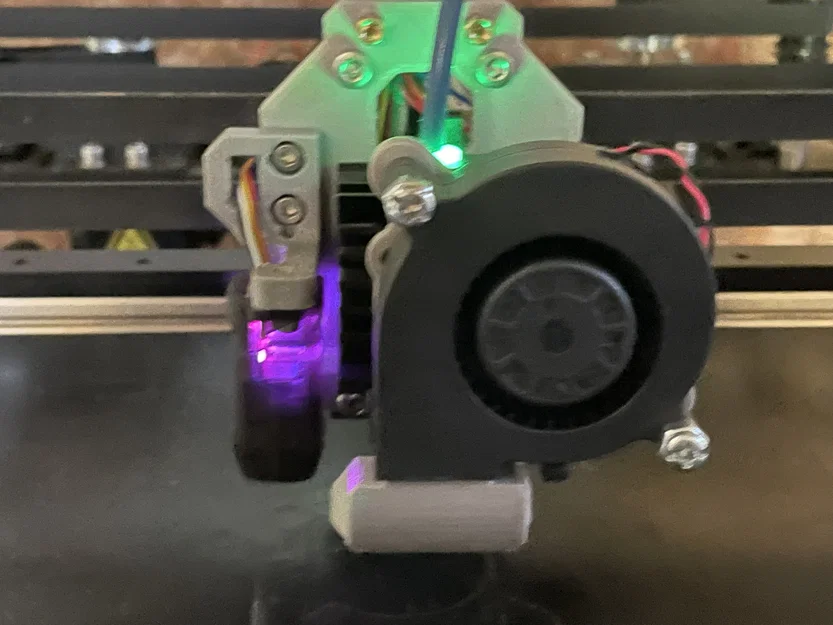

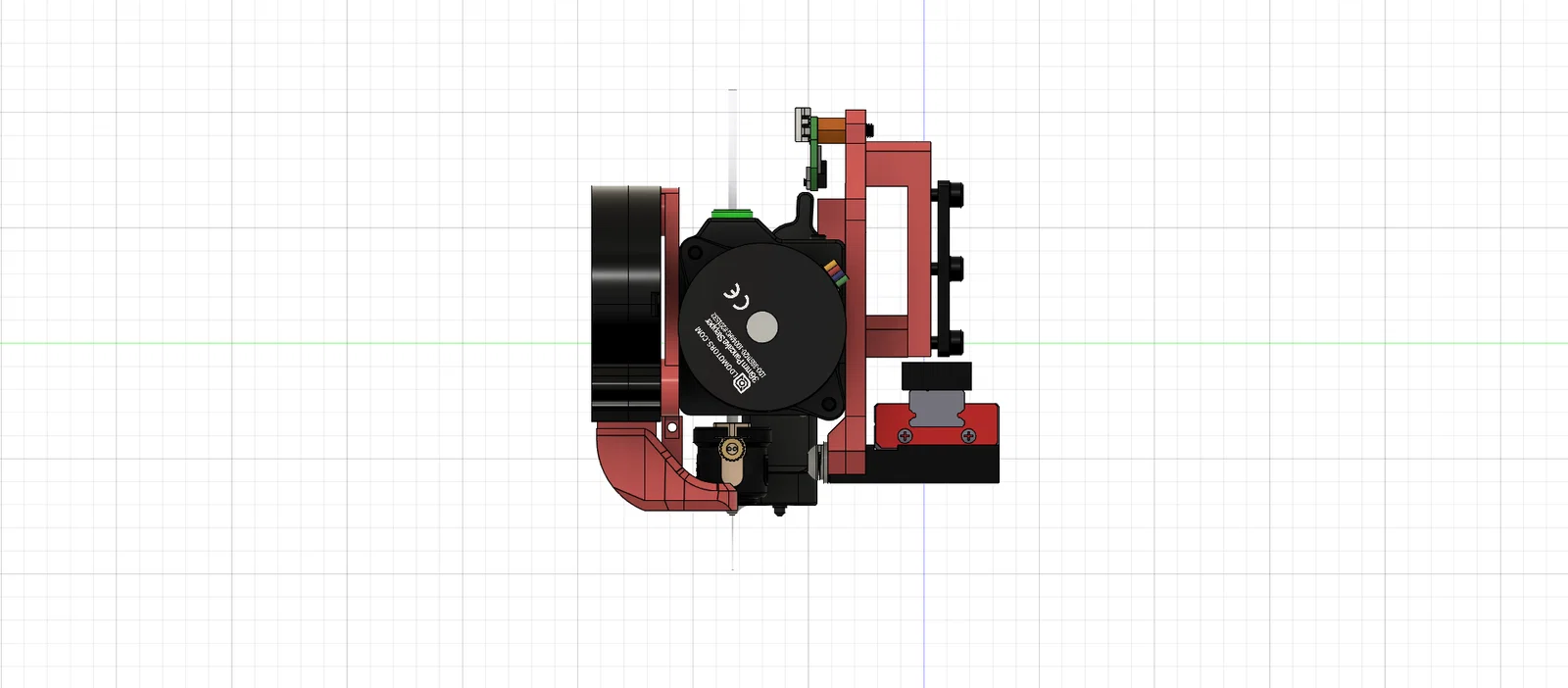

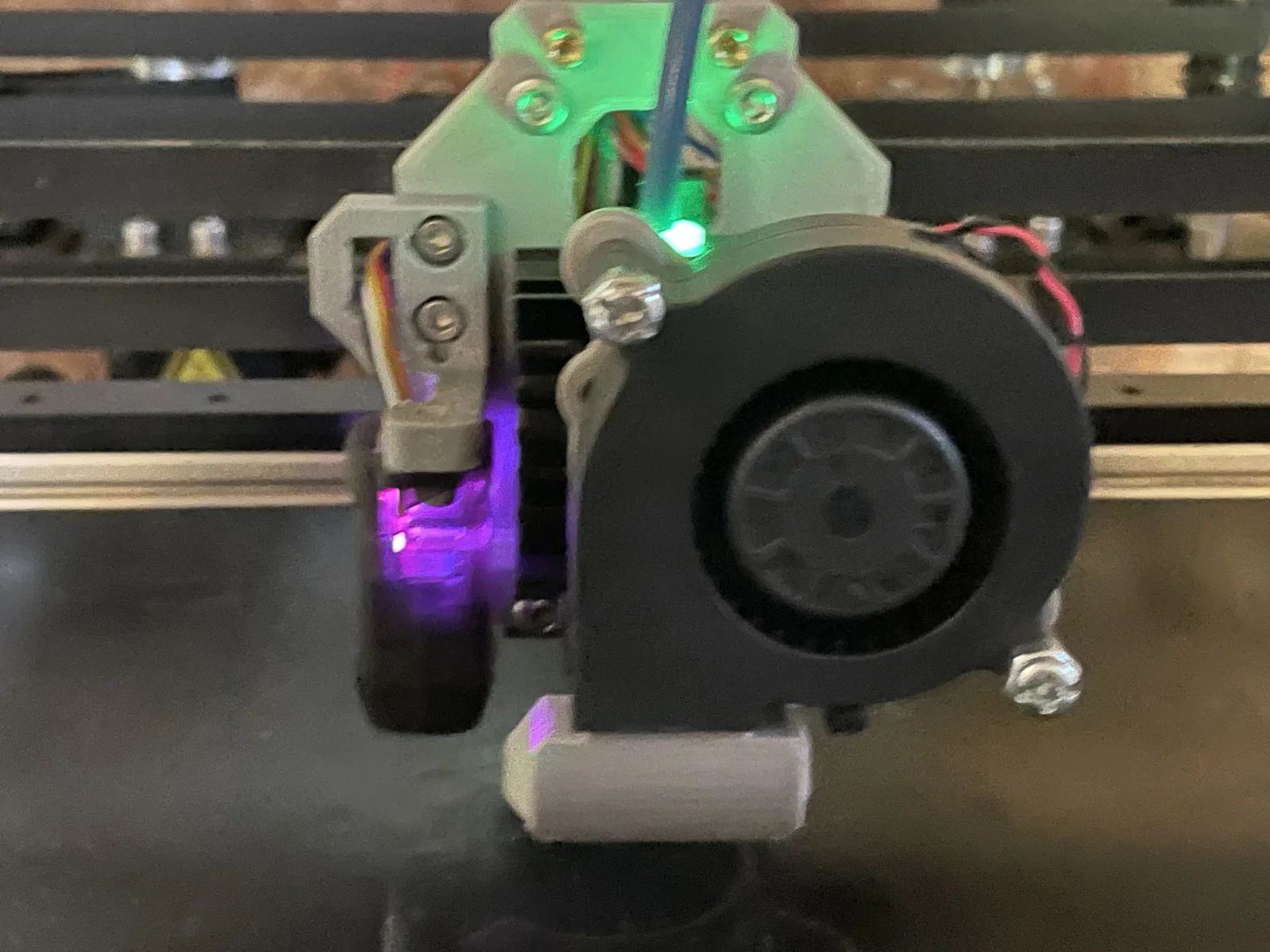

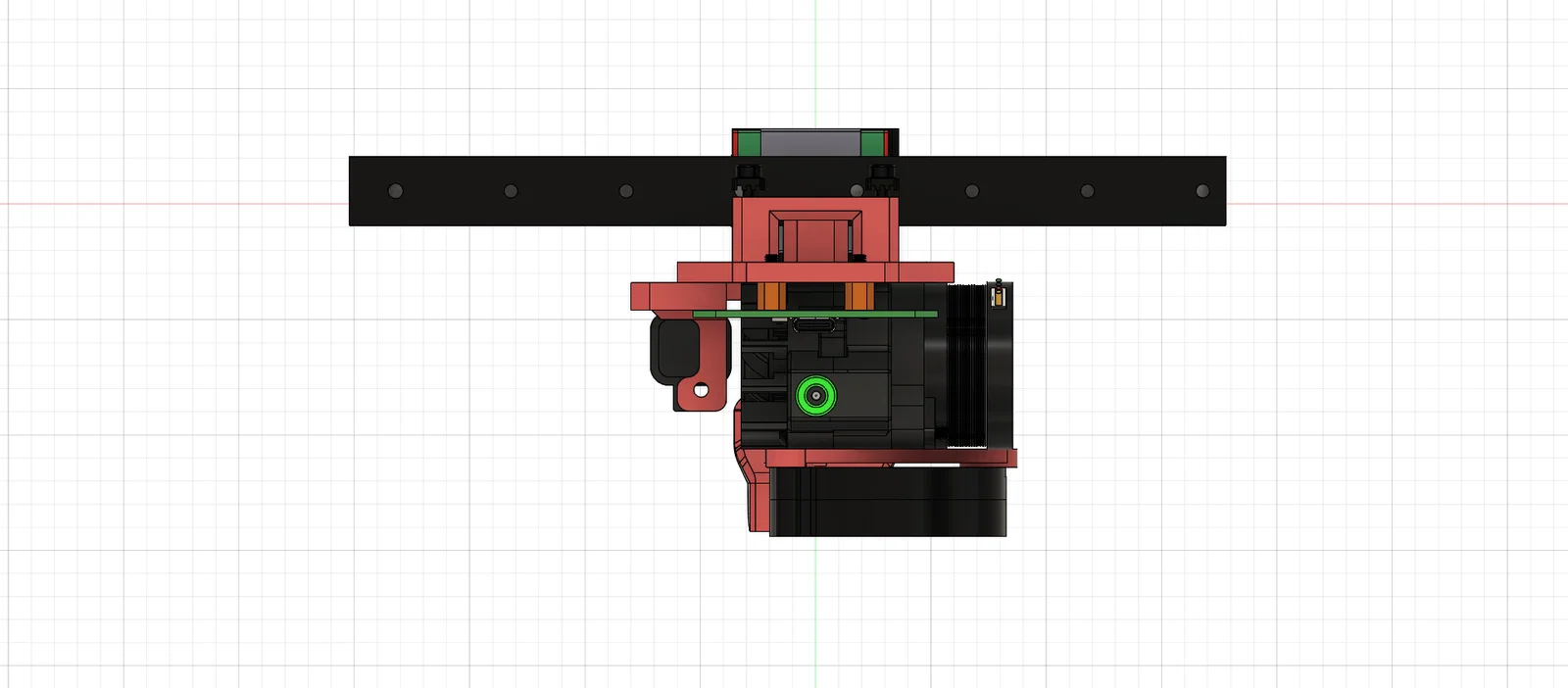

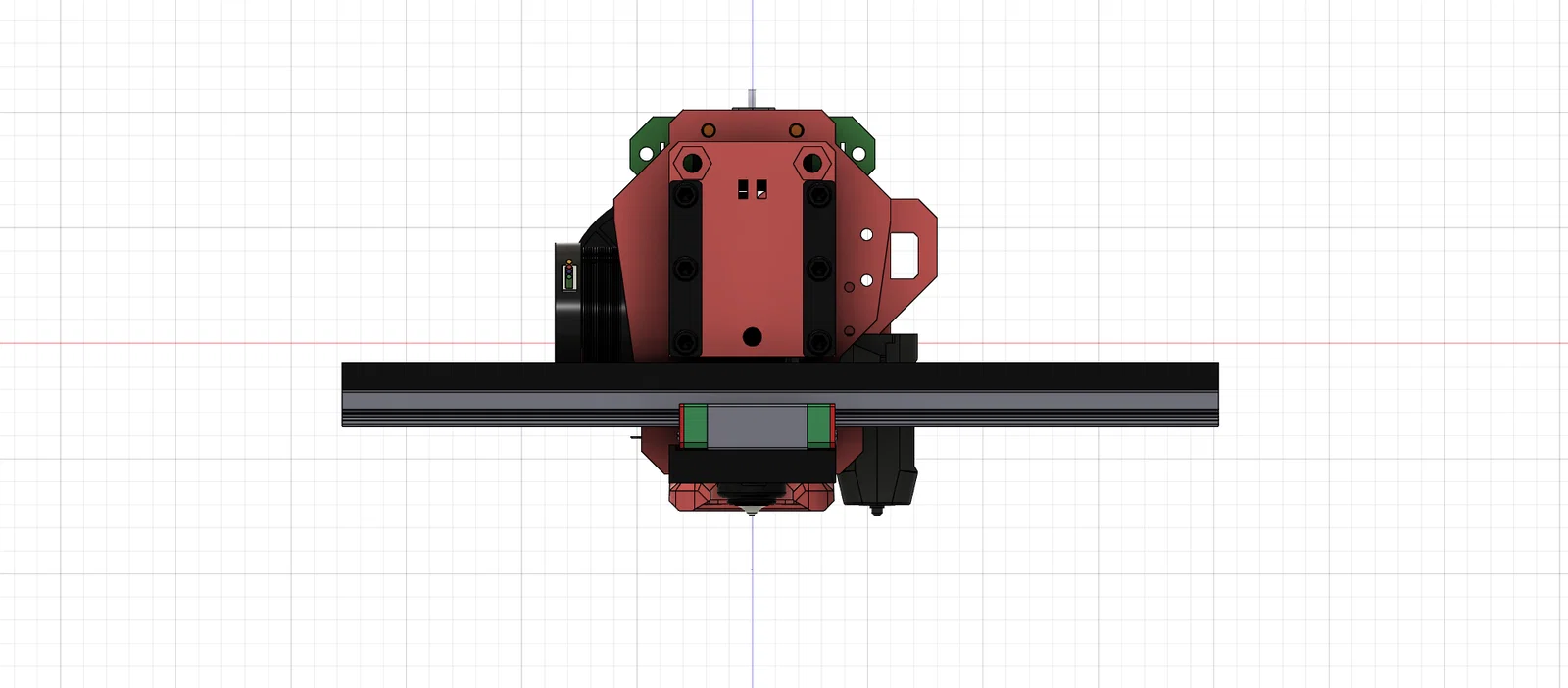

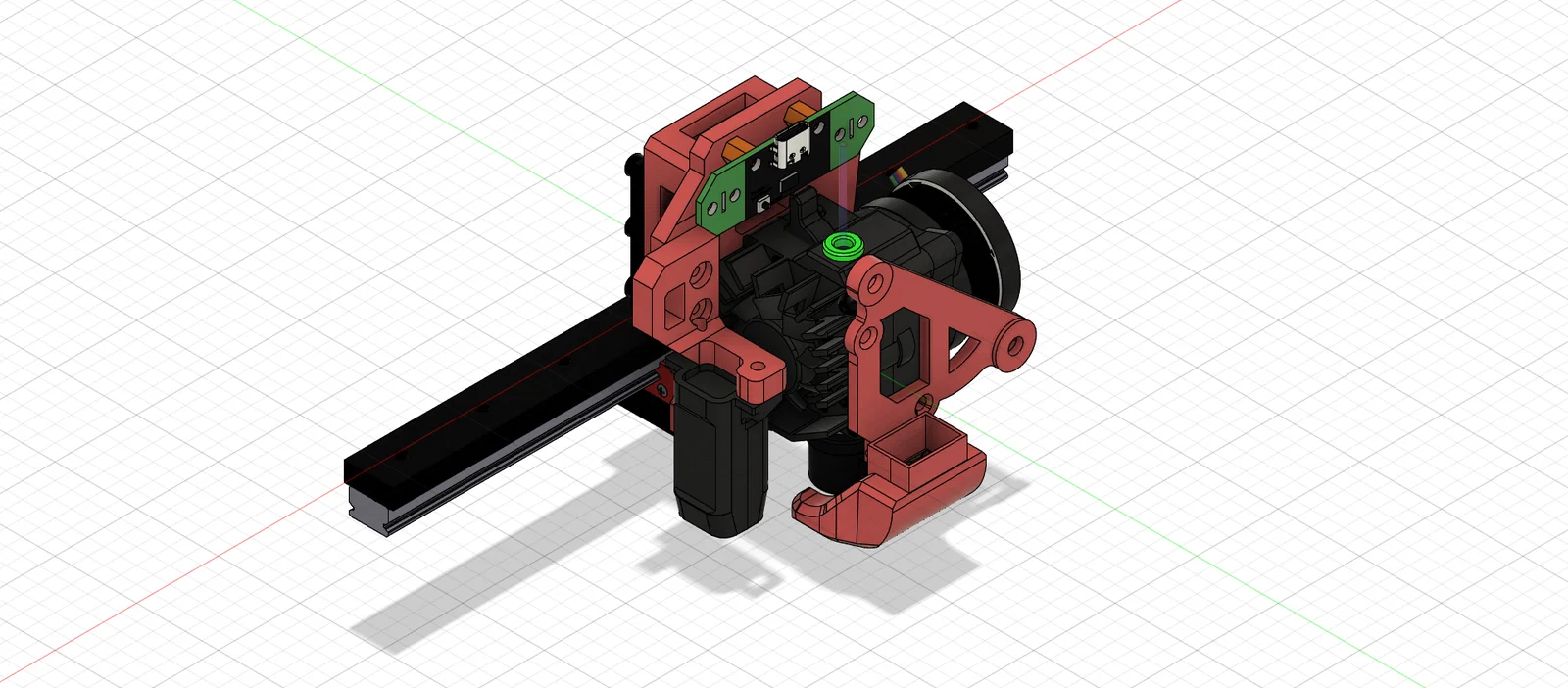

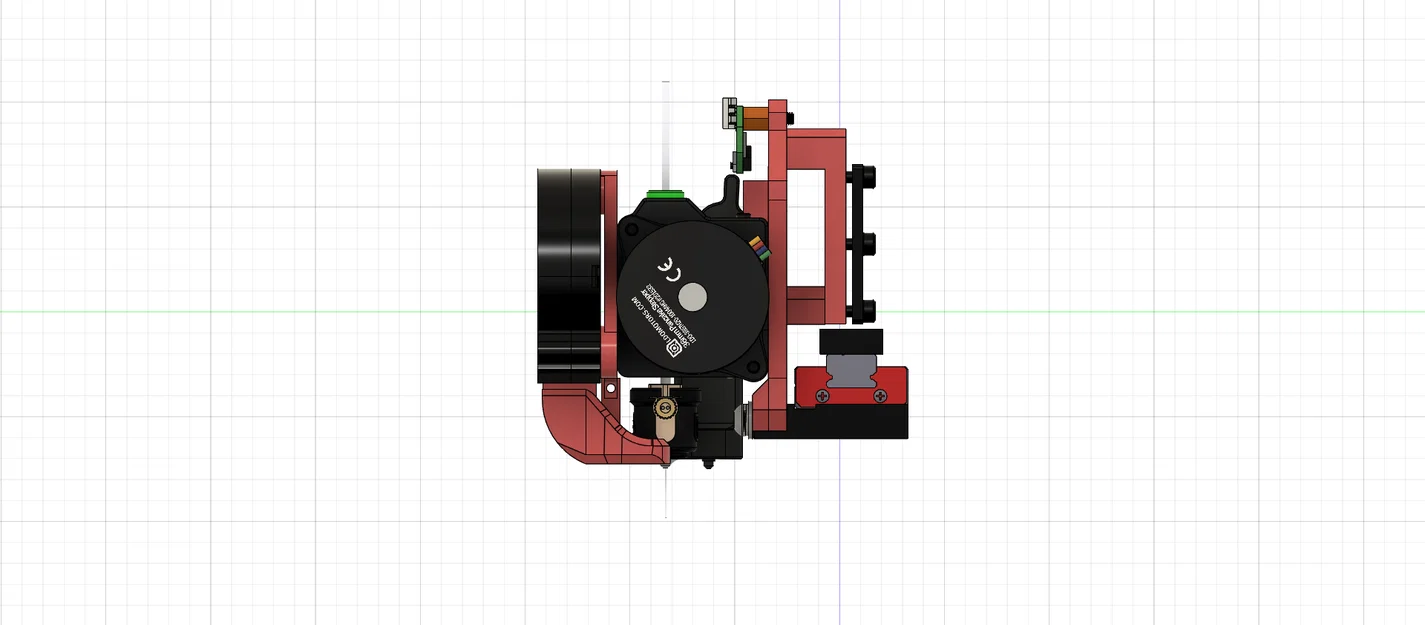

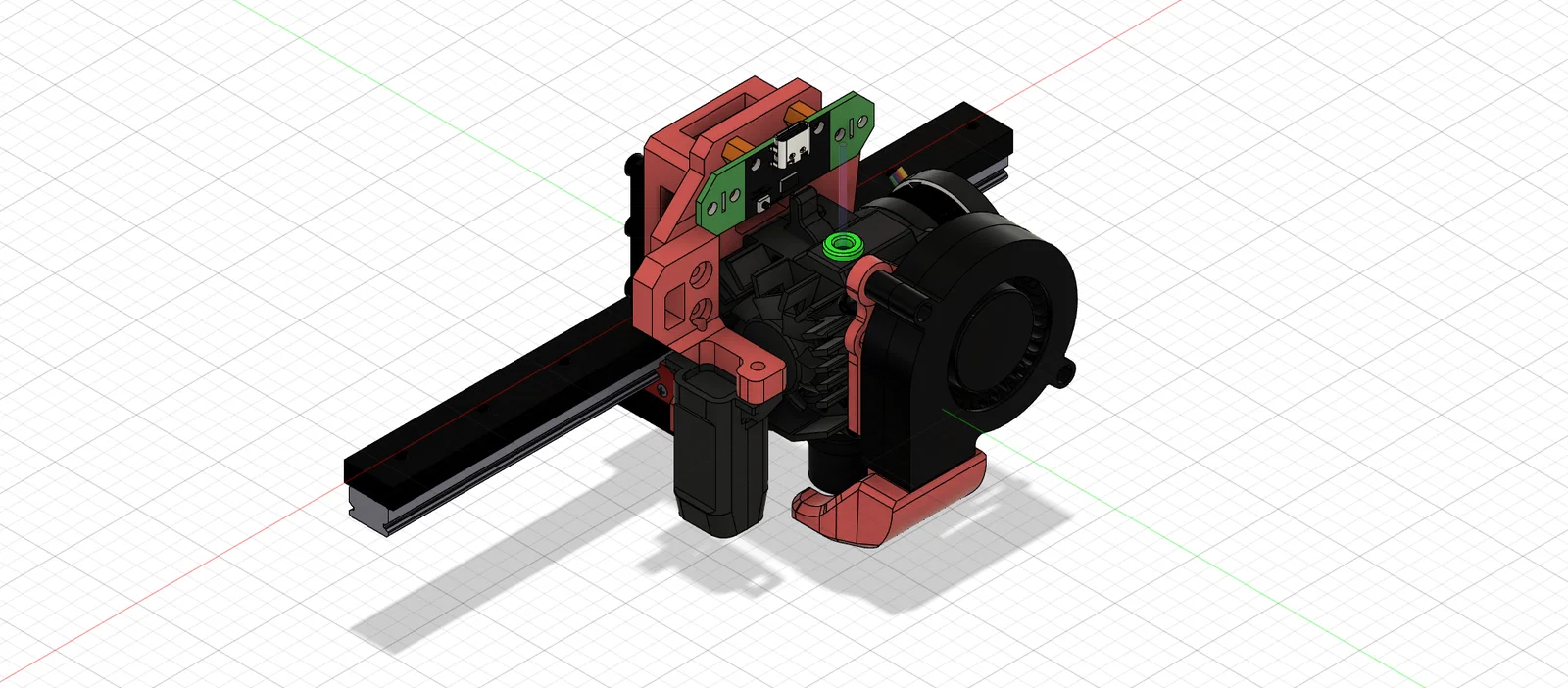

Xin chào anh em đam mê 3D printing. Mình xin giới thiệu adapter extruder Smart Orbiter v3.0 được thiết kế riêng cho Creality Ender 7. Mình gặp bài toán khá căng là phải tối ưu không gian theo trục Y, thu gọn kích thước cụm carriage để giảm tối đa việc mất diện tích in. Ngoài ra mình cũng thêm ngàm gắn cho thiết bị Input Shaper dạng portable. Adapter này không chỉ gọn gàng mà còn rất thực dụng, giúp nâng cấp khả năng vận hành cho máy in 3D của mình.

Smart Orbiter v3.0 – ORBITER PROJECTS

Cập nhật:

• 01/01/24: Sửa lỗi và chỉnh lại tolerances
• 13/02/24: Tăng độ cứng, thêm điểm neo mới, chỉnh lại tolerances

Phụ kiện:

Hướng dẫn in:

Vật liệu khuyến nghị: Mình đề xuất dùng PETG hoặc vật liệu cứng hơn để đảm bảo độ bền và hiệu năng tối ưu.

Thông số in:

• Layer Height: 0.2 mm
• Infill: Mình chọn 100% solid infill để đảm bảo độ cứng cho adapter.

Tolerances:

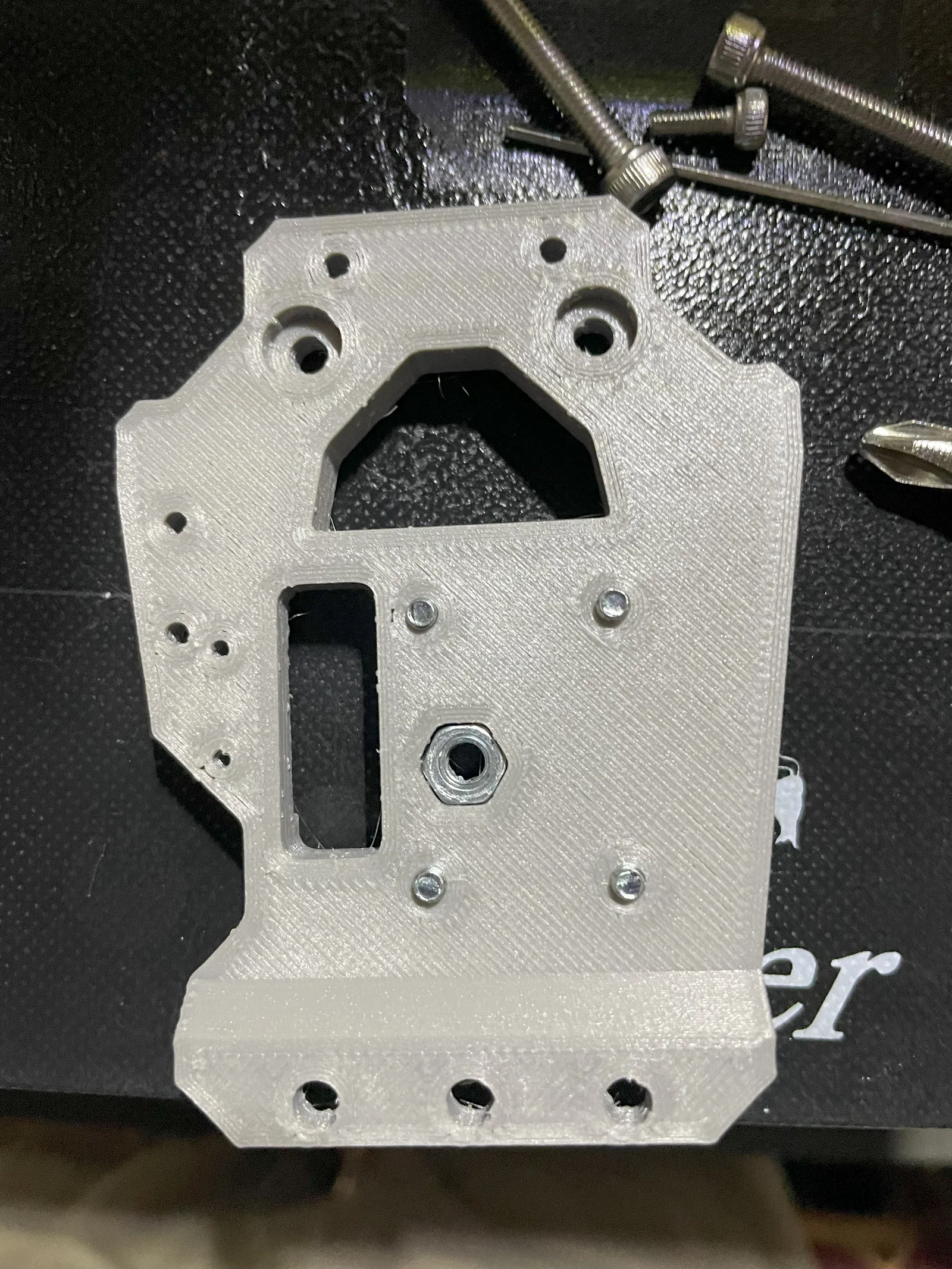

Cực kỳ quan trọng là phải kiểm tra tolerances trong lúc in để đảm bảo fit chuẩn cho các vít neo. Nhớ đảm bảo các lỗ in ra rõ nét và vít vào vừa khít để adapter được ổn định.

Phần cứng cần chuẩn bị:

• 4x vít M4 L20mm
• 4x ê-cu M4
• 6x vít M3 L8mm
• 2x trụ (standoff) M3 L5mm lục giác male-to-female (cho input shape)
• Vít endstop zin
• Ngàm/mount linear rail zin

**Lắp ráp:**

Nhóm Ender-7

https://www.facebook.com/groups/1030116884743192/

Cảm ơn
