Thước vẽ đồ thị Bode cho hệ thống PT2 (dành cho kỹ sư)

Thước vẽ Bode cho phần tử PT2 (Amplitudenverlauf)

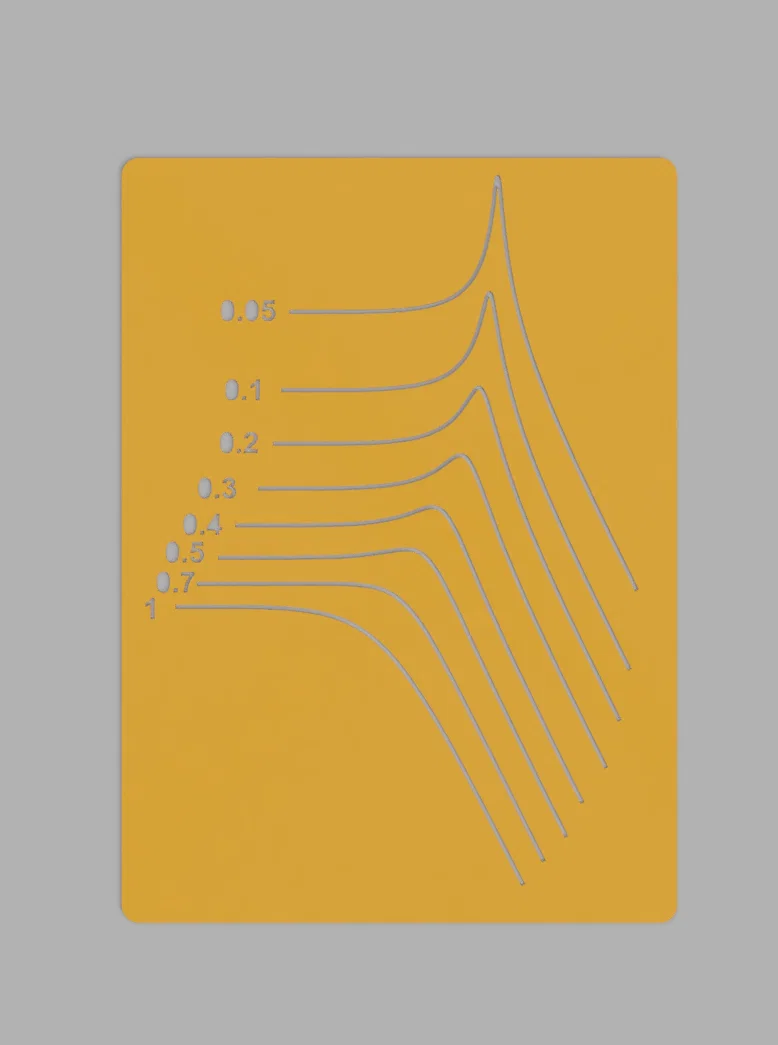

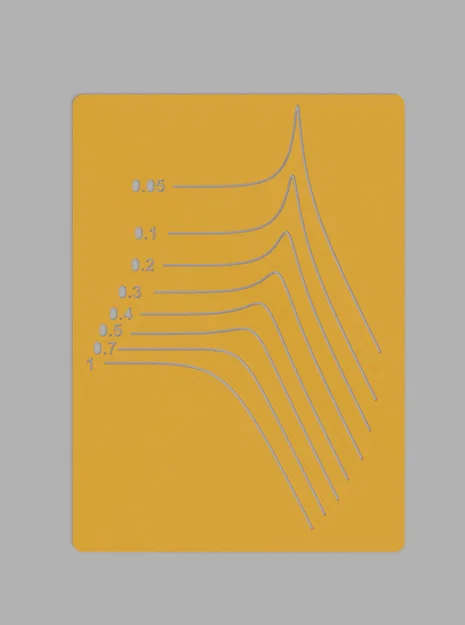

Trong lĩnh vực kỹ thuật điều khiển và lý thuyết hệ thống, việc vẽ đồ thị đáp ứng tần số (Bode diagram) của một phần tử PT2 (hệ thống bậc hai) thường mất khá nhiều thời gian nếu phải thực hiện thủ công trên giấy. Mẫu 3D này chính là một giải pháp tiện lợi, đóng vai trò như một bộ khuôn mẫu (template) giúp các kỹ sư, sinh viên ngành điện hoặc tự động hóa vẽ lại biên độ đáp ứng của hệ thống một cách nhanh chóng và chính xác. Với kích thước tiêu chuẩn 1LE = 40mm, thước vẽ này bao gồm nhiều đường cong tương ứng với các hệ số tắt dần (D-values) khác nhau từ 0.05 đến 1.

Việc sử dụng công cụ này giúp bạn trực quan hóa sự thay đổi của đỉnh cộng hưởng dựa trên hệ số giảm chấn D. Khi bạn cần phác thảo nhanh trên giấy hoặc bảng trắng trong quá trình học tập và nghiên cứu, chỉ cần đặt thước lên mặt phẳng và đi theo đường rãnh được cắt sẵn. Đây là trợ thủ đắc lực giúp bài tập môn học hoặc các bản vẽ kỹ thuật trở nên chuyên nghiệp và đồng bộ hơn. Thay vì phải tính toán và vẽ từng điểm dữ liệu, bạn có ngay đường cong hoàn hảo với độ chính xác cao chỉ trong vài giây.

Các tính năng và lưu ý khi in 3D mẫu thước Bode:

• Thiết kế tối ưu cho kỹ sư: Cung cấp đầy đủ các đường cong cho hệ số D: 0.05, 0.1, 0.2, 0.3, 0.4, 0.5, 0.7 và 1.
• Kích thước chuẩn: Tỉ lệ 1LE tương ứng 40mm, giúp bạn dễ dàng đối chiếu với các đồ thị tiêu chuẩn trong tài liệu kỹ thuật.
• Chất liệu khuyên dùng: Nên sử dụng nhựa PLA hoặc PETG để đảm bảo độ cứng cáp và bề mặt phẳng, tránh bị cong vênh ảnh hưởng đến nét vẽ.
• Lưu ý khi in: Để đảm bảo rãnh vẽ sắc nét, bạn nên chọn layer height từ 0.16mm đến 0.2mm. Hãy in với tốc độ trung bình và đảm bảo bàn in được san phẳng hoàn hảo để lớp nhựa đầu tiên bám dính tốt.
• Độ bền: Mẫu có độ dày vừa phải, không nên in quá mỏng để tránh gãy rãnh khi sử dụng làm khuôn vẽ nhiều lần.

Sở hữu ngay mẫu thước vẽ 3D này để hỗ trợ công việc tính toán hệ thống điều khiển của bạn trở nên đơn giản và hiệu quả hơn bao giờ hết.
