Nâng cấp làm mát hotend Sunlu T3 + adapter direct drive

Bản nâng cấp này giúp bạn cải thiện bridging và khả năng làm mát khi chạy fast mode trên máy in 3D Sunlu T3.

Printing:

Mình khuyên dùng PETG vì dễ in và chịu nhiệt ổn, phù hợp cho trường hợp này. Mẫu mình test thì in bằng PLA và chưa gặp vấn đề gì, nhưng về lâu dài thì mình vẫn không chọn dùng PLA.

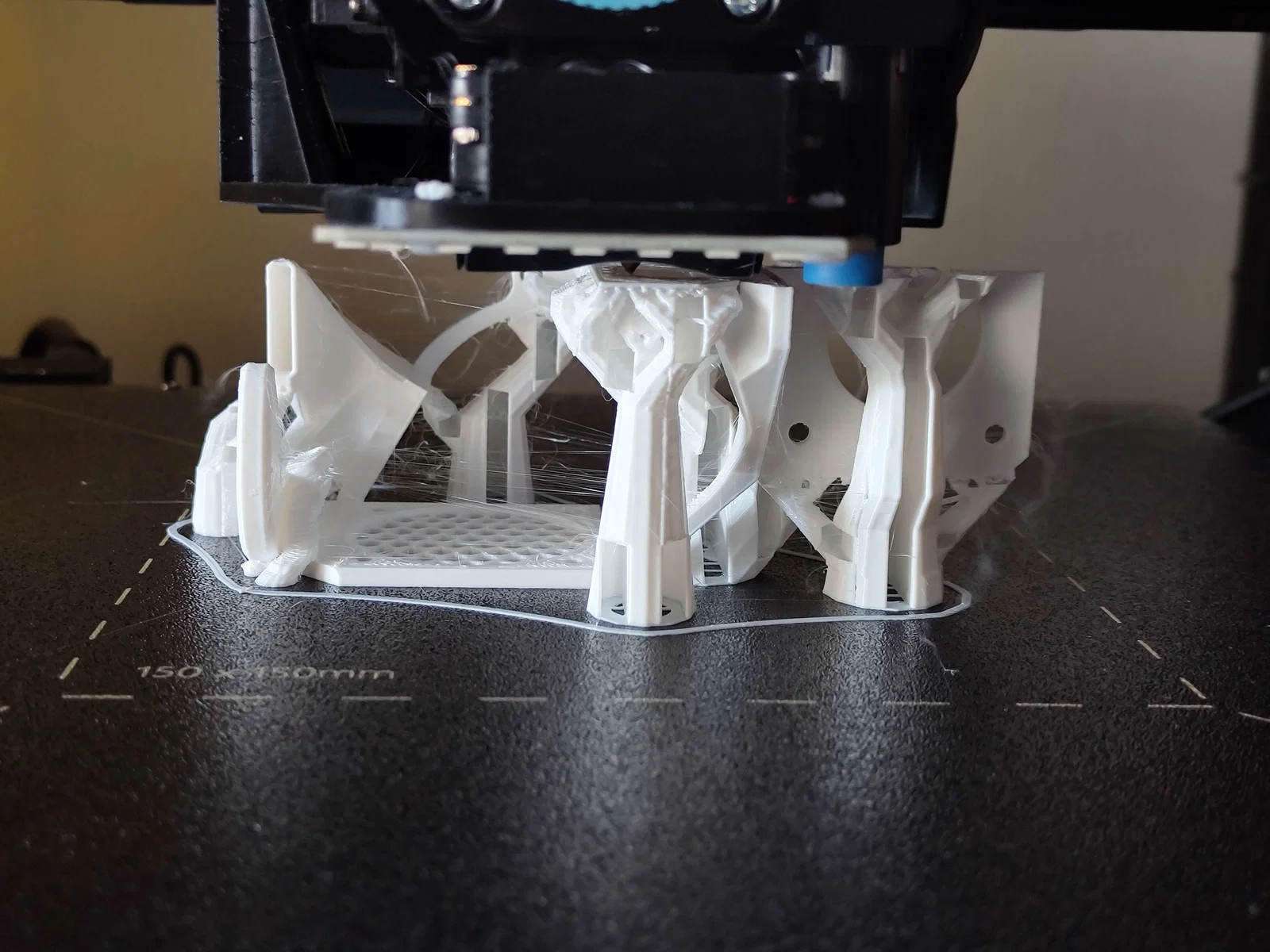

Mình đã in với 100% infill, tốc độ bình thường và 250 / 85 độ (nozzle/bed). Phần supports hơi khoai hơn vì mình bị vướng một lỗi nhỏ với supports tiêu chuẩn: nó in xuyên qua phần mesh của quạt heatsink 4010. Chắc chắn là do setting, nhưng dù sao mình vẫn khuyên dùng tree supports cho bản in này.

Upgrades:

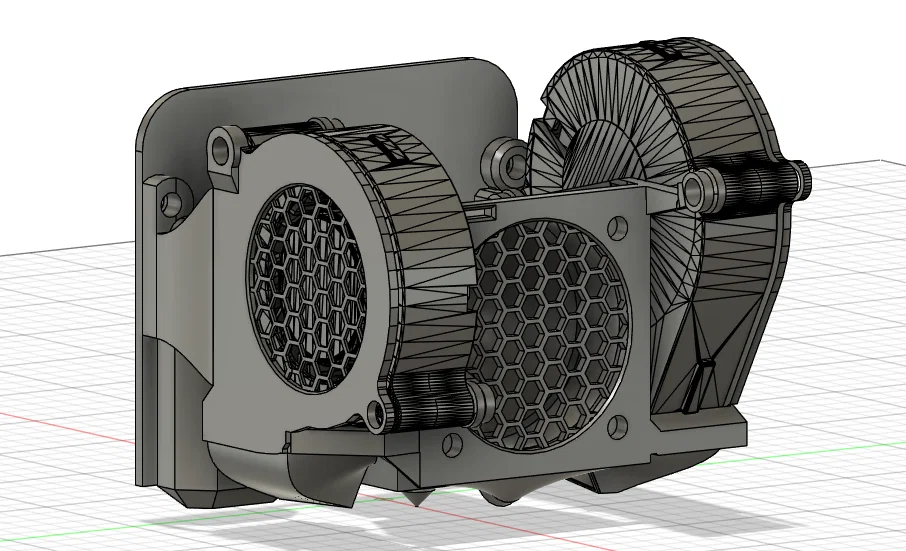

Rõ ràng là mát hơn nhiều, vì 2 quạt 5015 cho lực gió mạnh hơn đáng kể so với 1 quạt 4010, mà theo mình thì quạt 4010 còn có hướng thổi không tối ưu nữa.

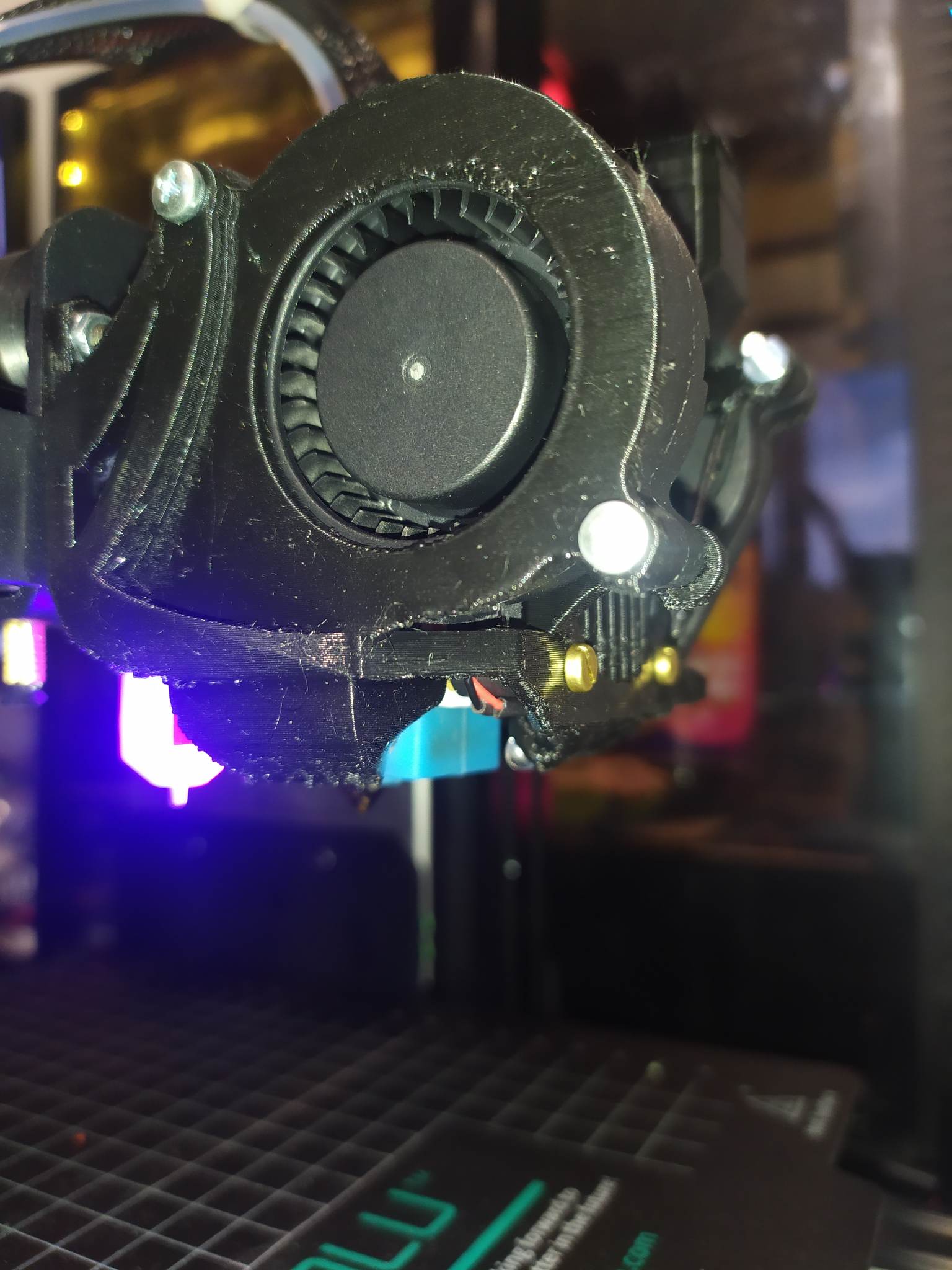

Mình có dời vị trí đèn LED zin một chút để hiệu quả hơn và thật sự rọi được vào khu vực đang in. Vẫn chưa hoàn hảo, nhưng tốt hơn đáng kể.

Problems:

Model này không phải hoàn hảo, tối đa chỉ ở mức ổn như một bản prototype. Mình không có nhiều thời gian để làm cho nó chuẩn chỉnh hoàn toàn, nhưng hy vọng nó vẫn đáng để bạn chịu khó chút khi lắp. Hai tấm side pannels nên được cắt tỉa bớt để quạt vừa hơn, và lỗ nozzle cho quạt cũng nên làm lớn hơn. Mấy cái này có thể xử lý bằng một chút nhiệt và thời gian, nhưng không phải ai cũng muốn chỉnh như vậy.

Mounting:

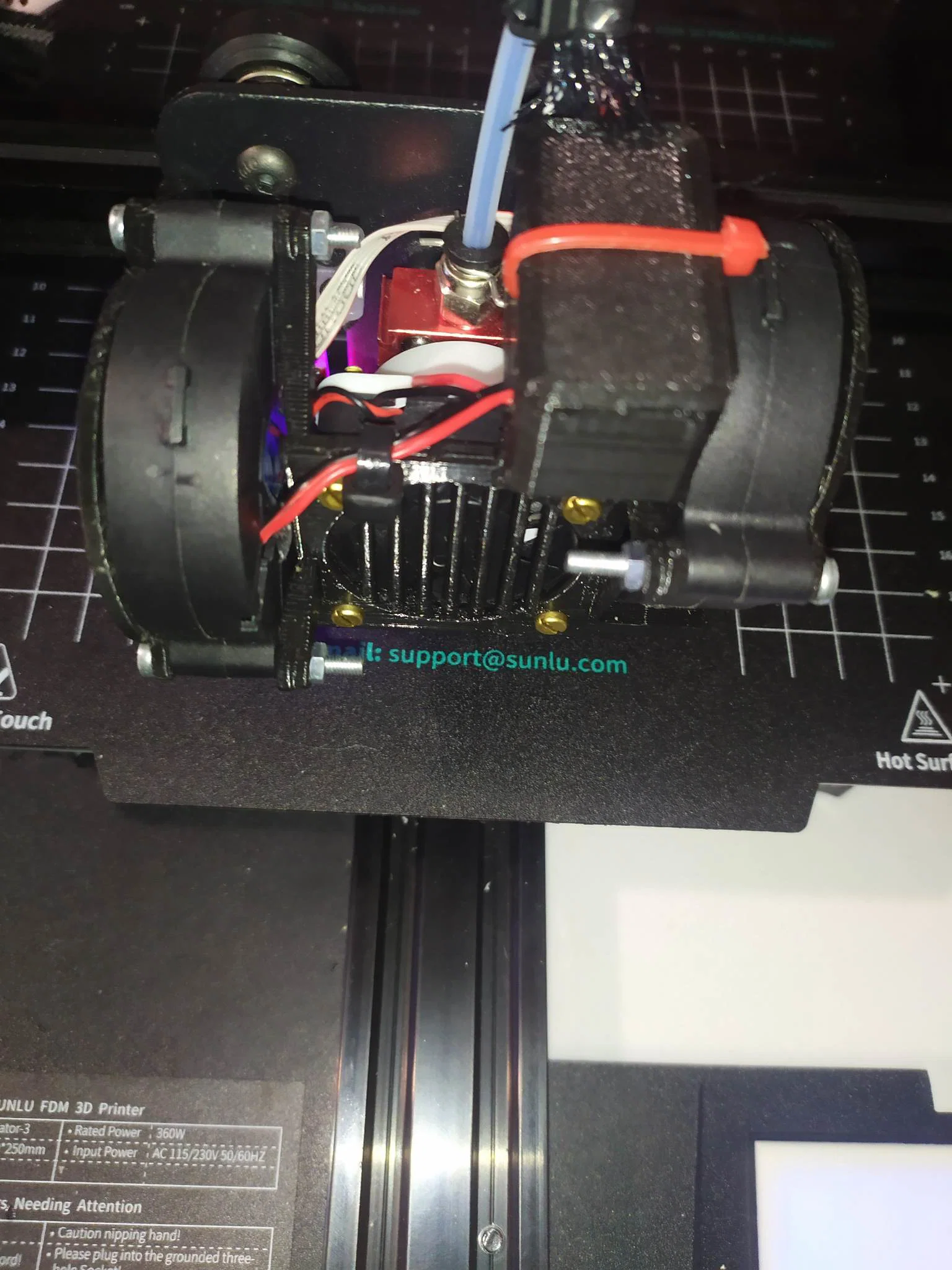

Model dùng đúng các điểm bắt ốc zin của máy, chỉ cần thêm đai ốc M3. Để thay cụm cooler zin: tháo ốc ra và bấm/cắt dây chừa lại một đoạn để còn thao tác. Chỉ bấm/cắt dây của blower fan thôi. Quạt heatsink sẽ được tái sử dụng kèm theo phần đang gắn với nó. Sau đó hàn 2 quạt blower vào đúng cặp dây zin là xong phần điện.

Tiếp theo lắp 2 quạt blower: mình dùng ốc M3x30 nhưng hơi dài. Nên dùng M4 nhưng lắp không được đẹp lắm; mình sẽ thử làm bản nâng cấp sau, khi có thời gian. Với quạt heatsink thì dùng ốc M3x20, và trước đó lắp LED (bạn sẽ cần dùng hơi nóng một chút), chỉ cần ấn vào đúng vị trí. Dẫn dây LED dọc theo cạnh quạt rồi bắt quạt kèm phần vent vào. Khi mọi thứ xong hết thì gắn cả cụm lên bracket bằng ốc zin và đai ốc M3. Bạn sẽ cần kìm để giữ đai ốc, hoặc cái kìm/cutter đi kèm máy in cũng dùng ổn. Vậy là xong, dùng thôi.

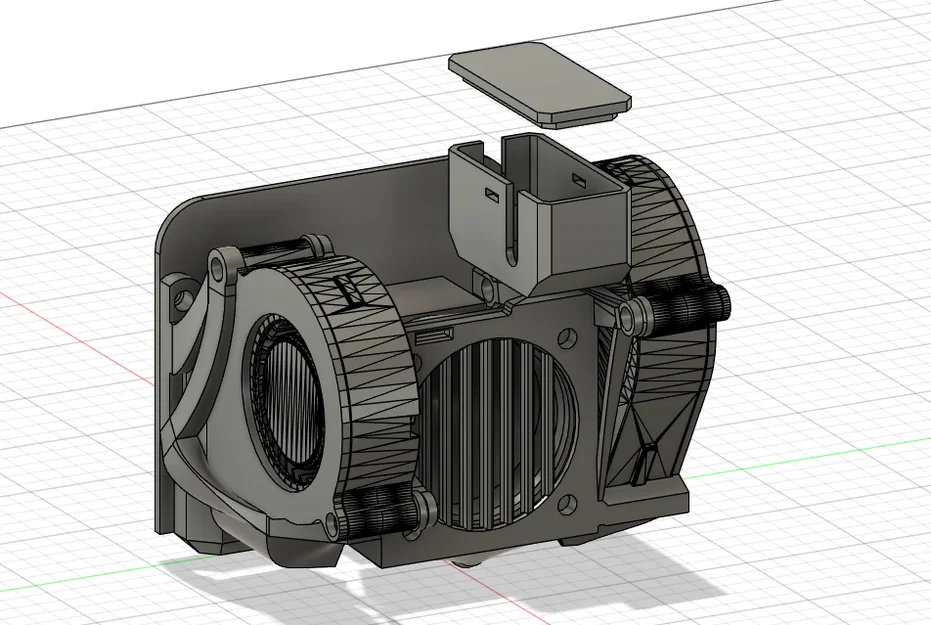

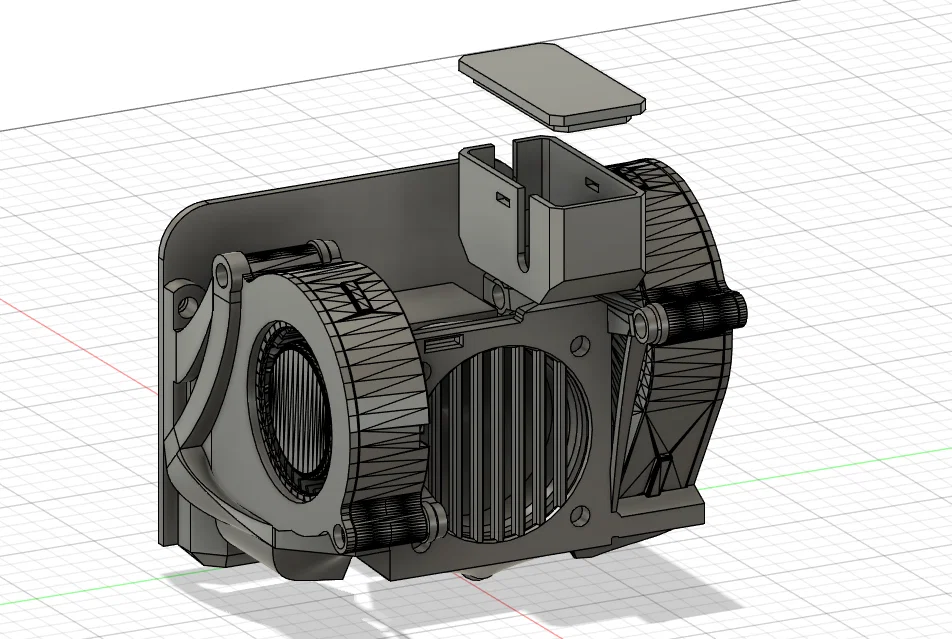

Version 2:

Cải thiện ngoại hình, dễ in hơn, có che/bảo vệ quạt (chỉ vướng chỗ vệ sinh: muốn làm sạch thì phải tháo quạt ra). Bỏ hộp điện vì không cần nếu bạn dùng quạt đúng điện áp; mình phải giữ lại vì quạt của mình là 5V.

Lưu ý: bản này có thể khá khó in.

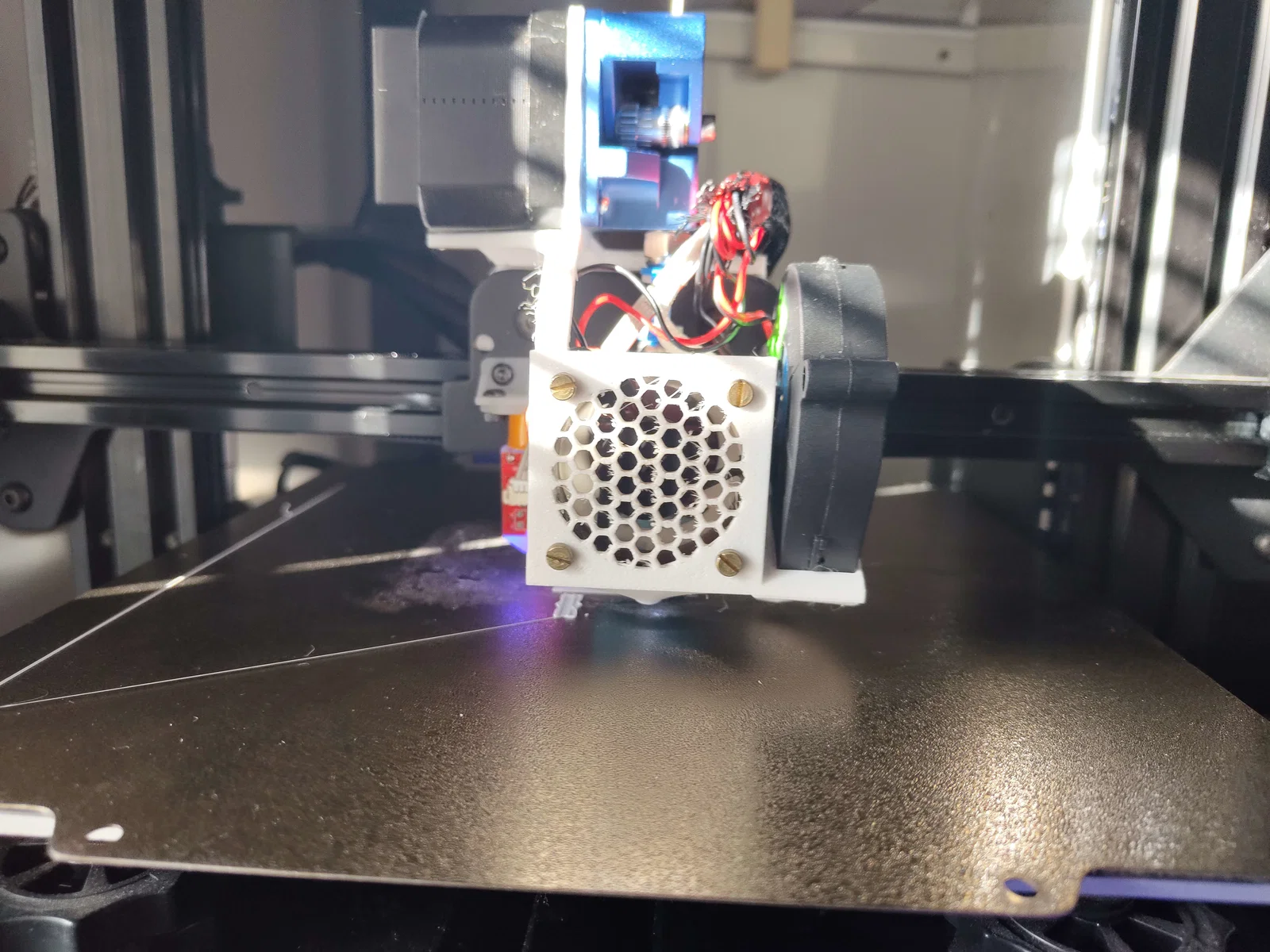

Direct drive:

Dùng extruder tiêu chuẩn. Bắt trực tiếp lên bánh xe (wheels), không cần spacer nhôm.

MODEL BỊ XOẮN KHI TORQUE CAO, MÌNH ĐANG LÀM BẢN CẢI TIẾN CHẮC CHẮN HƠN VÀ MÁT HƠN

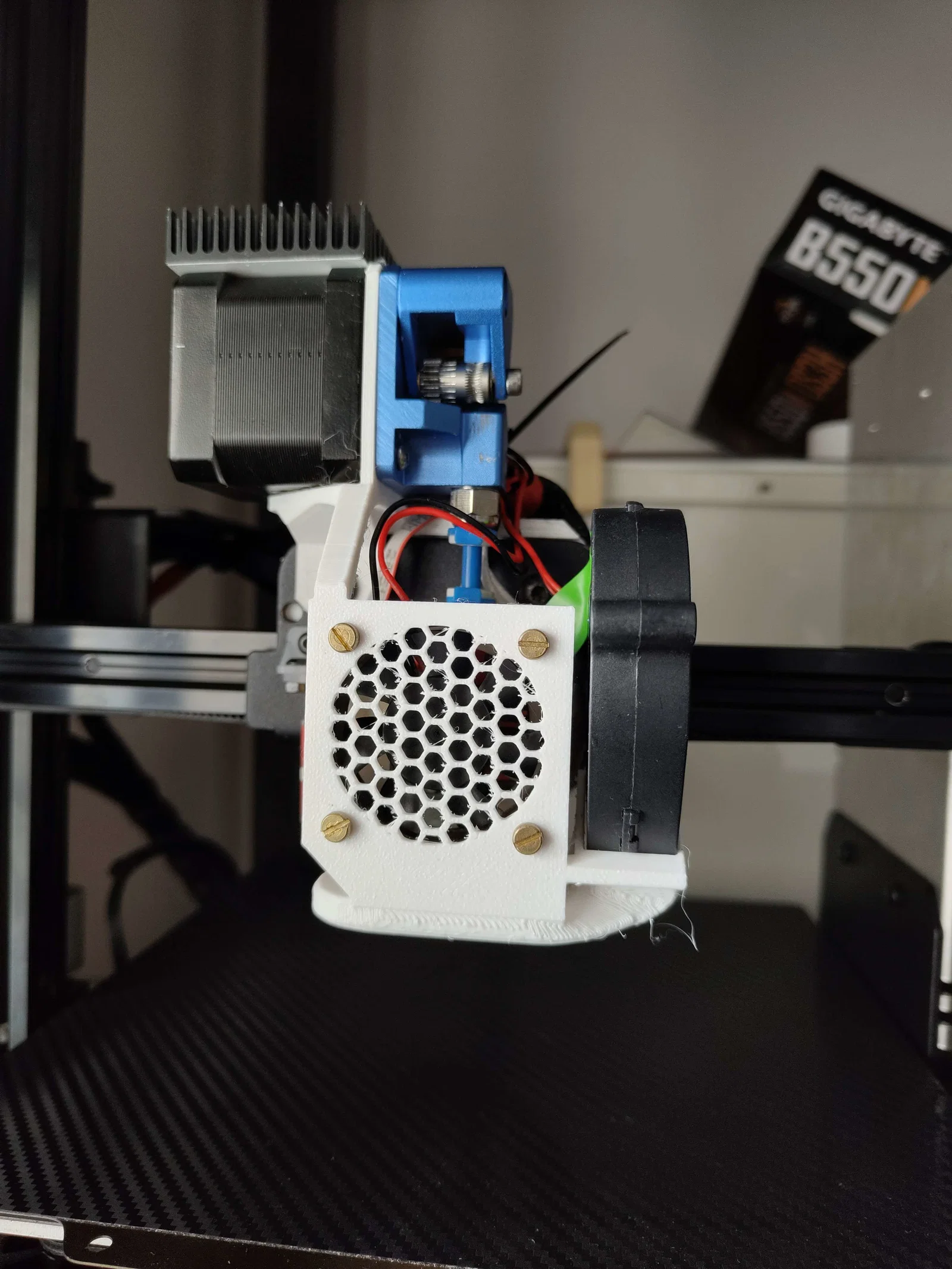

Direct drive v2:

Gia cố ngàm/mount extruder, cải thiện làm mát. Anh em có góp ý gì thì comment giúp. Mình dùng nozzle V6 và nó hơi ngắn hơn nozzle zin. Nghĩa là mình set phần cooling tối ưu theo nhu cầu của mình và chưa test với Z offset của nozzle zin.
