Cable chain (kèm file Fusion360, tùy chỉnh được)

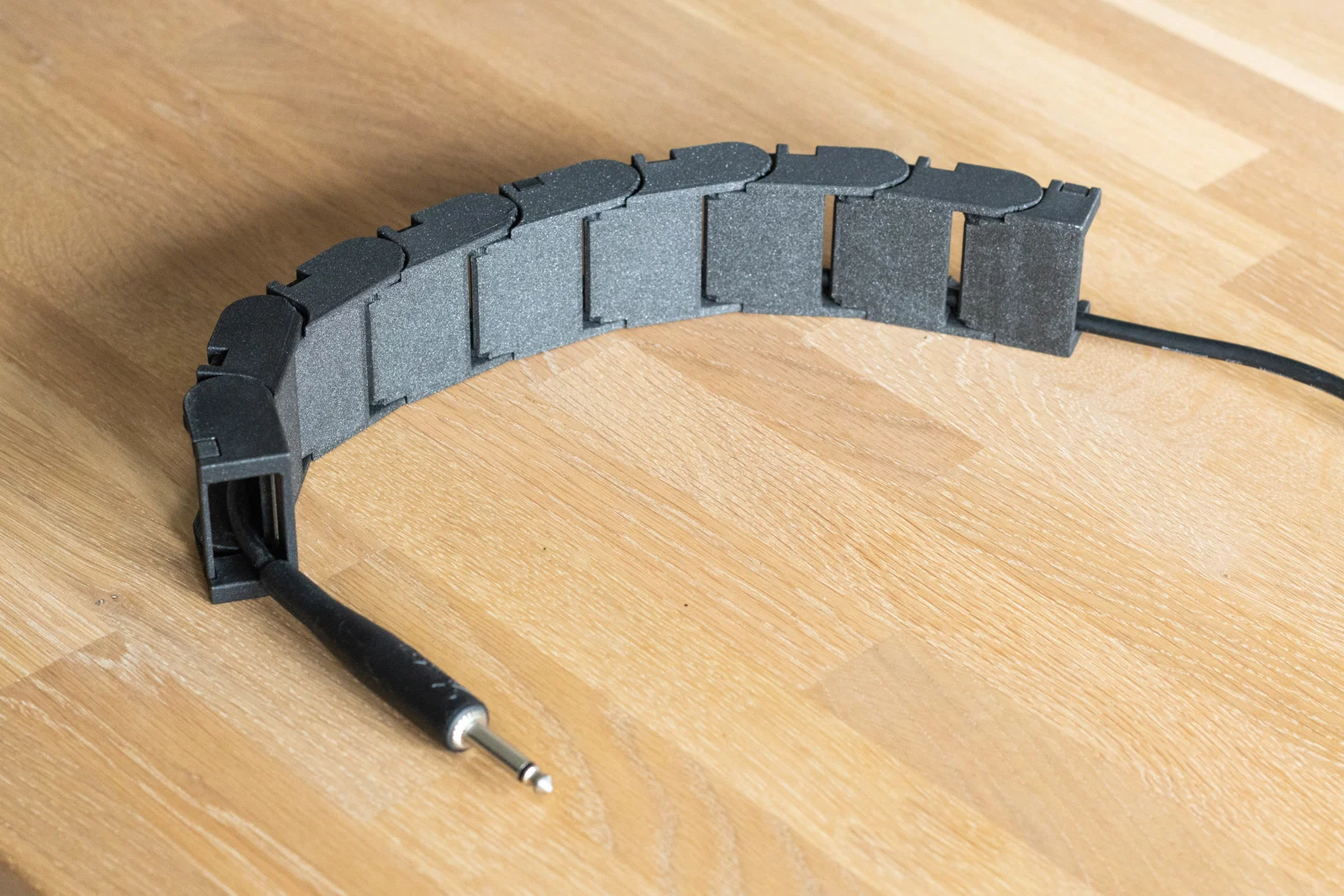

Cable chain để gom gọn đống dây nhợ lộn xộn, nhìn gọn gàng hơn và có chút “industrial”.

Mình có thêm file Fusion 360 để bạn tùy biến cable chain theo ý. Xem mục Customization bên dưới.

Printing instructions

Với các phần khớp nối (linkage) mình khuyên nên in kèm supports, để phần cung cong của mắt xích (link) lên đẹp hơn một chút.

Nhớ canh đúng hướng đặt chi tiết (orientation), đặc biệt cái nắp nhỏ (cover) cần xoay 90 độ.

Quan trọng: Mình thiết kế có chừa clearance khá ổn và in ra gần như hoàn hảo trên BambuLab P1P của mình. Tuy nhiên, phần cover hay bị hơi lỏng một chút. Bạn có thể thử shrink nhẹ phần dài trong slicer để cải thiện. Nhưng với mình thì cũng không quá tệ.

Parts and Assembly instructions

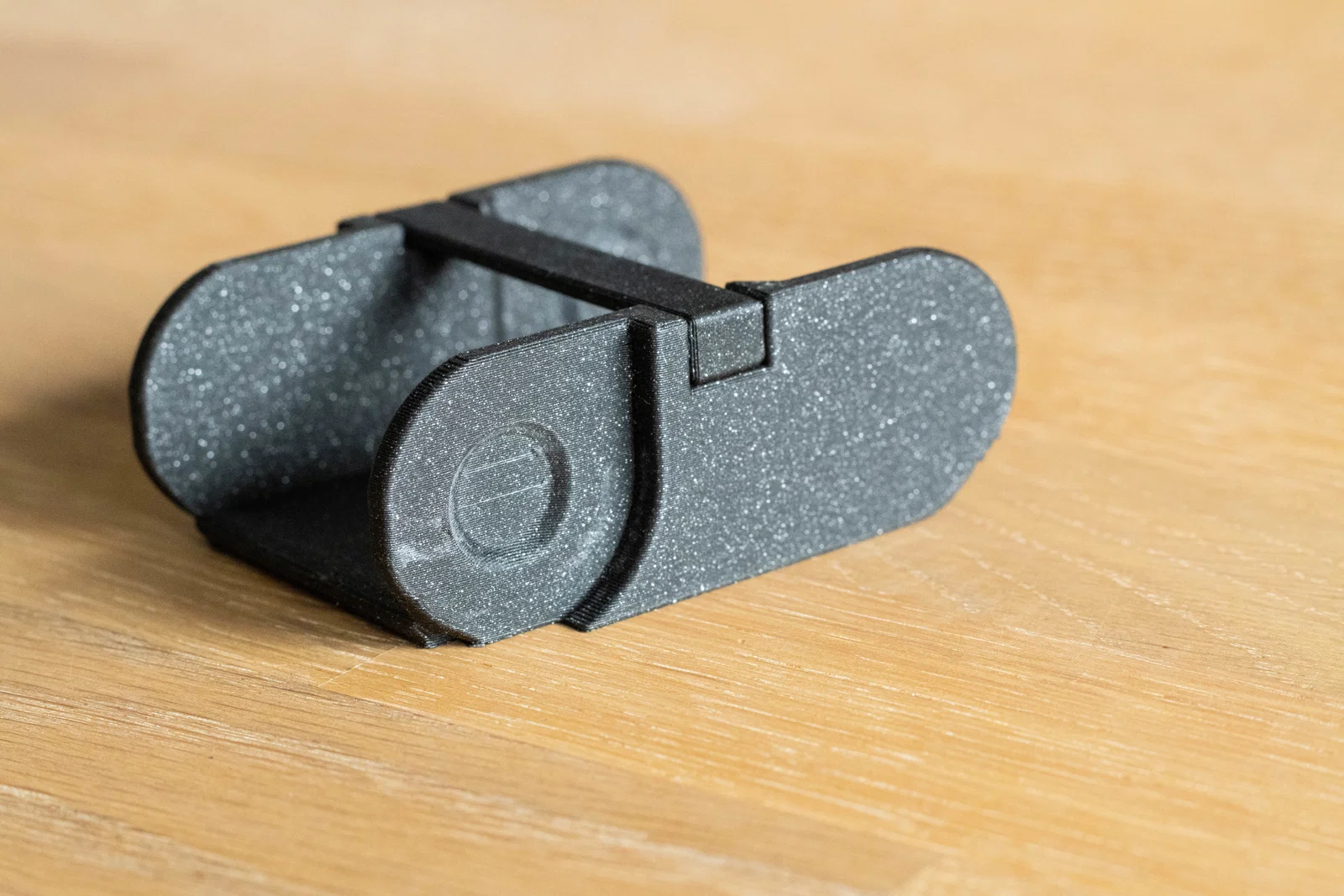

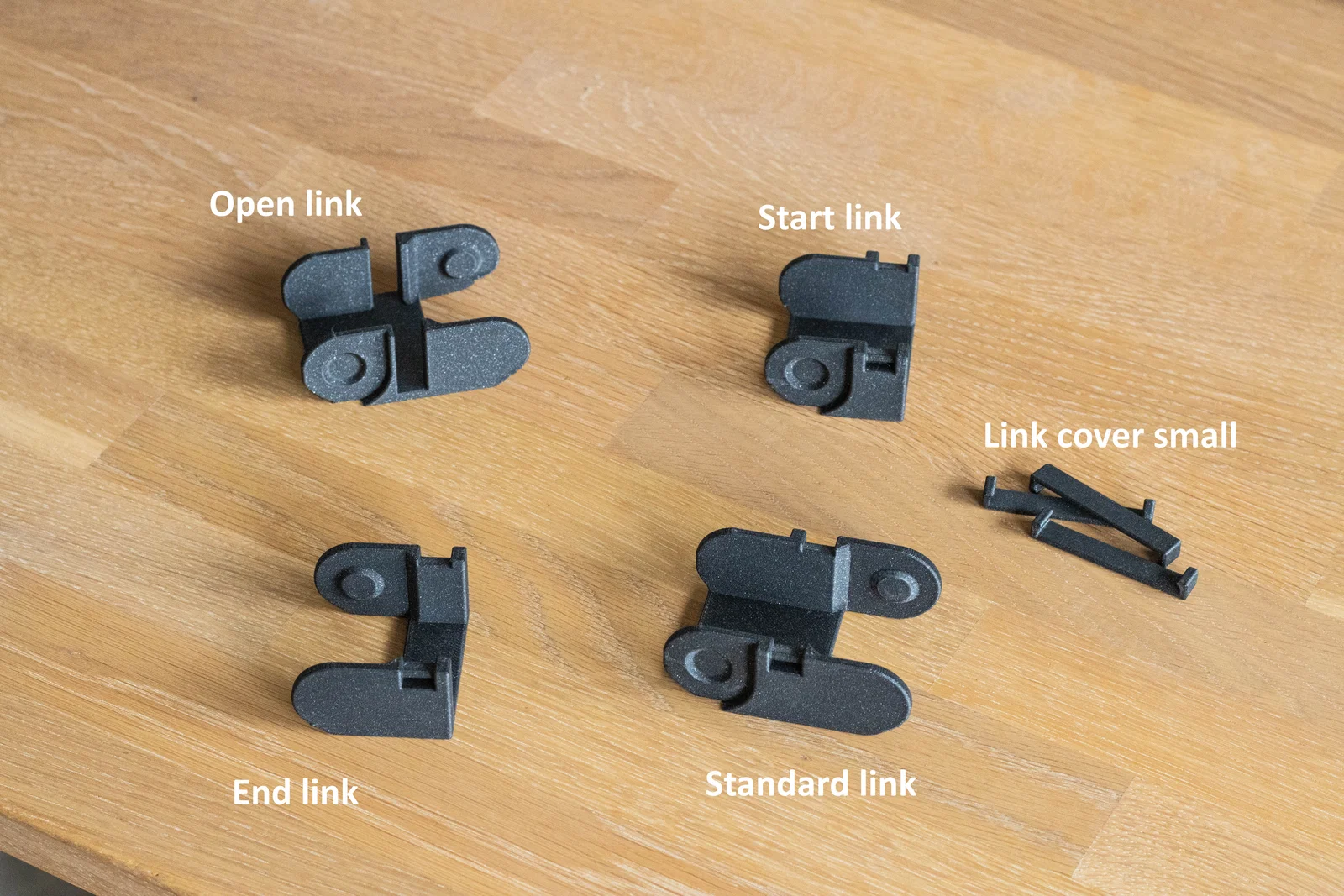

Có nhiều loại chi tiết khác nhau. standard linkage là loại bạn sẽ dùng nhiều nhất. Dây cáp sẽ được giữ cố định khi bạn gắn cái kẹp (clip), tên là Linkage cover small.

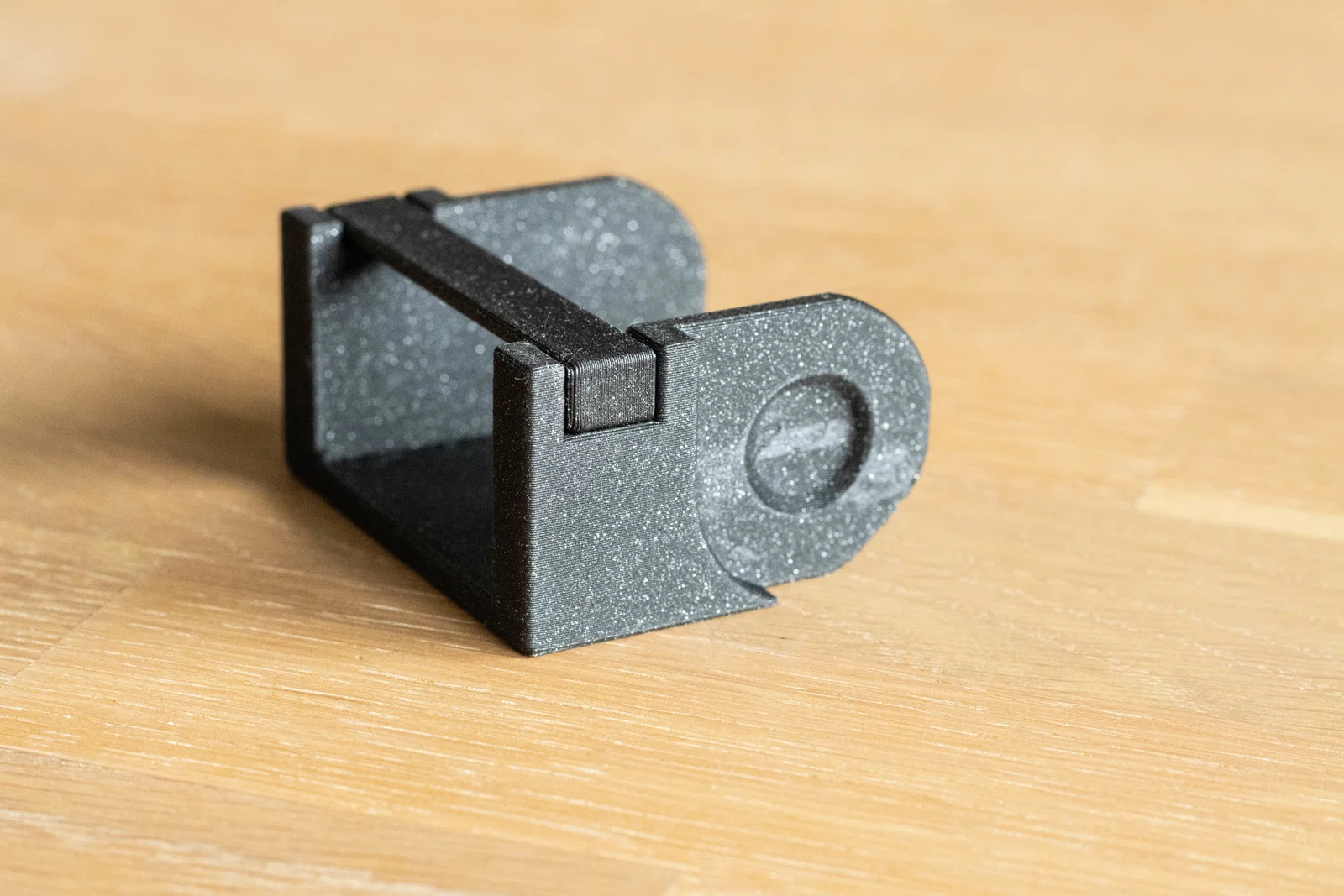

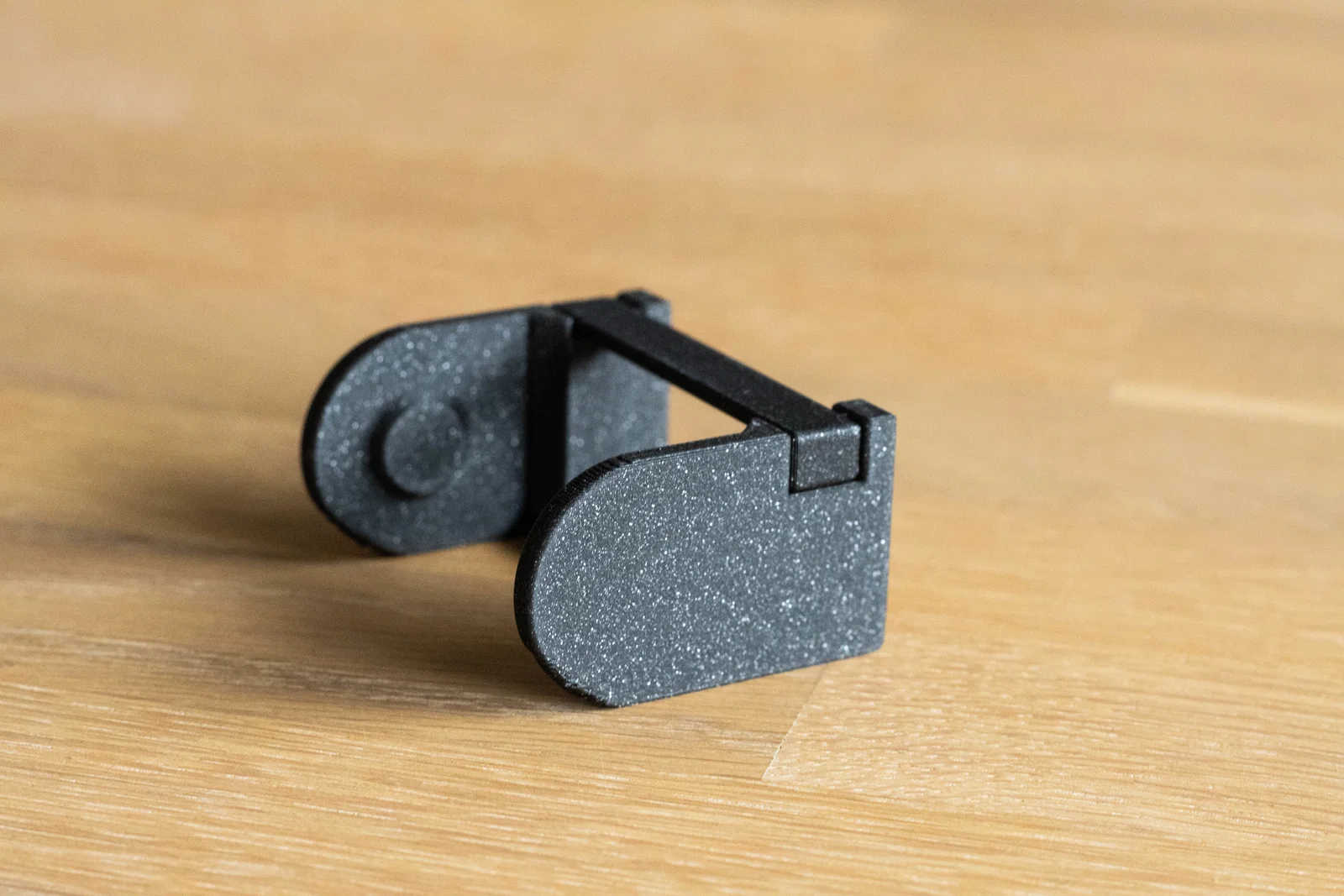

start link và end link dùng cho đầu và cuối của cable chain.

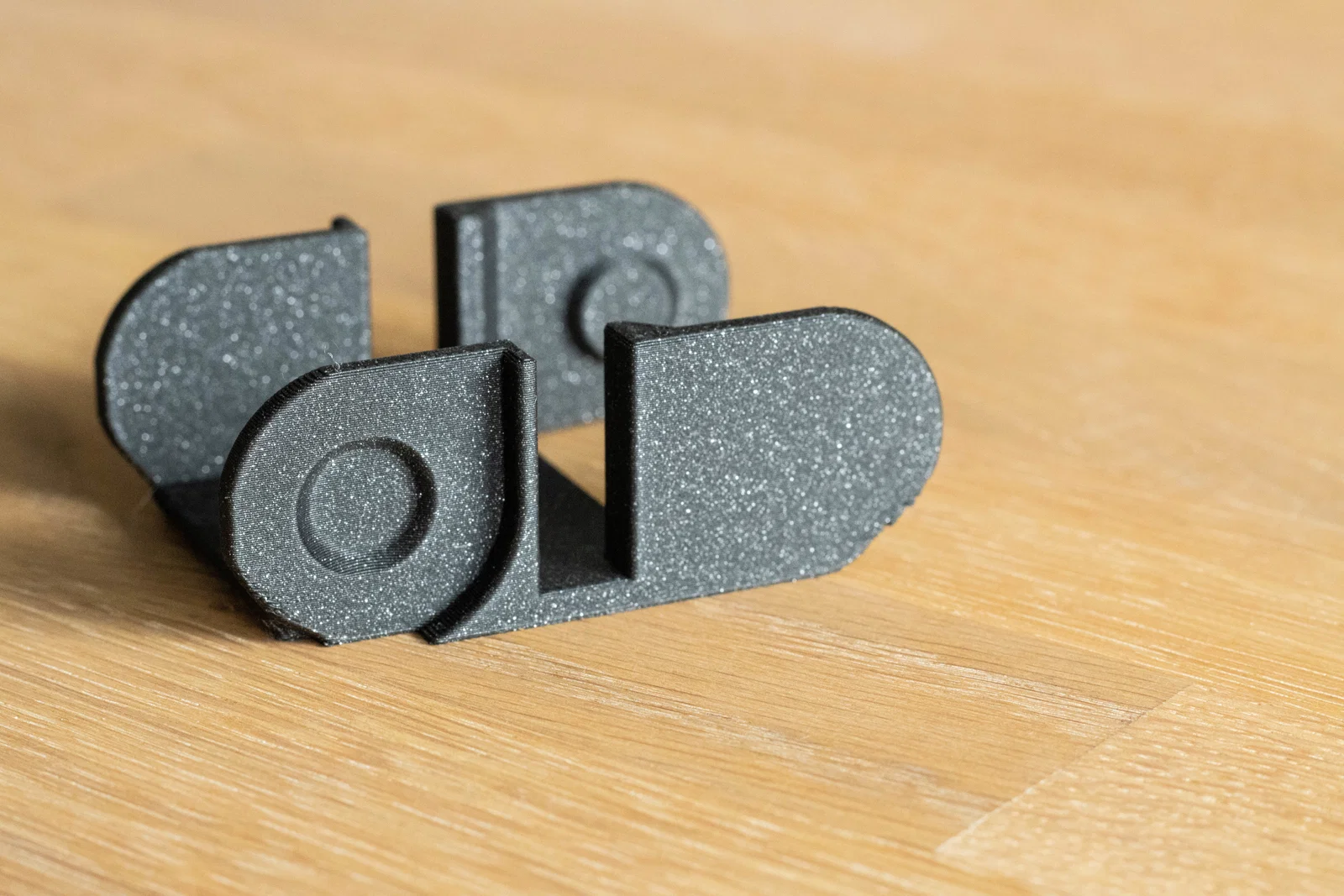

Dùng open link để tạo một điểm thoát dây ở giữa cable chain.

Bạn chỉ cần bấm (click) các mắt xích vào nhau là có thể ráp thành cable chain theo ý.

Customization

Bạn tìm file F360 trong mục files. linkage cover small nằm trong file F360 của standard link.

Mình khuyên chỉ nên chỉnh 2 tham số sau trong file F360: contentWidth và diaLinkage. Bạn có thể điều khiển kích thước tổng thể của các khớp nối bằng các tham số này.

diaLinkage thì mình chưa test nhiều, nhưng thấy có vẻ ổn.
