Dụng cụ căn chỉnh trục chính CNC (Tramming Tool) hệ mét

Dụng cụ căn chỉnh trục chính CNC (Tramming Tool)

Khi anh em làm việc với máy CNC, việc đảm bảo trục chính (spindle) vuông góc tuyệt đối với mặt bàn máy là yếu tố then chốt để đạt được độ chính xác cao nhất cho sản phẩm. Dụng cụ căn chỉnh trục chính CNC (CNC tramming tool) mà tôi giới thiệu hôm nay chính là giải pháp hữu hiệu, giúp anh em kiểm tra và tinh chỉnh độ nghiêng của đầu spindle một cách nhanh chóng và chính xác. Thiết kế này tập trung vào sự tối giản, hỗ trợ sử dụng các loại đồng hồ so (dial indicator) tiêu chuẩn hệ mét phổ biến trên thị trường.

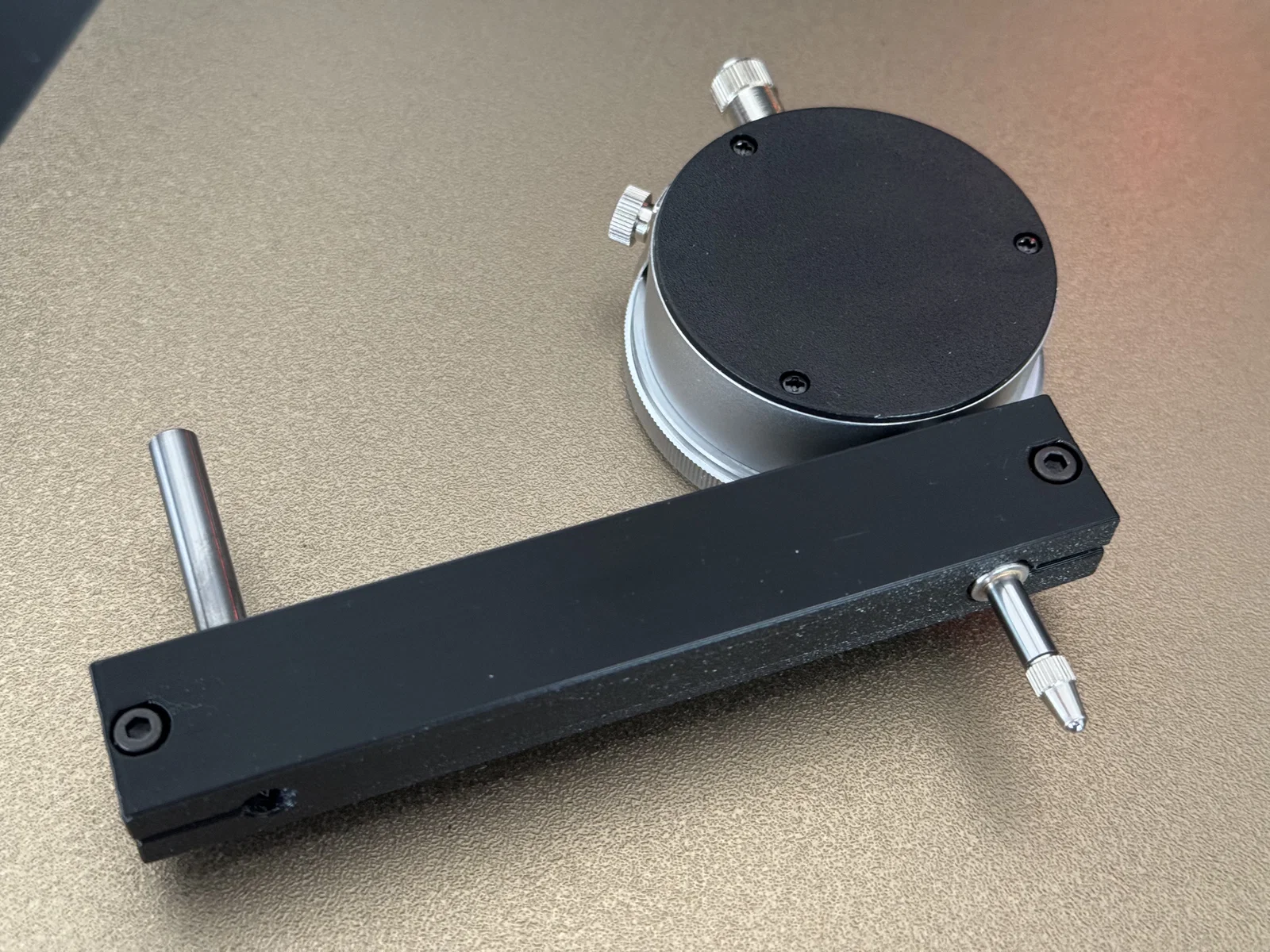

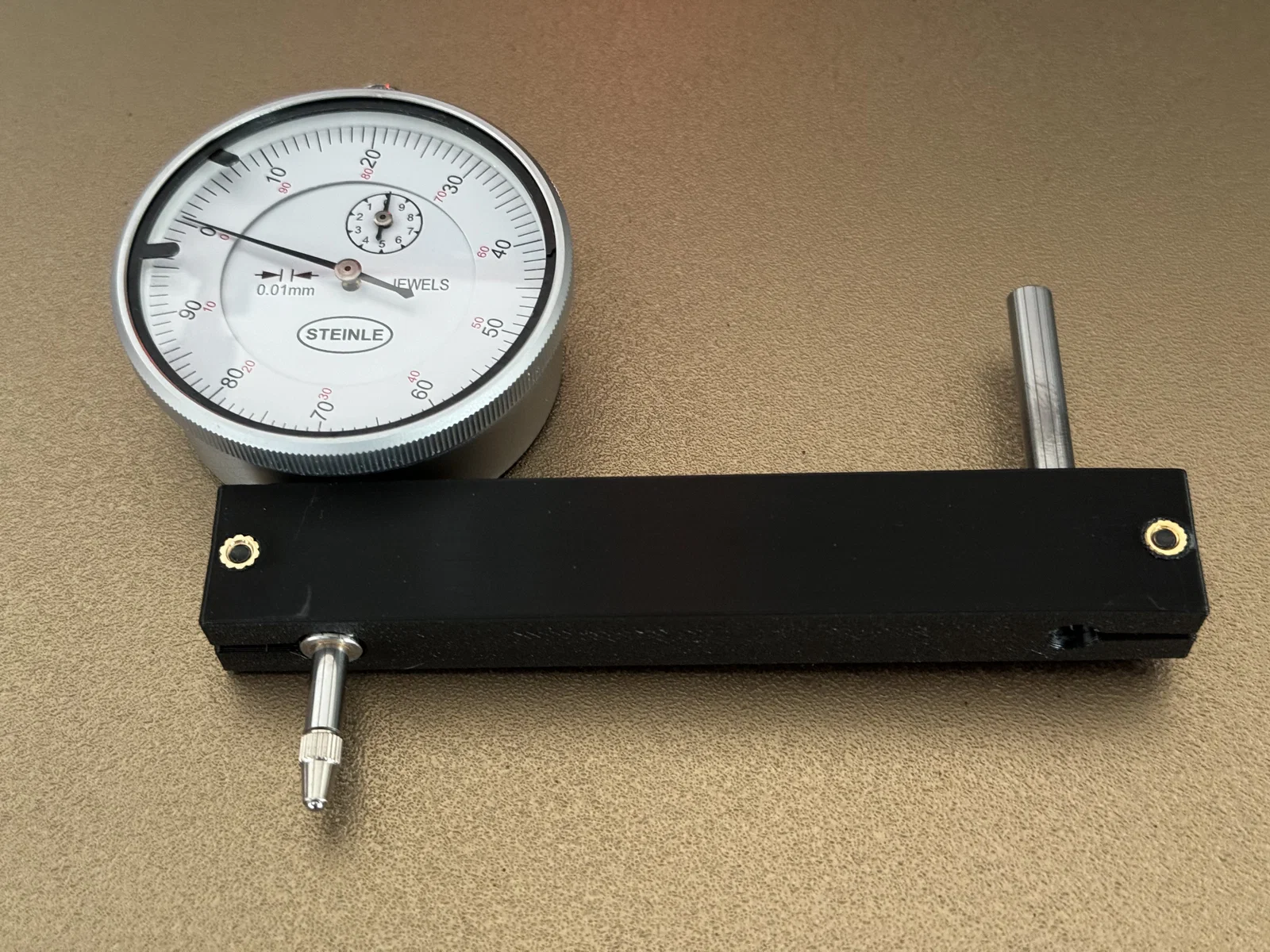

Sản phẩm này được thiết kế với cơ cấu kẹp thông minh, cho phép gắn chặt đồng hồ so và các thanh dẫn hướng một cách vững chãi. Nhờ việc tích hợp các lỗ chờ cho ren cấy nhiệt (heat inserts), khung in 3D này trở nên cực kỳ bền bỉ và không bị lỏng lẻo qua nhiều lần sử dụng. Anh em chỉ cần lắp đặt vào spindle như một mũi phay bình thường, sau đó xoay nhẹ để quét qua bề mặt bàn máy, từ đó dễ dàng phát hiện ra các sai lệch nhỏ nhất để điều chỉnh cho phù hợp.

Độ chính xác khi gia công CNC phụ thuộc rất nhiều vào bước chuẩn bị này. Thay vì phải tốn kém mua các bộ dụng cụ chuyên dụng đắt tiền, anh em hoàn toàn có thể tự in 3D bộ khung này tại nhà. Việc tận dụng in 3D không chỉ giúp tiết kiệm chi phí mà còn cho phép tùy biến linh hoạt theo kích thước spindle của riêng từng dòng máy CNC mà anh em đang vận hành.

Các tính năng và lưu ý khi sử dụng:

• Thiết kế tối ưu: Dành riêng cho các loại đồng hồ so hệ mét, giúp việc căn chỉnh trở nên trực quan và đơn giản.
• Độ bền cao: Khuyến khích sử dụng nhựa PETG hoặc ABS để đảm bảo độ cứng vững, tránh cong vênh khi kẹp đồng hồ so.
• Tích hợp ren cấy nhiệt: Sử dụng heat inserts giúp các mối ghép bắt vít chắc chắn, chịu lực tốt và không bị hỏng lỗ nhựa sau nhiều lần tháo lắp.
• Thông số in gợi ý: Nên in với mật độ infill từ 40% trở lên và layer height 0.2mm để đạt được bề mặt mịn và độ bền cơ lý tốt nhất.
• Lưu ý vận hành: Hãy đảm bảo các thanh dẫn hướng được vặn chặt vào khung trước khi lắp lên máy để tránh sai số do rung lắc trong quá trình đo đạc.

Việc tự trang bị dụng cụ căn chỉnh trục chính là một khoản đầu tư xứng đáng cho bất kỳ xưởng CNC nào. Với sự trợ giúp của bản in 3D này, anh em sẽ nâng cao được tiêu chuẩn kỹ thuật cho các sản phẩm của mình một cách đáng kể.
