Bộ sưu tập thanh ray DIN Rail 3D từ 100mm đến 300mm tiện dụng

Thanh ray DIN (DIN Rail) đa kích thước tùy chỉnh

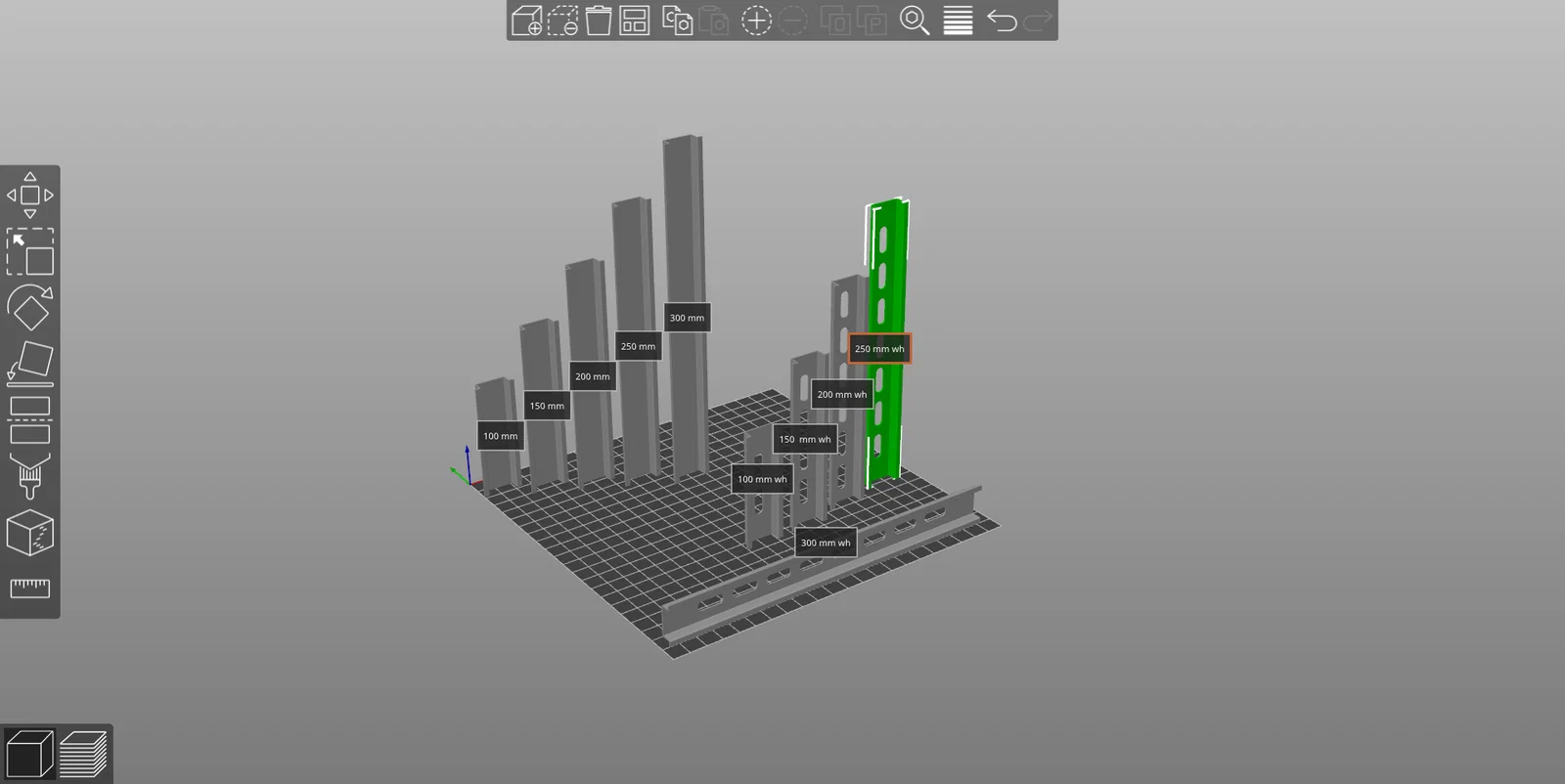

Đối với anh em kỹ thuật, thợ điện hay những người đam mê DIY các hệ thống điều khiển tự động, việc tìm kiếm các đoạn thanh ray DIN (DIN Rail) với độ dài chuẩn xác đôi khi khá phiền toái. Thay vì phải đi mua nguyên cả thanh dài ngoài cửa hàng rồi tốn công cắt gọt, bạn có thể tự in 3D các đoạn thanh ray DIN tùy chỉnh ngay tại nhà. Bộ sưu tập này cung cấp đầy đủ các tùy chọn chiều dài từ 100mm, 150mm, 200mm, 250mm cho đến 300mm, phù hợp với hầu hết các nhu cầu lắp đặt thiết bị điện công nghiệp cỡ nhỏ hoặc các dự án mô hình hóa hệ thống tủ điện.

Điểm đặc biệt của các mẫu thiết kế này là sự đa dạng với hai loại: loại trơn hoàn toàn và loại có sẵn lỗ (with holes). Việc lựa chọn loại có lỗ sẽ giúp bạn dễ dàng bắt vít cố định lên bảng điện hoặc tấm nền nhựa mà không cần phải khoan thủng thủ công, giúp tiết kiệm thời gian và đảm bảo thẩm mỹ cho hệ thống. Dù bạn đang thiết kế hệ thống điều khiển PLC, lắp đặt các bộ nguồn, hay cần giá đỡ cho các linh kiện điện tử nhỏ, các file STL này chắc chắn sẽ là trợ thủ đắc lực giúp bạn hoàn thiện dự án một cách chuyên nghiệp nhất.

Để đạt được kết quả in 3D tốt nhất cho thanh ray DIN, anh em nên lưu ý một số kinh nghiệm sau:

• Chất liệu in: Nên dùng nhựa PETG hoặc ABS để đảm bảo độ cứng cáp và khả năng chịu nhiệt tốt hơn so với PLA thông thường, đặc biệt là khi dùng trong các tủ điện.
• Cấu trúc lớp in (Layer Height): Nên đặt ở mức 0.2mm để đảm bảo độ chi tiết cho các cạnh gờ của thanh ray, giúp các thiết bị dễ dàng trượt và khóa chặt vào.
• Độ bền (Infill): Khuyên dùng mức từ 30% đến 40% để tạo độ cứng vững, tránh bị võng hoặc biến dạng khi lắp các thiết bị nặng lên thanh ray.
• Hướng in: Bạn nên đặt thanh ray nằm ngang trên bàn in để tận dụng tối đa cấu trúc của máy in 3D, đồng thời sử dụng thêm hỗ trợ (support) nếu cần thiết ở các vị trí lỗ bắt vít.
• Kiểm tra kích thước: Trước khi in hàng loạt, hãy in thử một đoạn nhỏ 50mm để kiểm tra độ khớp với các thiết bị thực tế mà bạn dự định lắp đặt.

Sử dụng các thanh ray in 3D này không chỉ giúp bạn tiết kiệm chi phí mua linh kiện lẻ tẻ mà còn giúp tối ưu không gian trong các hộp kỹ thuật nhỏ, vốn là nơi cần sự sắp xếp khoa học và gọn gàng.
