Spirograph – Bộ bánh răng vẽ Hypocycloid

Spirograph

Vẽ cho vui với bộ Spirograph này và các bánh răng đi kèm!

---

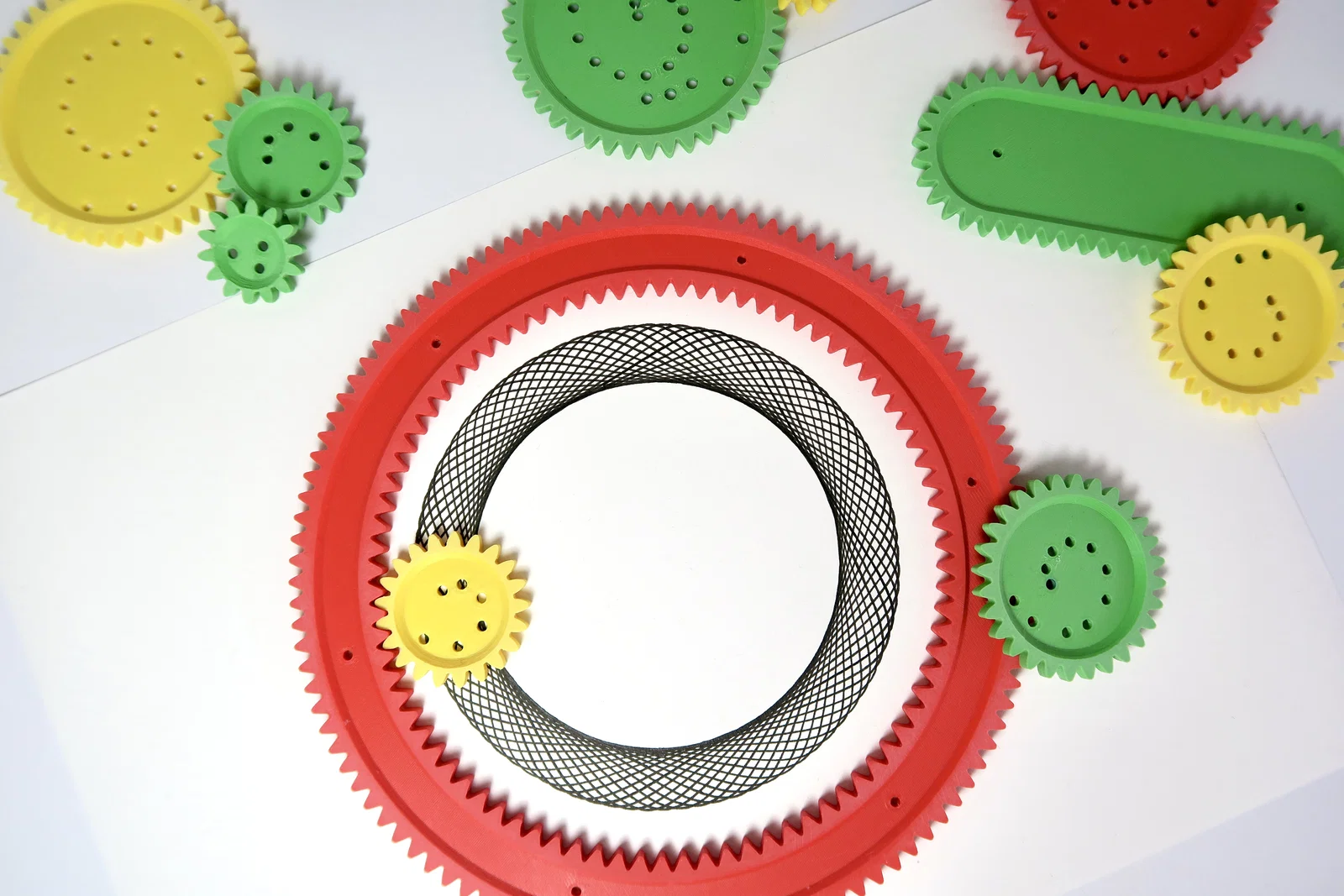

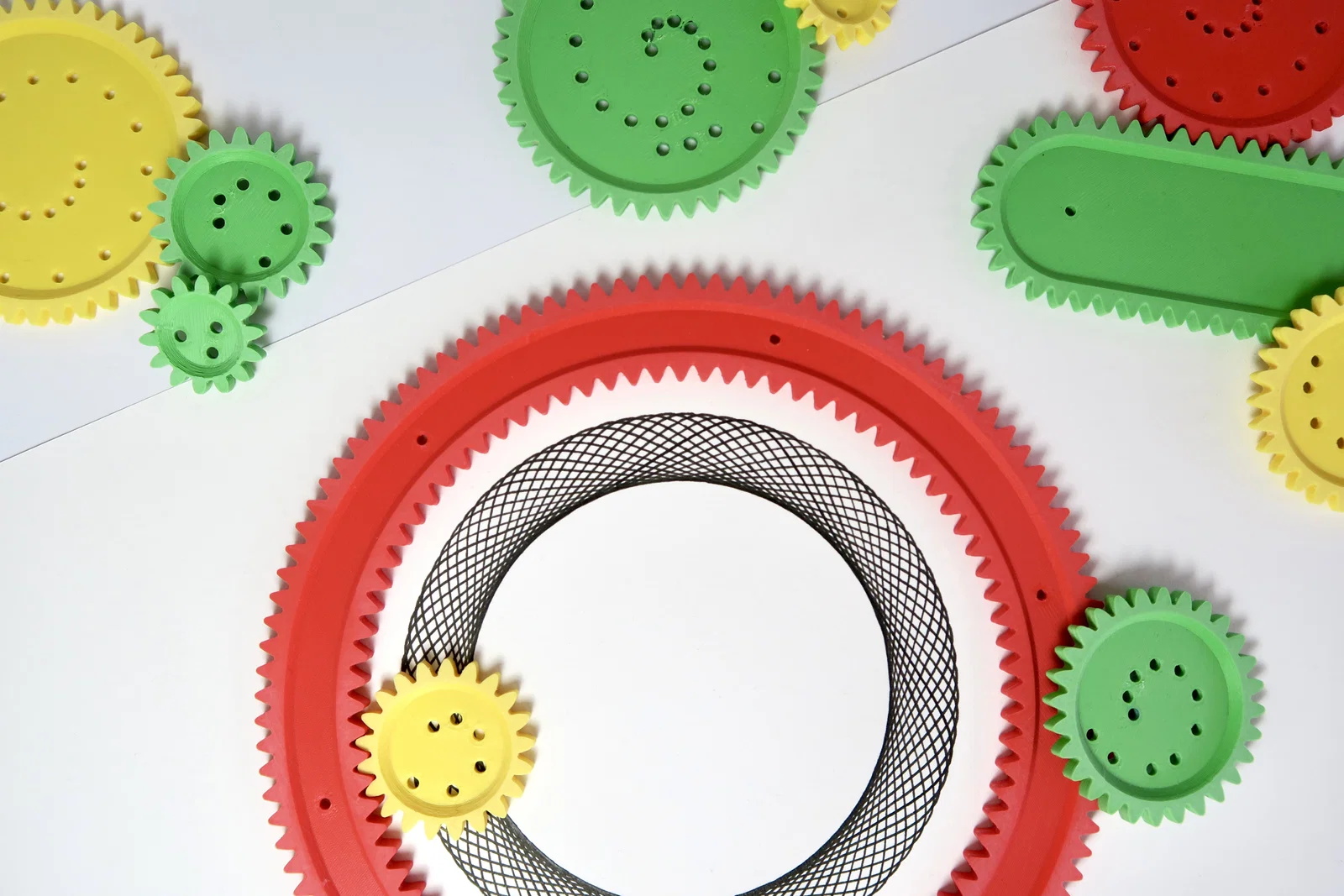

Vòng dẫn bánh răng tròn có 84 răng ở mặt trong và 108 răng ở mặt ngoài. Thanh dẫn bánh răng thẳng có bề ngang bằng một bánh răng 24 răng và tổng cộng 54 răng.

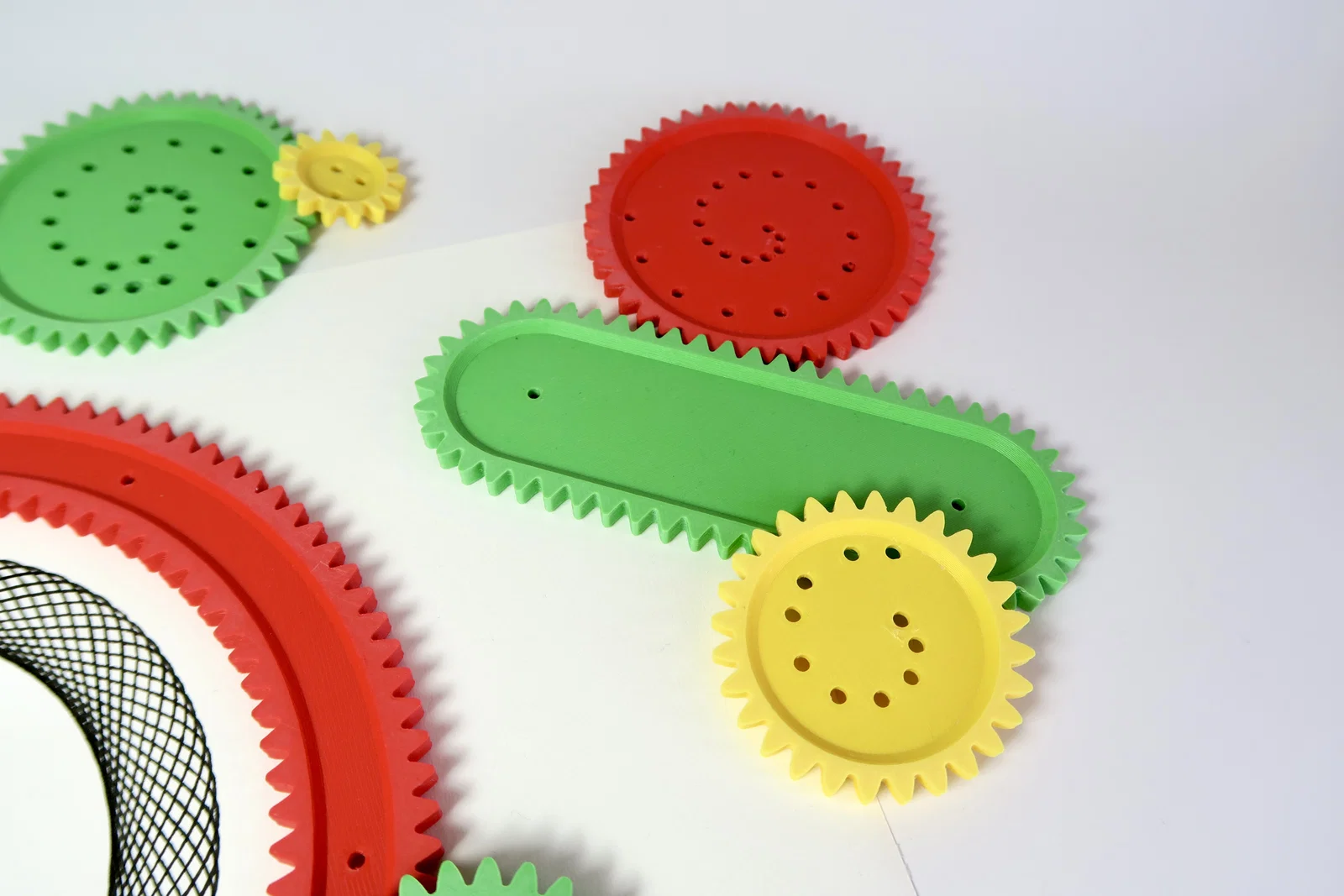

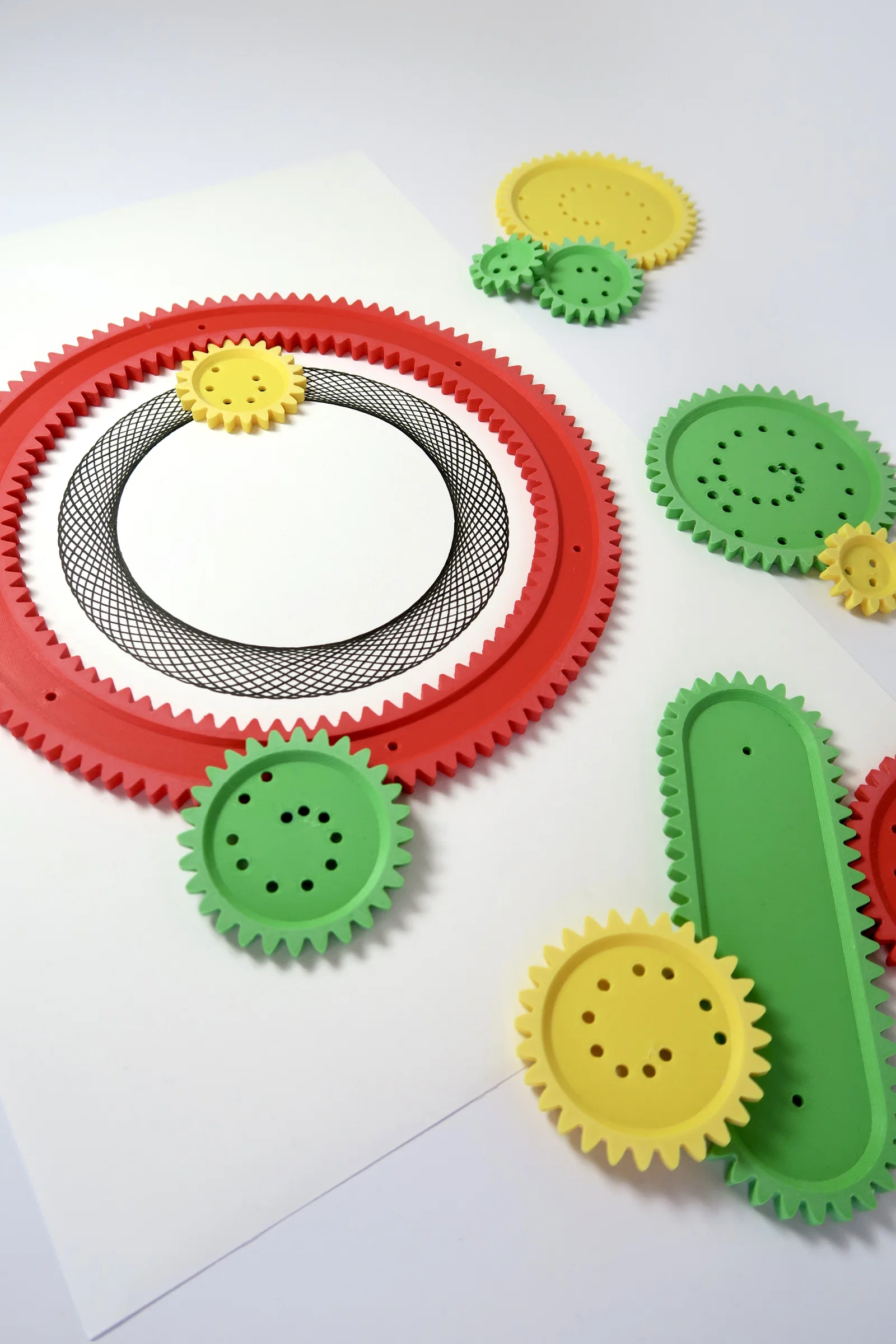

Có 6 bánh răng và 2 miếng dẫn để bạn dùng khi vẽ.

Với Gear 14, 21, 28 và 42 (tỉ lệ chẵn) bạn phải canh lệch răng (offset) để ra các hình học như trong hình. Với Gear 53 và 76 (tỉ lệ lẻ) thì bạn có thể canh lệch răng sau khi quay xong một vòng, nhưng không bắt buộc.

Mình khuyên bạn bắt đầu với Gear 53 và 76. Nếu bạn là “fan cứng” của spirograph thì có thể in luôn cả bộ.

Trên các miếng dẫn có những lỗ nhỏ để ghim cố định xuống bảng vẽ. Đôi khi cũng khá khó để không làm xê dịch miếng dẫn trong lúc bạn đang chạy bánh răng.

Cập nhật

2022-09-19 // Thêm Gear 53 và Gear 76 (tỉ lệ lẻ)
2022-09-21 // Thêm Gear Triangle (giờ thì “quậy” luôn!)

Tỉ lệ

Vòng dẫn bánh răng tròn (mặt trong) : bánh răng

• Gear 14
  Tỉ lệ 84:14 = 6

• Gear 21
  Tỉ lệ 84:24 = 4

• Gear 28
  Tỉ lệ 84:28 = 3

• Gear Triangle
  Tỉ lệ 84:30 = 2.8

• Gear 42
  Tỉ lệ 84:42 = 2

• Gear 53
  Tỉ lệ 84:53 = 1.585

• Gear 76
  Tỉ lệ 84:76 = 1.105

Minh hoạ trực quan các tỉ lệ khác nhau:


Nếu bạn có ý tưởng gì để bổ sung thêm chi tiết cho bộ sưu tập này thì cứ liên hệ nhé.

---

In ấn

In trên Prusa mini+

Thiết lập in:
Khuyến nghị layer height: 0.2mm
Infill: 15-20%

Mình có chà nhám lớp trên cùng để bỏ bớt vài chỗ bị “blob”.

Nếu bạn thích model này, nhớ đăng ảnh bản in (makes) của bạn ngay trên Printables.

Filament đã dùng:

• Polymaker PolyTerra Savannah Yellow
• Polymaker PolyTerraForest Green
• Polymaker PolyTerraLava Red

---

Nếu bạn quan tâm phần toán học phía sau dụng cụ vẽ này, mình gợi ý bạn xem nguồn sau:

https://mathworld.wolfram.com/Hypocycloid.html
