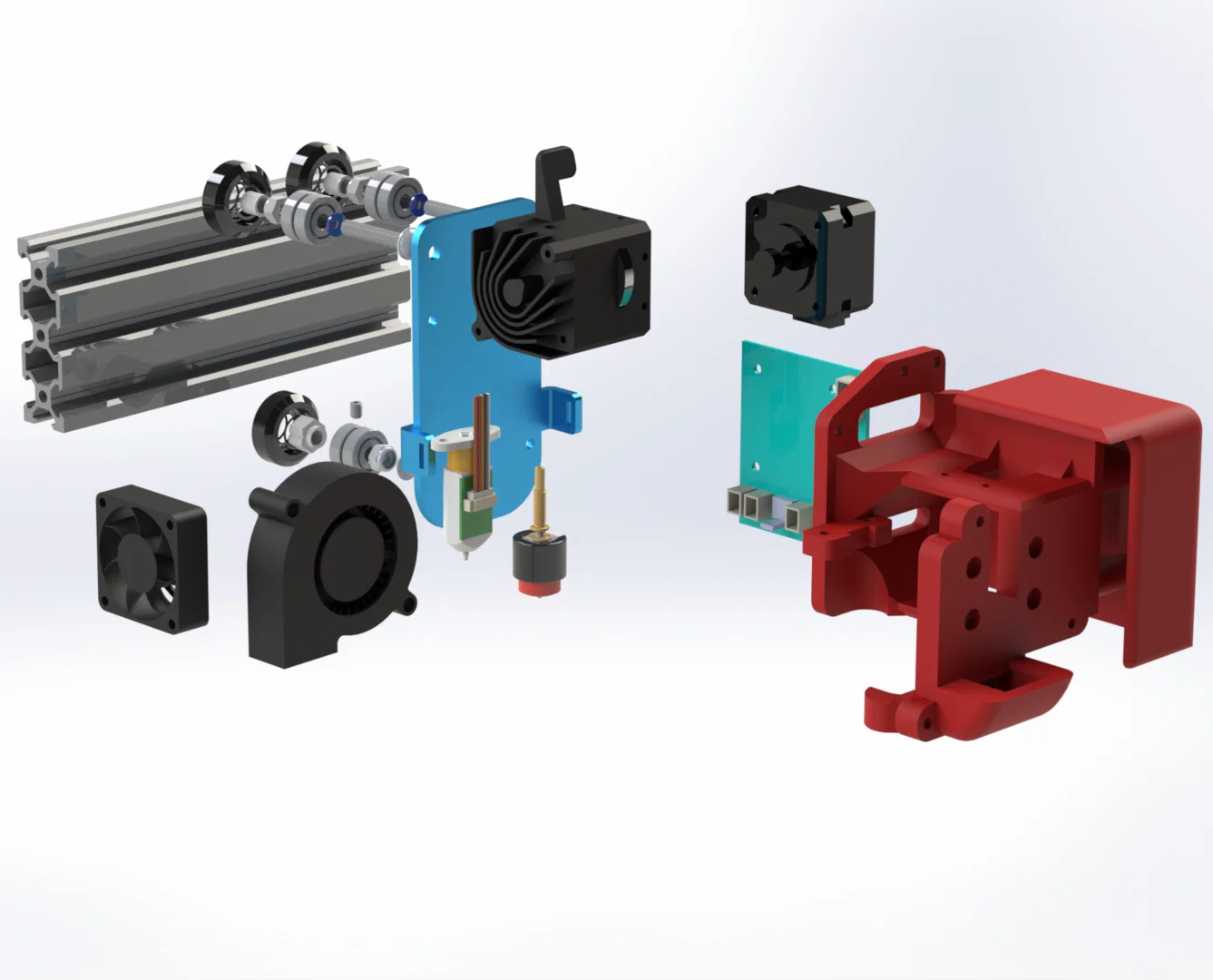

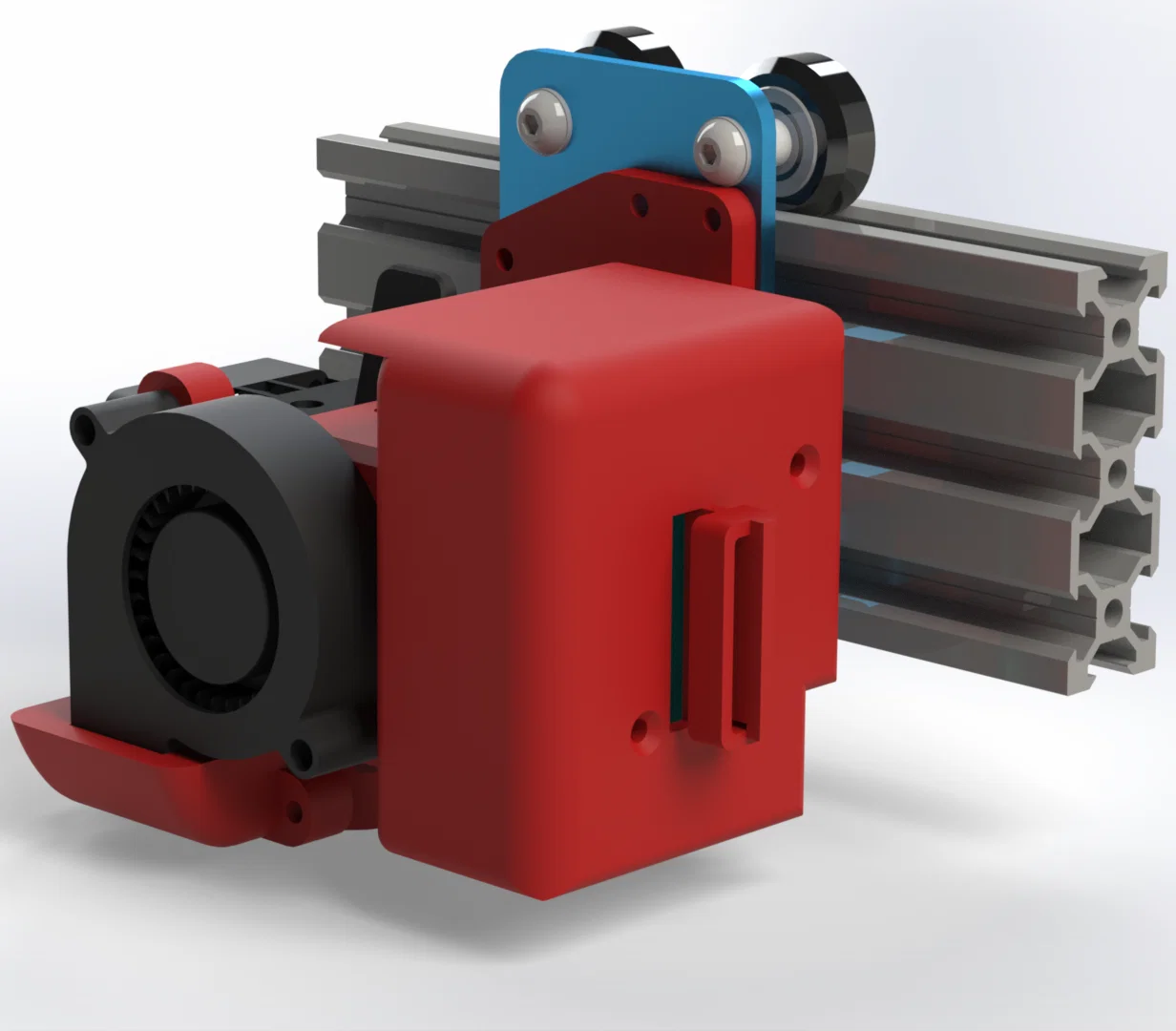

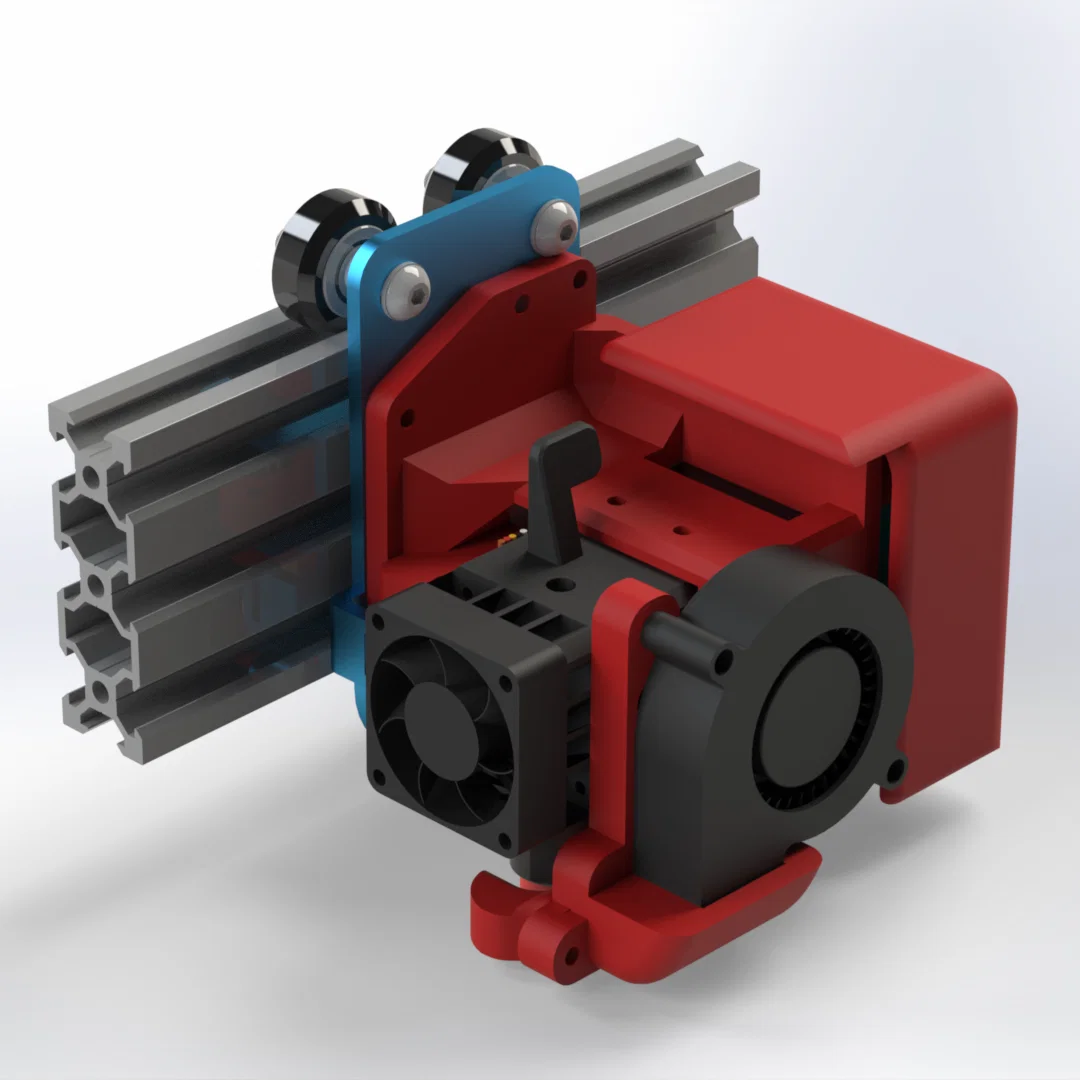

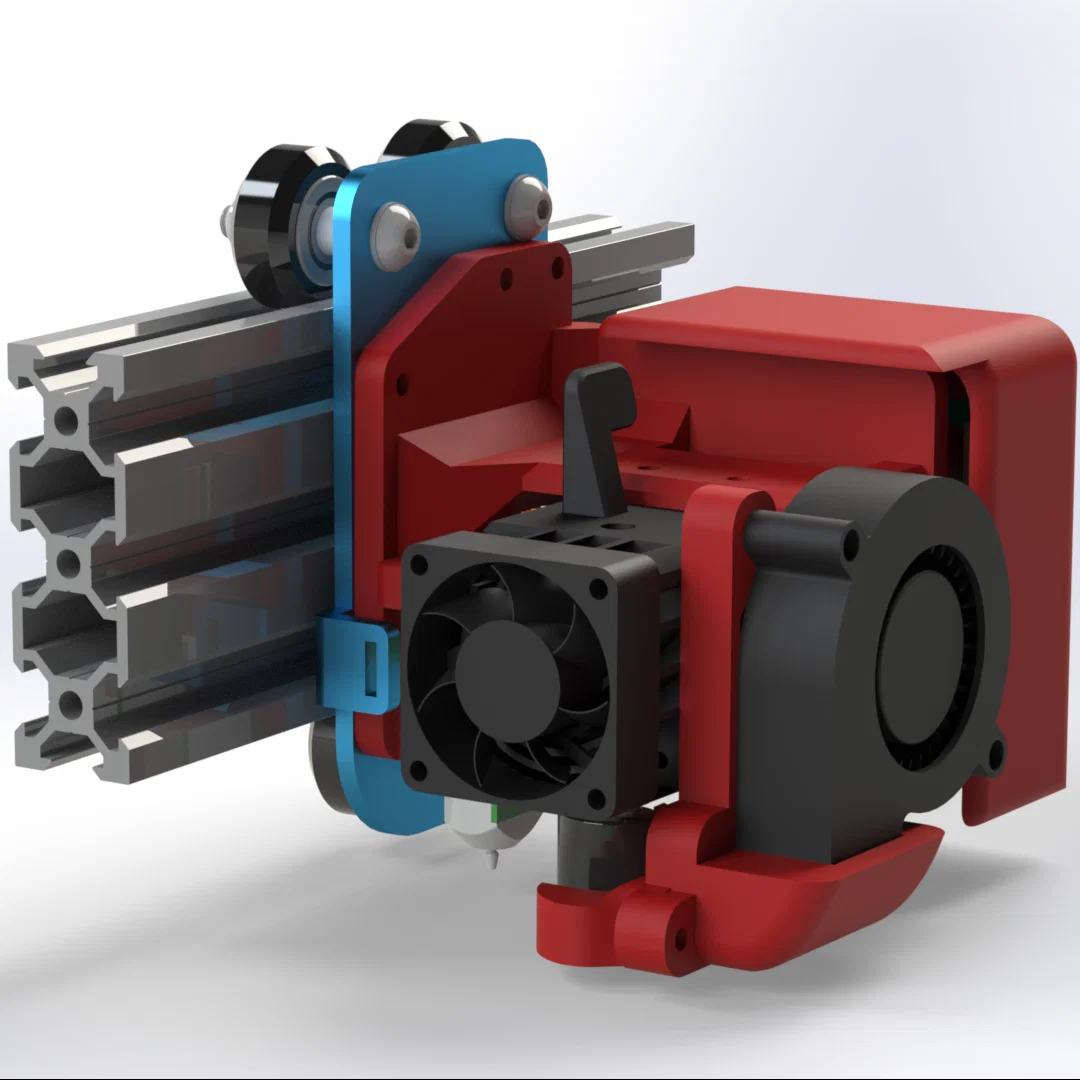

Gá Carriage BIQU H2 V2S REVO cho Sidewinder X2 + ống gió 5015 + BL-Touch 3.1

Bạn sẽ tìm thấy toàn bộ dự án để có thể gắn BIQU H2 V2S REVO lên Artillery X2. Bộ lắp ráp cho phép gắn BL_Touch (hoặc TOUCH_MI, hoặc BL touch).

Bộ lắp ráp được thiết kế cho quạt blower 5015.

Để cố định vào phần cover, bạn sẽ cần một sợi dây thun có cùng độ dày như dây zin.

In bằng PETG ở layer 0.16mm.

Nếu dùng BlTouch thì bạn cần: M851 X0.0000 Y25.0000

Update 11/04/2022

• FanDuct và cover mới
• 3D rendering mới

Update 11/06/2022

• Chỉnh sửa FanDuct

Update 11/12/2022

• FanDuct V3 mới (ống gió trước đó không thổi tốt ở khu vực cần thiết, gió bị tản ra khắp nơi.)
• Cập nhật cover (giảm chiều cao cover để vùng chiếu sáng rộng hơn.)
• Thêm một chi tiết để đỡ BLtouch (antclabs 3.1 hoặc tương đương)
• Tăng chiều cao trượt cho BLtouch (TouchMi mặc định thấp hơn BLtouch)

Update 12/11/2022

• Thay đổi cao độ vị trí của fan duct. Trước đó nó quá cao so với nozzle.
• Chỉnh sửa phần đỡ BlTouch (loại antclabs V3.1) để tăng độ ổn định.
• Bổ sung thông tin vị trí Bltouch so với nozzle.

Update 02/12/2023

Thiết kế lại hoàn toàn template. Sau khi test mẫu trong 3 tuần, mình phải chỉnh lại.

• Thay đổi chiều cao carriage, vì Vslot Wheel bị chạm vào chi tiết khi in và làm bật chi tiết ra.
• Chỉnh cách lắp motor, đơn giản hơn chỉ cần trượt vào.
• Đổi vị trí các đầu nối trên PCB để đi dây dễ hơn.
• Dời Bl-touch ra phía sau ở vị trí cố định để ổn định hơn.
• Nới rộng cover.
• Đơn giản hóa và gia cường model (gia cường vì carriage bị gãy sau 3 tuần, và Z zero bị thay đổi theo thời gian sử dụng)
• Chỉnh lại cao độ FanDuct và làm thông phần thoát gió phía trước của extruder.

Hiện tại model chưa hỗ trợ Mi-touch (để sau mình xem lại để đặt đúng vị trí) Trong tương lai model nên hỗ trợ BIQU MicroProbe V1.0 (nếu có thể ở cùng level với Bl-touch)

Update 26/02/2023

• Lật ngược bltouch để nhiệt không tác động trực tiếp lên PCB
• Đổi vị trí blower để luồng gió được canh đúng tâm ở cửa ra.
• Hạ Fanduct xuống còn cách nozzle 2mm.

Update 03/06/2023

• Đổi vị trí bl touch: ở X 0 và Y 25.
• Model gọn hơn
• Sửa lại hood.
• Canh lại luồng gió
• Sửa Fan Duct để tản gió quanh chi tiết tốt hơn.

Danh sách linh kiện cần cho mẫu 3D:

• Insert with Head, M3X4.8 (4 cái, 2 cái cho fanduct, 2 cái cho Bltouch)


https://youtube.com/shorts/Sw0sLYyQCtw
