Arkham Horror LCG: Dashboard hiển thị Act & Agenda (bản remix)

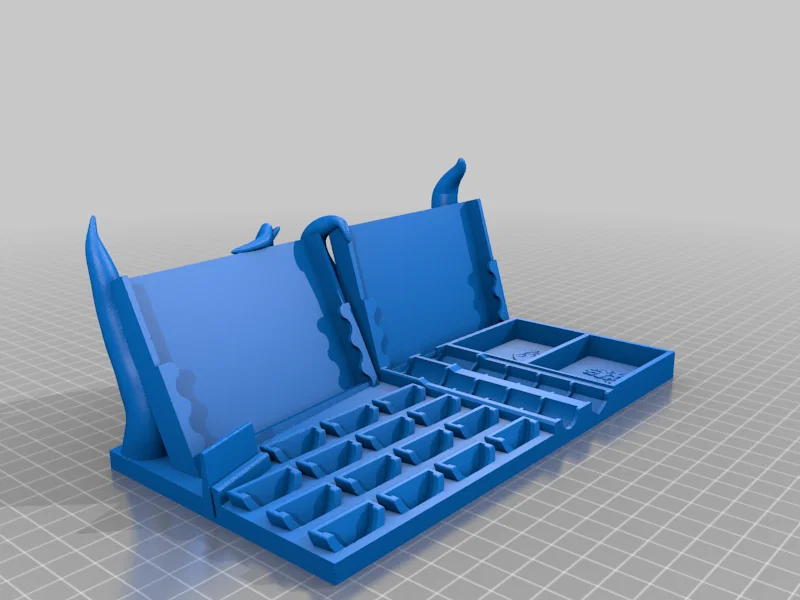

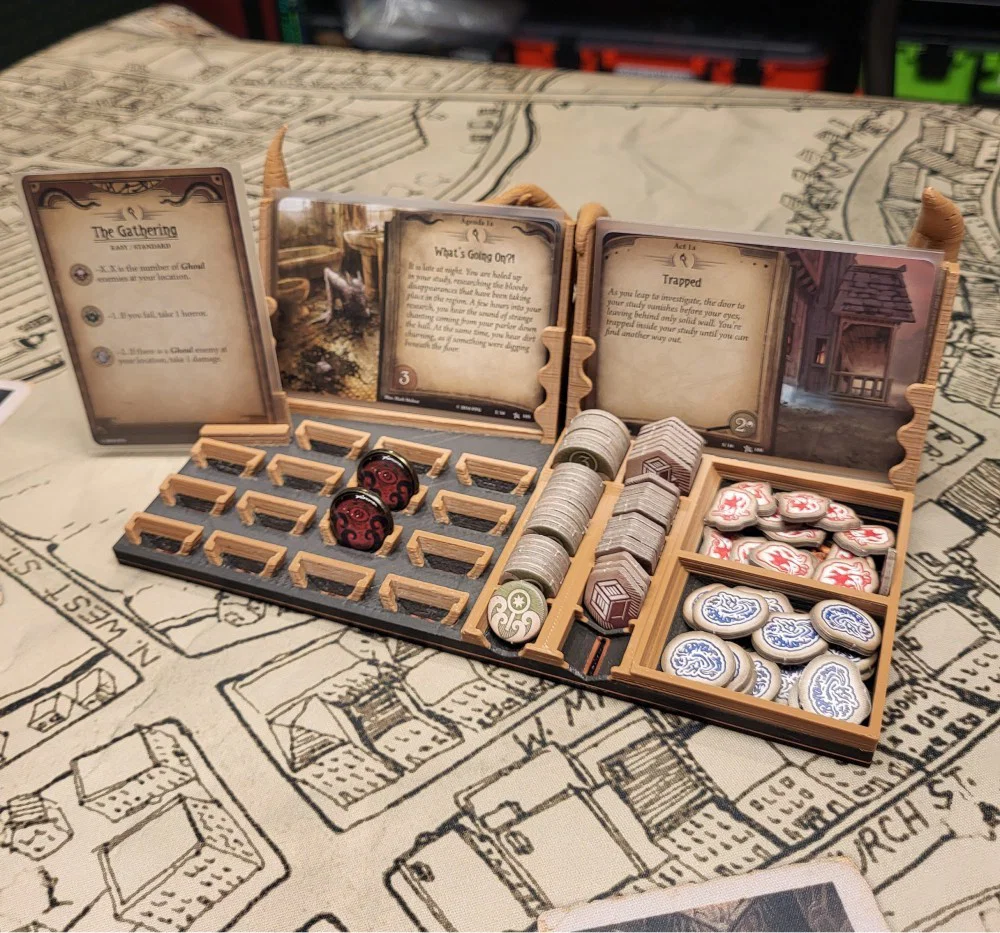

Đây là một dashboard được remix lại cho board game Arkham Horror LCG. Dashboard này hiển thị các lá Act và Agenda, lá Scenario Reference Card, và các Doom token đã thu thập, đồng thời cũng có chỗ chứa cho những token khác của game. Lịch sử remix bắt nguồn từ mẫu của Ruzzler, vốn được làm dựa trên ExtraRude và ddbrown30 (Thingiverse).

Các chỉnh sửa so với bài đăng của Ruzzler gồm:

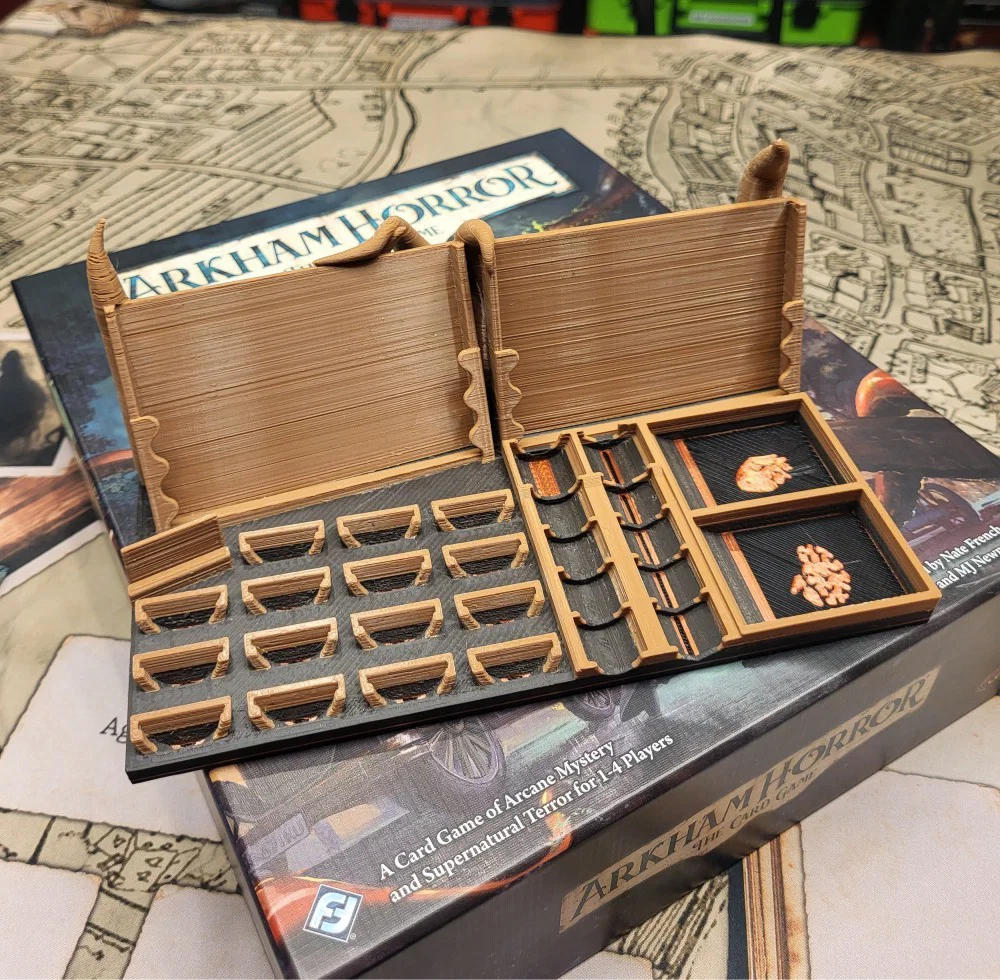

1. Tăng độ sâu phần khay/khung hiển thị Act và Agenda để chứa được nhiều lá đã bọc sleeve hơn, đồng thời thêm các thanh đỡ để giữ lá bài cố định
2. Thêm một khe giữ Scenario Reference Card mới. (Tùy vào đặc tính giãn nở của filament khi in, bạn có thể cần nới rộng nhẹ bằng dao rọc giấy.)
3. Chỉnh lại khay token Clue và Resource để có thêm chỗ cho các token giá trị 3.
4. Thêm khe hiển thị Doom token mới cho cả loại token cardboard tiêu chuẩn đi kèm game và token thủy tinh/kim loại từ shop Etsy Dracula's Tokens (đính kèm 2 phiên bản dashboard).
5. Loại bỏ khay chứa bài Encounter Deck vì bản của Ruzzler quá lớn so với máy in của mình (bàn in 220 mm x 220 mm).

Print Settings

Printer Brand:

Creality

Printer:

Ender 5

Rafts:

No

Supports:

No

Resolution:

Nozzle 0.8 mm; Layer Height 0.2 mm

Infill:

20%

Filament: eSun; Amolen PLA+; PLA with Wood; PLA Black, Light Brown; Ebony Wood; Silk Red Bronze

Notes:

Mẫu được in với 3 lần đổi filament.

How I Designed This ===================

Bắt đầu từ dashboard của Ruzzler, mình dùng Meshmixer để bỏ phần khay giữ Encounter Card deck và tách phần còn lại thành các đoạn. Các khay giữ Doom, Clue và Resource có sẵn cũng được gỡ bỏ. Mình thiết kế 5 bộ phận mới trong Fusion 360: các thanh đỡ cho phần hiển thị Act và Agenda; một khay token mới cho Clues và Resources; 2 phiên bản khay hiển thị Doom token mới; và một khay giữ Scenario Reference Card. Các bộ phận này được đưa vào Meshmixer cùng với các phần của dashboard Ruzzler rồi ghép lại thành một mẫu duy nhất.

Category: Games
